Marco de tubo cuadrado de aluminio personalizado para estructura de soporte de pantalla LED (Marco de soporte trasero de tubo cuadrado LED)
Referencia del archivo de dibujo
Índice de dibujo
Índice de dibujo
Configuración
Dimensión
4077

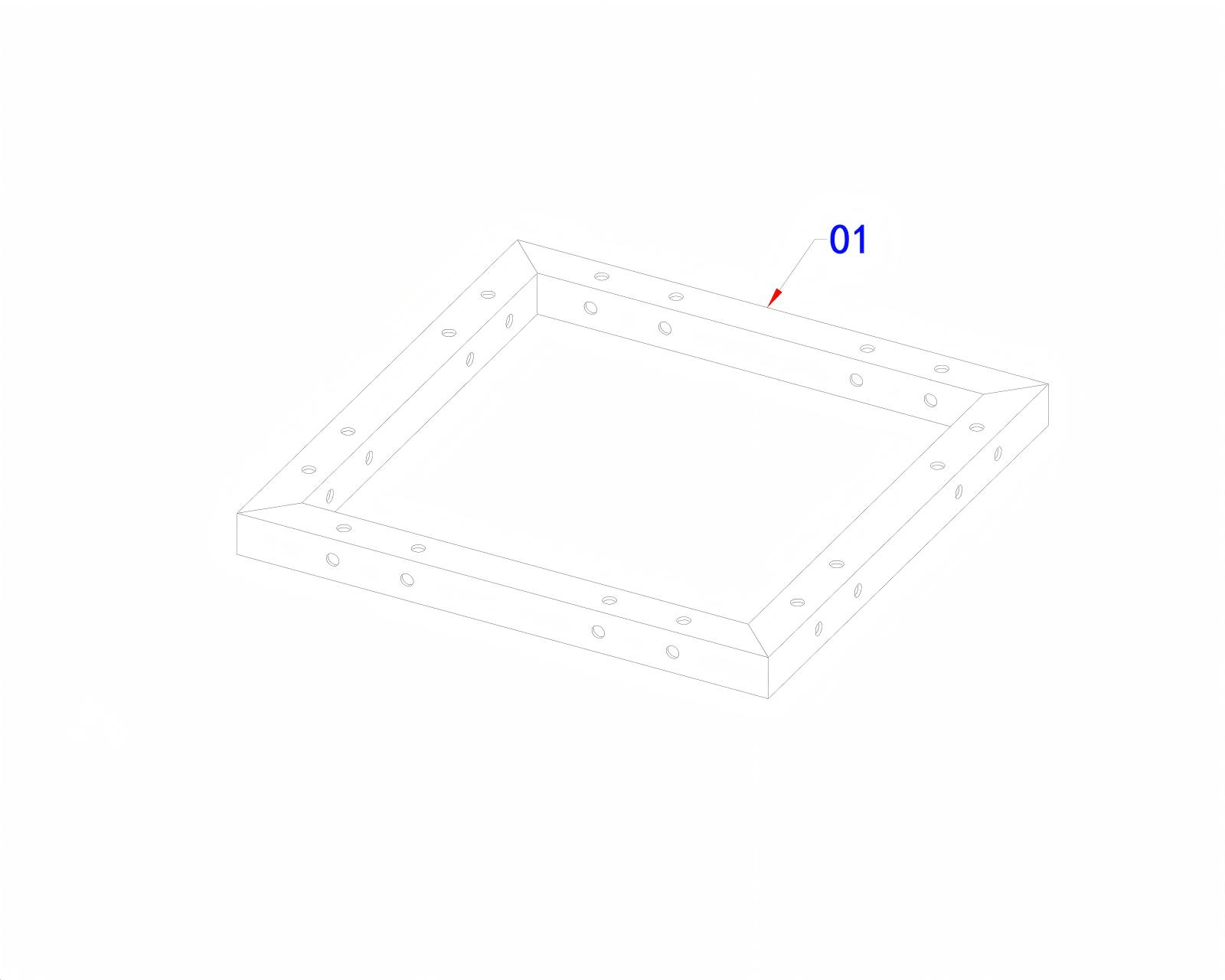

Marco LED de tubo cuadrado
500×500×40mm
4077

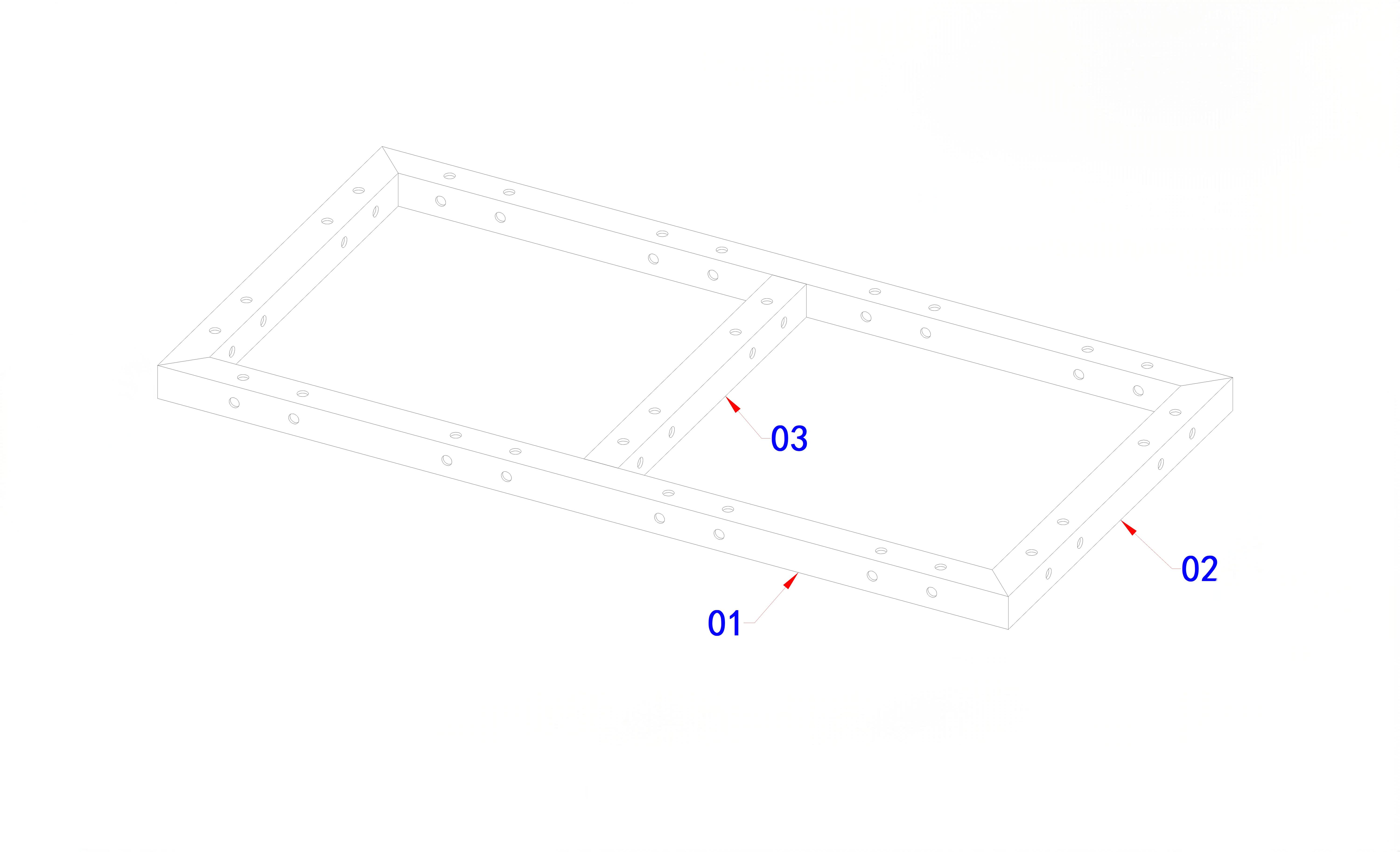

Marco LED de tubo cuadrado
1000×500×40mm
4077

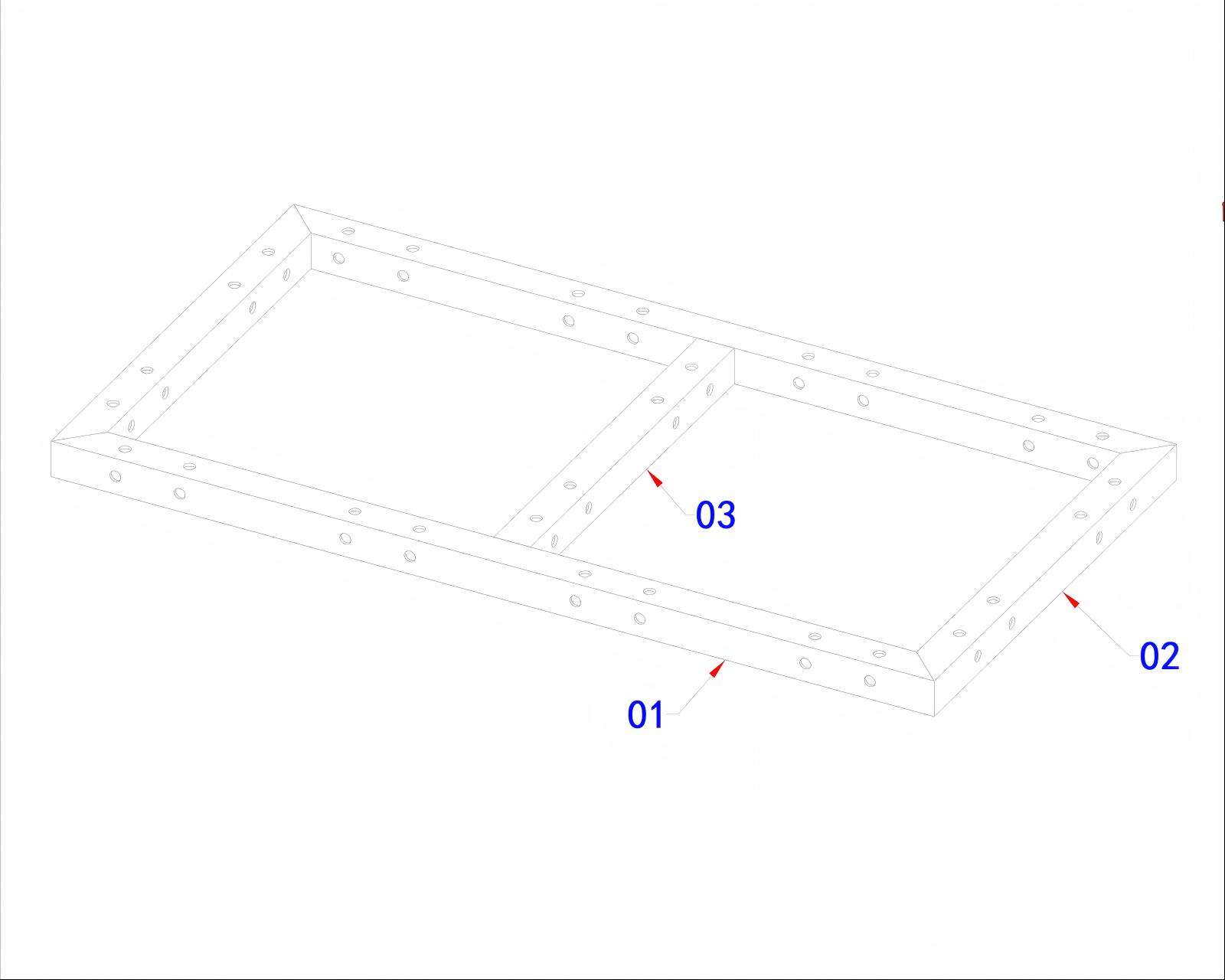

Marco LED de tubo cuadrado
1000×960×40mm
3315

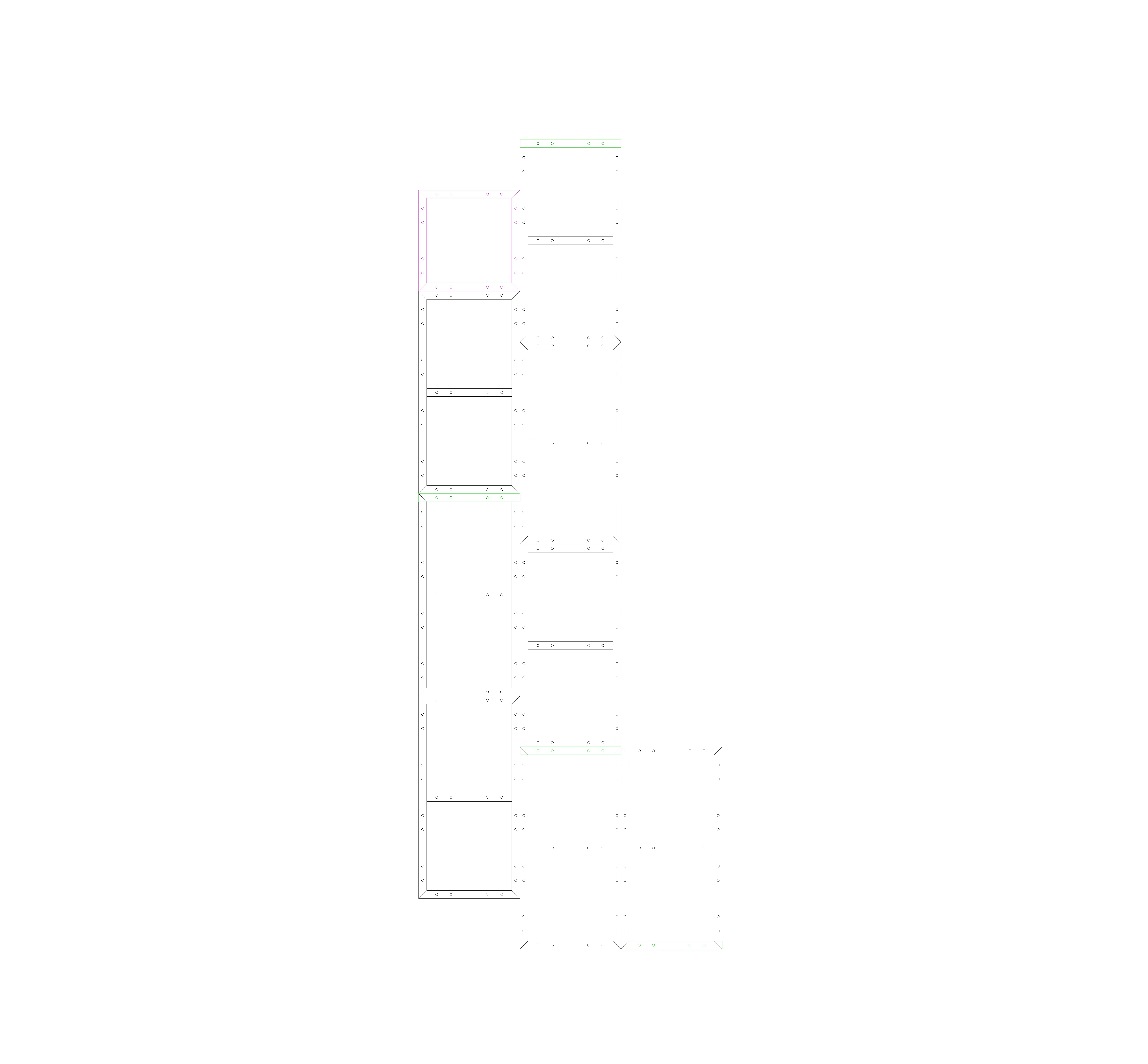

Marco único LED de forma personalizada
Forma personalizada
Información de dibujo
Artículo
Detalles
Serie de dibujo
Marco de soporte LED de tubo cuadrado de aluminio
Tipo de estructura
Estructura del marco
Solicitud
Estructura de soporte posterior para instalación de pantalla LED interior, marco de soporte de pantalla LED personalizado
Tubo principal
Tubo cuadrado de aluminio de 50 × 50 mm
Espesor de pared del tubo
3mm
Tipo de marco
Estructura de marco de tubo cuadrado
Opciones de dimensión
500×500×40 mm / 1000×500×40 mm / 1000×960×40 mm / Dimensiones personalizadas
Ambiente
Instalación de pantallas LED para interiores y estructuras de soporte
Material
Aleación de aluminio
Sistema de conexión
Conexión por tornillo
Tipo de dibujo
Dibujo CAD 2D
Propósito del diseño
Marco de soporte estructural para instalación de pantalla LED y construcción de estructura de forma irregular.
Productos relacionados
Instalación de pantallas LED Estructuras portantes y de soporte
Descripción general del marco de soporte LED de tubo cuadrado de aluminio
El marco de soporte LED de tubo cuadrado de aluminio es un componente estructural personalizado diseñado para la instalación de pantallas LED en interiores, sistemas de apilamiento de pantallas y construcción de estructuras LED de formas especiales.
Utilizando tubos cuadrados de aluminio de 50×50 mm con un espesor de pared de 3 mm, este marco proporciona una solución liviana, rígida y modular para aplicaciones de soporte de pantallas LED donde se requiere un posicionamiento preciso y una instalación estable.
La estructura del marco de tubo cuadrado permite combinar diferentes tamaños de marco según las dimensiones de la pantalla LED y los diseños del proyecto. El sistema de conexión por tornillo proporciona un cómodo montaje, desmontaje y ajuste durante la instalación.
En comparación con las estructuras de soporte de acero tradicionales, la construcción con aleación de aluminio ofrece ventajas que incluyen un manejo liviano, resistencia a la corrosión y una eficiencia de instalación mejorada, lo que la hace adecuada para estructuras de eventos en interiores, exposiciones, exhibiciones comerciales e instalaciones LED profesionales.
Características principales
1. Estructura de marco de tubo cuadrado estable
El diseño del marco de tubo cuadrado proporciona:
Alta rigidez estructural;
Soporte de pantalla LED estable;
Control dimensional preciso;
Buena resistencia a la deformación;
Combinación flexible para diferentes diseños de LED.
2. Construcción ligera de aluminio
La estructura de aleación de aluminio proporciona:
Alta relación resistencia-peso;
Fácil transporte e instalación;
Resistencia a la corrosión;
Carga de trabajo de instalación reducida;
Larga vida útil para aplicaciones de eventos repetidos.
3. Dimensiones personalizadas flexibles
El sistema de marco soporta:
Diferentes tamaños de pantalla LED;
Estructuras LED con formas personalizadas;
Combinación modular de múltiples marcos;
Adaptación a requisitos especiales de instalación;
Personalización estructural basada en proyectos.
Componentes estructurales
Componente
Descripción
Tubo del marco principal
Tubo cuadrado de aluminio de 50 × 50 mm que forma la estructura de soporte principal.
Borde del marco
Estructura de tubo de aluminio rectangular que mantiene las dimensiones generales.
Miembros de apoyo interno
Tubos de refuerzo que mejoran la rigidez del cuadro.
Orificios de conexión
Orificios prediseñados para montaje de tornillos y conexión estructural.
Interfaz de fijación
Puntos de conexión para módulos LED o componentes de soporte
Especificaciones disponibles
Modelo
Tamaño del perfil
Especificación del tubo
Tipo de conexión
Dimensión
Material
Marco LED-500
500×500×40mm
Tubo cuadrado de 50 × 50 mm × espesor de pared de 3 mm
Conexión por tornillo
500×500×40mm
Aleación de aluminio
Marco LED-1000×500
1000×500×40mm
Tubo cuadrado de 50 × 50 mm × espesor de pared de 3 mm
Conexión por tornillo
1000×500×40mm
Aleación de aluminio
Marco LED-1000×960
1000×960×40mm
Tubo cuadrado de 50 × 50 mm × espesor de pared de 3 mm
Conexión por tornillo
1000×960×40mm
Aleación de aluminio
Marco LED personalizado
Personalizado
Tubo cuadrado de 50 × 50 mm × espesor de pared de 3 mm
Conexión por tornillo
Dimensiones personalizadas
Aleación de aluminio
Solicitud
Estructuras de soporte de pantalla LED para interiores
El marco de tubo cuadrado de aluminio se puede utilizar para:
El marco de soporte LED de aluminio adopta un sistema de conexión por tornillo.
Este método de conexión proporciona:
Instalación eficiente
Los marcos se pueden montar y fijar rápidamente según las dimensiones de la pantalla LED y los requisitos de instalación.
Configuración flexible
Se pueden combinar diferentes tamaños de marco y formas personalizadas para varios diseños de LED.
Transporte fácil
Los componentes del marco separados simplifican el embalaje, envío y almacenamiento.
Consideraciones de ingeniería
Para estructuras de soporte de pantallas LED, el diseño final del sistema debe considerar:
Peso de la pantalla LED;
Tamaño de pantalla y distribución de cargas;
Posiciones de puntos de apoyo;
Altura de instalación;
Centro de gravedad;
Fuerza de conexión;
Condiciones del terreno o de la estructura de soporte.
Para instalaciones LED grandes o estructuras de formas complejas, la verificación estructural debe completarse de acuerdo con los requisitos del proyecto.
1. ¿Para qué se utiliza el marco de soporte LED de tubo cuadrado de aluminio?
El marco de soporte LED de tubo cuadrado de aluminio se utiliza principalmente para la instalación de pantallas LED en interiores, estructuras de soporte de pantallas y marcos de eventos personalizados.
2. ¿Cuál es la especificación del tubo principal?
El marco utiliza tubos cuadrados de aluminio de 50×50 mm con un espesor de pared de 3 mm.
3. ¿Qué sistema de conexión utiliza el marco soporte LED?
La estructura utiliza conexiones roscadas, lo que permite un montaje y ajuste cómodos.
4. ¿Qué dimensiones están disponibles para este marco LED?
Las dimensiones de dibujo estándar incluyen:
500×500×40 mm;
1000×500×40 mm;
1000×960×40mm.
También se pueden fabricar dimensiones personalizadas según los requisitos del proyecto.
5. ¿Se puede utilizar este marco para estructuras LED irregulares?
Sí. El marco de tubo cuadrado de aluminio se puede personalizar para pantallas LED de formas especiales y estructuras creativas para eventos.
Aviso de diseño
Los dibujos representan configuraciones estándar de marco de soporte LED de tubo cuadrado de aluminio.
El rendimiento estructural real depende del diseño completo del sistema LED, el peso de la pantalla, el método de conexión, el entorno de instalación y los requisitos del proyecto.
Para instalaciones LED a gran escala o estructuras complejas, se recomienda una evaluación estructural profesional de acuerdo con las condiciones de aplicación reales.
