Diseño de armazón de aluminio conectado con pernos de tubo redondo estándar BS400 para iluminación y estructuras de techos exteriores
Referencia del archivo de dibujo
Índice de dibujo
Índice de dibujo
Configuración
Longitud
4004
Armazón conectado por perno de tubo redondo estándar BS400
2,35m
4004
Armazón conectado por perno de tubo redondo estándar BS400
2,4 m
4004
Armazón conectado por perno de tubo redondo estándar BS400
2,6 m
4062
Sección de armadura conectada con pernos de placa de aluminio BS400
0,2 m
4062
Sección de armadura conectada con pernos de placa de aluminio BS400
0,3 m
4062
Sección de armadura conectada con pernos de placa de aluminio BS400
0,4 m
4062
Sección de armadura conectada con pernos de placa de aluminio BS400
0,6 m
4062
Sección de armadura conectada con pernos de placa de aluminio BS400
1,05m
3748
Sección de armadura conectada con pernos estándar BS400
1,05m
Información de dibujo
Artículo
Detalles
Índice de dibujo
4004/4062/3748
Serie de dibujo
Armazón de aluminio conectado con pernos de tubo redondo BS400
Tipo de estructura
Componente de armazón de aluminio cuadrado estándar
Solicitud
Armazón de iluminación / Armazón de techo para exteriores / Estructura decorativa / Soporte mecánico
Sección transversal
Ancho 400 mm × Alto 400 mm
Tubo principal
Tubo redondo de aluminio de 50 mm.
Longitud
0,2 m - 2,6 m (Configuraciones estándar)
Ambiente
Aplicación en interiores y exteriores
Material
Aleación de aluminio
Sistema de conexión
Conexión de perno
Tipo de dibujo
Dibujo CAD 2D
Propósito del diseño
Componentes estructurales para armazones de iluminación interior y exterior, estructuras de exhibición y sistemas de armazones de techo temporales
Descripción general del diseño de armadura de aluminio conectada con pernos estándar BS400
El sistema de armadura de aluminio BS400 conectado con pernos es una estructura de armadura modular de tamaño mediano a grande diseñada para aplicaciones que requieren mayor rigidez, luces más largas y un rendimiento estructural más fuerte en comparación con sistemas de armadura más pequeños.
El sistema adopta una sección de celosía cuadrada de 400 mm × 400 mm con cordones principales de tubo redondo de aluminio de 50 mm y uniones conectadas con pernos.
La serie BS400 se utiliza habitualmente para:
Grandes estructuras de celosías de iluminación;
Sistemas de vigas para techos al aire libre;
Estructuras de exposición;
Estructuras de soporte mecánico;
Eventos y estructuras temporales.
El diseño de conexión modular con pernos permite ensamblar las secciones de la armadura en diferentes longitudes y configuraciones según los requisitos del proyecto.
Componentes estructurales
El truss de aluminio atornillado BS400 consta de:
Componente
Descripción
Acordes principales
Tubos redondos de aluminio de 50 mm que proporcionan la estructura de carga principal.
Arriostramiento vertical
Miembros de soporte verticales que mejoran la estabilidad estructural
Refuerzo diagonal
Miembros diagonales que forman estructuras triangulares de transferencia de carga.
Placas finales
Placas de conexión de aluminio para montaje de pernos.
Sistema de unión de pernos
Sistema de conexión desmontable para instalación modular.
Configuración de dibujo disponible
Índice de dibujo
Longitud / Configuración
Tamaño de sección
Tubo principal
Tipo de conexión

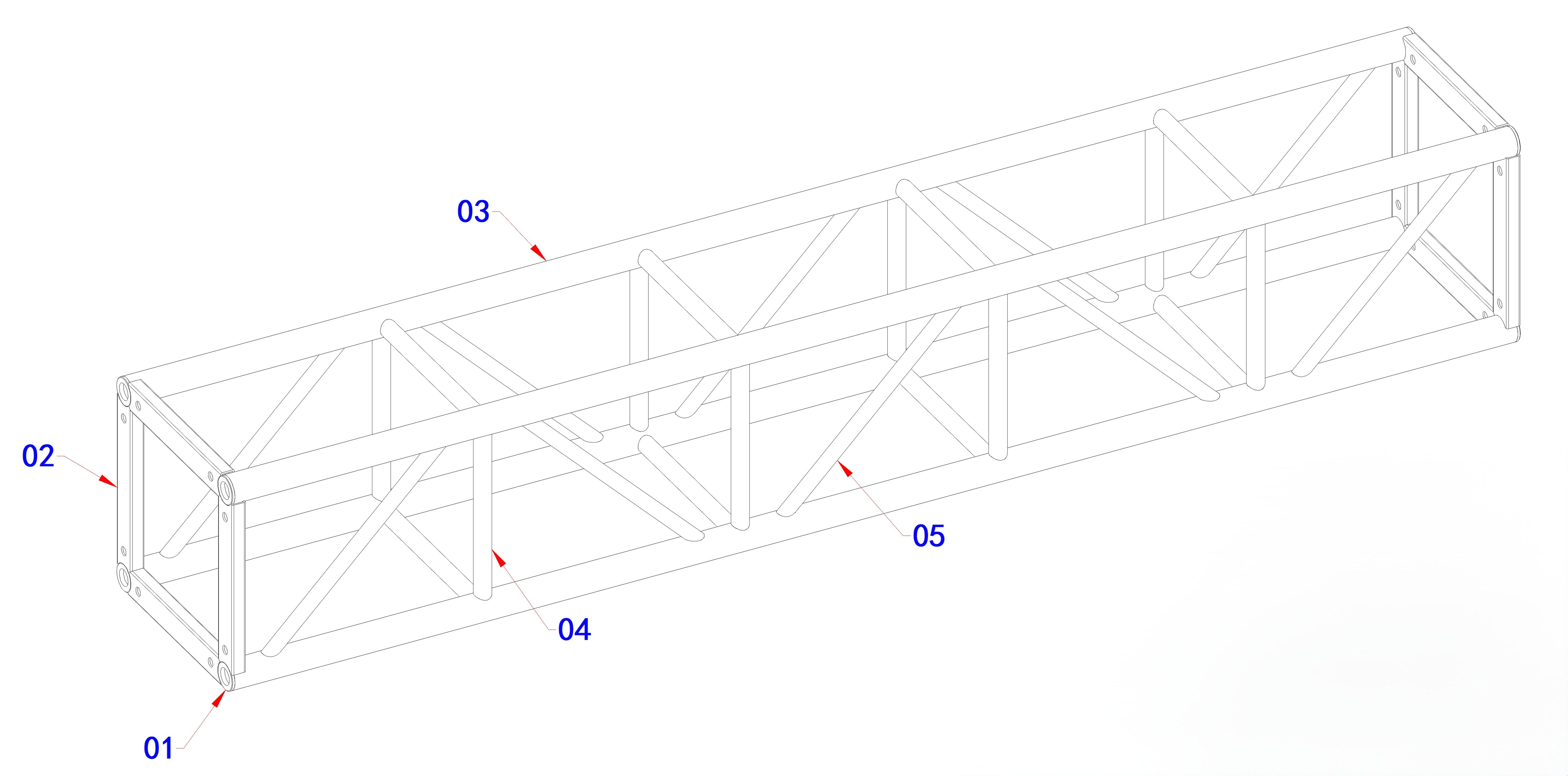

4004
Sección de armadura estándar de 2,35 m
400 mm × 400 mm
Tubo redondo de aluminio de 50 mm.
Conexión de perno

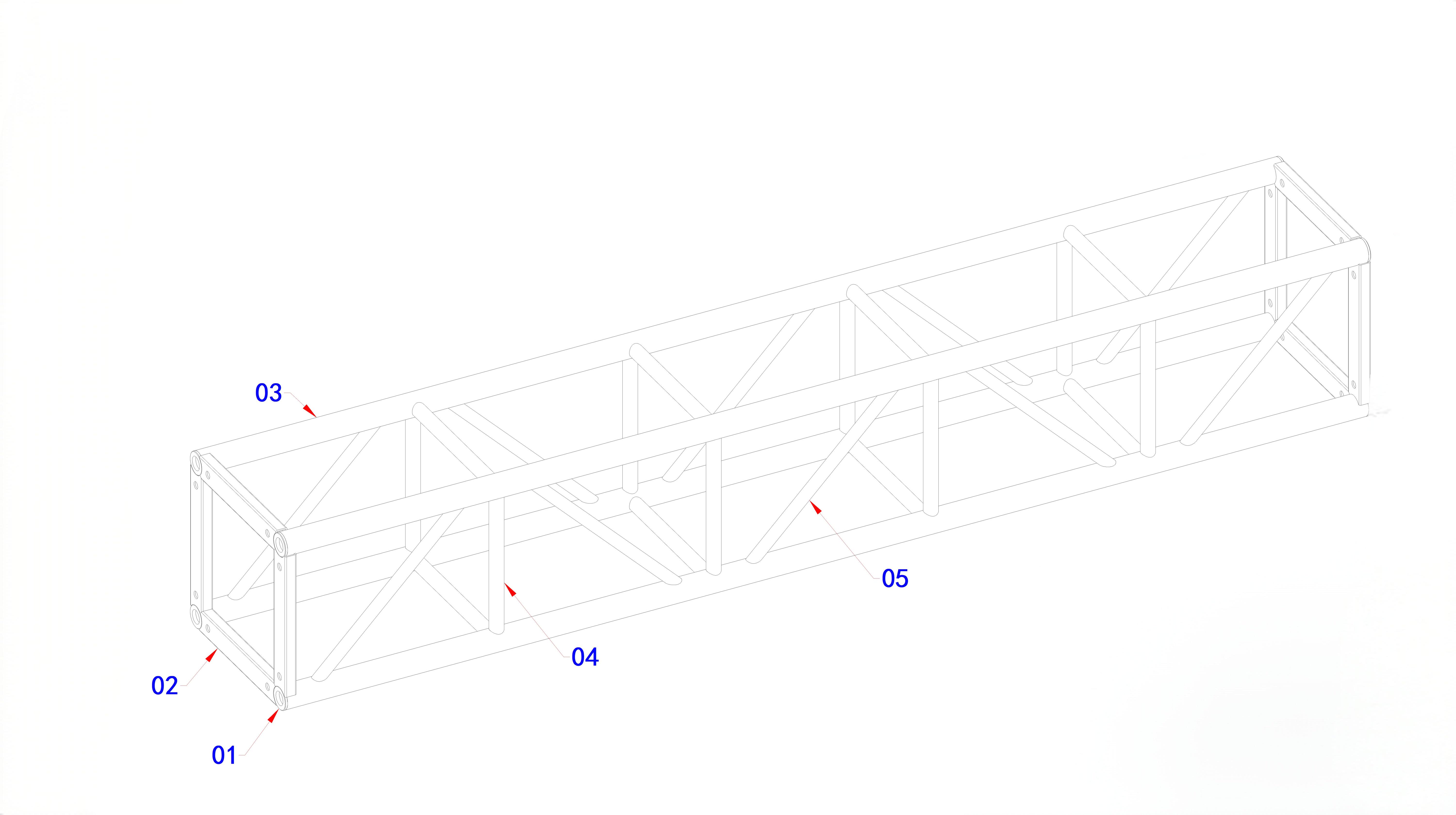

4004
Sección de armadura estándar de 2,4 m
400 mm × 400 mm
Tubo redondo de aluminio de 50 mm.
Conexión de perno

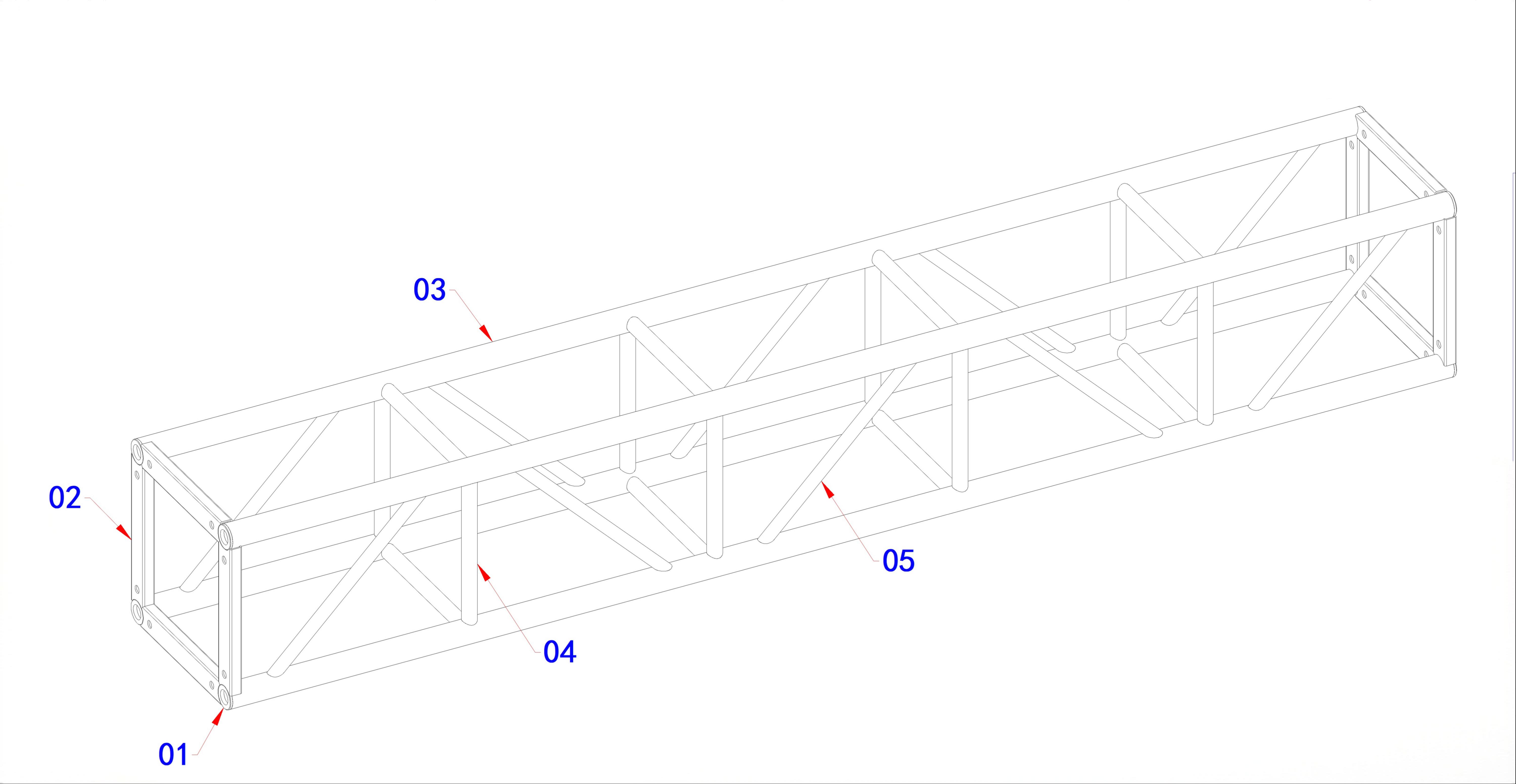

4004
Sección de armadura estándar de 2,6 m
400 mm × 400 mm
Tubo redondo de aluminio de 50 mm.
Conexión de perno

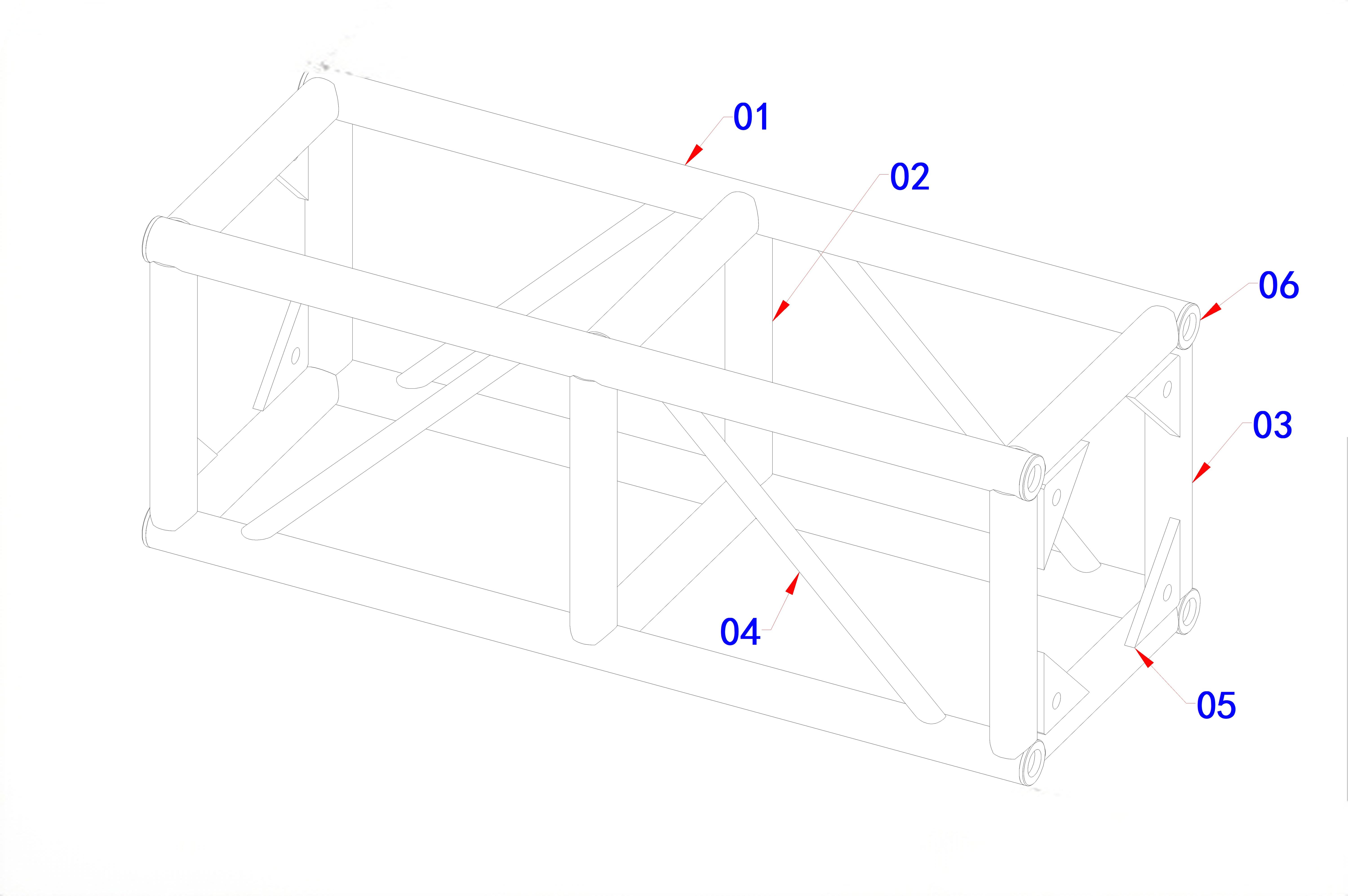

4062
Sección de conector corto de 0,2 m
400 mm × 400 mm
Tubo redondo de aluminio de 50 mm.
Conexión de perno
4062
Sección de conector corto de 0,3 m
400 mm × 400 mm
Tubo redondo de aluminio de 50 mm.
Conexión de perno
4062
Sección de conector corto de 0,4 m
400 mm × 400 mm
Tubo redondo de aluminio de 50 mm.
Conexión de perno
4062
Sección de conector corto de 0,6 m
400 mm × 400 mm
Tubo redondo de aluminio de 50 mm.
Conexión de perno
4062
Sección estándar de 1,05 m
400 mm × 400 mm
Tubo redondo de aluminio de 50 mm.
Conexión de perno
3748
Sección estándar de 1,05 m
400 mm × 400 mm
Tubo redondo de aluminio de 50 mm.
Conexión de perno
Solicitud
Estructuras de armadura de iluminación
El sistema BS400 es adecuado para:
Grandes puentes de iluminación para eventos;
Estructuras de iluminación para conciertos;
Marcos de iluminación para exposiciones;
Instalaciones de iluminación fijas y temporales.
En comparación con los sistemas de truss más pequeños, la sección transversal más grande de 400 mm × 400 mm proporciona una mayor rigidez y una mejor distribución de la carga para equipos de iluminación más grandes.
El BS400 utiliza un sistema de armadura de aluminio conectado por pernos..
Ventajas:
Instalación modular
Se pueden conectar diferentes longitudes para crear estructuras personalizadas.
Transporte fácil
La estructura desmontable reduce el volumen de envío y mejora la eficiencia logística.
Diseño reutilizable
Los componentes se pueden reutilizar para diferentes eventos y estructuras temporales.
En comparación con los sistemas conectados por espiga, las armaduras conectadas por pernos proporcionan una conexión mecánica fuerte y se seleccionan comúnmente para aplicaciones que requieren instalaciones repetidas y configuraciones personalizadas.
Consideraciones de ingeniería
El truss BS400 es un componente estructural estándar. La capacidad estructural final depende de:
Lapso total;
Carga aplicada;
Peso del equipo;
Método de instalación;
Condiciones ambientales.
Para estructuras de techos exteriores, la carga del viento es uno de los factores de diseño más importantes. El sistema completo debe evaluarse de acuerdo con los requisitos del proyecto.
1. ¿Para qué se utiliza la armadura de aluminio BS400?
La armadura de aluminio BS400 se utiliza principalmente para estructuras de iluminación, armaduras de techos para exteriores, marcos de exhibición y estructuras para eventos temporales que requieren mayor rigidez.
2. ¿Cuál es el tamaño del truss BS400?
El truss BS400 tiene una sección transversal cuadrada de 400 mm × 400 mm con cordones principales de tubo redondo de aluminio de 50 mm..
3. ¿Cuál es la diferencia entre el truss BS350 y BS400?
La principal diferencia es el tamaño de la sección transversal.
BS400 tiene una estructura más grande de 400 mm × 400 mm, lo que proporciona mayor rigidez y mejor idoneidad para luces más grandes y aplicaciones más pesadas en comparación con BS350.
4. ¿Se puede utilizar la armadura BS400 para sistemas de techos exteriores?
Sí. BS400 se puede utilizar como componente de estructuras de armadura de techos para exteriores. Sin embargo, el diseño final debe considerar la carga del viento, el material del techo, la luz y las condiciones de soporte.
5. ¿Se pueden personalizar las longitudes de las armaduras BS400?
Sí. Están disponibles longitudes estándar y se pueden fabricar longitudes personalizadas o secciones de conexión especiales según los requisitos del proyecto.
Aviso de diseño
Los dibujos que se muestran en este archivo representan la capacidad de diseño de armazones de aluminio conectados por pernos estándar BS400 de Dragon Stage.
Las aplicaciones estructurales reales deben evaluarse según los requisitos del proyecto, las condiciones de carga, el entorno de instalación y los requisitos de seguridad aplicables.
El sistema BS400 proporciona una solución flexible para estructuras de iluminación profesional, marcos de exposición y estructuras temporales al aire libre.
