Diseño de armazón de aluminio conectado con pernos de tubo redondo estándar 3807-BS300 para estructuras de iluminación y exhibición
Referencia del archivo de dibujo
Índice de dibujo
3807/3886/3926/3939
Archivo de dibujo relacionado
Índice de dibujo
Configuración
Longitud

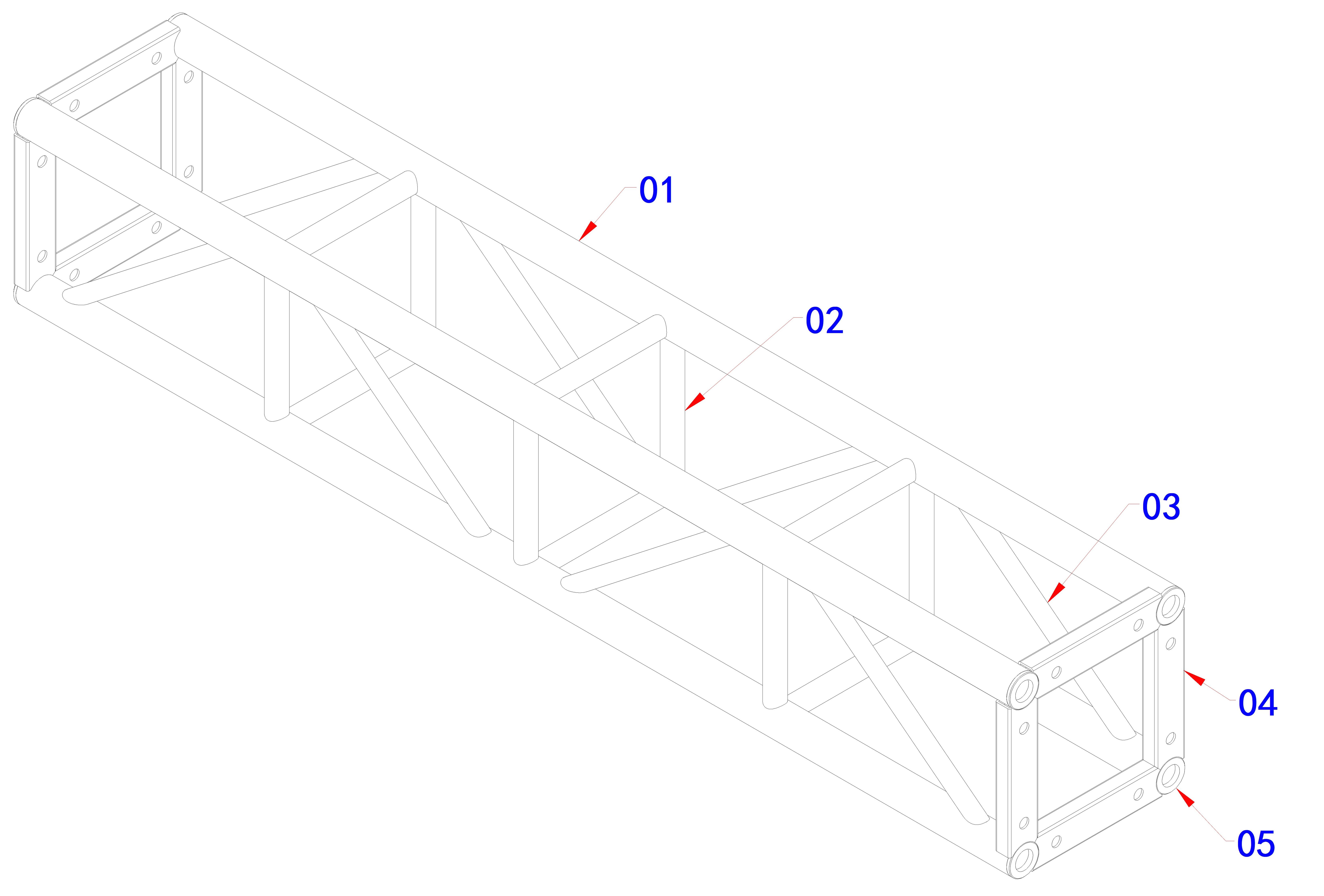

3807
Sección estándar BS300
1,7 m
3807
Sección estándar BS300
2,7 m
3807
Sección estándar BS300
3,2 m
3886
Sección estándar BS300
1,85m
3886
Sección estándar BS300
2,4 m
3926
Sección estándar BS300
1.225m

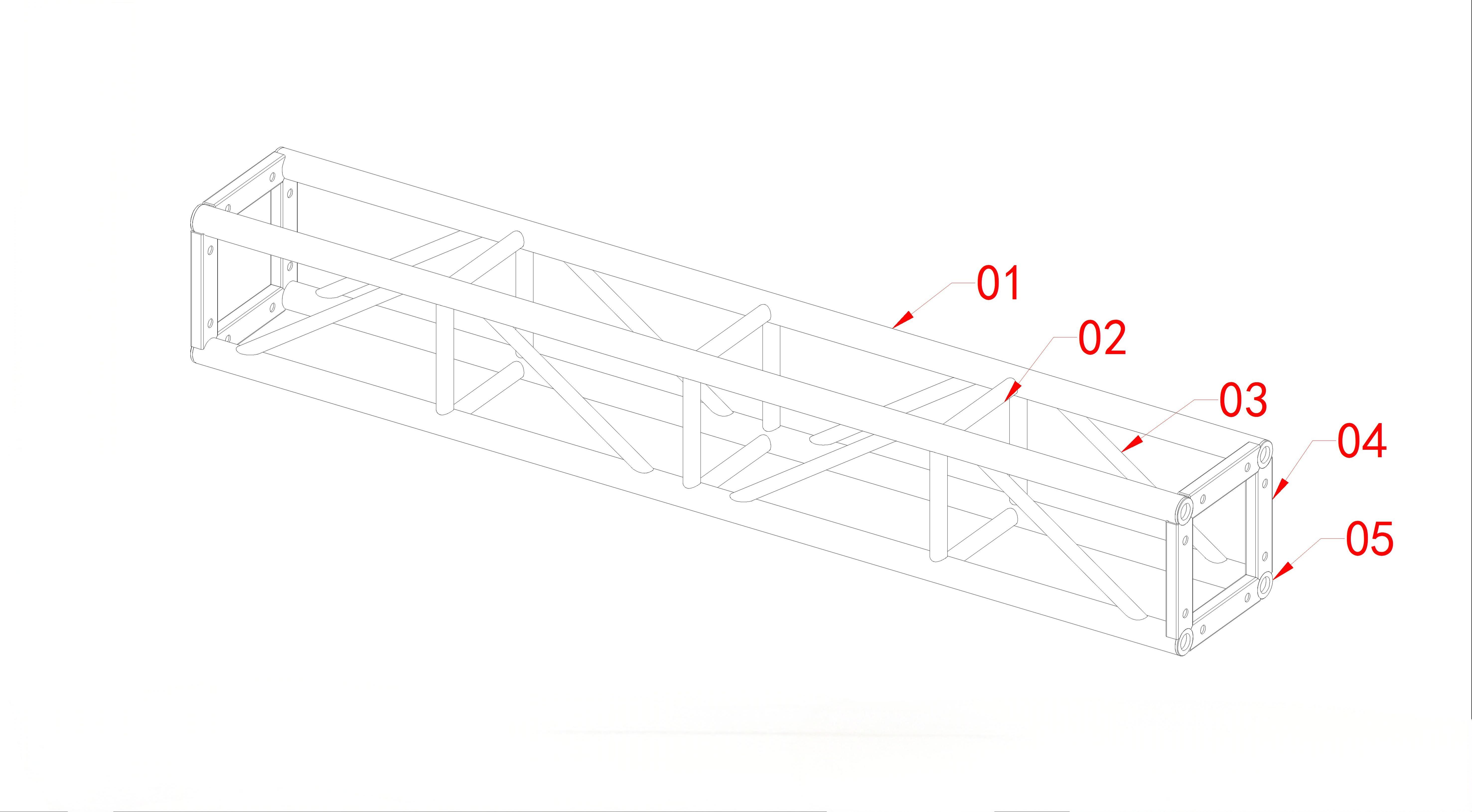

3926
Sección estándar BS300
1,8 m

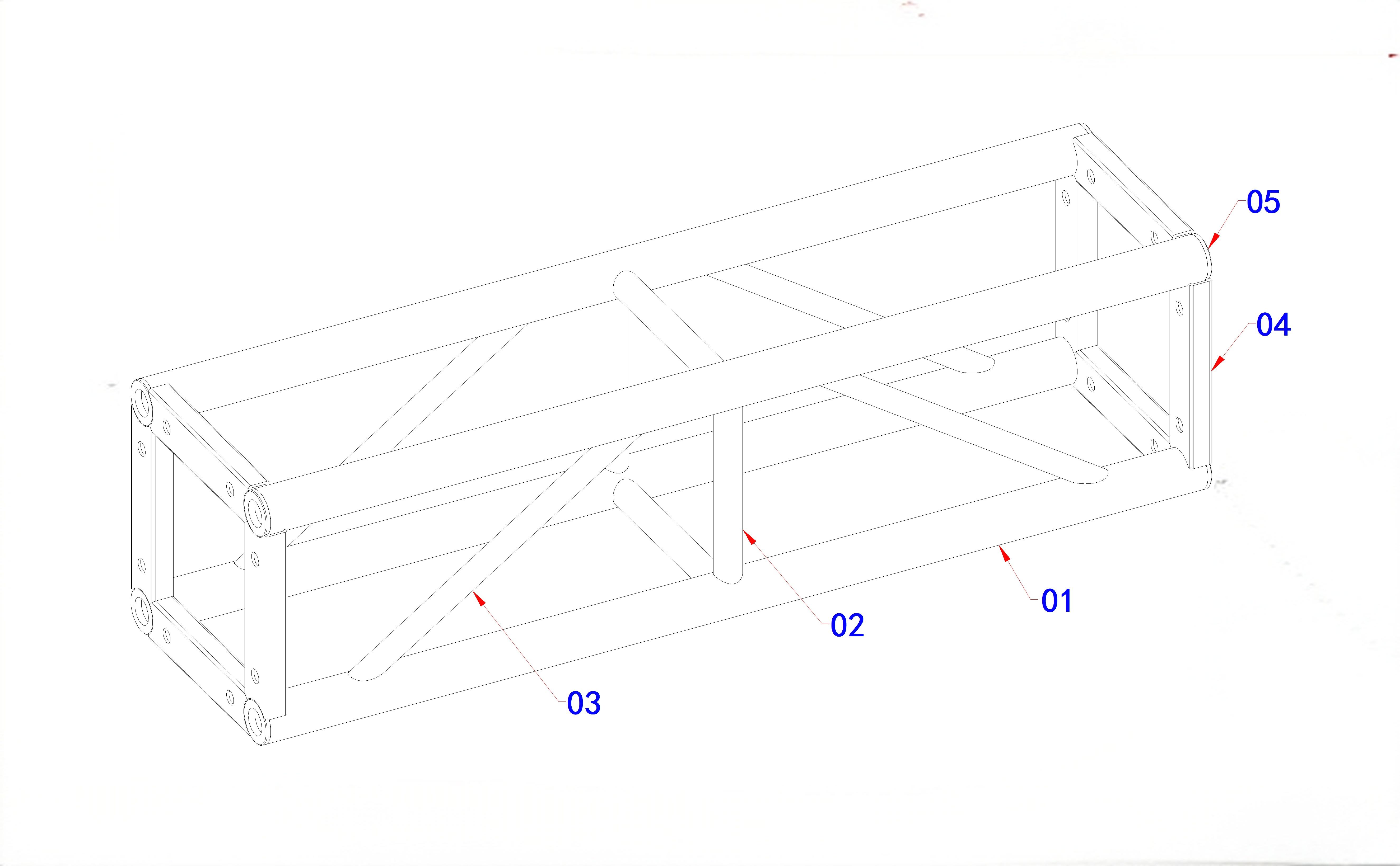

3939
Sección estándar BS300
1,1 m
Los dibujos anteriores representan secciones de armazón de aluminio conectadas con pernos de tubo redondo estándar BS300 diseñadas para estructuras de iluminación interiores y exteriores, marcos de exhibición y estructuras de soporte mecánico.
El índice de dibujos se utiliza como referencia para localizar dibujos CAD relacionados, registros de producción y configuraciones de armaduras personalizadas.
Información de dibujo
Artículo
Detalles
Índice de dibujo
3807/3886/3926/3939
Serie de dibujo
Armazón de aluminio conectado con pernos de tubo redondo BS300
Tipo de estructura
Componente de armadura de aluminio estándar
Solicitud
Armazón de iluminación/estructura de exposición/estructura de soporte mecánico
Sección transversal
Ancho 300 mm × Alto 300 mm
Tubo principal
Tubo redondo de aluminio de 50 mm.
Longitud
1,1 m - 3,2 m (Configuraciones disponibles)
Ambiente
Aplicación en interiores y exteriores
Material
Aleación de aluminio
Sistema de conexión
Conexión de perno
Tipo de dibujo
Dibujo CAD 2D
Propósito del diseño
Componente Estructural para Iluminación y Marcos de Exposición
Diseño de armadura de pernos estándar 3807-BS300 para estructuras de iluminación y exhibición
Introducción
Este archivo de dibujos presenta los componentes de armazón de aluminio conectados por pernos de tubo redondo estándar BS300 desarrollados para estructuras de iluminación, marcos de exhibición y aplicaciones de soporte mecánico.
Los dibujos están indexados con las referencias 3807, 3886, 3926 y 3939 y cubren múltiples longitudes estándar desde 1,1 ma 3,2 m..
La serie BS300 adopta una estructura de celosía cuadrada de 300 mm × 300 mm con tubos principales redondos de aluminio de 50 mm. El diseño conectado con pernos proporciona una solución flexible para estructuras temporales donde el transporte, la eficiencia de la instalación y la flexibilidad de configuración son importantes.
A diferencia de las estructuras permanentes soldadas, los sistemas de truss de aluminio conectados con pernos se pueden desmontar, transportar y reutilizar, lo que los hace adecuados para aplicaciones de eventos, instalaciones de exposiciones y estructuras de entretenimiento.
Descripción general del diseño
La armadura de tubo redondo conectada por pernos BS300 adopta un diseño estructural modular.
Los componentes principales incluyen:
Cordones principales de tubo redondo de aluminio de 50 mm;
Tirantes diagonales de aluminio;
Placas finales cuadradas;
Sistema de montaje atornillado.
En comparación con las estructuras de armadura fijas soldadas, los sistemas de armadura conectados por pernos ofrecen ventajas en:
Fácil transporte;
Almacenamiento conveniente;
Instalación flexible;
Configuración estructural reutilizable;
Selección de longitud personalizada.
La sección transversal de 300 mm × 300 mm proporciona un equilibrio entre rendimiento estructural y portabilidad, lo que la hace ampliamente utilizada para estructuras de exposición e iluminación de pequeña y mediana escala.
El método de conexión es un factor importante al seleccionar los componentes de la estructura temporal. Se seleccionan diferentes sistemas de conexión, como conexión de espiga, conexión de perno y conexión de placa, según los requisitos de la aplicación.
Puede encontrar más información sobre los métodos de conexión de truss en:
Para futuras solicitudes de compra, este archivo de dibujos se puede conectar con:
Armazón de aluminio conectado con pernos de tubo redondo BS300
Posibles configuraciones del producto:
Armazón de pernos BS300 × 1,1 m
Armazón de pernos BS300 × 1,225 m
Armazón de pernos BS300 × 1,7 m
Armazón de pernos BS300 × 1,8 m
Armazón de pernos BS300 × 1,85 m
Armazón de pernos BS300 × 2,4 m
Armazón de pernos BS300 × 2,7 m
Armazón de pernos BS300 × 3,2 m
Aplicaciones relacionadas:
sistemas de iluminación;
Marcos Expositivos;
Estructuras para eventos en interiores;
Estructuras de soporte mecánico.
El archivo de dibujos demuestra la capacidad de ingeniería y personalización de Dragon Stage, mientras que las páginas de productos brindan información y especificaciones de compra.
Preguntas frecuentes
1. ¿Para qué se utiliza principalmente la armadura atornillada BS300?
La armadura de aluminio atornillada BS300 se utiliza principalmente para estructuras de iluminación, marcos de exposiciones, instalaciones de entretenimiento y aplicaciones estructurales temporales.
2. ¿Cuál es el tamaño del truss BS300?
El truss BS300 tiene una sección transversal cuadrada de 300 mm × 300 mm con cordones principales de tubo redondo de aluminio de 50 mm.
3. ¿Qué longitudes están disponibles para esta serie de armazones BS300?
Este archivo de dibujos incluye longitudes estándar de 1,1 ma 3,2 m. También se pueden producir longitudes personalizadas según los requisitos del proyecto.
4. ¿Por qué elegir una armadura conectada con pernos en lugar de una armadura soldada?
La armadura conectada con pernos proporciona una capacidad de transporte, almacenamiento y reutilización más fácil, lo que la hace adecuada para aplicaciones de eventos y exposiciones temporales.
5. ¿Se puede utilizar el truss BS300 en exteriores?
Sí. La estructura de aluminio se puede utilizar en exteriores, pero la aplicación final debe considerar las condiciones ambientales, la carga del equipo y los requisitos estructurales.
Aviso de diseño
Los dibujos que se muestran en este archivo se proporcionan como referencia para demostrar la capacidad de diseño de truss estándar y personalizado de Dragon Stage.
La selección estructural final debe confirmarse de acuerdo con los requisitos reales del proyecto, las condiciones de carga, el entorno de instalación y los requisitos de seguridad aplicables.
