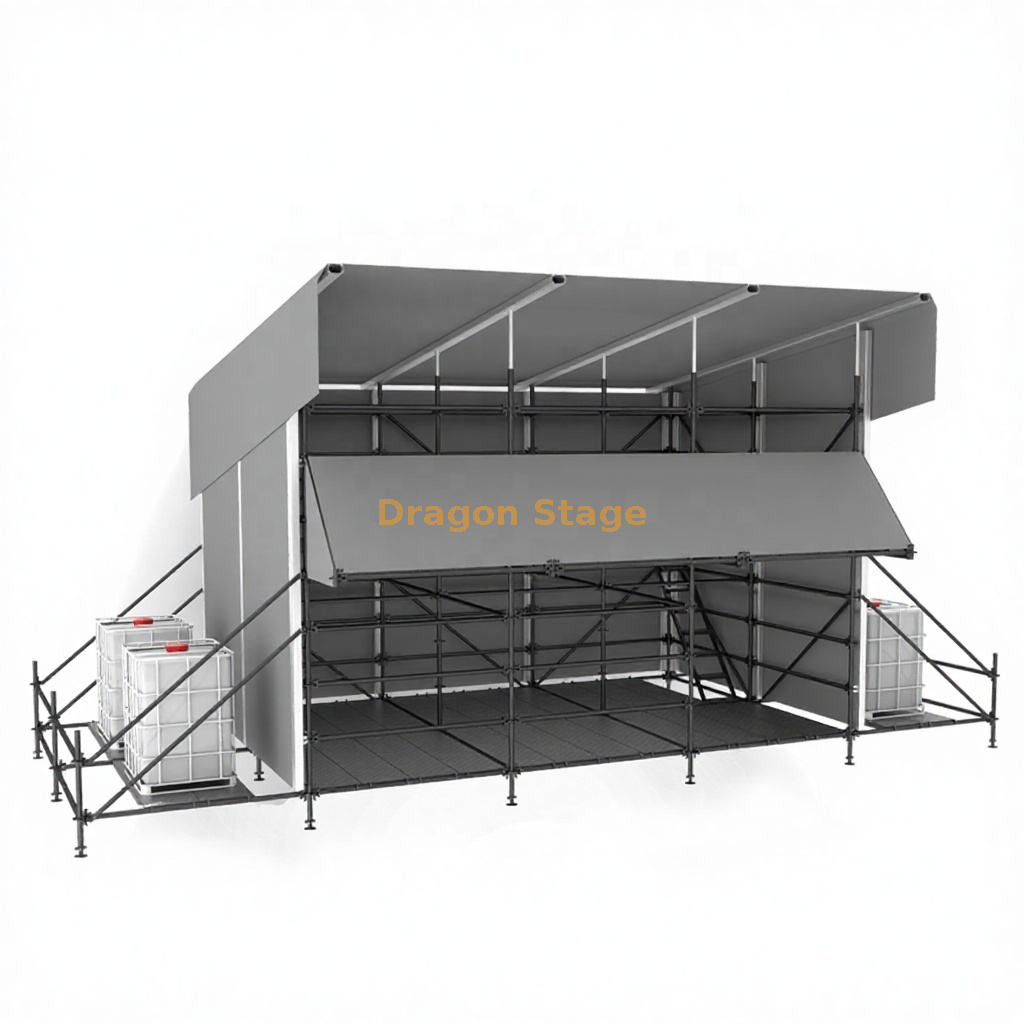

Cabina de control FOH híbrida Ringlock de 6x6 m con techo de aluminio de una sola pendiente
50 Recenzoj
Cabina de control FOH híbrida de 6 m × 6 m que combina una estructura principal modular Ringlock con un marco de techo de aluminio de una sola pendiente, una altura lateral inferior de 4 m y una altura máxima de techo de 5 m. El paquete completo incluye un piso de trabajo modular, techo y lonas laterales, escalera de acceso, secciones de dosel externas y componentes de base auxiliares para aplicaciones de control técnico de conciertos y eventos.
La cabina de control Ringlock FOH híbrida DragonStage de 6 m × 6 m es un gran espacio de trabajo temporal de fachada diseñado para equipos de audio, iluminación, vídeo y producción de eventos.
La estructura de soporte principal utiliza un sistema modular Ringlock , mientras que la estructura superior de cubierta contra la intemperie utiliza vigas de techo de aluminio independientes y componentes de soporte de lona..
Las dimensiones totales confirmadas son:
Ancho: 6m
Profundidad: 6m
Altura lateral/techo bajo: 4m
Altura máxima del techo: 5m
Forma del tejado: tejado a una pendiente
El techo se inclina de un lado de la estructura al otro, creando una diferencia de 1 m entre los puntos alto y bajo del techo.
Con una superficie de 36 m², esta configuración proporciona considerablemente más espacio de trabajo que una cabina FOH compacta y puede acomodar múltiples posiciones técnicas dependiendo del diseño final del equipo.
El espacio de 6 mx 6 m crea un gran espacio de trabajo técnico para operadores y equipos de producción de eventos.
Dependiendo del proyecto real, el espacio se puede disponer para equipos como:
Consolas de mezclas de audio
Consolas de iluminación
Sistemas de videocontrol
Computadoras y monitores
Equipo de comunicación
Bastidores técnicos
Mesas de operador
Debido a que las dimensiones de la consola FOH varían considerablemente, los clientes que soliciten esta estructura deben proporcionar la disposición real del equipo siempre que sea posible.
Esto permite a DragonStage preparar la plataforma de trabajo, la posición de acceso y el recinto según los requisitos operativos reales en lugar de simplemente suministrar una estructura vacía de 6 m × 6 m.
Estructura principal modular Ringlock
El cuerpo principal utiliza componentes Ringlock modulares estándar.
El BOQ confirmado de la estructura principal incluye:
Estándares verticales principales de 32 × 2 m
Estándares verticales principales de 4 × 1 m
Largueros horizontales de 87 × 2 m
Tirantes diagonales de 30 × 2,83 m
Elementos estructurales de una sola fila de 18 × 2 m
La configuración modular permite transportar la estructura como componentes individuales, ensamblarla in situ y desmontarla nuevamente después de la producción.
El techo superior no está hecho únicamente de miembros Ringlock.
Esta configuración utiliza componentes de techo de aluminio exclusivos, que incluyen:
Vigas de techo de aluminio de 8 × 8,0828 m
junto con horquillas de aluminio, postes de lona en las paredes laterales y vigas exteriores de marquesina.
El techo terminado se eleva desde aproximadamente 4 m en el lado bajo hasta 5 m en el punto alto , creando el perfil de pendiente única que se muestra en la imagen del producto.
Esto convierte al producto en un auténtico sistema FOH híbrido Ringlock + aluminio , en lugar de un recinto de andamio convencional.
Para productos estructurales de aluminio relacionados, consulte nuestra gama de armazones de aluminio .
Sistema de plataforma de trabajo
La planta de trabajo principal de FOH incluye:
126 × tablones de plataforma, especificación de 0,2780 m
junto con:
Tablón de plataforma con abertura de aluminio + madera de 1 × 2 m
La plataforma abatible proporciona una posición de acceso exclusiva entre la plataforma de trabajo y la escalera.
El BOQ también incluye:
1 × escalera de aluminio resistente
para el acceso del operador.
La información proporcionada no especifica una capacidad de carga de plataforma verificada, por lo que en esta página no se afirma ninguna clasificación de kilogramo por metro cuadrado.
La configuración actual incluye un paquete sustancial de protección contra la intemperie en lugar de solo un marco desnudo.
Según el BOQ:
Componente de cubierta
Área
Cantidad
Lona del techo principal
80m²
1 pieza
Lona exterior para dosel
3m²
6 piezas
Cortina lateral
24m²
2 piezas
Cortina delantera/trasera
24m²
1 pieza
La disposición de las cortinas puede proporcionar un espacio de trabajo técnico más protegido y al mismo tiempo permitir que el lado operativo requerido permanezca abierto de acuerdo con el diseño del evento.
Para pedidos personalizados, el cliente deberá confirmar de qué lado da al escenario porque eso normalmente afecta a:
Línea de visión del operador
Posición de apertura principal
Disposición de cortinas
Acceso al equipo
Enrutamiento de cables
Secciones externas del dosel
Este FOH también incorpora componentes externos de marquesina alrededor de la estructura principal.
El BOQ incluye:
Estabilizadores de dosel de 8 × 0,9 m
Largueros estabilizadores de dosel de 6 × 2 m
Vigas de marquesina de aluminio de 8 × 1,5 m
6 lonas de dosel de 3 m².
Estos componentes se extienden más allá del área de trabajo principal cerrada y forman zonas cubiertas adicionales alrededor de la estructura FOH.
El uso y la orientación exactos de cada sección de la marquesina deben seguir el dibujo de producción final.
Componentes de soporte de lona de aluminio
El sistema de cerramiento incluye componentes de aluminio adicionales específicos para soportar y posicionar el sistema de lona.
El BOQ incluye:
Horquillas de columna de aluminio de 16 × 0,5 m
Postes de lona de aluminio para paredes laterales de 12 × 4 m
Estos componentes se suministran junto con el cuerpo Ringlock, por lo que el sistema de cubierta contra la intemperie no tiene que obtenerse de forma independiente después de que ya se haya fabricado la estructura principal del FOH.
Estructura Base Auxiliar
El producto también contiene un paquete de base auxiliar independiente.
Esto incluye:
Componente
Especificación
Cantidad
Estándar vertical base
1M
8 PCS
Libro mayor base
2m
14 piezas
Soporte Diagonal Base
2,83m
16 PCS
Tablón base
2m
18 pcs
Los componentes auxiliares son parte de esta configuración de producto particular.
No deben copiarse automáticamente a otro tamaño FOH sin consultar el plano de producción correspondiente.
Componentes relacionados con el lastre
El BOQ incluye:
2 tubos de lastre de acero de 50 × 2 mm de largo de 6 m de largo con accesorios
como parte del paquete suministrado.
El dibujo también muestra áreas de soporte externas que pueden acomodar equipos relacionados con lastre.
Sin embargo, esta página de producto no asigna un peso de lastre fijo.
La presencia de tubos de lastre en el BOQ solo confirma que esos componentes están incluidos en esta configuración particular. Los requisitos de estabilización reales dependen del sitio de instalación, las condiciones del suelo, la exposición a la intemperie y los requisitos finales de ingeniería.
Peso de embalaje: 3750 kg
volumen de embalaje: 15cbm
BOQ – Lista de cantidades
Componente
Longitud / Área
Cantidad
Estándar vertical principal
2.0000m
32 piezas
Estándar vertical principal
1.0000m
4 piezas
Libro mayor horizontal principal
2.0000m
87 piezas
Tirante diagonal principal
2.8300m
30 piezas
Miembro principal de una sola fila
2.0000m
18 pcs
Estabilizador de dosel
0,9000m
8 PCS
Libro mayor del estabilizador del dosel
2.0000m
6 piezas
Horquilla de columna de aluminio
0,5000m
16 PCS
Tablón de plataforma
0,2780m
126 piezas
Plataforma de apertura de aluminio + madera.
2.0000m
1 pieza
Escalera de aluminio de alta resistencia
—
1 pieza
Viga de techo de aluminio
8.0828m
8 PCS
Poste de lona de aluminio de pared lateral
4.0000m
12 pcs
Viga de dosel externa
1.5000m
8 PCS
Lona del techo principal
80.0000m²
1 pieza
Lona exterior para dosel
3.0000m²
6 piezas
Cortina lateral
24.0000m²
2 piezas
Cortina delantera/trasera
24.0000m²
1 pieza
Tubo de Lastre de Acero 50×2mm + Accesorios
6.0000m
2 piezas
Estándar vertical base
1.0000m
8 PCS
Libro mayor horizontal base
2.0000m
14 piezas
Soporte Diagonal Base
2.8300m
16 PCS
Tablón base
2.0000m
18 pcs
Paquete completo de suministros FOH
Este producto se puede suministrar como un paquete coordinado de producción de eventos que combina:
Estructura principal Ringlock + plataforma de trabajo + sistema de acceso + techo de aluminio de una pendiente + cerramiento de lona + marquesina exterior + componentes de base auxiliares + accesorios relacionados con el lastre.
Para una empresa de eventos, la ventaja práctica es que el stand se compra como un sistema de trabajo completo en lugar de buscar por separado un proveedor de andamios, de estructuras de techo, de plataformas y de lonas.
La cabina de control FOH de 6m × 6m es adecuada para producciones temporales más grandes como:
Posiciones de sala de conciertos
Áreas de control técnico del festival
Áreas de mezcla de audio
Áreas de control de iluminación
Control de producción de vídeo
Puestos de mando de producción de eventos
Espacios de trabajo técnicos temporales
Para una infraestructura de conciertos más amplia y aplicaciones de eventos, consulte nuestra página de eventos de conciertos .
Opciones de fabricación personalizadas
La configuración de 6 mx 6 mx 5 m que se muestra aquí representa un producto FOH específico.
DragonStage puede modificar el sistema según:
Ancho y profundidad requeridos del stand
Disposición de la plataforma de trabajo
Elevaciones de techo bajas y altas.
Dirección de pendiente del techo
Saliente del techo
Número de puestos de trabajo
Ubicación de apertura de la plataforma
Acceso por escalera o escalera
Disposición de cortinas
Lado de observación abierto
Disposición del dosel externo
Aberturas para cables
Requisitos de acceso al equipo
La BOQ final se prepara de acuerdo con la configuración confirmada en lugar de simplemente escalar las cantidades de este modelo de 6 mx 6 m.
¿Qué información se debe proporcionar para la cotización?
Para una cabina de control FOH similar, proporcione:
Ancho y profundidad requeridos
Puntos altos y bajos del techo requeridos
Requisitos de la plataforma de trabajo
Número de operadores
Dimensiones de la consola de mezclas
Dimensiones y pesos del bastidor de equipos.
Requiere lado de visualización abierto
Requisitos de cortina
Preferencia de acceso
Requisitos de enrutamiento de cables
Instalación interior o exterior
Ubicación de instalación
Condición del terreno
Cantidad requerida
Dibujo o imagen de referencia.
Esta información permite a DragonStage cotizar un FOH en torno al flujo de trabajo de producción real del cliente en lugar de solo sus dimensiones exteriores.
Nota técnica importante
Se confirma la siguiente información para este producto:
Huella de 6 m × 6 m, altura lateral inferior de 4 m, altura máxima del techo de 5 m, estructura principal Ringlock, sistema de techo de una sola pendiente de aluminio, plataforma de trabajo, gabinete, componentes de acceso y sistema de base auxiliar.
La información suministrada no establece:
Capacidad de carga de la plataforma
Capacidad de carga del techo
Calificación del viento
Peso de lastre requerido
Requisito de anclaje
factor de seguridad
Certificación estructural
Cumplimiento del código local
Aprobación de ingeniería
Esos requisitos dependen de la ubicación real de la instalación, las condiciones ambientales, la disposición del equipo y la configuración final verificada.
Preguntas frecuentes
¿Cuál es el tamaño de esta cabina de control FOH?
La estructura principal mide aproximadamente 6 m de ancho × 6 m de profundidad , con una altura de techo lateral inferior de 4 m y una altura máxima de techo de 5 m.
¿Qué tipo de techo se utiliza?
Utiliza un marco de techo de aluminio de una sola pendiente , con una diferencia de altura de aproximadamente 1 m entre los puntos del techo bajo y alto.
¿Todo el FOH está hecho de Ringlock?
No. Es un sistema híbrido. Ringlock forma la estructura de soporte principal y el marco de la plataforma, mientras que para el techo y el sistema de soporte de lona se utilizan componentes de aluminio.
¿Se incluye piso de trabajo?
Sí. El BOQ incluye 126 tablones de plataforma más una plataforma abatible de aluminio y madera.
¿Cómo acceden los operadores a la plataforma?
Esta configuración incluye una escalera de aluminio de alta resistencia y una sección de plataforma abatible.
¿Están incluidas las cubiertas de techo y laterales?
Sí. La configuración actual incluye una lona de techo principal, cubiertas de dosel externas, dos cortinas laterales y un panel de cortina delantero/trasero.
¿Se puede cambiar la disposición de las cortinas?
Sí. Las disposiciones de cortinas y lados abiertos se pueden personalizar según la línea de visión del operador, el acceso al equipo y el enrutamiento de cables.
¿Se incluye lastre?
En este BOQ se incluyen accesorios y tubos de acero de 50 × 2 mm relacionados con el lastre. Sin embargo, el peso de lastre real requerido es específico del proyecto y no está definido en esta página de producto.
¿DragonStage puede fabricar estructuras FOH más pequeñas o más grandes?
Sí. Se pueden personalizar el ancho, la profundidad, la altura del techo, la plataforma de trabajo, el acceso, el cerramiento y los componentes auxiliares.
