4273-BS300 Diseño de armazón de aluminio conectado por perno de tubo redondo curvo personalizado para estructura de iluminación de sala de exposiciones
Vistas:12 Autor:Editor del sitio Hora de publicación: 2026-08-02 Origen:Sitio
4273-BS300 Diseño de armazón de aluminio conectado por perno de tubo redondo curvo personalizado para estructura de iluminación de sala de exposiciones
Referencia del archivo de dibujo
Índice de dibujo
4273
Archivo de dibujo relacionado

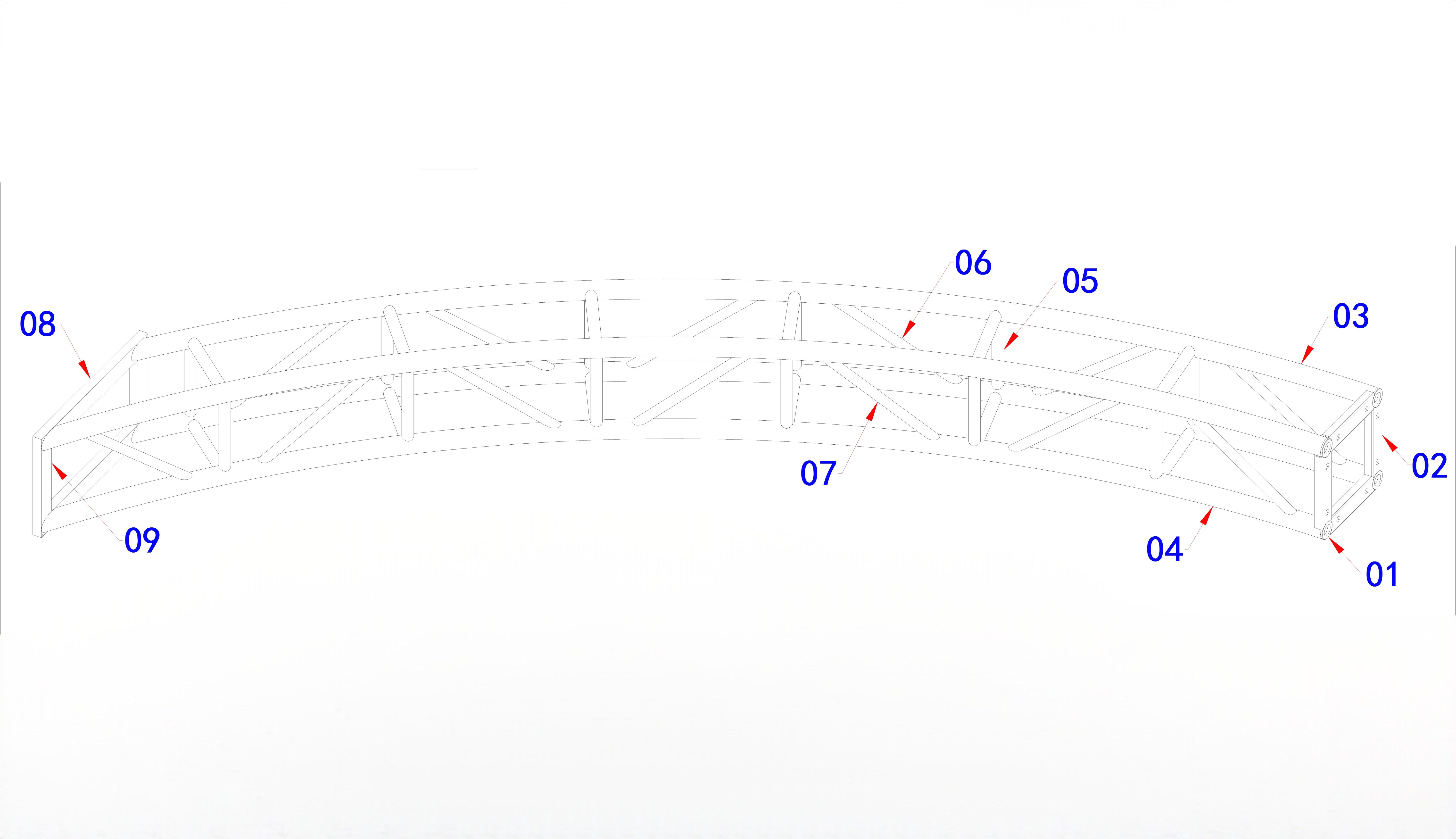

4273-BS300(7.052m) Truss de perno curvo personalizado.jpg
El dibujo de arriba representa una armadura de aluminio de tubo redondo BS300 curvada personalizada, conectada por pernos, diseñada para iluminación de salas de exposiciones y estructuras decorativas.
El índice de dibujos se utiliza como referencia para localizar dibujos CAD y registros de producción relacionados.
Información de dibujo
Artículo
Detalles
Índice de dibujo
4273
Serie de dibujo
Armazón conectado por perno de tubo redondo curvo BS300
Tipo de estructura
Componente de armadura de aluminio curvo personalizado
Solicitud
Estructura de iluminación de sala de exposiciones/estructura decorativa
Sección transversal
Ancho 300 mm × Alto 300 mm
Tubo principal
Tubo redondo de aluminio de 50 mm.
Longitud
7.052m
Ambiente
Aplicación en interiores
Material
Aleación de aluminio
Sistema de conexión
Conexión de perno
Tipo de dibujo
Dibujo CAD 2D
Propósito del diseño
Componente de estructura de iluminación de sala de exposiciones
4273-BS300 Diseño de armadura de perno curvo personalizado para estructura de iluminación de sala de exposiciones
Introducción
Este archivo de dibujos presenta el componente de armazón de aluminio conectado por pernos de tubo redondo curvo personalizado 4273-BS300 desarrollado para estructuras de iluminación de salas de exposiciones e instalaciones decorativas.
El dibujo está indexado bajo referencia 4273y el archivo de dibujo relacionado representa una configuración curva personalizada de gran luz basada en el diseño de armazón de tubo redondo conectado por pernos BS300.
A diferencia de las secciones de truss rectas estándar, este truss curvo BS300 está diseñado para crear una estructura visual en forma de arco para ambientes de exhibición en interiores, arreglos de iluminación y marcos decorativos.
Con una longitud total de 7.052 m , esta configuración demuestra la capacidad de personalización del sistema de truss conectado por pernos BS300 para diseños de lugares especiales.
Descripción general del diseño
El 4273-BS300 adopta una estructura modular de tubo redondo curvo conectado por pernos.
En comparación con las estructuras soldadas fijas, los componentes de celosía conectados por pernos ofrecen ventajas en:
Eficiencia del transporte;
Comodidad de almacenamiento;
Montaje flexible;
Configuración estructural personalizada.
El diseño curvo permite que la estructura cumpla con requisitos arquitectónicos y visuales específicos mientras mantiene las ventajas de los sistemas de vigas de aluminio.
Las aplicaciones típicas incluyen:
Marcos de iluminación para salas de exposiciones;
Estructuras decorativas de interior;
Sistemas de iluminación para lugares de entretenimiento;
Estructuras de visualización personalizadas.
El método de conexión es un factor importante al seleccionar los componentes de la estructura temporal. Se seleccionan diferentes sistemas de conexión, como conexión de espiga, conexión de perno y conexión de placa, según los requisitos de la aplicación.
Puede encontrar más información sobre los métodos de conexión de truss en:
Para estructuras de armadura curva personalizadas, el componente de armadura curva es solo una parte del sistema completo.
La configuración final depende de:
Lapso total;
Requisitos de curvatura;
Carga de equipos;
Estructura de soporte;
Entorno de instalación.
En comparación con la armadura recta estándar, la armadura curva requiere un control de fabricación adicional porque el radio y la geometría general afectan directamente la precisión del ensamblaje.
La aleación de aluminio se utiliza ampliamente en estructuras de exposiciones y eventos debido a sus características de ligereza, resistencia a la corrosión y apariencia limpia.
Para futuras solicitudes de compra, este archivo de dibujos se puede conectar con:
Armazón de perno de tubo redondo curvado BS300
Posible configuración del producto:
Truss curvo BS300 × 7.052m
Aplicaciones relacionadas:
Armazón de iluminación para exposiciones;
Estructura Curva Decorativa;
Marco de eventos en interiores.
El archivo de dibujos demuestra la capacidad de diseño personalizado de Dragon Stage, mientras que las páginas de productos brindan información y especificaciones de compra.
Preguntas frecuentes
1. ¿Para qué se utiliza principalmente el truss curvo 4273-BS300?
El truss curvo 4273-BS300 está diseñado principalmente para estructuras de iluminación de salas de exposiciones, marcos decorativos e instalaciones personalizadas para eventos en interiores.
2. ¿Qué diferencia a este truss BS300 de los trusses curvos estándar?
Esta configuración está personalizada con una longitud más larga de 7.052 m y está diseñada específicamente para diseños estructurales de salas de exposiciones.
3. ¿Puede Dragon Stage personalizar diferentes longitudes de curvas?
Sí. La longitud, la curvatura y la configuración estructural se pueden personalizar según los requisitos del proyecto.
4. ¿Por qué utilizar cerchas unidas por pernos para estructuras de exhibición?
La armadura conectada con pernos proporciona ventajas en transporte, almacenamiento e instalación flexible en comparación con las estructuras soldadas permanentes.
5. ¿Se puede utilizar esta estructura en exteriores?
Este diseño específico está destinado a aplicaciones de exhibición en interiores. Las aplicaciones en exteriores requieren una consideración adicional de las condiciones ambientales y los requisitos estructurales.
Aviso de diseño
Los dibujos que se muestran en este archivo se proporcionan con fines de referencia para demostrar la capacidad de diseño personalizado de Dragon Stage.
El diseño estructural final debe confirmarse de acuerdo con los requisitos reales del proyecto, las condiciones de carga, el entorno de instalación y los requisitos de seguridad aplicables.
