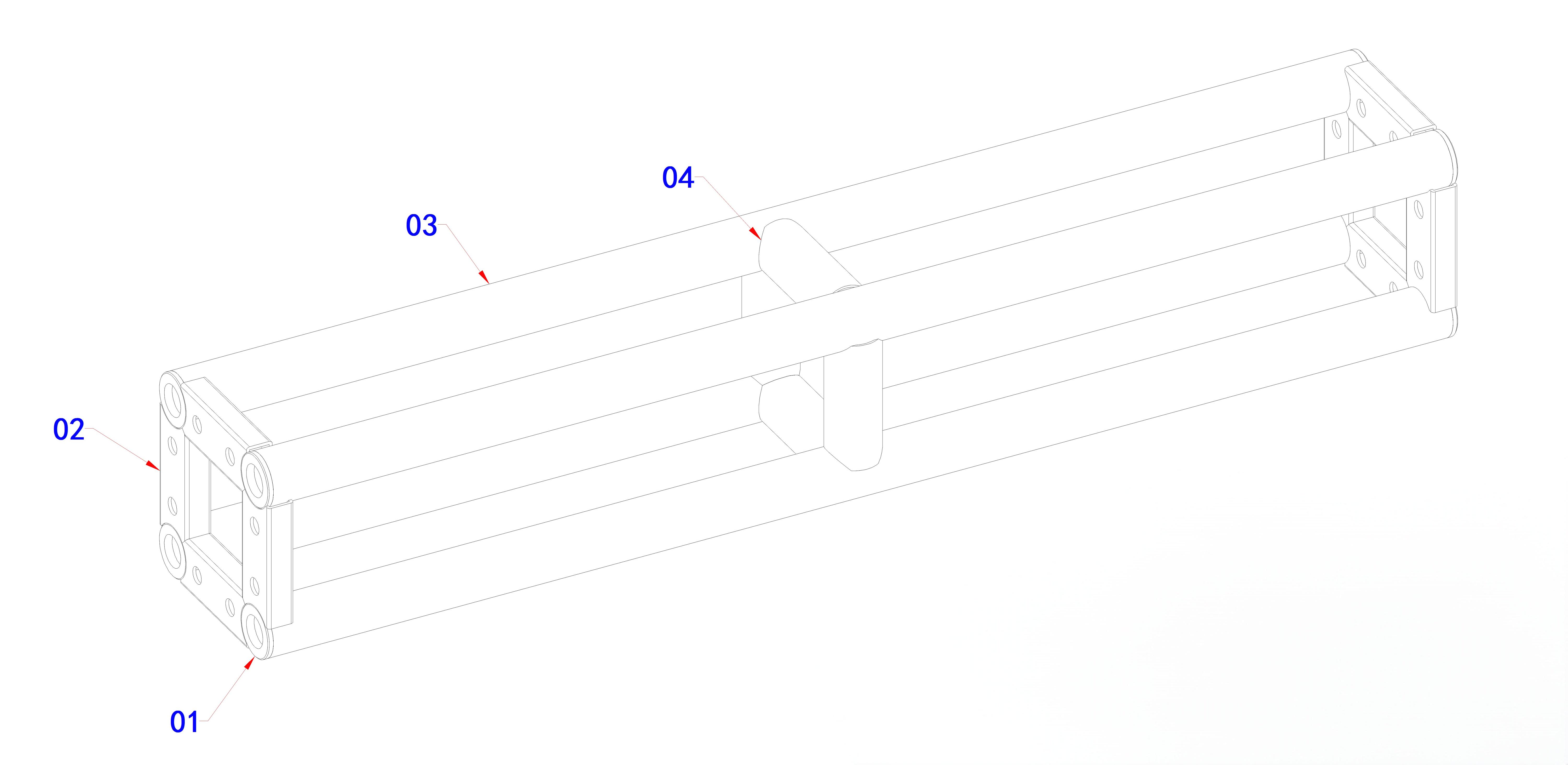

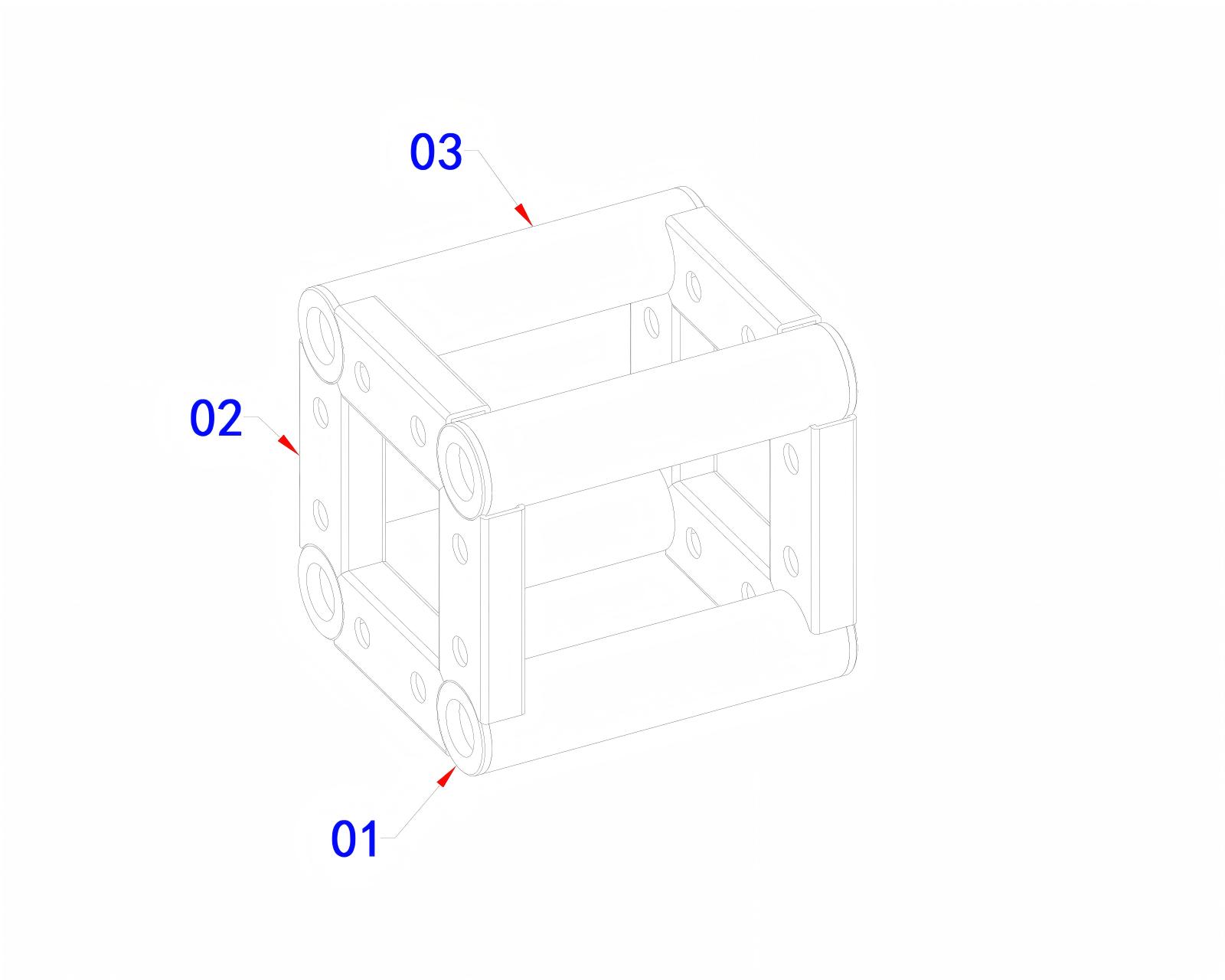

Los dibujos anteriores representan diferentes longitudes y configuraciones curvas del diseño de armazón de aluminio conectado con pernos de tubo redondo BS200 desarrollado para estructuras de techos al aire libre, estructuras de carpas y aplicaciones para eventos pequeños.
Los índices de dibujos se utilizan como referencias para localizar dibujos CAD y registros de producción relacionados.
Información de dibujo
Artículo
Detalles
Índice de dibujo
4062/4327
Serie de dibujo
Armazón conectado por perno de tubo redondo BS200
Tipo de estructura
Componente de armadura de aluminio curvado y de longitud personalizada
Solicitud
Estructura de dosel para exteriores/Estructura de techo para eventos pequeños/Estructura de iluminación
Sección transversal
Ancho 200 mm × Alto 200 mm
Tubo principal
Tubo redondo de aluminio de 50 mm.
Longitudes disponibles
0,2 m/1,2 m/Configuración curva personalizada

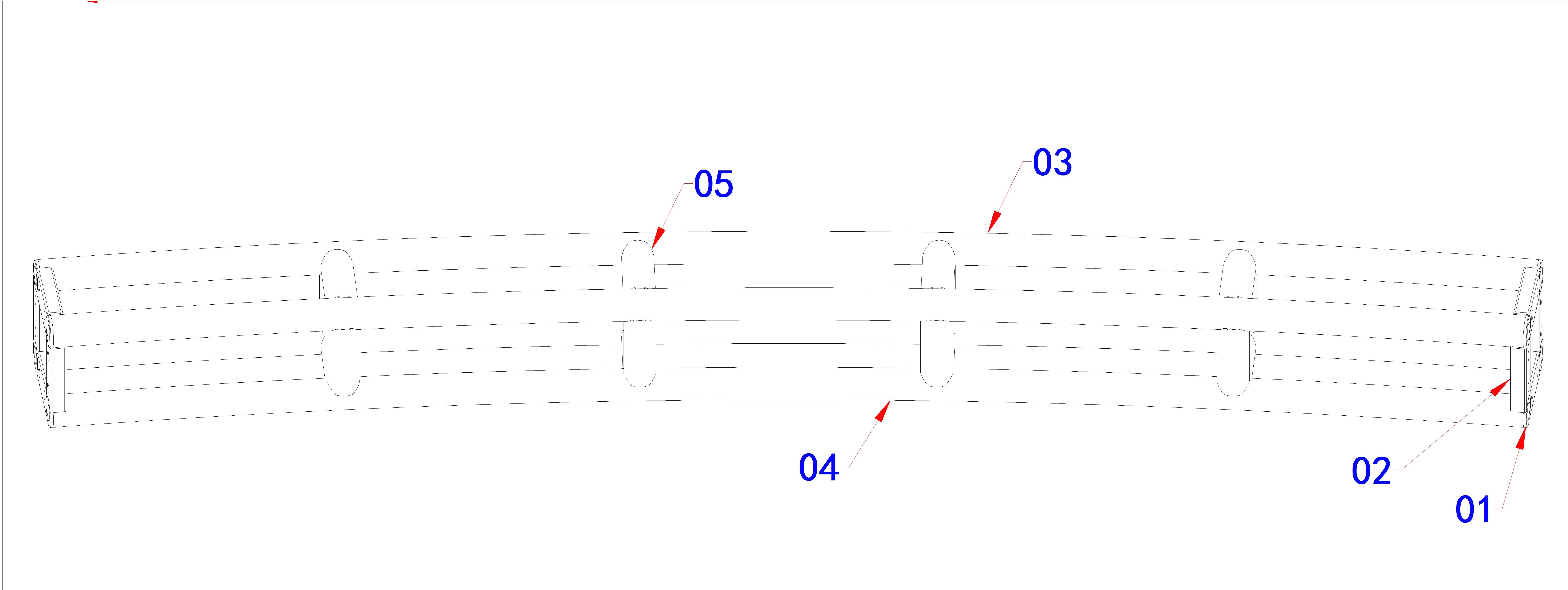

Configuración curva
R8888M Radio personalizado
Ambiente
Aplicaciones al aire libre
Material
Aleación de aluminio
Sistema de conexión
Conexión de perno
Tipo de dibujo
Dibujo CAD 2D
Propósito del diseño
Componente de estructura de techo y estructura de iluminación
Diseño de armadura de perno de tubo redondo 4062/4327-BS200 para estructuras de techo al aire libre
Introducción
Este archivo de dibujos presenta el componente de armazón de aluminio de tubo redondo conectado con pernos 4062/4327-BS200 desarrollado para estructuras de marquesinas para exteriores, estructuras de tiendas de campaña y aplicaciones para eventos pequeños.
El dibujo está indexado con las referencias 4062 y 4327 , y los archivos de dibujos relacionados incluyen diferentes configuraciones de longitud y diseños curvos fabricados según el mismo concepto estructural.
A diferencia de los sistemas de armazón de iluminación rectos estándar, el diseño de tubo redondo conectado por pernos BS200 se desarrolla como un componente estructural flexible para aplicaciones personalizadas.
Al proporcionar diferentes longitudes rectas, secciones de conexión cortas y configuraciones curvas, la misma serie de vigas se puede adaptar a diferentes diseños de techo, diseños de marquesinas y estructuras para eventos.
Descripción general del diseño
El 4062/4327-BS200 adopta una estructura modular conectada por pernos que utiliza tubos redondos de aluminio y conexiones de placa terminal.
En comparación con las estructuras soldadas fijas, los componentes de celosía conectados por pernos ofrecen ventajas en:
Eficiencia del transporte;
Comodidad de almacenamiento;
Montaje flexible;
Configuración estructural personalizada.
El diseño del tubo redondo proporciona una apariencia suave y es adecuado para aplicaciones donde tanto la función estructural como la apariencia visual son importantes.
El método de conexión es un factor importante al seleccionar los componentes de la estructura temporal. Se seleccionan diferentes sistemas de conexión, como conexión de espiga, conexión de perno y conexión de placa, según los requisitos de la aplicación.
Puede encontrar más información sobre los métodos de conexión de truss en:
Para estructuras temporales al aire libre, los componentes de armadura individuales son solo una parte del sistema estructural completo.
La configuración final depende de:
Dimensiones totales del techo;
Disposición estructural;
Material para cubrir tejados;
Entorno eólico;
Requisitos de equipo;
Condiciones de instalación.
Los componentes de armadura curva requieren una consideración especial porque el radio, la posición de la conexión y las condiciones de carga pueden afectar el rendimiento estructural final.
La selección de materiales también afecta el desempeño estructural. La aleación de aluminio se usa ampliamente en estructuras temporales debido a sus características de ligereza, resistencia a la corrosión y apariencia superficial adecuada.
Para futuras solicitudes de compra, este archivo de dibujos se puede conectar con:
Armazón de perno de tubo redondo BS200
Posibles configuraciones del producto:
BS200 × 0,2 m
BS200 × 1,2m
Truss curvo personalizado BS200
El archivo de dibujos demuestra la capacidad de diseño personalizado de Dragon Stage, mientras que las páginas de productos brindan información y especificaciones de compra.
Preguntas frecuentes
1. ¿Para qué se utiliza principalmente la armadura atornillada de tubo redondo BS200?
La armadura de tubo redondo BS200 está diseñada principalmente para estructuras de marquesinas para exteriores, estructuras de tiendas de campaña, techos para eventos pequeños y estructuras ligeras personalizadas.
2. ¿Se puede fabricar la armadura BS200 como secciones curvas?
Sí. El sistema BS200 se puede personalizar en configuraciones curvas según el radio requerido y el diseño del proyecto.
3. ¿Por qué se incluyen diferentes longitudes en un mismo archivo de diseño?
Porque estos dibujos pertenecen a la misma serie estructural y utilizan el mismo concepto de conexión. Se desarrollan diferentes configuraciones según los diferentes requisitos del proyecto.
4. ¿Cuál es la diferencia entre el armazón de tubo redondo BS200 y el armazón de iluminación estándar?
El diseño del tubo redondo BS200 se centra más en estructuras personalizadas, marcos de marquesinas y aplicaciones decorativas, mientras que los sistemas de armazones de iluminación estándar están diseñados principalmente para la suspensión de equipos.
5. ¿Puede Dragon Stage proporcionar soluciones personalizadas de estructura de techo y marquesina?
Sí. Dragon Stage puede proporcionar soluciones personalizadas que incluyen diseño estructural, selección de componentes y soporte de fabricación.
Aviso de diseño
Los dibujos que se muestran en este archivo se proporcionan con fines de referencia para demostrar la capacidad de diseño personalizado de Dragon Stage.
El diseño estructural final debe confirmarse de acuerdo con los requisitos reales del proyecto, las condiciones de carga, el entorno de instalación y los requisitos de seguridad aplicables.
