El refuerzo de armadura es un sistema de soporte estructural que se utiliza para mejorar la estabilidad, transferir cargas laterales y prevenir la deformación estructural en sistemas de armadura. Los tipos de arriostramiento comunes incluyen arriostramiento diagonal, arriostramiento transversal, arriostramiento lateral, arriostramiento oscilante y arriostramiento en K.
En los sistemas de armadura de aluminio, el refuerzo hace mucho más que simplemente "soportar" la estructura. Su verdadera función de ingeniería es crear sistemas triangulares estables, redistribuir cargas, evitar el pandeo y transferir fuerzas horizontales de forma segura a los cimientos.
Sin un refuerzo adecuado, incluso un sistema de armadura fuerte puede volverse inestable debido al viento, cargas dinámicas o condiciones de carga desiguales.
Referencias estructurales relacionadas:
¿Qué es el refuerzo de armaduras?
El refuerzo de armadura se refiere a los miembros estructurales adicionales que se utilizan para estabilizar un sistema de armadura y transferir fuerzas entre componentes estructurales.
Los sistemas de refuerzo comunes incluyen:
Estos miembros ayudan a transformar marcos rectangulares inestables en sistemas triangulares estables.
Por qué es importante el refuerzo de armaduras
El objetivo principal del refuerzo es controlar:
Sin arriostramiento, una armadura puede deformarse en forma de paralelogramo bajo fuerzas horizontales.
El refuerzo proporciona una ruta de carga alternativa que redistribuye estas fuerzas de forma segura por toda la estructura.
Cómo el refuerzo de armadura transfiere cargas estructurales
El principal principio de ingeniería del arriostramiento de armaduras es:
Transferencia de ruta de carga
El arriostramiento convierte fuerzas laterales inestables en tensiones axiales o fuerzas de compresión dentro de los miembros estructurales.
Ruta típica de transferencia de carga:
Carga de viento/fuerza sísmica
→ Sistema de techo o muro
→ Elementos de arriostramiento
→ Nodos de armadura principal
→ Columnas o soportes
→ Cimentación
Este es uno de los comportamientos estructurales más importantes en la ingeniería de armaduras.
1. Transferencia de cargas horizontales
Los cordones de la armadura principal están diseñados principalmente para cargas verticales.
Los sistemas de arriostramiento resisten:
cargas de viento
fuerzas sísmicas
cargas vivas desiguales
balanceo lateral
Ejemplo
En sistemas de armadura de techo:
Fuerza del viento
→ transferida a refuerzos transversales
→ transferida a uniones de armadura
→ transferida a columnas
→ transferida a soportes de base
Sin refuerzos, toda la estructura puede torcerse o colapsar hacia los lados.
Referencia de ingeniería al aire libre:
2. Creando estructuras triangulares estables
Una de las funciones más importantes del arriostramiento es crear estabilidad geométrica.
Un rectángulo no es inherentemente estable.
Un triángulo es estable.
Al agregar tirantes diagonales, la estructura se vuelve rígida.
Sin refuerzo
Un marco rectangular de cuatro miembros puede deformarse bajo carga.
Con refuerzo
La riostra diagonal transfiere la fuerza a través del marco y evita la deformación.
Es por esto que la geometría triangular es fundamental en los sistemas de truss.
3. Prevención del pandeo de miembros en compresión
El arriostramiento también estabiliza los miembros comprimidos, como las cuerdas superiores.
Los miembros de compresión tienden naturalmente a pandearse hacia los lados.
El refuerzo proporciona sujeción lateral.
Esto obliga a la cuerda a permanecer alineada y soportar la carga axialmente.
Efecto de ingeniería
Fuerza de compresión
→ restringida por una riostra
→ redistribuida entre miembros vecinos
→ transferida de forma segura a los soportes
Esto aumenta dramáticamente la estabilidad estructural.
Por qué el refuerzo es fundamental en los sistemas de armazones de techos grandes
Experiencia en armaduras de techo de gran luz:
levantamiento del viento
fuerzas de torsión
movimiento dinámico
carga desigual
A medida que aumenta la luz, el arriostramiento se vuelve cada vez más importante.
Los sistemas grandes suelen utilizar:
refuerzo transversal
apuntalamiento del portal
refuerzo lateral del techo
refuerzo de balanceo de la torre

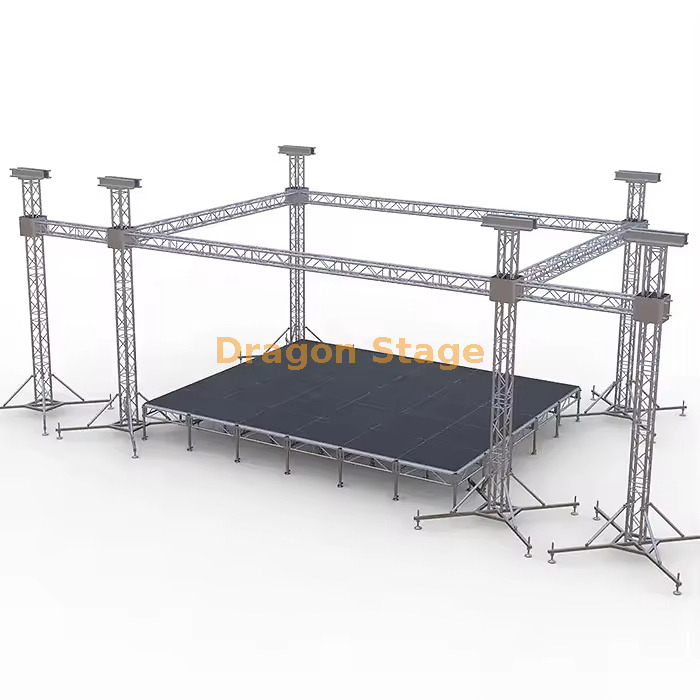

Aplicaciones comunes:
sistemas de techo de concierto
torres de altavoces
Estructuras de soporte LED
techos de escenarios al aire libre
Referencias del sistema relacionadas:
Tipos comunes de refuerzo de armadura
Tipo de refuerzo | Función principal |
|---|
Refuerzo transversal | Resiste el movimiento lateral |
Refuerzo diagonal | Crea estabilidad triangular. |
Refuerzo lateral | Estabiliza los miembros de compresión. |
Refuerzo K | Soporta estructuras profundas |
Refuerzo del portal | Estabiliza los marcos finales. |
Refuerzo de balanceo | Controla el movimiento lateral dinámico |
Fallas estructurales comunes sin el refuerzo adecuado
Pandeo lateral
Los miembros de compresión se doblan hacia los lados.
Inestabilidad torsional
La estructura se tuerce bajo carga.
Redistribución de carga desigual
Las fuerzas se concentran en los puntos débiles.
Balanceo dinámico
El movimiento aumenta con el viento o la vibración.
Relación entre varetaje, acordes y miembros web
Un sistema de truss funciona como una red integrada de transferencia de carga.
Acordes principales
Llevar fuerzas primarias de tensión y compresión.
Miembros web
Transfiera las fuerzas cortantes internamente.
Miembros de refuerzo
Estabilizar el sistema y redistribuir las fuerzas laterales.
Juntos, crean un sistema estructural completo.
Artículos relacionados:
Por qué es importante la ruta de carga en ingeniería estructural
En ingeniería real, las cargas siempre deben tener un camino continuo.
Si un componente estructural no logra transferir la carga correctamente:
Los sistemas de refuerzo garantizan que las fuerzas continúen moviéndose de forma segura a través de la estructura.
Este es uno de los principios más importantes en ingeniería estructural.
Preguntas frecuentes
¿Cuál es el objetivo principal del arriostramiento de armaduras?
Para mejorar la estabilidad y transferir fuerzas laterales de forma segura a través de la estructura.
¿El refuerzo aumenta la capacidad de carga?
Indirectamente, sí.
El refuerzo mejora la estabilidad y previene el pandeo, lo que permite que los miembros de compresión funcionen de manera efectiva.
¿Por qué son importantes los tirantes diagonales?
Los tirantes diagonales crean una geometría triangular, lo que evita la deformación estructural.
¿Se requieren sistemas de arriostramiento para estructuras de armazones para exteriores?
Sí. Los sistemas exteriores experimentan importantes fuerzas de viento y laterales.
Conclusión
El arriostramiento de armaduras es uno de los sistemas estructurales más importantes en la ingeniería de armaduras moderna. Transforma fuerzas laterales inestables en fuerzas axiales controladas, estabiliza los miembros de compresión y crea rutas de carga seguras en toda la estructura.
Sin un refuerzo adecuado, incluso los sistemas de celosía de alta resistencia pueden fallar bajo condiciones de carga dinámica o lateral.
En los sistemas profesionales de armazones de techo y escenarios, los refuerzos no son un accesorio opcional, sino una parte fundamental de la seguridad estructural y el desempeño de ingeniería.
