Rampa modular de aluminio para escenario de eventos, con retroceso de 9,82x3,23 m, para acceso en silla de ruedas y carga de equipos de concierto

peso del embalaje: 1350 kg

volumen de embalaje: 10cbm

Información del producto

Descripción del Producto

La rampa modular de aluminio para escenario DragonStage de 9,82 x 3,23 m proporciona una ruta de acceso inclinada continua entre el nivel del suelo y un escenario temporal elevado para eventos.

En lugar de extender la rampa completa en una dirección, la estructura utiliza dos tramos de rampa paralelos conectados por un rellano giratorio intermedio . El usuario recorre un tramo de rampa, gira en el rellano y continúa en la dirección opuesta.

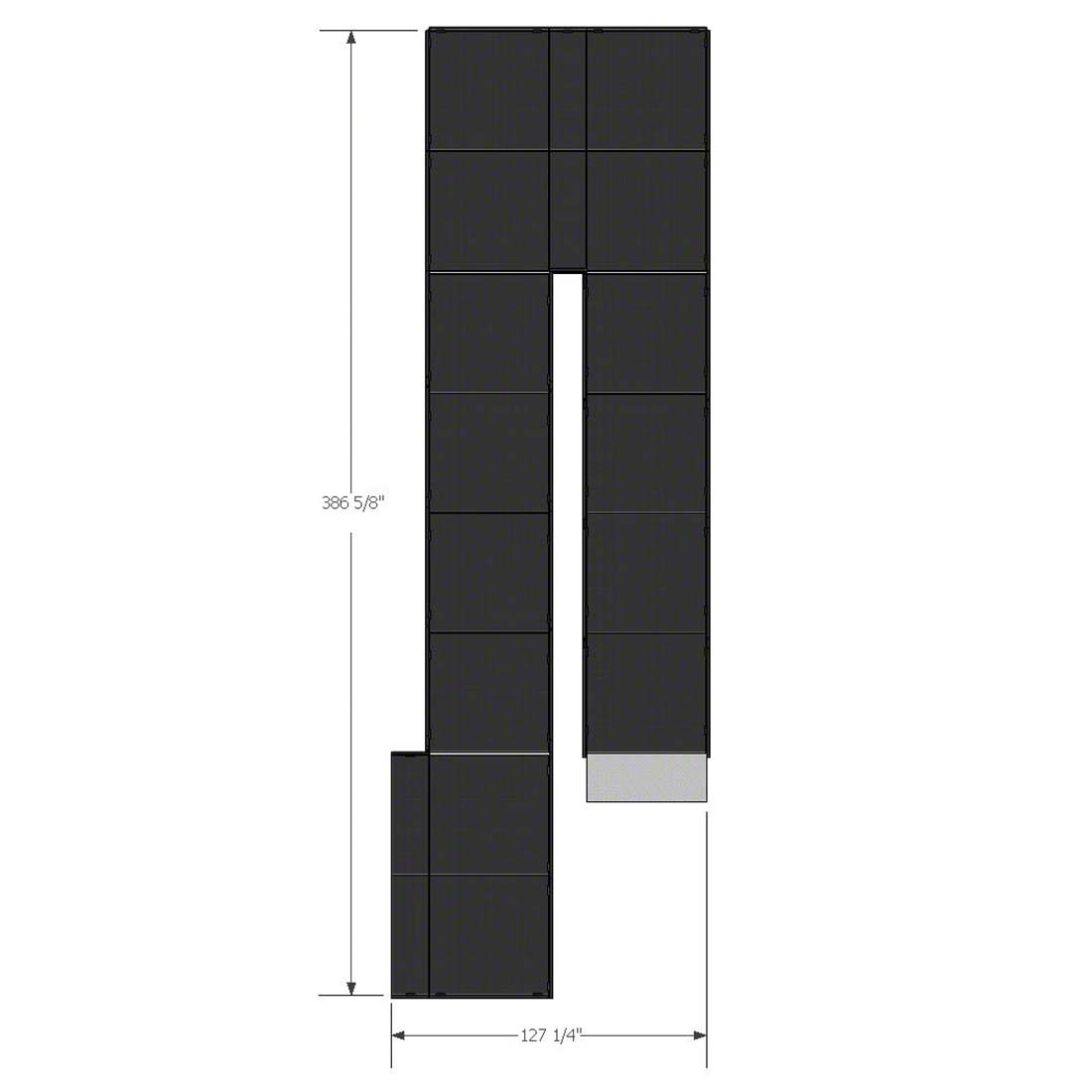

La huella total que se muestra en el dibujo es aproximadamente:

32 pies 2⅝ pulg × 10 pies 7¼ pulg
9,82 m × 3,23 m

Este diseño es especialmente útil cuando el lugar del evento es relativamente estrecho y no tiene suficiente espacio para una rampa de acceso larga, recta o ancha en forma de L.

La superficie de la rampa utiliza secciones de plataforma modulares estándar de 4 × 4 pies/1,22 × 1,22 m , lo que permite transportar, ensamblar, almacenar, reemplazar y reconfigurar la estructura completa en módulos individuales.

Para otras configuraciones de rampa modular, consulte Rampa de aluminio típica.

Para conocer etapas temporales coincidentes, consulte Plataforma de escenario.

Diseñado para acceso a sillas de ruedas y equipos para eventos

Esta rampa es adecuada para proyectos que necesitan algo más práctico que solo escaleras.

Para el acceso del personal, puede disponer de un recorrido inclinado para:

• usuarios de sillas de ruedas

• artistas intérpretes o ejecutantes

• altavoces

• personal del evento

• equipos de producción

Para el movimiento de equipos, se puede utilizar para artículos con ruedas adecuados como:

• maletas de vuelo para conciertos

• cajas de equipos de iluminación

• carros para equipos de audio

• cajas de cables

• carros de producción

• otros equipos para eventos con ruedas

El peso requerido del equipo y la carga de la rampa deben confirmarse antes de fabricar la configuración final del soporte.

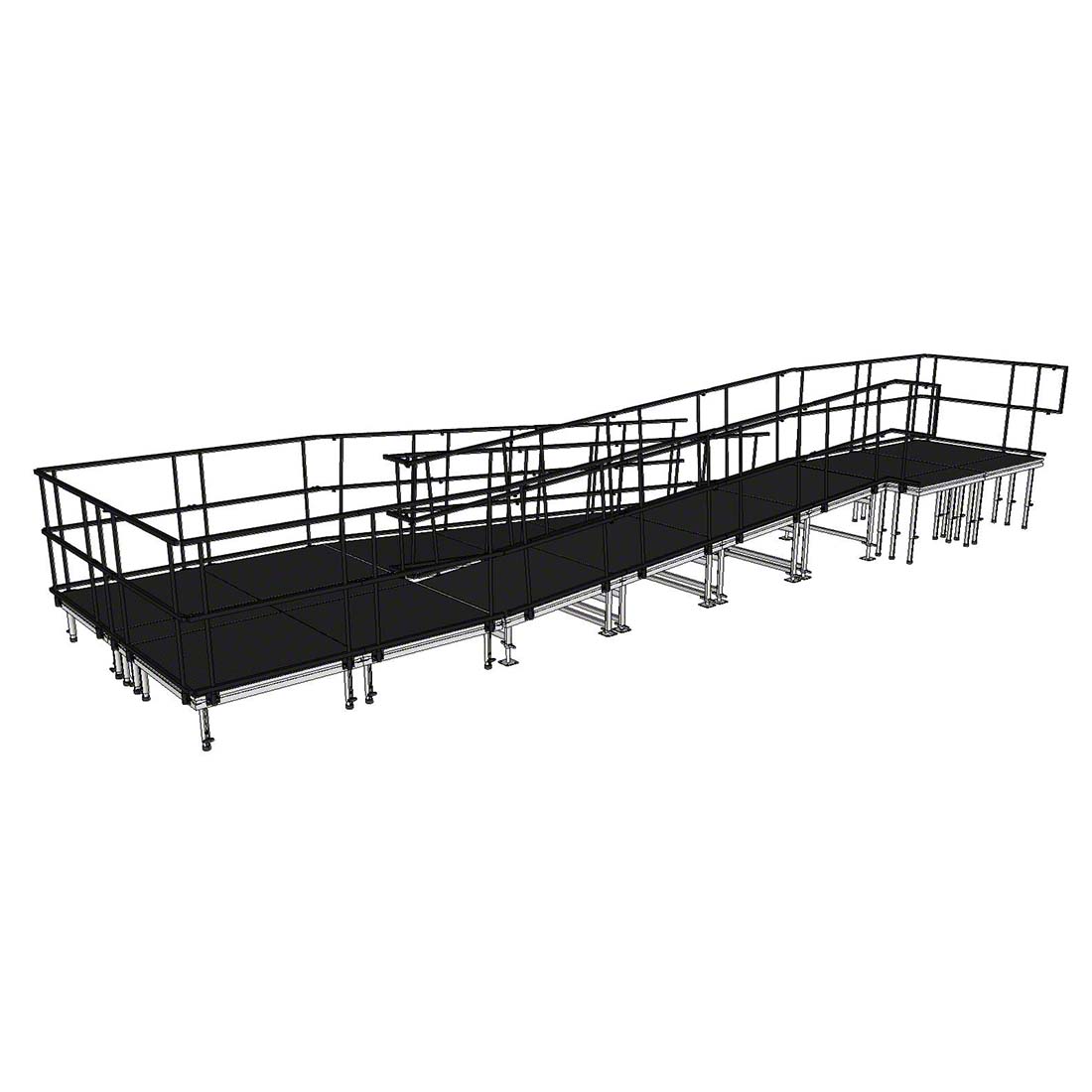

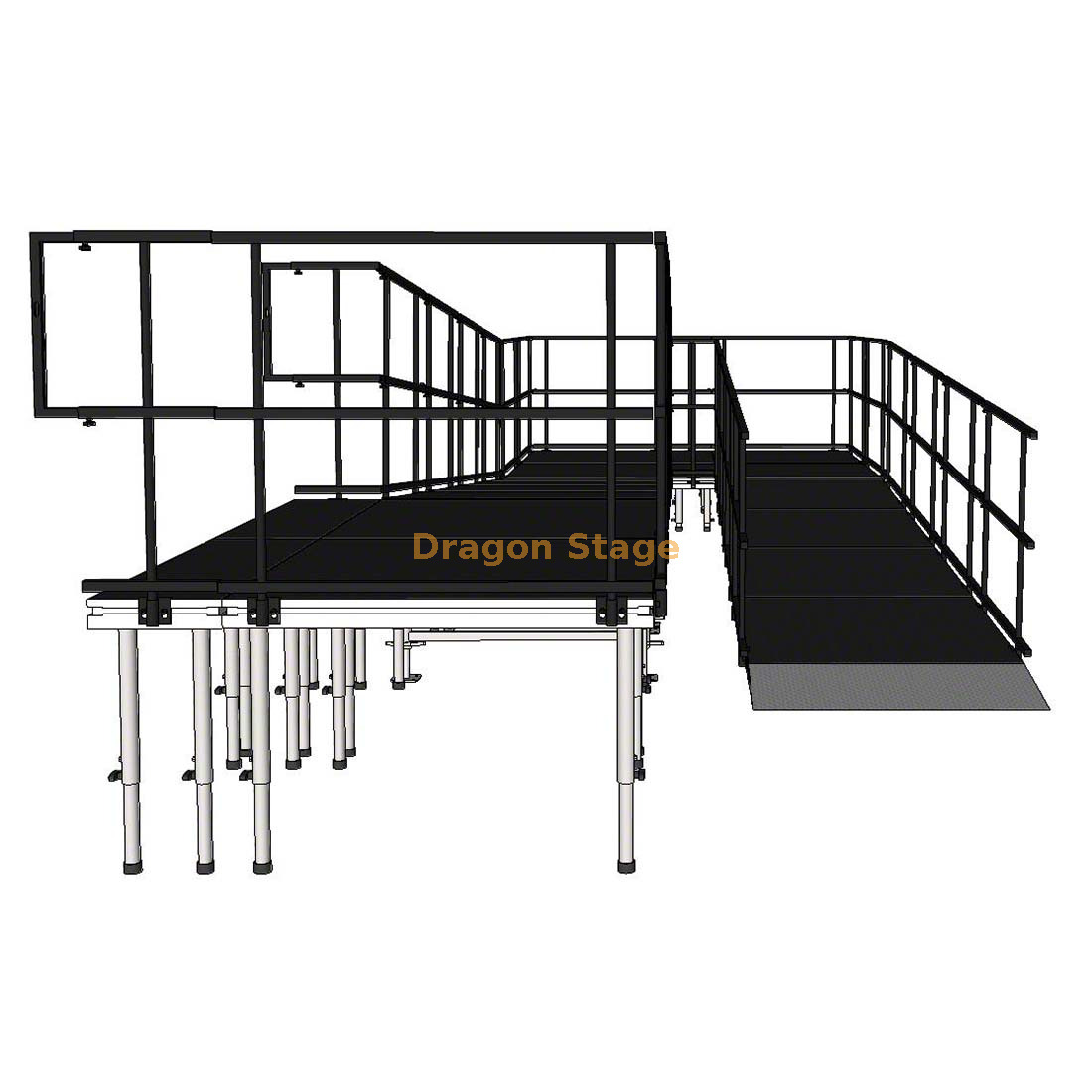

Diseño en zigzag con aterrizaje giratorio

La característica definitoria de este producto es su configuración en forma de U/en curva..

El diseño consta de:

• primer recorrido en rampa inclinada

• aterrizaje de giro intermedio

• segunda rampa paralela

• área de entrada inferior

• área de conexión del escenario superior

• barandillas continuas

La vía de acceso se pliega efectivamente sobre sí misma.

Esto le da a la rampa una ruta larga y utilizable y al mismo tiempo mantiene el ancho total del sitio en aproximadamente 3,23 m..

Por qué una rampa en zigzag funciona bien detrás o al lado de un escenario de concierto

Los sitios para conciertos y eventos a menudo tienen espacio limitado porque es posible que el área circundante ya contenga:

• equipo de sonido

• estructuras LED

• casos de iluminación

• carpas detrás del escenario

• barriers

• rutas de cable

• intérpretes y técnicos

Se puede colocar una rampa en zigzag a lo largo del costado o la parte trasera del escenario sin requerir una gran área abierta directamente frente al público.

Esto lo hace especialmente práctico como rampa de carga de equipos de concierto o como vía de acceso entre bastidores.

Plataformas de rampa modulares estándar de 4 × 4 pies

Cada módulo de plataforma estándar mide:

4 × 4 pies / aproximadamente 1,22 × 1,22 m

El tamaño modular repetido se puede utilizar para:

• secciones de rampa inclinadas

• aterrizajes intermedios

• áreas de transición

• áreas de conexión del escenario

Este enfoque de módulo común ayuda a simplificar:

• embalaje

• transporte

• almacenamiento

• instalación

• reemplazo

• futura expansión

El número final de plataformas de rampa y componentes de soporte depende de la altura real del escenario y de la configuración confirmada.

Barandillas de doble cara

Se instalan barandillas a ambos lados de la ruta de acceso completa..

Altura de barandilla confirmada:

3,28 pies/1,0 m

Las barandillas continúan a lo largo de las secciones inclinadas y áreas de giro para proporcionar una ruta claramente definida para el personal y el equipo.

Huella compacta para una ruta de acceso larga

La principal ventaja de esta configuración es su tamaño relativamente estrecho.

La estructura completa ocupa aproximadamente:

9,82 m de largo × 3,23 m de ancho

mientras se utilizan dos tramos de rampa paralelos.

En comparación con una rampa en forma de L de 90 grados, el diseño en curva requiere menos espacio lateral y, por lo tanto, es más fácil de colocar al lado de un escenario, edificio, área detrás del escenario o zona de producción.

Características principales

• Huella total aprox. 9,82 × 3,23m

• Huella imperial aprox. 32 pies 2⅝ pulg × 10 pies 7¼ pulg

• Configuración en forma de U/retroceso

• Dos tramos de rampa paralelos

• Aterrizaje con giro intermedio

• Secciones de plataforma modulares estándar de 1,22 × 1,22 m / 4 × 4 pies

• Estructura de soporte de aluminio

• Barandillas a ambos lados

• Altura de la barandilla 1 m / 3,28 pies

• Adecuado para acceso al escenario en silla de ruedas

• Adecuado para cargar equipos de conciertos.

• Adecuado para equipos de producción con ruedas

• Construcción modular y reutilizable

• Configuración personalizada disponible

Aplicaciones típicas

• Rampas de carga de material de concierto

• Acceso al backstage del concierto

• escenarios del festival

• Acceso al escenario para sillas de ruedas

• Etapas de eventos corporativos

• Etapas escolares y de graduación.

• Etapas de la iglesia

• Plataformas de exposición

• Etapas de eventos públicos

• Rutas de equipos de producción.

• Acceso al estuche de vuelo

• Plataformas de actuación temporales

¿Por qué utilizar una rampa en lugar de escaleras para el equipamiento de eventos?

Las escaleras son útiles para las personas pero inconvenientes para los equipos de producción con ruedas.

Una rampa continua permite que el equipo adecuado permanezca sobre ruedas mientras se desplaza entre el nivel del suelo y el escenario.

Esto puede resultar especialmente útil para:

• casos de vuelo

• equipo de iluminación

• accesorios de audio

• cables

• equipo de control

• hardware de producción más pequeño

El peso real permitido del equipo debe confirmarse de acuerdo con la estructura final de la rampa.

Estructura modular de aluminio

La rampa completa se ensambla como una estructura modular temporal en lugar de una unidad soldada permanentemente.

Esto ofrece a las empresas de eventos una flexibilidad práctica para:

• transporte

• almacenamiento compacto

• configuración repetida

• reemplazo de piezas individuales

• cambiando los diseños del escenario

• diferentes alturas de plataforma

• futura extensión o reducción

Para otros componentes de acceso relacionados, consulte Accesorios de escenario.

Cómo confirmar la configuración de rampa correcta

Antes de la producción, proporcione:

• altura del escenario terminado

• longitud de tierra disponible

• ancho de terreno disponible

• posición preferida de entrada a la rampa

• posición de conexión de etapa

• Uso principal: acceso para sillas de ruedas, carga de equipos o ambos.

• tipo de equipo

• carga requerida

Estos detalles permiten a DragonStage finalizar la pendiente de la rampa, las cantidades de la plataforma, las alturas de los soportes, la disposición del descanso y la configuración de las conexiones.

Nota importante sobre el producto

La configuración del producto confirmada incluye:

• tamaño total: 386⅝ pulgadas × 127¼ pulgadas

• tamaño métrico: aproximadamente 9,82 × 3,23 m

• plataforma estándar: 4 × 4 pies / 1,22 × 1,22 m

• diseño en zigzag/en forma de U

• dos rampas paralelas

• aterrizaje de giro intermedio

• estructura de soporte de aluminio

• barandillas a ambos lados

• altura de la barandilla: 1 m / 3,28 pies

La altura final de la etapa, la pendiente de la rampa, la carga permitida, la disposición del soporte y los detalles de la conexión deben confirmarse de acuerdo con el proyecto real.

Preguntas frecuentes

¿Cuál es el tamaño total de esta rampa?
La huella total es de aproximadamente 386⅝ pulgadas × 127¼ pulgadas , equivalente a aproximadamente 32 pies 2⅝ pulgadas × 10 pies 7¼ pulgadas , o aproximadamente 9,82 m × 3,23 m.

¿Qué tipo de rampa es esta?
Es una rampa de escenario modular en forma de U con dos rampas paralelas y un rellano giratorio.

¿Qué tamaño tiene cada panel de rampa estándar?
Cada plataforma de rampa estándar mide 4 × 4 pies / aproximadamente 1,22 × 1,22 m.

¿Qué altura tienen las barandillas?
La altura de la barandilla confirmada es de 1 m / aproximadamente 3,28 pies.

¿Se instalan barandillas en ambos lados?
Sí. Se instalan barandillas a ambos lados de la ruta de la rampa.

¿Se puede utilizar esta rampa para acceso en silla de ruedas?
Sí. El diseño inclinado continuo se puede configurar para el acceso al escenario en silla de ruedas de acuerdo con la altura final del escenario y la configuración de la rampa.

¿Se pueden mover equipos de conciertos por esta rampa?
Sí. Se puede configurar para equipos de concierto con ruedas adecuados, como maletas de viaje, carros y equipos de producción.

¿Por qué utilizar un diseño en curva?
Las dos rampas paralelas permiten que una ruta de acceso relativamente larga se ajuste a un espacio estrecho.

¿Es esto adecuado para uso detrás del escenario?
Sí. Su estrecha anchura total lo hace especialmente práctico junto o detrás de escenarios de conciertos y eventos.

¿Se puede invertir la dirección en zigzag?
Sí. La configuración modular se puede organizar de acuerdo con el diseño real del lugar del evento.

¿Se puede personalizar el tamaño total?
Sí. La longitud, la disposición del rellano, la altura de conexión del escenario y la cantidad de la plataforma se pueden ajustar según el proyecto.

¿Puede DragonStage suministrar el escenario junto con la rampa?
Sí. La rampa se puede suministrar junto con un sistema Stage Platform completo .

¿Por qué elegir DragonStage?

DragonStage suministra sistemas de escenario completos junto con rampas modulares, escaleras, barandillas y otros accesorios de acceso a eventos.

Para las rampas de carga de equipos, no sólo consideramos las dimensiones exteriores generales. La altura del escenario, el tipo de equipo, la carga requerida, el ancho disponible del sitio y la dirección de acceso afectan la configuración final.

CTA suave

Para cotización por favor proporcione:

• altura del escenario

• dimensiones disponibles del sitio

• requisito de acceso para sillas de ruedas

• tipo de equipo a mover

• peso aproximado del equipo

• dirección de rampa preferida

• uso interior o exterior

DragonStage puede entonces confirmar la configuración de rampa modular adecuada.
