Comprensión de la secuencia de construcción de un escenario de concierto con techo hidráulico moderno
Los grandes escenarios de conciertos al aire libre parecen levantarse casi sin esfuerzo en unos pocos días.
Para los espectadores, a menudo parece como si un escenario completo apareciera de la noche a la mañana.
En realidad, cada componente sigue una secuencia de construcción cuidadosamente planificada. El techo, las columnas de soporte, el sistema de elevación hidráulico, los puntos de aparejo y el equipo suspendido deben ensamblarse en el orden correcto para garantizar la seguridad estructural, la eficiencia de la instalación y el funcionamiento confiable.

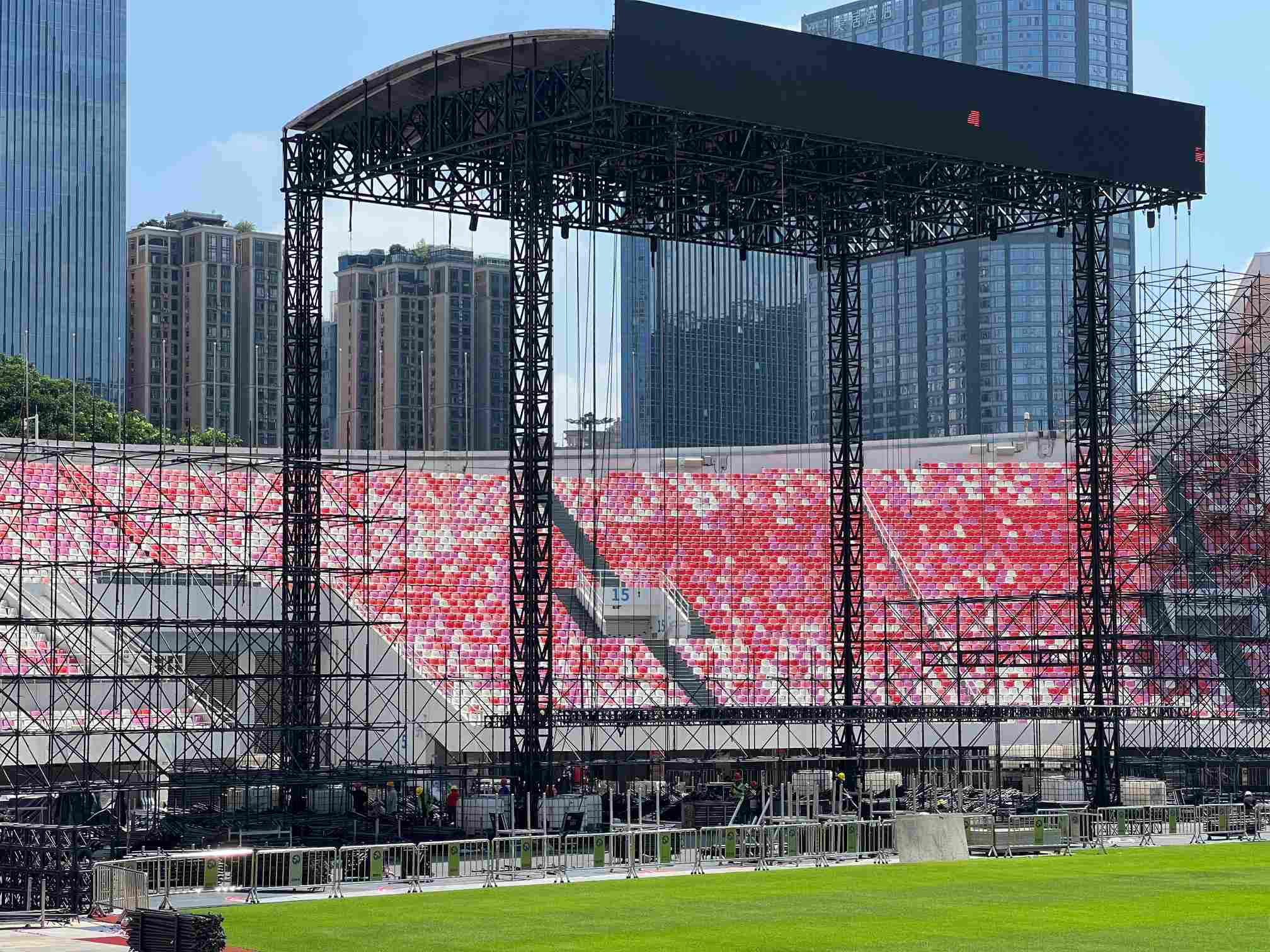

Durante la construcción del Festival de Música Guangzhou Pearl Beer Festival 2026, observamos la instalación de un moderno escenario con techo hidráulico. A diferencia de los sistemas tradicionales de techo con polipasto de cadena, en esta etapa se utilizó un techo elevable con cilindro eléctrico combinado con estructuras Ringlock y vigas de techo de aluminio.
Observación de ingeniería

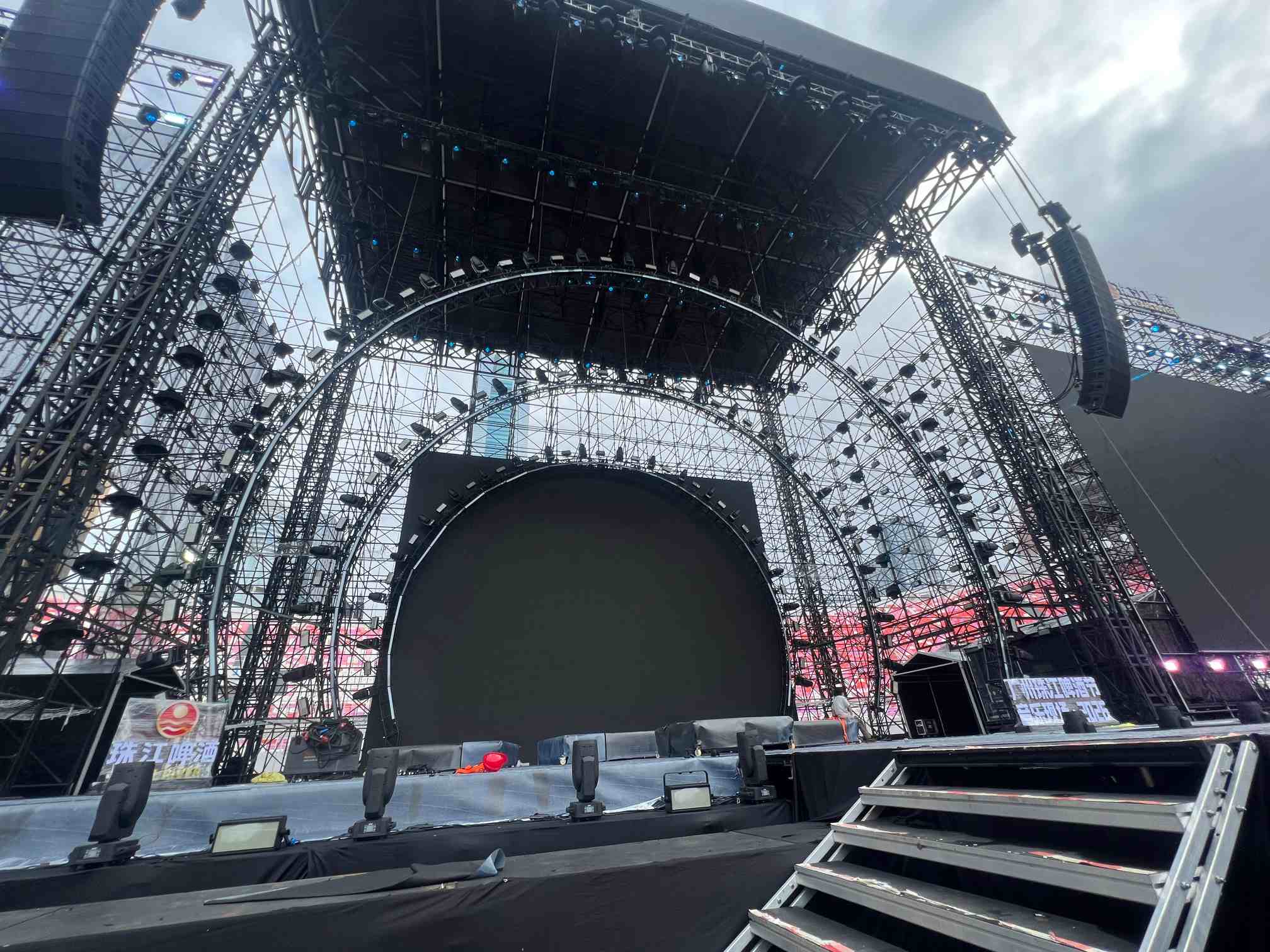

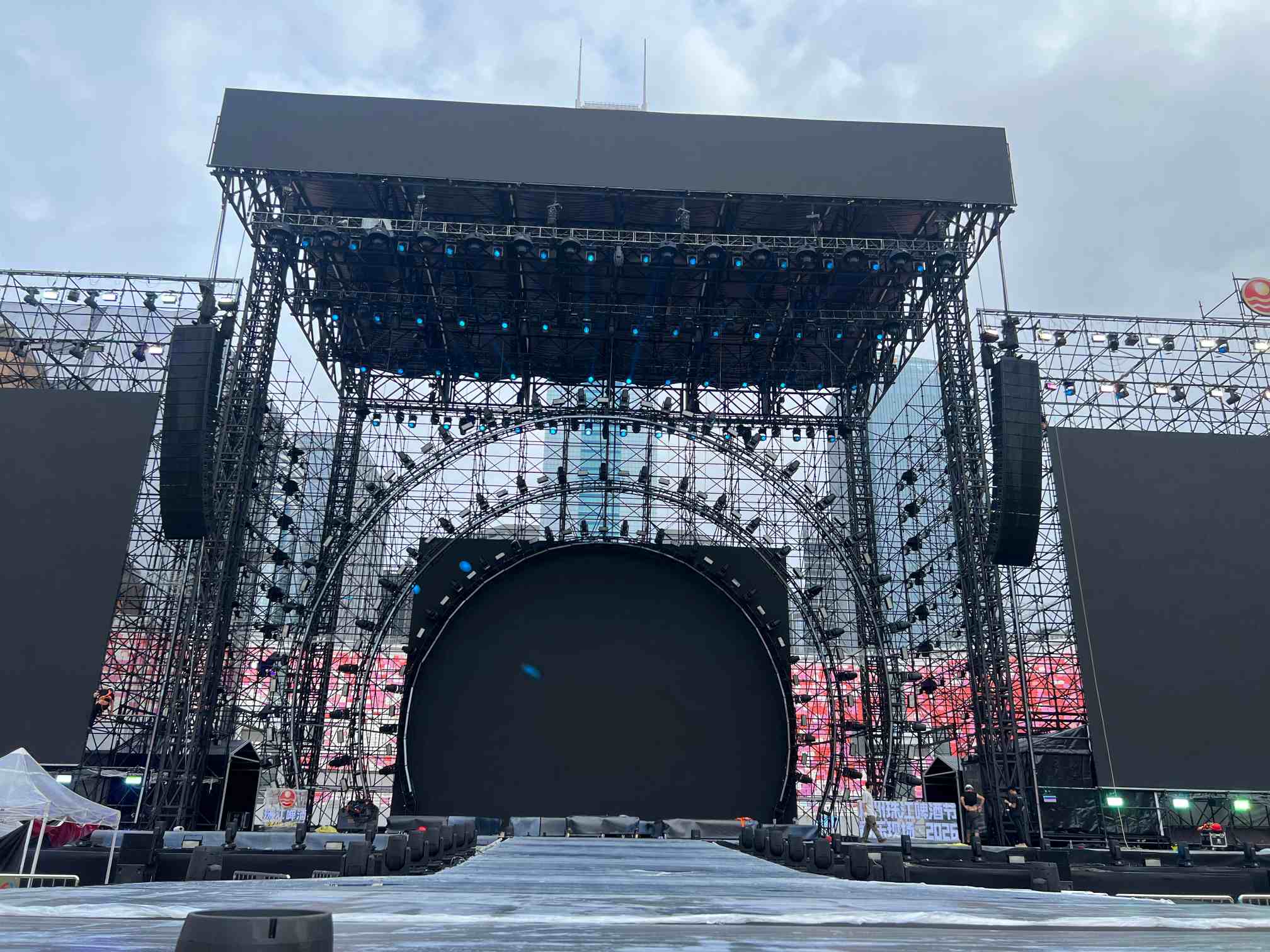

La principal etapa observada durante este proyecto consistió principalmente en:
Un sistema de techo elevable hidráulico
Cuatro columnas elevadoras de acero
Estructura de soporte de acero
Cerchas de techo de aluminio curvadas
Membrana de techo integrada
Delantal de lluvia delantero
Marco LED frontal
Sistema de aparejo suspendido
Altavoces line array principales
Juntos, estos sistemas formaron el núcleo estructural del concierto, mientras que a su alrededor se construyeron estructuras Ringlock adicionales, sistemas de refuerzo de sonido y extensiones de actuación para completar el lugar.
Secuencia de construcción del escenario
Fase 1: establecer la línea central del escenario
La construcción comienza estableciendo la línea central del escenario.
Esta línea de referencia determina la posición de cada componente estructural importante, incluidas las columnas del techo, la viga frontal, la pared LED y el área de actuación.
Cualquier error introducido en esta etapa afectará la alineación de toda la estructura.
Fase 2: Ubique las cuatro columnas principales
Una vez confirmada la línea central, se marcan con precisión las posiciones de las cuatro columnas principales del techo.
Estas cuatro columnas definen la huella del sistema de techo hidráulico y se convierten en los soportes estructurales principales para todo el techo del escenario.
El posicionamiento preciso es esencial porque el techo debe permanecer cuadrado durante todo el proceso de elevación.
Fase 3: instalar los marcos de base de acero
Debajo de cada columna de elevación se instalan bases de acero de alta resistencia.
Estas bases transfieren las cargas del techo al sistema de cimentación temporal y al mismo tiempo proporcionan suficiente estabilidad durante el proceso de elevación.
A diferencia de las estructuras de andamios convencionales, la fuerza de elevación hidráulica se transmite directamente a través de estas bases.
Fase 4: instalar las primeras secciones de columna
Los primeros tramos de las columnas elevadoras de acero se montan sobre los bastidores de base.
Estas secciones iniciales proporcionan suficiente altura para la instalación de los cilindros hidráulicos de elevación manteniendo la estabilidad durante el montaje inicial.
Fase 5: instalar los cilindros de elevación hidráulicos
A continuación se instalan cuatro cilindros elevadores eléctricos entre las secciones de columna superior e inferior.
A diferencia de los sistemas de techo con polipasto de cadena, donde el equipo de elevación cuelga sobre el techo, en este diseño el mecanismo de elevación permanece al nivel del suelo.
Los cilindros hidráulicos empujan el techo hacia arriba desde abajo en lugar de tirarlo hacia arriba desde arriba.
Esta diferencia cambia fundamentalmente toda la secuencia de construcción.
Fase 6: instalar las secciones de la segunda columna
Una vez asegurados los cilindros elevadores, se montan las segundas secciones de columna.
En esta etapa, el sistema de elevación completo comienza a tomar forma y está listo para soportar la instalación del techo.
Fase 7: ensamblar las vigas del techo
Las principales vigas de acero del techo se instalan entre las cuatro columnas.
Estas vigas establecen el marco estructural que soporta las armaduras del techo, las cargas de iluminación y los equipos de producción suspendidos.
Una vez completado, el techo comienza a parecerse a su geometría estructural final sin dejar de permanecer cerca del nivel del suelo.
Las vigas del techo también proporcionan los puntos de conexión principales para las vigas de iluminación , que luego sostienen cientos de accesorios de iluminación utilizados durante la actuación. Los lectores que no estén familiarizados con estas estructuras también pueden encontrar útil nuestra guía Lighting Truss .
Fase 8: ensamblar la estructura del techo de aluminio curvado
El techo en sí consta de vigas de aluminio curvadas que sostienen la membrana del techo.
Elegir aluminio en lugar de acero proporciona varias ventajas de ingeniería.
En primer lugar, el aluminio reduce significativamente la carga muerta soportada por el sistema de elevación hidráulico.
La reducción del peso del techo reduce las fuerzas transmitidas a través de los cilindros de elevación, las columnas y los cimientos, al tiempo que mejora la eficiencia de la instalación.
Esta filosofía de ligereza se utiliza ampliamente en toda la ingeniería moderna de Truss System , donde el aluminio proporciona un excelente equilibrio entre resistencia, peso y eficiencia de transporte.
En segundo lugar, el aluminio ofrece una superficie lisa y resistente a la corrosión que es especialmente adecuada para membranas de tejados tensadas.
La tela del techo se puede estirar firmemente a través del marco de aluminio curvado, produciendo una superficie más limpia con menos arrugas y un mejor drenaje del agua de lluvia.
Esta superficie lisa también reduce la probabilidad de que el agua se estanque durante las fuertes lluvias, una consideración importante para los conciertos al aire libre durante la temporada de lluvias del verano en Guangzhou.
Fase 9: instalar el equipo de aparejo antes de levantar
Una de las observaciones más interesantes durante este proyecto fue que el equipo de aparejo se instaló antes de levantar el techo.
Se prepararon líneas de vida de seguridad, polipastos de cadena y puntos de suspensión mientras el techo permanecía al nivel del suelo.
Trabajar cerca del suelo mejora enormemente la seguridad de la instalación en comparación con montar estos componentes una vez que el tejado ya ha alcanzado su altura final.
También permite instalar armazones de iluminación, motores y otros equipos de producción suspendidos de manera más eficiente durante las fases de construcción posteriores antes de que se ponga en servicio el sistema completo de iluminación de escenario .
También permite instalar armazones de iluminación, motores y otros equipos de producción suspendidos de manera más eficiente durante las fases de construcción posteriores.
Fase 10: instalar la membrana del techo antes de levantarla
A diferencia de los sistemas tradicionales de techo con polipasto de cadena, este diseño hidráulico permite que la membrana del techo se instale casi por completo antes de que comience el levantamiento.
En los sistemas de techo convencionales, partes de la cubierta del techo cerca de las torres elevadoras a menudo permanecen abiertas porque las torres deben pasar hacia arriba a través de la estructura del techo durante el levantamiento.
Sólo después de que el techo alcance su elevación final se podrán completar estas secciones restantes.
Por el contrario, el sistema de elevación por cilindro eléctrico empuja las columnas desde abajo hacia arriba.
Debido a que el mecanismo de elevación está ubicado en la base y no encima del techo, la membrana del techo se puede instalar casi por completo mientras la estructura aún está a la altura de trabajo.
Durante esta etapa también se ensambla el faldón impermeable delantero.
Esta proyección extendida del techo mejora la protección contra el clima al dirigir el agua de lluvia lejos del área de actuación frontal y al mismo tiempo proporciona refugio adicional para los artistas y el equipo.
Fase 11: instalar la viga frontal
Una vez terminada la membrana del tejado, se monta la viga frontal.
Este haz soporta varios sistemas de producción importantes, incluidas las posiciones principales de iluminación frontal y los altavoces primarios de arreglo en línea.
Debido a que sobresale más allá del techo principal, también contribuye al soporte estructural de la plataforma para lluvia.
Una vez terminada, la viga frontal se convierte en uno de los miembros estructurales con mayor carga de todo el sistema de techo porque soporta tanto el equipo de iluminación como el sistema principal de Stage Sound .
Fase 12: instalar los marcos de LED
Los marcos de soporte LED de aluminio colocados fuera del techo principal se ensamblan mientras la estructura del techo permanece cerca del nivel del suelo.
La instalación temprana de estos marcos permite que las grandes pantallas LED se integren de manera más eficiente durante la construcción posterior sin requerir un trabajo excesivo a gran altura.
Los marcos de soporte LED se instalan independientemente de la membrana del techo para que el mantenimiento y reemplazo de la pantalla se pueda realizar sin afectar la estructura primaria del techo.
Fase 13: levante todo el techo progresivamente
Esta es quizás la etapa más distintiva de todo el proceso de construcción.
El techo no se eleva hasta su altura final en una operación continua.
En cambio, el proceso sigue una secuencia repetitiva:
levantar el techo
↓
Instalar secciones de columna adicionales
↓
levantar de nuevo
↓
Instalar más secciones de columna
↓
Continúe hasta alcanzar la altura requerida.
Con este método progresivo, toda la estructura del tejado alcanza finalmente una altura de aproximadamente 20 metros.
Debido a que los cilindros de elevación permanecen en la base, el techo se puede elevar de forma segura manteniendo un buen control sobre la estructura durante toda la operación.

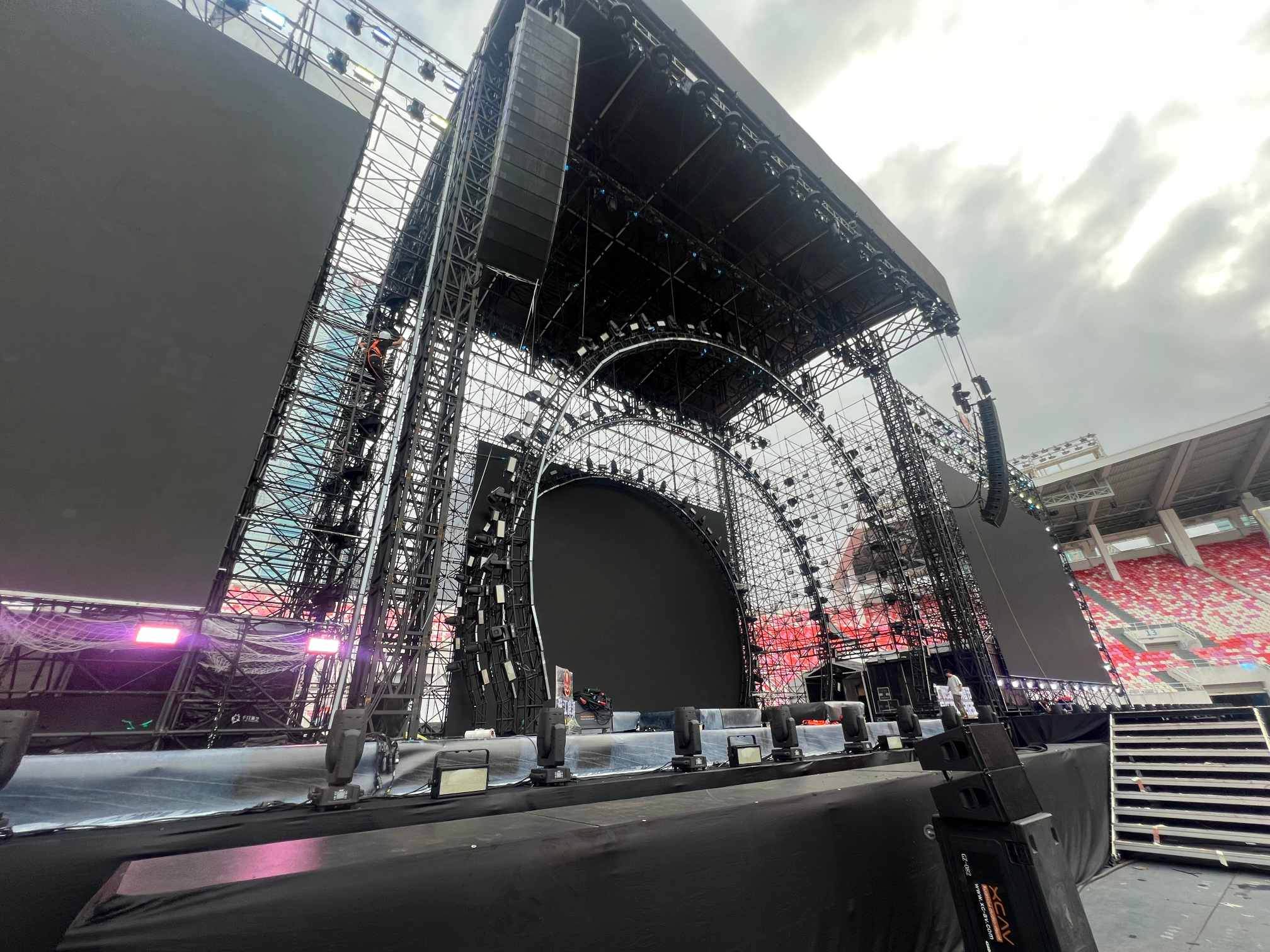

Fase 14: suspender los sistemas Line Array principales
Una vez que el techo alcanza su elevación de diseño, los altavoces principales en línea se suspenden de la viga frontal debajo de la plataforma para lluvia.
Su posición final proporciona la altura y el ángulo de proyección necesarios para la cobertura de la audiencia principal, manteniendo al mismo tiempo los altavoces protegidos debajo del alero del techo.
La construcción se trata de secuencia, no de velocidad
Para los espectadores, el escenario de un concierto parece elevarse notablemente rápido.
Sin embargo, la velocidad sólo es posible porque cada fase ha sido cuidadosamente planificada.
La línea central debe establecerse antes de colocar las columnas.
Las columnas deben completarse antes de poder ensamblar el techo.
El equipo de aparejo se instala antes del levantamiento.
La membrana del techo se completa antes de la elevación.
El techo se levanta progresivamente y no de una vez.
Cada fase prepara la siguiente.
El resultado es una estructura temporal capaz de soportar de forma segura iluminación, pantallas LED, sistemas de sonido y miles de kilogramos de equipos de producción suspendidos en tan solo unos días.
Aunque los espectadores normalmente sólo ven el escenario terminado, cada componente ya ha sido coordinado con el diseño del lugar, el sistema de sonido y el flujo de trabajo de producción. La relación entre estos sistemas se explora más a fondo en ¿Por qué está ubicado el FOH en el medio del área de audiencia?.
Mirando hacia el futuro en esta serie
Este artículo se ha centrado exclusivamente en la etapa del techo hidráulico.
Otros sistemas importantes observados durante este proyecto se analizarán por separado, incluidos:
Las estructuras Ringlock que sostienen las alas del escenario, los sistemas LED y las instalaciones detrás del escenario.
El escenario de pasarela y el escenario B circular que extienden la actuación hacia el público.
El sistema de protección del suelo utilizado para salvaguardar la pista de atletismo del estadio durante la construcción.
Las carpas detrás del escenario, las rutas de circulación de los artistas y el recinto de producción temporal.
Si desea comprender cómo funcionan juntos estos sistemas individuales, puede continuar con los siguientes artículos de ingeniería:
En conjunto, estos artículos explican no sólo cómo se construye un escenario de concierto, sino también por qué cada sistema estructural y de producción está ubicado donde está.
