El bloque de manga de soporte de suelo Truss está diseñado específicamente para el trussing de 400 mm serie F44 y cuenta con 4 lados de conexión. Nuestro F44 Truss es reconocido como el sistema de soporte de escenario más confiable de la industria, diseñado para cumplir con los más altos estándares de seguridad y rendimiento. Con su capacidad para soportar varias estructuras, proporciona una gran comodidad en la construcción y puede funcionar como un bloque de ángulo de cuatro direcciones para vigas de diferentes tamaños.
Este bloque de esquina/bloque de manga se utiliza principalmente junto con una torre de soporte de suelo de 400 mm y ofrece una solución de armazón resistente pero liviana, lo que lo hace ideal para DJ móviles, bandas, presentaciones al aire libre, clubes nocturnos, producciones móviles en vivo o instalaciones permanentes.
Información del producto
| Especificación | del artículo |
| Tipo de producto | Bloque de manga de torre de soporte terrestre |
| Marca | DragónEtapa |
| Serie de bloques de manga | F44 |
| Tamaño nominal | 400x400mm |
| Armazón compatible | F34 aprox. 290 mm / F44 400 mm |
| Caras de conexión | 4 lados |
| Función principal | Conexión de la viga horizontal a la torre de soporte terrestre |
| Uso típico | Torre de soporte terrestre / Armazón de techo / Soporte LED / Armazón para eventos |
| Compatibilidad | Debe ser confirmado antes de realizar el pedido. |
| Configuración personalizada | Disponible según sistema de truss |
Descripción del Producto

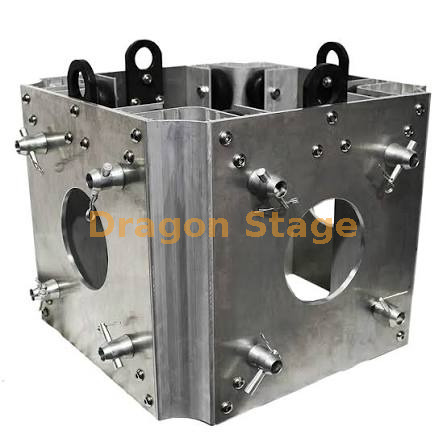

El bloque de funda de soporte de suelo DragonStage F44 de 400 x 400 mm está diseñado como el nodo de conexión principal entre la torre vertical y las vigas horizontales en un sistema de armadura de soporte de suelo.
Este modelo utiliza un cuerpo de bloque de manguito de 400x400 mm con cuatro caras de conexión y está configurado para funcionar con F34 compatible de aprox. Disposiciones de truss de 290 mm y truss F44 de 400 mm .
En lugar de ser sólo un conector de esquina fijo, el bloque de manguito se utiliza como parte del sistema de torre, proporcionando posiciones de conexión alrededor del soporte vertical para las principales vigas horizontales.
Para clientes que construyen o reemplazan componentes en un sistema de torre completo, consulte nuestra gama Tower Elements .
Para conocer otros tamaños y configuraciones de armazones de aluminio coincidentes, consulte Armazón de aluminio.
¿Qué hace el bloque de manga?

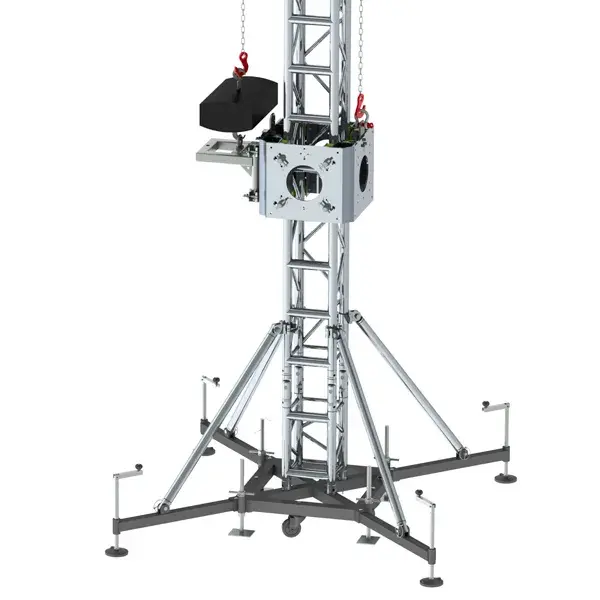

En un sistema de armadura de soporte del suelo, el bloque de manguito crea la unión entre:
torre vertical + viga horizontal
Su configuración de cuatro lados permite conectar miembros de celosía horizontal desde diferentes direcciones según el diseño del sistema.
Las aplicaciones típicas incluyen:
Torres de armadura de techo
Rejillas de iluminación
Estructuras de soporte de pantallas LED
Sistemas de vigas de soporte al suelo
Estructuras de truss para conciertos y eventos.
Para configuraciones completas de soporte de LED, también puede ver el armazón de soporte de suelo LED.
Conexión F34 y F44
Una característica útil de este bloque de manguito es que se puede configurar para conectar diferentes tamaños de armazones dentro del mismo sistema de soporte.
Para este producto:
Esto es útil cuando el proyecto utiliza una viga F44 más grande junto con una torre F34 más pequeña o un componente de armadura secundaria.
Sin embargo, F34 y F44 no son automáticamente universales en todos los truss de todos los fabricantes . Antes de realizar el pedido, se deben verificar la posición del conector, el espaciado de los tubos, las especificaciones de la espiga y las dimensiones exteriores reales.
Conexión de cuatro lados
El bloque de manguito proporciona cuatro lados de conexión , lo que permite utilizar el mismo componente central para diferentes direcciones del haz.
Dependiendo del sistema de truss, esto puede admitir diseños como:
conexión de viga recta
conexión de haz de dos direcciones
conexión de tres direcciones
conexión de rejilla de celosía de cuatro direcciones
Las caras de conexión no utilizadas pueden permanecer disponibles para futuras ampliaciones del sistema u otra configuración del proyecto.
Para conectores y hardware de torre relacionados, consulte Accesorios del sistema Truss.
Aplicaciones típicas
Sistemas de vigas de techo de aluminio
Armazón de iluminación de apoyo al suelo
Estructuras de soporte de pantallas LED
Sistemas de truss de concierto
Estructuras de celosía de exposición.
Sistemas de producción itinerante
Reemplazo o ampliación de sistemas de torres existentes.
Antes de realizar el pedido: la compatibilidad importa
Un bloque de manguito no debe seleccionarse únicamente con las palabras 'F34' o 'F44'.
Antes de la producción, confirme:
Dimensiones exteriores del truss
Tamaño de la armadura de la torre
Tamaño de la viga
Tipo de conector
Espaciado del tubo principal
Dimensiones del bloque de manguito existente, si se reemplaza uno
Fotos o dibujos de su sistema de truss actual
Si ya tiene un truss de otro proveedor, enviarnos fotografías claras y medidas exactas es más seguro que realizar el pedido solo por el nombre del modelo.
Nota técnica importante
La información actual del producto confirma el formato de bloque de funda F44 de 400x400 mm, cuatro lados de conexión y la configuración de compatibilidad F34/F44. La página existente no proporciona una carga permitida verificada, capacidad de elevación, factor de seguridad o cálculo de ingeniería para este componente individual. Etapa del dragón
Por esta razón, el bloque de manguito debe tratarse como un componente del sistema completo de la torre , no como una indicación independiente de la carga permitida de toda la estructura de celosía.
Preguntas frecuentes
¿Para qué se utiliza un bloque de manguito F44?
Se utiliza como nodo de conexión entre una torre de soporte al suelo y las vigas de celosía horizontales que la rodean.
¿Qué tamaño es este bloque de manga?
Este modelo es un bloque de manguito F44 de 400x400 mm..
¿Se puede conectar tanto el truss F34 como el F44?
Sí. Esta versión está configurada para F34 compatible aprox. Conexiones de truss cuadrado de 290 mm y F44 de 400 mm.
¿Tiene conexiones en los cuatro lados?
Sí. El bloque de manguito proporciona cuatro caras de conexión para diferentes direcciones de la armadura.
¿Es lo mismo que un bloque de esquina normal?
No exactamente. Un bloque de esquina es principalmente un conector de geometría fija. Este producto es principalmente un bloque de torre utilizado dentro de un sistema de soporte terrestre, aunque sus múltiples caras de conexión realizan una función similar de conexión de vigas.
¿Es compatible con algún truss F34 o F44 de otro fabricante?
No automáticamente. Diferentes fabricantes pueden utilizar diferentes espaciamientos de tubos, dimensiones de conectores o geometría de conexión. Confirme las dimensiones antes de realizar el pedido.
¿Puedo usarlo para reemplazar un bloque de manga existente?
Sí, pero proporcione las dimensiones existentes del bloque de manguito, las dimensiones de la armadura, los detalles del conector y las fotografías para que se pueda verificar primero la compatibilidad.
¿Qué información debo enviar para cotizar?
Envíe el tamaño de la armadura de la torre, el tamaño de la armadura de la viga, la configuración F34/F44, el tipo de conector, la cantidad y fotografías o dibujos del sistema existente.
¿Por qué elegir DragonStage?
DragonStage suministra sistemas completos de celosías de aluminio , así como elementos de torre individuales y componentes de repuesto.
Para consultas sobre bloques de manga, nuestro enfoque no es solo el nombre nominal del producto. Podemos verificar la relación de conexión real entre su torre y la viga antes de la producción, lo cual es particularmente útil al ampliar o reparar un inventario de vigas existente.
