Información del producto
| Especificación | del artículo |
| Tipo de producto | Bloque de manga de armadura de aluminio/bloque de elevación de torre |
| Marca | DragónEtapa |
| Tipo de conexión de armadura | Armazón de espiga |
| Opciones de armadura compatibles | 290×290 mm / 390×390 mm / 400×400 mm |
| Opciones de tamaño de bloque de manga | 500×600 mm / 520×760 mm / 600×760 mm |
| Función principal | Conexión torre-viga en sistemas de celosías de apoyo al suelo |
| Material | Aluminio |
| Solicitud | Armazón de techo / Armazón de iluminación / Soporte LED / Torre de soporte terrestre |
| Compatibilidad personalizada | Disponible según dimensiones del truss |
Descripción del Producto

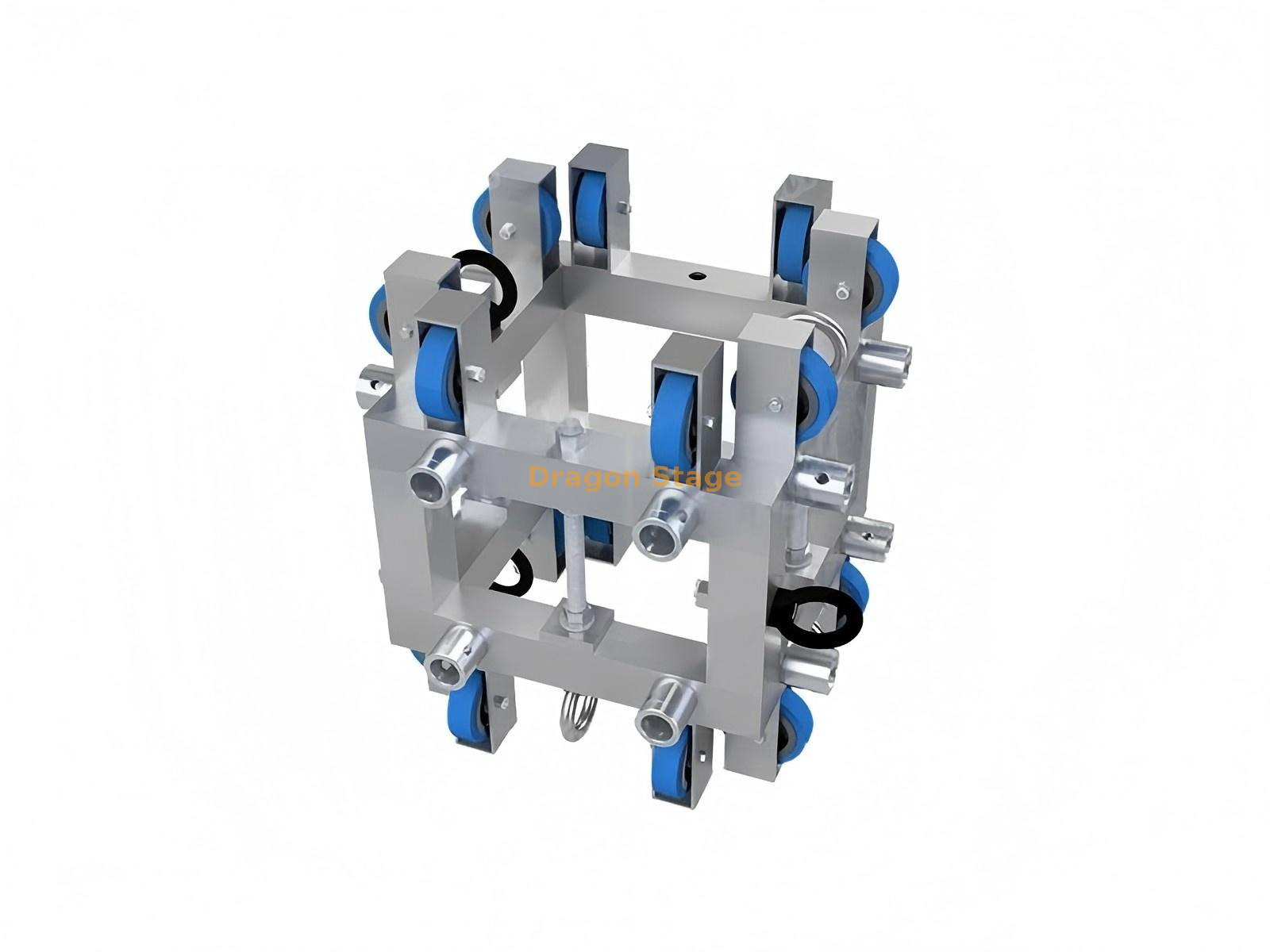

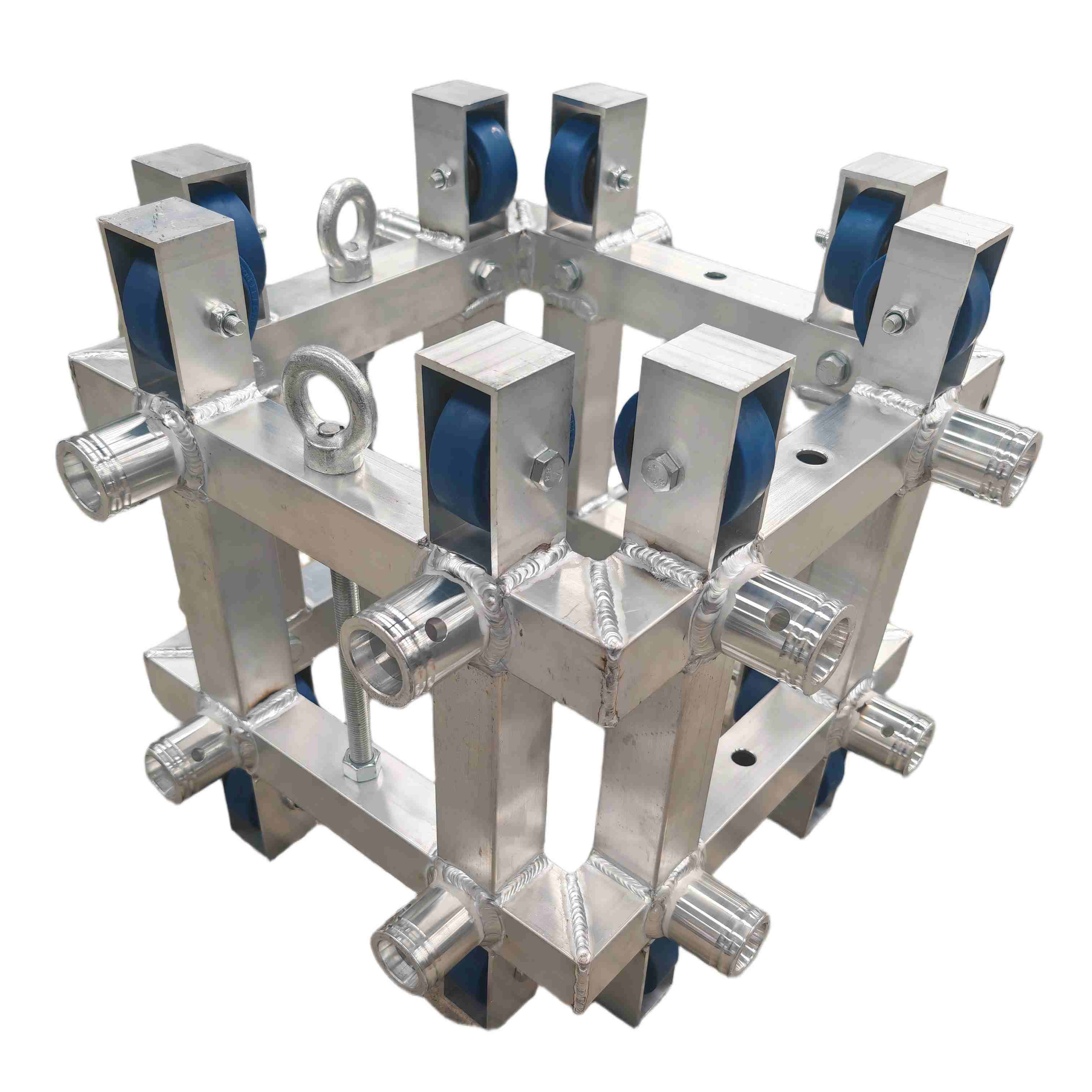

El bloque de manga de armadura de espiga de aluminio DragonStage es uno de los principales componentes de conexión utilizados en un sistema modular de torre de soporte terrestre.
Su trabajo práctico es conectar la armadura de la torre vertical con la armadura de la viga horizontal , creando la unión principal utilizada en estructuras temporales de techo, iluminación, LED y armaduras para eventos.
En un sistema completo de soporte en el suelo, el bloque de manguito funciona junto con componentes como:
armazón de la torre
base
sección de bisagra
sección superior
polipasto o equipo de elevación
armadura de vigas horizontales
estabilizadores y accesorios relacionados
Para otros componentes utilizados en el mismo sistema de torre, consulte Elementos típicos de la torre..
Si selecciona secciones de armadura recta coincidentes, consulte Armazón de espiga estándar.
Bloque de manga de torre de armadura de aluminio para 400*400/400*600 mm
Fabricado con aluminio liviano y de alta calidad que es fácil de transportar e instalar.
Cuidadosamente elaborado por soldadores certificados, con certificaciones CE, TUV y SGS.
Disponible en muchas longitudes para artistas móviles, producciones, clubes nocturnos y tiendas minoristas.
Este aluminio cepillado, duradero y liviano absorbe y refleja la luz, dándole a su configuración una apariencia pulida y atractiva.
Compatibilidad de truss disponible
Esta página de producto actualmente ofrece opciones de bloques de manga para:
Armazón de espiga de 290 × 290 mm
Armazón de espiga de 390 × 390 mm
Armazón de espiga de 400 × 400 mm
Estas dimensiones se refieren a diferentes configuraciones de sistemas de truss.
Sin embargo, las dimensiones nominales por sí solas no son suficientes para garantizar la compatibilidad.
Al reemplazar un bloque de manguito o un armazón de conexión comprado de otro fabricante, confirme también:
dimensiones exteriores de la armadura
Espaciado entre centros del tubo principal
posición del conector
dimensiones del grifo
perfil de la torre
posición de conexión viga-trusa
dimensiones existentes del bloque de camisa
Esto es especialmente importante cuando se mezclan equipos existentes con piezas recién fabricadas.
Para otras familias de armazones, consulte Armazón de aluminio.
Tamaños de bloque de manga disponibles
La lista de opciones de productos existentes:
500×600mm
520×760mm
600×760mm
Estas son diferentes configuraciones de bloque de manga que se ofrecen en la página actual del producto. Etapa del dragón
Se debe seleccionar la versión correcta según la armadura de la torre, la armadura de la viga, la geometría del conector y la disposición de conexión requerida.
Si ya tiene un sistema de torre existente, es preferible enviarnos las medidas originales del bloque de camisa a seleccionar solo entre la serie F nominal o el tamaño de la armadura exterior.
¿Qué hace un bloque de manga en una torre de soporte terrestre?
Un bloque de manguito no es simplemente otro conector de esquina.
En un sistema de torre típico, actúa como nodo de conexión alrededor de la torre vertical , permitiendo que la rejilla de celosía horizontal o la estructura de vigas se conecten a la torre.
Dependiendo de la configuración completa del sistema, se puede utilizar como parte del dispositivo de elevación que eleva la estructura de celosía horizontal a lo largo de la torre durante la instalación.
Es por eso que este componente se encuentra comúnmente en:
Sistemas de tejados sustentados por el suelo
Sistemas de truss de iluminación
Estructuras de soporte LED
Torres de armadura de concierto
Estructuras de eventos temporales
Para aplicaciones de soporte terrestre relacionadas con LED, consulte Armazón de soporte terrestre LED.
Por qué es importante la compatibilidad
Un bloque de manguito se encuentra en una de las interfaces más importantes en un sistema de torre de soporte terrestre.
Una unidad puede parecer similar externamente pero aun así no coincidir debido a diferencias en:
ancho de la torre
ancho de la viga
distancia entre orificios de conexión
posición del grifo
espaciado del tubo principal
geometría del conector
disposición de rueda o guía de bloque de manguito
Entonces, si ya posee un sistema de truss, la pregunta correcta no es simplemente:
'¿Es esto de 290 mm o 400 mm?'
Una comprobación más útil es:
'¿Este bloque de funda coincide con la geometría real de la torre y la viga que ya tengo?'
Esto es particularmente importante para las empresas de alquiler que mantienen inventarios mixtos de diferentes proveedores.
Aplicaciones típicas
Este bloque de manguito se puede utilizar como parte de:
Sistemas de truss de soporte al suelo
Torres de armadura de techo de aluminio
Estructuras de iluminación para conciertos.
Armazón de soporte de pantalla LED
Armazón de escenario de festival
Estructuras de exposición
Sistemas de producción itinerante
Reemplazo o ampliación de sistemas de torres existentes.
Para conectores y hardware relacionados, consulte Accesorios del sistema Truss.
Antes de realizar el pedido
Para confirmar el bloque de manguito correcto, proporcione:
Tamaño exterior de la armadura de la torre
Tamaño exterior de la viga
Dimensiones del conector de espiga
Espaciado de tubos de centro a centro
Dimensiones existentes del bloque de manguito
Fotos de la torre y conexión de vigas horizontales.
Cantidad requerida
Ya sea para un nuevo sistema o para reemplazar un equipo existente
Si es posible, envíe una vista frontal, una vista lateral y un primer plano de la posición del conector.
Esto es mucho más seguro que seleccionar sólo por el nombre del modelo.
Nota técnica importante
La página actual del producto confirma las opciones de tamaño de armadura disponibles y las opciones de tamaño de bloque de camisa, pero no proporciona una carga de elevación permitida verificada, capacidad de carga estructural, factor de seguridad ni cálculo completo del sistema de torre para este producto individual. Etapa del dragón
Por lo tanto, este producto debe tratarse como un componente dentro de un sistema completo de torre de armadura..
Su presencia por sí sola no establece la carga permitida de todo el techo, la pared LED, la rejilla de iluminación o la estructura de soporte del suelo.
Preguntas frecuentes
¿Para qué se utiliza este bloque de manga?
Se utiliza para conectar una viga horizontal a una torre vertical en un sistema de armadura de soporte del suelo.
¿Qué tamaños de truss están disponibles?
La página de producto actual enumera opciones para Dragon Stage . con armazón de espiga de 290 × 290 mm, 390 × 390 mm y 400 × 400 mm.
¿Qué tamaños de bloque de manga están disponibles?
Las opciones actuales incluyen Dragon Stage de . 500 × 600 mm, 520 × 760 mm y 600 × 760 mm.
¿Es lo mismo un bloque de manga que un bloque de esquina?
No. Un bloque de esquina es normalmente una unión de armadura fija. Un bloque de manguito se utiliza específicamente alrededor de una torre como parte de un sistema de elevación y conexión de soporte terrestre.
¿Se puede utilizar con truss de otro fabricante?
Posiblemente, pero primero se debe comprobar la compatibilidad. Las armaduras con el mismo tamaño exterior nominal aún pueden tener diferentes posiciones de conector o espaciado de tubos.
¿Puedo usarlo como reemplazo de un bloque de manga existente?
Sí, pero proporcione las dimensiones y fotografías del bloque de funda original y las armaduras correspondientes antes de la producción.
¿Se pueden conectar diferentes tamaños de truss a través del bloque de manguito?
El bloque de manguito se puede configurar para diferentes disposiciones de torre y viga, pero la configuración exacta del conector debe confirmarse antes de la fabricación.
¿El bloque de camisa determina la capacidad de carga de toda la torre?
No. La capacidad estructural completa depende de la torre, las vigas, las conexiones, el sistema de elevación, los claros, las cargas y la configuración general.
¿Qué información debo enviar para cotizar?
Proporcione el tamaño de la torre, el tamaño de la viga, las dimensiones del conector, las dimensiones del bloque de manguito, fotografías o dibujos y la cantidad requerida.
¿Por qué elegir DragonStage?
DragonStage suministra sistemas completos de armadura de aluminio , así como componentes de torre individuales y piezas de repuesto.
Para pedidos de bloques de camisa, especialmente componentes de reemplazo, el paso importante es hacer coincidir la geometría real de su sistema existente en lugar de depender únicamente del nombre nominal de la armadura.
Esto ayuda a reducir los problemas de compatibilidad cuando los clientes amplían, reparan o reconfiguran un sistema de soporte terrestre existente.
