Descripción del Producto

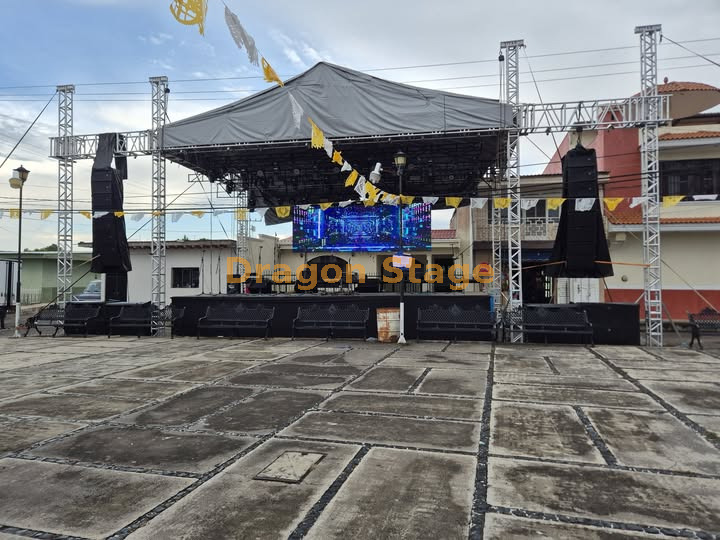

El sistema de armazón de techo con estructura en A de aluminio DragonStage de 12x9x8m es una estructura modular completa de soporte de techo para conciertos, festivales, eventos religiosos, presentaciones públicas y otras producciones temporales al aire libre.
La estructura de celosía principal tiene aproximadamente 12 m de ancho, 9 m de profundidad y 8 m de altura . Las vigas horizontales principales utilizan una armadura cuadrada CS389×389 , mientras que las torres verticales y los componentes del marco del techo utilizan una armadura de aluminio CS289×289..
El techo inclinado se construye con vigas superiores, vigas oblicuas, vigas de escalera, componentes de conexión del techo, abrazaderas y una marquesina de PVC. Esto crea una estructura superior cubierta adecuada para iluminación de eventos, sonido y otros equipos de producción sujetos a la configuración final del proyecto.
Para otros tipos y dimensiones de techo, consulte Armazón de techo y sistema típico de armazón de techo con estructura en A..
Estructura principal de soporte del suelo
La estructura principal utiliza cuatro torres elevadoras.
Cada sistema de torre incluye:
Bloque de manga de espiga
Base de acero
Sección superior
polipasto manual de 2 toneladas
Sección de bisagra de espiga de 1 m
Eslinga de fibra de 2 toneladas
Estabilizadores largos
Esta configuración permite ensamblar la estructura del techo horizontal a una altura de trabajo más baja y luego elevarla a lo largo de las torres como parte del proceso de instalación.
Para conocer los principios generales de montaje, consulte Metodología de instalación para sistemas modulares de escenario, armazones y andamios..
peso del embalaje: 1800kg
volumen de embalaje: 12,5
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 9,00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289×289 | 6 piezas |
| 2,00 metros | 50 × 3.0 | CS289×289 | 0 piezas |
| 1,00 metros | 50 × 3.0 | CS289×289 | 0 piezas |
| 9,00 m Manga(lateral) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289×289 | 6 piezas |
| 2,00 metros | 50 × 3.0 | CS289×289 | 0 piezas |
| 1,00 metros | 50 × 3.0 | CS289×289 | 0 piezas |
| Pilar de 4,00 m | 4 juegos | 3.00 m | 50 × 3.0 | CS289×289 | 4 piezas |
| 2,00 metros | 50 × 3.0 | CS289×289 | 0 piezas |
| 1,00 metros | 50 × 3.0 | CS289×289 | 4 piezas |
| Torre de marco | Bloque de manga de espiga S | 4 piezas |
| Base de acero s | 4 piezas |
| Top Sección S | 4 piezas |
| Polipasto manual, ba05 2tons | 4 piezas |
| Sección de bisagra de espiga, altura 1 m | 4 piezas |
| Eslinga de fibra,BA04,2 toneladas 3m | 4 piezas |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar del techo | 2 conjuntos | 0,90 metros | 50 × 3.0 | CS289×289 | 2 piezas |
| Viga superior de 9,00 m. | 1 juegos | 3.00 m | 50 × 3.0 | CS289×289 | 3 piezas |
| 2,00 metros | 50 × 3.0 | CS289×289 | 0 piezas |
| 1,00 metros | 50 × 3.0 | CS289×289 | 0 piezas |
| Viga Oblicua de 4,70 m | 4 juegos | 3.00 m | 50 × 3.0 | CS289×289 | 4 piezas |
| 2,00 metros | 50 × 3.0 | CS289×289 | 0 piezas |
| 1,70 metros | 50 × 3.0 | CS289×289 | 4 piezas |
| Armazón de escalera de 4,70 m | 8 juegos | 3.00 m | 50 × 3.0 | CL30.289*50 | 8pcs |
| 2,00 metros | 50 × 3.0 | CL30.289*50 | 0 piezas |
| 1,70 metros | 50 × 3.0 | CL30.289*50 | 8pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289×289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289×289 | 0 piezas |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 16 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 150.06 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Manga de alas de 2,00 m. | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289×289 | 0 piezas |
| 2,00 metros | 50 × 3.0 | CS289×289 | 2 piezas |
| 1,00 metros | 50 × 3.0 | CS289×289 | 0 piezas |
| Pilar de alas de 4,00 m | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289×289 | 2 piezas |
| 2,00 metros | 50 × 3.0 | CS289×289 | 0 piezas |
| 1,00 metros | 50 × 3.0 | CS289×289 | 2 piezas |
| Torre de alas | Bloque de manga de espiga S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1 m | 2 piezas |
| Eslinga de fibra,BA04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de armadura |
| Acoplador cónico y clip y alfiler | conjunto
completo |
¿Por qué utilizar alas laterales separadas?
Una ventaja práctica de esta configuración es que no es necesario que los altavoces o el equipo auxiliar ocupen la viga principal del techo.
Separar las estructuras de las alas le da al equipo de producción más flexibilidad para organizar:
iluminación principal del techo
equipo visual del escenario
sistemas de sonido izquierdo/derecho
equipo adicional para eventos
Esto puede hacer que el diseño general del concierto sea más limpio y más fácil de administrar.
Para aplicaciones más amplias de producción en vivo, consulte Evento de concierto.
Características principales
Aprox. Estructura de techo de concierto de 12 m × 9 m × 8 m
Configuración de estructura en A/techo inclinado
Vigas horizontales principales CS389×389
Torres CS289×289 y componentes de techo.
4 torres elevadoras de apoyo desde el suelo
4 polipastos manuales de 2 toneladas
16 estabilizadores largos
dosel de techo de PVC
Dos estructuras de ala laterales independientes.
Diseño modular para transporte y montaje repetido.
Adecuado para conciertos y producción de eventos temporales.
Dimensiones y diseños personalizados disponibles
Aplicaciones típicas
Nota sobre la plataforma del escenario
Esta página de producto define principalmente la armadura del techo y la estructura de soporte del ala..
Si también se requiere una plataforma de escenario para eventos completa, DragonStage puede configurar un sistema de plataforma modular correspondiente según el ancho, la profundidad y la altura del escenario requeridos.
Para conocer los sistemas de plataforma disponibles, consulte Plataforma Stage.
Nota técnica importante
La información del producto anterior confirma la configuración física de la armadura, los tamaños, los componentes de la torre, los polipastos, las alas y la cubierta del techo.
No establece un valor universal para:
carga de techo permitida
carga de iluminación
carga del altavoz
carga LED
resistencia al viento
requisito de lastre
requisito de anclaje
factor de seguridad
aprobación de ingeniería
Dependen del equipo real, el sitio de instalación, el estado de la cubierta del techo, la disposición del soporte y la configuración estructural completa.
Para esta distinción, consulte Estándares de seguridad y restricciones de ingeniería..
Preguntas frecuentes
¿Cuál es el tamaño total de este sistema de armadura?
La estructura del techo principal mide aproximadamente 12 m de ancho × 9 m de profundidad × 8 m de alto..
¿Qué tipo de techo utiliza?
Utiliza una configuración de estructura en A/techo inclinado con vigas de techo inclinadas y marquesina de PVC.
¿Qué tamaño de armadura se utiliza para las Tes principales?
Las vigas horizontales principales utilizan una armadura cuadrada CS389×389 con tubos principales de 50×3,0 mm..
¿Qué tamaño de armadura se utiliza para las torres?
Las torres principales utilizan una armadura cuadrada de aluminio CS289×289..
¿El sistema incluye equipo de elevación?
Sí. El sistema principal incluye 4 polipastos manuales de 2 toneladas , uno para cada torre primaria.
¿Incluye alas de altavoz?
Sí. Hay dos estructuras de alas laterales, de aproximadamente 2 m de ancho cada una..
¿Se pueden colgar altavoces line array de las alas?
Las alas están pensadas como posiciones de soporte auxiliares, incluido el posible uso de altavoces, pero el peso real de los altavoces y la disposición de la suspensión deben confirmarse antes de la producción.
¿Se incluye un dosel para el techo?
Sí. En la configuración actual se incluye una marquesina de PVC, con personalización de color disponible.
¿Está incluida la plataforma del escenario?
La lista de materiales confirmada actual describe principalmente la estructura del techo y la armadura del ala. Se puede suministrar por separado una plataforma de escenario a juego según los requisitos del proyecto.
¿Se pueden personalizar las dimensiones?
Sí. Se pueden personalizar el ancho, la profundidad, la altura, el tamaño del ala, el diseño de la torre y la configuración del techo.
¿Qué información necesita para cotizar?
Proporcione las dimensiones requeridas del techo, la ubicación del evento, el uso interior o exterior, el equipo de iluminación, el sistema de altavoces, los requisitos de LED y si se necesita una plataforma para el escenario.
¿Por qué elegir DragonStage?
DragonStage suministra estructuras Roof Truss , sistemas Stage Platform y combinaciones completas de conciertos y eventos.
Para un proyecto como este, recomendamos confirmar juntos el tamaño del techo, la iluminación suspendida, la configuración de los altavoces, las dimensiones del escenario, las condiciones del sitio y los requisitos de la cubierta del techo en lugar de seleccionar la armadura solo por sus dimensiones exteriores.
Para cotización por favor envíenos:
ancho de techo requerido × profundidad × altura
ubicación del evento
modelo y cantidad de altavoz
Equipo de iluminación y peso aproximado.
Requisitos de la pantalla LED, si los hubiera
si se requiere la plataforma del escenario
color preferido de cubierta de techo
uso interior o exterior
Luego podremos confirmar la configuración adecuada de truss y torre.
