Sistema de armazón de techo con pico de aluminio para exteriores de 8x6x5m con alas de altavoz duales de 2m
Breve descripción
El sistema de armazón de techo con pico de aluminio para exteriores DragonStage de 8x6x5m es una estructura de techo modular para eventos para conciertos, festivales, ceremonias y producciones temporales al aire libre. La estructura principal mide aproximadamente 8 m de ancho × 6 m de profundidad × 5 m de alto e incluye dos alas de altavoces laterales de 2 m de ancho , que proporcionan posiciones dedicadas para line array o equipos de producción auxiliares sujetos a la configuración de carga final del proyecto. Etapa del dragón
Información del producto
| Especificación | del artículo |
| Marca | DragónEtapa |
| Tipo de producto | Sistema de armadura de techo de pico de aluminio |
| Tamaño de la estructura principal | 8 m de ancho × 6 m de profundidad × 5 m de alto |
| Estilo de techo | Techo pico/inclinado |
| Alas de altavoz | 2 piezas |
| Ancho del ala | Aprox. 2 m cada uno |
| Material principal | Armazón de aluminio |
| Tipo de instalación | Estructura Temporal Modular |
| Solicitud | Concierto / Festival / Evento al aire libre / Ceremonia |
| Personalización | Disponible |
peso del embalaje: 1580 kg
volumen de embalaje: 11cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 8.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289×289 | 4 piezas |
| 2,00 metros | 50 × 3.0 | CS289×289 | 2 piezas |
| 1,00 metros | 50 × 3.0 | CS289×289 | 0 piezas |
| 6,00 m Manga(lateral) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289×289 | 4 piezas |
| 2,00 metros | 50 × 3.0 | CS289×289 | 0 piezas |
| 1,00 metros | 50 × 3.0 | CS289×289 | 0 piezas |
| Pilar de 4,00 m | 4 juegos | 3.00 m | 50 × 3.0 | CS289×289 | 4 piezas |
| 2,00 metros | 50 × 3.0 | CS289×289 | 0 piezas |
| 1,00 metros | 50 × 3.0 | CS289×289 | 4 piezas |
| cubo de haz | 6 caras | CS289×289 | 0 piezas |
| Torre de marco | Bloque de manga de espiga S | 4 piezas |
| Base de acero s | 4 piezas |
| Top Sección S | 4 piezas |
| Polipasto manual, ba05 2tons | 4 piezas |
| Sección de bisagra de espiga, altura 1 m | 4 piezas |
| Eslinga de fibra,BA04,2 toneladas 3m | 4 piezas |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar del techo | 2 conjuntos | 0,80 metros | 50 × 3.0 | CS289×289 | 2 piezas |
| Viga superior de 6.00 m | 1 juegos | 3.00 m | 50 × 3.0 | CS289×289 | 2 piezas |
| 2,00 metros | 50 × 3.0 | CS289×289 | 0 piezas |
| 1,00 metros | 50 × 3.0 | CS289×289 | 0 piezas |
| Viga Oblicua de 4,20 m | 4 juegos | 3.00 m | 50 × 3.0 | CS289×289 | 4 piezas |
| 2,00 metros | 50 × 3.0 | CS289×289 | 0 piezas |
| 1,20 metros | 50 × 3.0 | CS289×289 | 4 piezas |
| Armazón de escalera de 4,20 m | 4 juegos | 3.00 m | 50 × 3.0 | CL30.289*50 | 4 piezas |
| 2,00 metros | 50 × 3.0 | CL30.289*50 | 0 piezas |
| 1,20 metros | 50 × 3.0 | CL30.289*50 | 4 piezas |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289×289 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289×289 | 0 piezas |
| 1 | Conectar placa con abrazadera | CS289×289 | 2 piezas |
| Aferración | 8pcs |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 103.36 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Manga de alas de 2,00 m. | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289×289 | 0 piezas |
| 2,00 metros | 50 × 3.0 | CS289×289 | 2 piezas |
| 1,00 metros | 50 × 3.0 | CS289×289 | 0 piezas |
| Pilar de alas de 4,00 m | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289×289 | 2 piezas |
| 2,00 metros | 50 × 3.0 | CS289×289 | 0 piezas |
| 1,00 metros | 50 × 3.0 | CS289×289 | 2 piezas |
| Torre de alas | Bloque de manga de espiga S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1 m | 2 piezas |
| Eslinga de fibra,BA04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de armadura |
| Acoplador cónico y clip y alfiler | conjunto
completo |
Descripción del Producto
El sistema de armazón de techo con pico de aluminio DragonStage de 8x6x5m está diseñado para proyectos de eventos temporales que necesitan una estructura de techo de escenario cubierta compacta junto con posiciones laterales dedicadas para equipos de sonido.
La estructura del techo principal mide aproximadamente 8 m de ancho, 6 m de profundidad y 5 m de alto . Su perfil de techo puntiagudo crea una apariencia de escenario de evento más definida que un techo plano y al mismo tiempo organiza el área de armadura superior para iluminación y otros equipos de producción.
Para clientes que comparan estructuras de techo inclinadas similares, consulte Sistema típico de armadura de techo con estructura en Para otras formas de techo y tamaños de sistemas, consulte A. Armazón de techo..

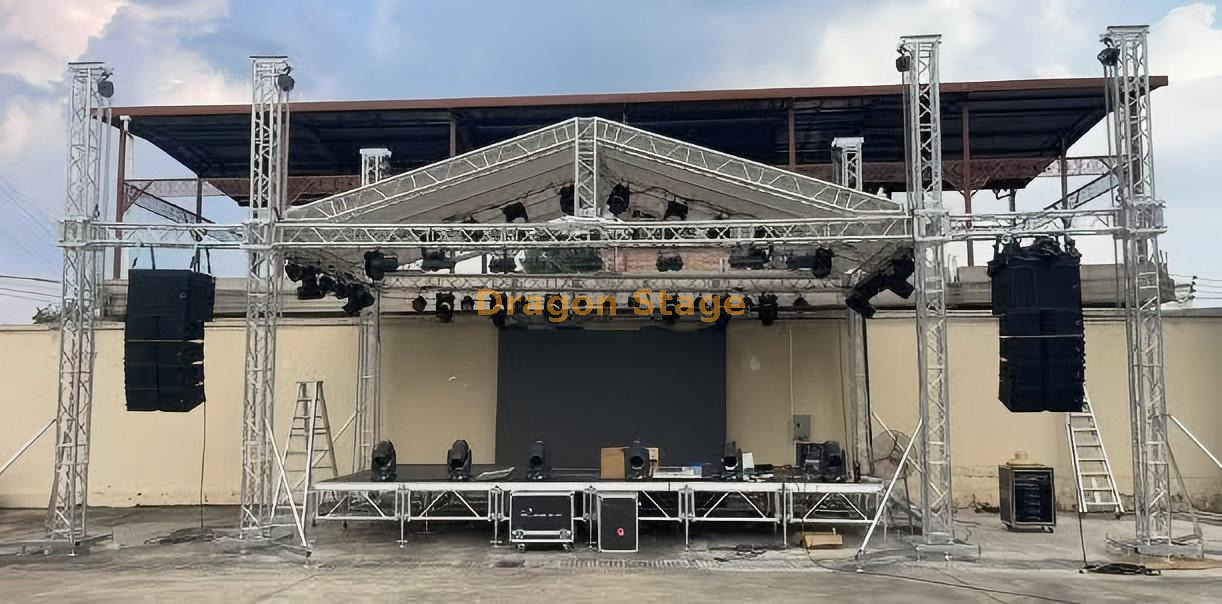

El sistema también incluye dos alas laterales, de aproximadamente 2 m de ancho cada una , ubicadas fuera de la estructura principal del techo. Estas alas se pueden utilizar como ubicaciones dedicadas para altavoces line array u otros equipos auxiliares para eventos según la carga final y la disposición del montaje. Etapa del dragón

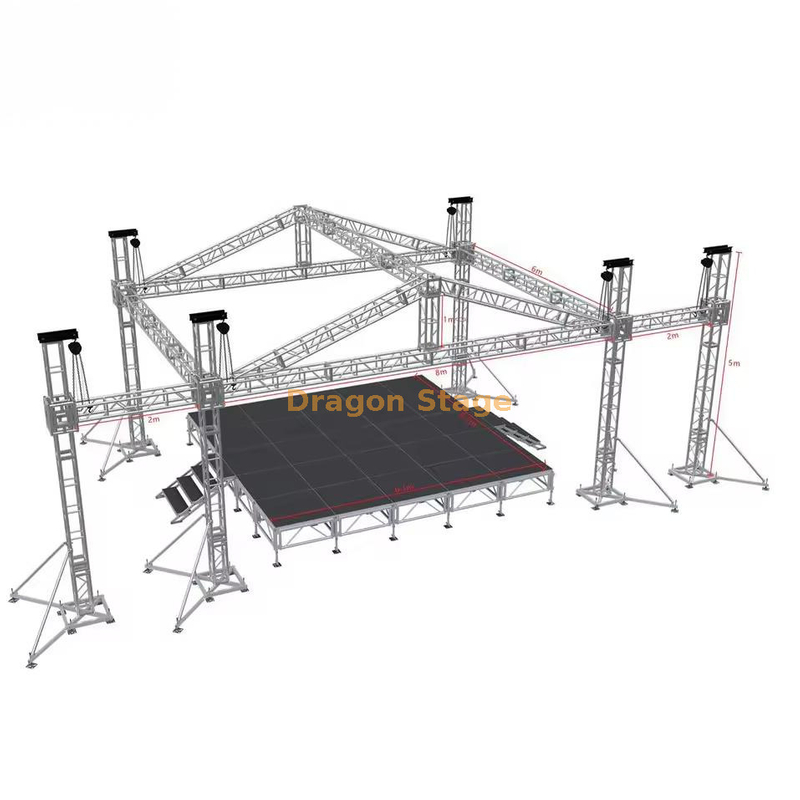

Diseño de la estructura principal
El producto puede entenderse como tres apartados funcionales:
Estructura principal del techo de pico: 8m × 6m × 5m
Ala izquierda del altavoz: aprox. 2m de ancho
Ala derecha del altavoz: aprox. 2m de ancho
Esta disposición separa la zona central del techo de las posiciones laterales de soporte acústico.
Esto resulta útil cuando el equipo de producción quiere que las vigas principales del techo se centren en la iluminación y la producción escénica, mientras que los sistemas de sonido izquierdo y derecho se organizan de forma independiente.
¿Por qué utilizar alas de altavoz separadas?
Para muchos diseños de conciertos, los sistemas line array están mejor ubicados fuera de la apertura principal del espectáculo en lugar de directamente debajo del techo principal.
Las alas separadas pueden ayudar a organizar:
posiciones del line array izquierda/derecha
iluminación del escenario principal
líneas de visión
enrutamiento de cables
Separación de equipos de audio e iluminación.
Las alas de los altavoces no deben considerarse como si tuvieran una capacidad de suspensión universal. El modelo real del altavoz, la cantidad, el peso total colgado, el punto de suspensión y la configuración estructural completa deben confirmarse antes de la producción.
Para aplicaciones más amplias de sistemas de conciertos, consulte Evento de concierto.
Características principales
Aprox. 8 m de ancho × 6 m de profundidad × 5 m de alto
Perfil de techo a dos aguas o inclinado
Dos alas de altavoz de 2 m de ancho
Construcción modular de celosía de aluminio
Zonas separadas de techo y soporte de sonido.
Adecuado para instalación temporal de eventos al aire libre
Diseñado para montaje y desmontaje repetidos
Se puede personalizar para diferentes tamaños de lugares
Se puede combinar con sistemas de iluminación, sonido, escenario y LED según los requisitos del proyecto.
Aplicaciones típicas
Conciertos al aire libre
Pequeños y medianos festivales
Eventos de iglesia y adoración
Actuaciones públicas
Etapas de entretenimiento para bodas.
Eventos corporativos al aire libre
Celebraciones comunitarias
Producción de eventos itinerantes
Opción de plataforma de escenario
La información confirmada del producto que tengo disponible define la estructura del armazón del techo y las alas de los altavoces , pero no establece claramente un tamaño de plataforma de escenario coincidente para este SKU.
Si se requiere una plataforma completa, DragonStage puede agregar una plataforma de escenario correspondiente de acuerdo con:
Esto evita asumir que se incluye automáticamente una configuración de escenario fijo con cada pedido de armadura de techo.
Instalación modular
El techo, la torre, el ala y los componentes de armadura relacionados están diseñados como un sistema modular para eventos temporales, de modo que la estructura pueda desmontarse después de su uso y transportarse a otro lugar.
Para conocer los principios generales de montaje y montaje, consulte Metodología de instalación para sistemas modulares de escenario, armazones y andamios..
Nota técnica importante
Las dimensiones del producto confirmadas son:
La descripción actual del producto indexado también presenta el sistema como diseñado para conciertos y eventos al aire libre. Etapa del Dragón
Estas dimensiones no establecen por sí solas :
Esos valores dependen del equipo real, el sitio, la condición de la cubierta del techo, los claros, la disposición de soporte y la estructura final.
Para esta distinción, consulte Estándares de seguridad y restricciones de ingeniería..
Preguntas frecuentes
¿Cuál es el tamaño total de este sistema de armadura de techo?
La estructura principal mide aproximadamente 8 m de ancho × 6 m de profundidad × 5 m de alto . Dragon Stage
¿Qué tipo de techo utiliza?
Utiliza una configuración de techo puntiagudo/inclinado .
¿Cuántas alas de altavoz se incluyen?
La estructura incluye dos alas laterales para altavoces..
¿Qué ancho tiene cada ala de altavoz?
Cada ala lateral tiene aproximadamente 2 m de ancho . Dragon Stage
¿Se pueden colgar altavoces line array de las alas?
Las alas están pensadas como posiciones dedicadas de soporte de sonido, pero el peso, la cantidad y la configuración de suspensión reales de los altavoces deben confirmarse para el proyecto.
¿Está incluida la plataforma del escenario?
La información del producto actualmente confirmada no define claramente las dimensiones de la plataforma del escenario, por lo que la plataforma debe confirmarse por separado en la cotización en lugar de asumirse.
¿Se puede instalar iluminación en la armadura del techo?
Sí, la iluminación es una aplicación típica para los sistemas de vigas de techo para eventos, pero la cantidad de accesorios, el peso individual y las posiciones de suspensión deben confirmarse antes de finalizar la estructura.
¿Se pueden personalizar las dimensiones?
Sí. Se pueden personalizar el ancho, la profundidad, la altura, el ancho del ala y el diseño completo del sistema de eventos.
¿Se puede utilizar al aire libre?
Está diseñado como un producto de armazón para eventos al aire libre, pero se deben verificar los requisitos reales de gestión del viento, lastre, anclaje y cubierta del techo para el lugar de instalación.
¿Qué información necesita para cotizar?
Envíe el tamaño de techo requerido, la ubicación del evento, el modelo y la cantidad de altavoces, el equipo de iluminación, el uso interior/exterior y si se requiere una plataforma o un dosel para el escenario.
¿Por qué elegir DragonStage?
DragonStage suministra sistemas Roof Truss y productos Stage Platform para aplicaciones de conciertos y eventos temporales.
En un sistema de techo con alas de altavoz, la cuestión importante no son sólo las dimensiones exteriores. La carga de los altavoces, la disposición de la iluminación, el tamaño de la plataforma, la cubierta del techo, el lugar de instalación y el uso final deben considerarse en conjunto antes de finalizar la lista completa de componentes.
CTA suave
Para cotización por favor proporcione:
ancho de techo requerido × profundidad × altura
ubicación del evento
modelo y cantidad de altavoz
peso aproximado del altavoz suspendido
requisitos del equipo de iluminación
si se requiere un dosel en el techo
si se requiere una plataforma de escenario
Tamaño y altura requeridos del escenario.
Luego podemos confirmar la configuración adecuada del techo, el ala y el escenario.
