Comprensión de los diferentes sistemas de soporte estructural utilizados para las pantallas LED de conciertos
Las grandes pantallas LED se han convertido en una de las características definitorias de los escenarios de conciertos modernos. Proporcionan vídeo en vivo, efectos visuales y fondos escénicos digitales que permiten al público, incluso a aquellos que están lejos del escenario, disfrutar de la actuación.
Para la mayoría de los espectadores, todas las pantallas LED parecen similares.
Sin embargo, desde una perspectiva de ingeniería, diferentes pantallas LED se soportan utilizando sistemas estructurales completamente diferentes dependiendo de su ubicación, función y requisitos de carga.
Durante la construcción del Festival de Música Guangzhou Pearl Beer Festival 2026, se observaron tres métodos distintos de soporte de LED:
La pantalla LED de fondo del escenario principal se apoyó directamente desde la plataforma del escenario.
Las pantallas LED laterales y las pantallas LED FOH estaban sostenidas por estructuras Ringlock con vigas niveladoras de acero.
La larga pancarta LED instalada sobre la abertura del escenario estaba sostenida por un marco de aluminio unido a la estructura del faldón del techo.
Estas observaciones ilustran un importante principio de ingeniería:
Las grandes pantallas LED no están sostenidas por una estructura universal. Su método de soporte está determinado por la ubicación, la función y los requisitos estructurales.
La relación entre estas diferentes estructuras también se puede entender a través de Comprender el diseño de un concierto en un gran estadio , donde se explican juntos el escenario principal, el FOH y las estructuras auxiliares.
Observación de ingeniería
Durante este proyecto se identificaron tres sistemas de soporte LED diferentes.
Posición del LED
Estructura de soporte primaria
LED de fondo del escenario principal
plataforma de escenario
Pantallas LED laterales al escenario
Estructura de anillo
Pantallas LED delanteras y traseras FOH
Estructura de anillo
Banner LED largo sobre el escenario
Marco de aluminio fijado al faldón del tejado.
Aunque cada pantalla mostraba contenido de vídeo, cada una requería una solución de ingeniería diferente.
¿Por qué no todas las pantallas LED utilizan el mismo sistema de soporte?
Las pantallas LED se diferencian significativamente en:
Tamaño.
Peso.
Altura de instalación.
Dirección de visión.
Acceso de mantenimiento.
Entorno estructural.
Por lo tanto, los ingenieros seleccionan la estructura de soporte más adecuada en lugar de aplicar una solución estándar.
La ingeniería de eventos temporales se basa en elegir la estructura adecuada para cada función en lugar de forzar que todos los componentes se ajusten al mismo marco.

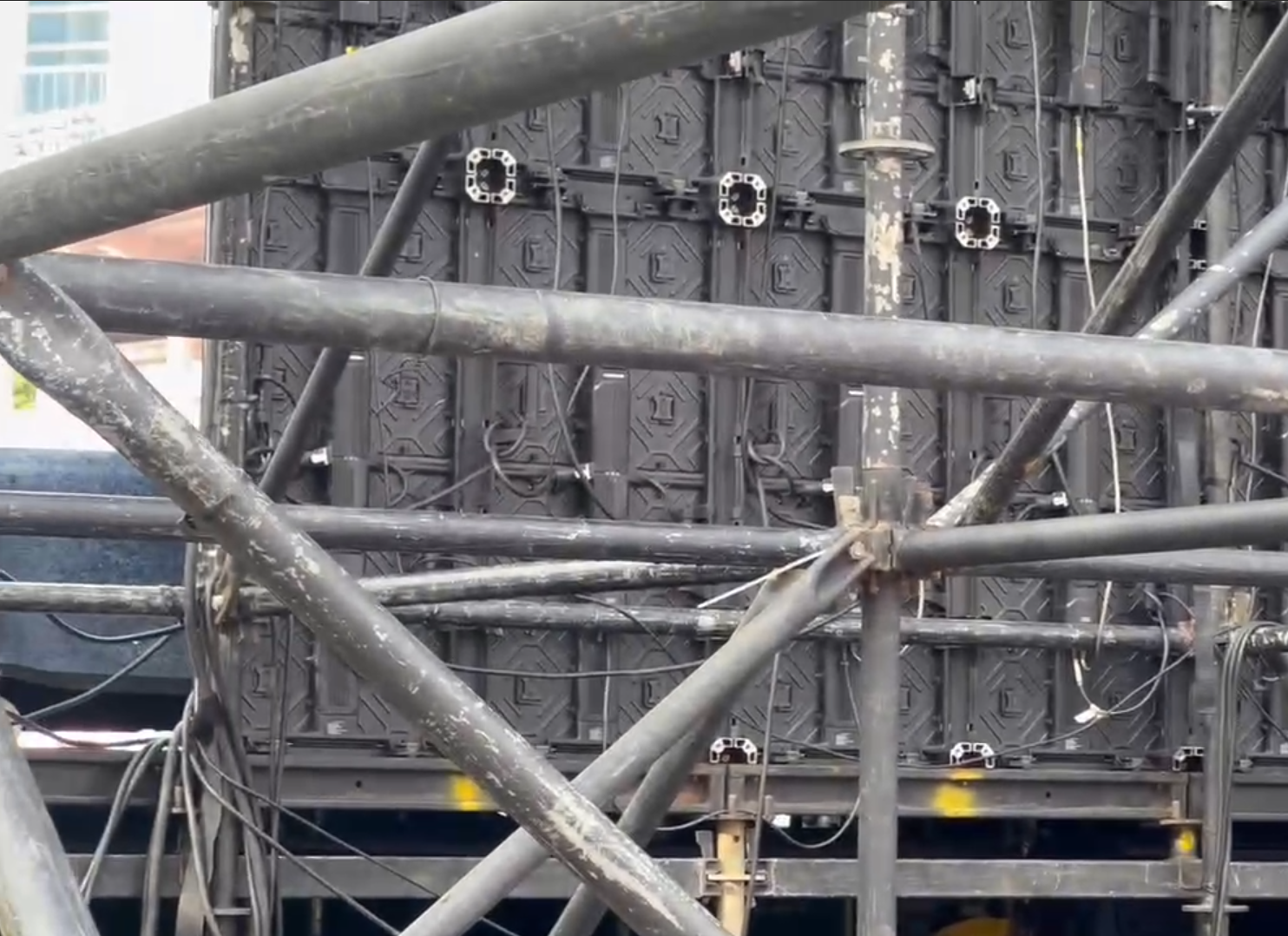

Las pantallas LED de fondo del escenario principal son compatibles con la plataforma del escenario
Una de las observaciones más notables durante este proyecto fue que la gran pantalla LED de fondo detrás de los artistas estaba colocada directamente en la plataforma del escenario principal.
En lugar de colgar completamente del techo, la pantalla transfirió la mayor parte de su carga vertical directamente a la plataforma del escenario.
Esto proporciona varias ventajas.
Transferencia de carga directa
El peso propio de la pared LED se transfiere a través del marco de soporte directamente a la plataforma del escenario.
Esto evita colocar cargas adicionales innecesarias sobre la estructura del techo.
Estabilidad mejorada
Una pared LED apoyada en el suelo experimenta menos movimiento que una pantalla completamente suspendida.
Esto es especialmente beneficioso para pantallas muy grandes donde la alineación de la imagen es importante.
Mantenimiento más fácil
Los técnicos pueden acceder a la parte trasera de la pantalla directamente desde detrás del escenario sin trabajar al nivel del techo.

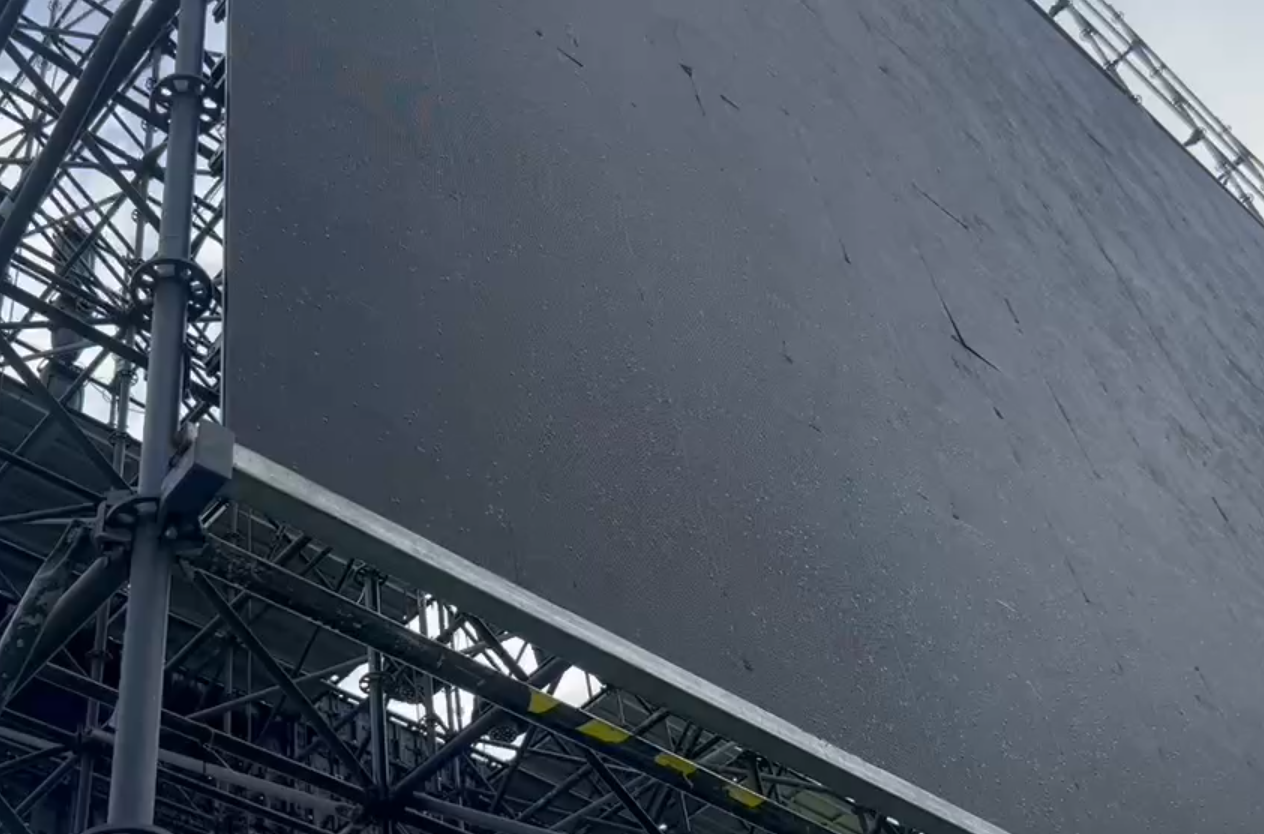

Las vigas niveladoras de acero crean una superficie de instalación plana
Otra observación importante fue que los gabinetes LED no estaban fijados directamente a los libros de contabilidad Ringlock.
En cambio, se instalaron tubos cuadrados de acero horizontalmente en la base de la pantalla.
Estos miembros de acero actuaron como vigas niveladoras.
Sus funciones incluyen:
Creando una línea de montaje perfectamente recta.
Distribuyendo el peso de los armarios LED.
Corrección de tolerancias menores de construcción.
Proporciona una alineación precisa para la instalación.
Las grandes paredes LED requieren un posicionamiento extremadamente preciso.
Incluso pequeñas desviaciones en la parte inferior pueden acumularse sobre la altura de la pantalla y afectar la apariencia final.
Por lo tanto, las vigas niveladoras juegan un papel importante para lograr una superficie de visualización plana y estable.

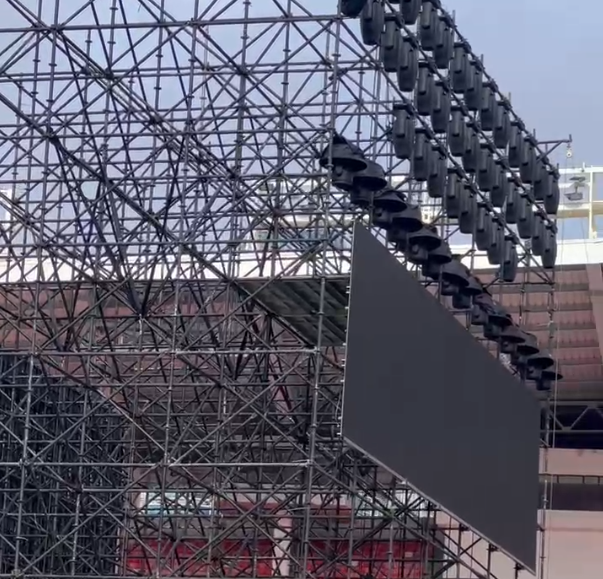

Las pantallas LED FOH también utilizan estructuras Ringlock

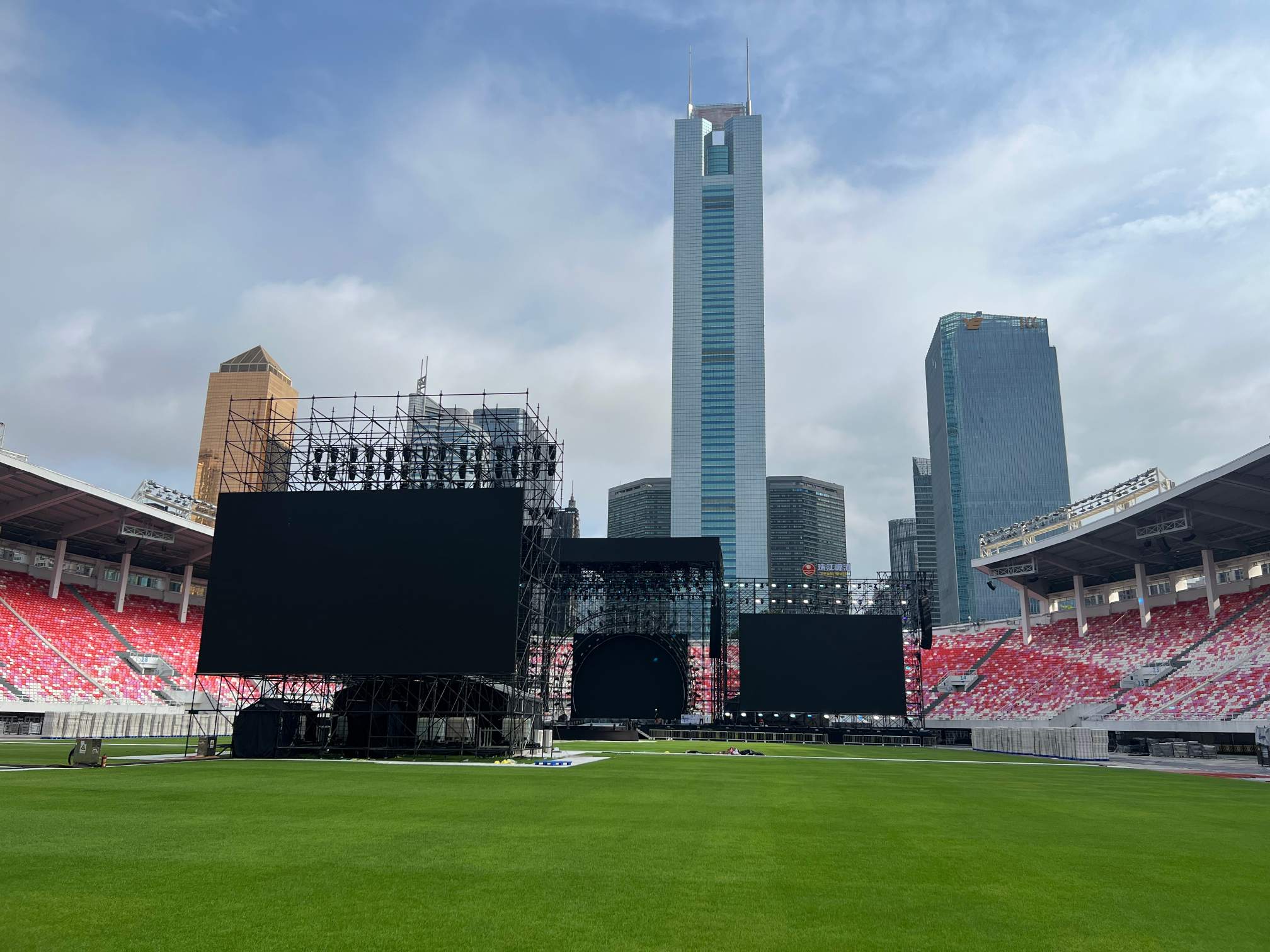

El área del frente de la casa (FOH) contenía pantallas LED adicionales ubicadas tanto en el lado que mira hacia el público como hacia el escenario.
Estas pantallas también se instalaron en estructuras Ringlock.
A diferencia de la pantalla de fondo del escenario principal, las pantallas FOH son instalaciones independientes que sirven para diferentes propósitos.
Por ejemplo:
Las pantallas orientadas al público pueden mostrar video en vivo o información del evento.
Las pantallas orientadas al escenario pueden funcionar como monitores de confianza o pantallas de producción.
Dado que las torres FOH ya requieren soporte estructural para cámaras y equipos de producción, la integración de pantallas LED en la estructura Ringlock proporciona una solución de ingeniería eficiente.
La pancarta LED larga sobre el escenario utiliza un marco de aluminio
Un tercer método de soporte se observó sobre la abertura frontal del escenario.
Se instaló una pantalla LED larga y estrecha en la entrada del escenario.
A diferencia de los dos ejemplos anteriores, esta pantalla no estaba soportada por la plataforma del escenario ni por Ringlock.
En cambio, se montó en un marco de aluminio exclusivo.
Este marco de aluminio se fijó luego a la viga horizontal de la estructura del faldón del techo.
Este diseño ofrece varias ventajas.
Construcción ligera
El aluminio reduce la carga adicional sobre el techo.
Dado que el techo ya soporta iluminación, parlantes y equipos de montaje, es importante minimizar el peso de las estructuras auxiliares.
Instalación modular
El marco de aluminio se puede montar por separado antes de fijarlo al faldón del tejado.
Esto mejora la eficiencia de la instalación.
Posicionamiento preciso
El marco proporciona una superficie de montaje continua, lo que permite que la larga pantalla LED permanezca recta en todo el ancho de la abertura del escenario.
Diferentes ubicaciones requieren diferentes soluciones de ingeniería
Los métodos de apoyo utilizados durante este proyecto se pueden resumir de la siguiente manera.
Ubicación del LED
Estructura de soporte
Razón de ingeniería
LED de fondo principal
plataforma de escenario
Transferencia directa de carga y fácil mantenimiento.
LED lateral del escenario
Estructura de anillo
Soporte independiente y flexibilidad modular
LED FOH
Estructura de anillo
Integrado con torres de producción
Bandera de techo LED
Marco de aluminio sobre faldón.
Instalación aérea ligera
Se utilizó la misma tecnología de visualización en todo el lugar, pero cada instalación se optimizó para su entorno estructural específico.
Lecciones de ingeniería de este proyecto
De estas observaciones se pueden extraer varios principios de ingeniería importantes.
1. Las pantallas LED deben tener soporte según su función
No existe un método de apoyo universal.
Cada ubicación requiere su propia solución estructural.
2. Las estructuras Ringlock son más que andamios
Los sistemas Ringlock pueden soportar de forma segura pantallas LED, plataformas de mantenimiento y equipos de producción sin dejar de ser modulares.
3. La nivelación es fundamental
Antes de instalar los gabinetes LED, una viga de soporte precisa primero debe establecer una línea de referencia recta.
Esto asegura que la pantalla terminada permanezca plana y visualmente continua.
4. Las estructuras livianas reducen la carga en el techo
Cuando las pantallas se suspenden en lo alto, el marco de aluminio ayuda a minimizar la carga muerta adicional en el sistema del techo.
Conclusión
Aunque las grandes pantallas LED de conciertos parecen similares a las del público, dependen de sistemas de soporte estructural muy diferentes según su ubicación.
Durante el proyecto del Festival de Música Guangzhou Pearl Beer Festival, se observaron tres métodos principales de apoyo.
La pared LED de fondo principal transfirió su carga directamente a la plataforma del escenario.
El escenario lateral y las pantallas LED del FOH estaban soportadas por estructuras Ringlock que utilizaban vigas niveladoras de acero para lograr una alineación precisa.
La larga pancarta LED sobre la abertura del escenario se montó en un marco de aluminio liviano fijado al faldón del techo.
Juntas, estas soluciones demuestran un principio fundamental de la ingeniería de conciertos:
Las pantallas LED no se diseñan primero. Su estructura de soporte es.
Sólo después de seleccionar el sistema estructural adecuado los ingenieros pueden crear instalaciones LED que sean estables, seguras, fáciles de mantener y visualmente precisas.
