Principios de ingeniería, planificación de dimensiones, consideraciones de carga y métodos de instalación
Las estructuras de celosía de iluminación circular se han vuelto cada vez más populares en el diseño de eventos moderno porque brindan un efecto visual único y una disposición de iluminación flexible.
En comparación con los sistemas tradicionales de truss de iluminación recta, un truss circular crea un anillo de iluminación continuo que puede proporcionar:
Cobertura de iluminación de 360 grados
Aspecto visual equilibrado
Posicionamiento flexible de los accesorios
Un elemento central de diseño para escenarios y lugares.
Son ampliamente utilizados en:
Conciertos
Bodas
Eventos corporativos
Salas de exposiciones
discotecas
Producciones televisivas
Eventos arquitectónicos
Sin embargo, diseñar un armazón de iluminación circular no es simplemente una cuestión de conectar secciones rectas del armazón en un círculo.
Una estructura de celosía de iluminación circular profesional requiere una cuidadosa consideración de:
Requisitos de solicitud
Dimensiones generales
Diámetro interior y exterior
Selección del tamaño del truss
Distribución de carga
Método de conexión
Sistema de suspensión
Entorno de instalación
Una armadura circular bien diseñada debe lograr un equilibrio entre apariencia, rendimiento estructural, eficiencia de instalación y costo del proyecto..
1. Definir el propósito del armazón de iluminación circular
El diseño comienza con la aplicación, no con la forma
Uno de los errores más comunes al diseñar una celosía circular es comenzar con el diámetro antes de comprender lo que debe lograr la estructura.
La primera pregunta debería ser:
¿Qué debe soportar la armadura circular?
Diferentes aplicaciones requieren diferentes soluciones estructurales.
Armazón circular decorativo
Algunas estructuras de celosía circular están diseñadas principalmente para efectos visuales.
Características típicas:
Decoración ligera
Pequeños accesorios de iluminación
Requisitos de carga limitados
Centrarse en la apariencia
Los ejemplos incluyen:
Anillos de decoración de boda.
Muestras de exposición
Estructuras de activación de marca.
Para estas aplicaciones, suele ser suficiente un sistema de armadura de aluminio liviano.
Armazón de anillo de iluminación circular
Cuando la estructura soporta equipos de iluminación profesional, los requisitos de diseño se vuelven más exigentes.
El posible equipamiento incluye:
Cabezas móviles
Luces de haz
luces de lavado
luminarias LED
Sistemas de cables
El diseñador debe considerar:
Distribución del peso del accesorio
Posiciones de montaje
Cargas dinámicas
Enrutamiento de cables
Para aplicaciones de iluminación profesional, seleccionar la especificación de truss correcta es más importante que simplemente elegir el diámetro más grande.
Los sistemas de conexión por pernos suelen ser más adecuados para entornos donde el espacio de instalación es limitado.
Las aplicaciones típicas incluyen:
Lugares interiores
Salas de exposiciones
Estudios
Áreas de instalación fija
Las ventajas incluyen:
Conexión precisa
Requisitos de instalación compactos
Mejor idoneidad para áreas de trabajo restringidas
La elección entre conexión de espiga y de perno debe considerar:
Entorno de instalación
Frecuencia de montaje
Espacio de trabajo disponible
Requisitos de transporte
5. Diseñar el diseño de iluminación y la distribución de carga.
El diseño circular requiere una carga equilibrada
Una de las principales ventajas del truss de iluminación circular es la capacidad de crear un diseño de iluminación equilibrado de 360 grados.
Sin embargo, la forma circular no garantiza automáticamente una carga equilibrada.
El diseñador debe considerar:
Espaciado de accesorios
Peso del equipo
Disposición de cables
Distribución simétrica
Evite cargas concentradas
Un error común es instalar demasiados accesorios pesados en un área.
Por ejemplo:
Múltiples cabezales móviles instalados en un lado
Grandes haces de cables concentrados en un punto
Distribución desigual de accesorios
Estas condiciones crean cargas desiguales y pueden afectar el comportamiento estructural.
Un diseño de iluminación profesional debe distribuir el peso lo más uniformemente posible alrededor del círculo.
6. Considere el diseño de suspensión y aparejo
Para estructuras de celosía circular suspendidas, el sistema de suspensión es un elemento de diseño crítico.
Las consideraciones importantes incluyen:
Número de puntos de suspensión
Posición de los puntos de elevación
Distribución de carga
Capacidad del motor
Componentes de aparejo
Los métodos de suspensión comunes incluyen:
Suspensión de tres puntos
Suspensión de cuatro puntos
Múltiples puntos de elevación
El objetivo es garantizar que la estructura circular permanezca equilibrada durante la elevación y el funcionamiento.
7. Errores comunes en el diseño de armazones de iluminación circular
Error 1: diseñar únicamente en función del diámetro
Un cliente puede centrarse únicamente en:
"¿Qué tamaño debe tener el círculo?"
Pero ignora:
Tamaño del armazón
Capacidad de carga
Espacio libre de instalación
La estructura final debe considerar tanto la geometría como los requisitos estructurales.
Error 2: Confundir el diámetro interior con el diámetro exterior
Esto puede causar problemas de instalación, especialmente en espacios interiores.
Confirme siempre:
Espacio interno requerido
Huella externa real
Error 3: Seleccionar el tamaño de la armadura sin considerar la carga
Un diseño visualmente atractivo puede fallar si la estructura no puede soportar de manera segura:
Accesorios de iluminación
Accesorios
cables
Equipo adicional
Error 4: elegir el tipo de conexión sin considerar las condiciones de instalación
Un sistema de conexión adecuado para recorridos al aire libre puede no ser la mejor opción para un entorno interior restringido.
Error 5: ignorar la distribución del peso
Una armadura circular todavía sigue principios estructurales.
La carga desigual crea estrés innecesario.
8. Un proceso práctico de diseño de armazones de iluminación circular
Un proceso de diseño profesional suele seguir estos pasos:
Paso 1: definir la aplicación
Determinar:
Tipo de evento
Interior o exterior
Efecto visual requerido
Paso 2: Calcular la carga del equipo
Identificar:
Accesorios de iluminación
Accesorios
Peso del cable
Paso 3: seleccione el tamaño de la armadura
Elegir:
290 mm
390 mm
Sistemas de truss más grandes
según requerimientos estructurales.

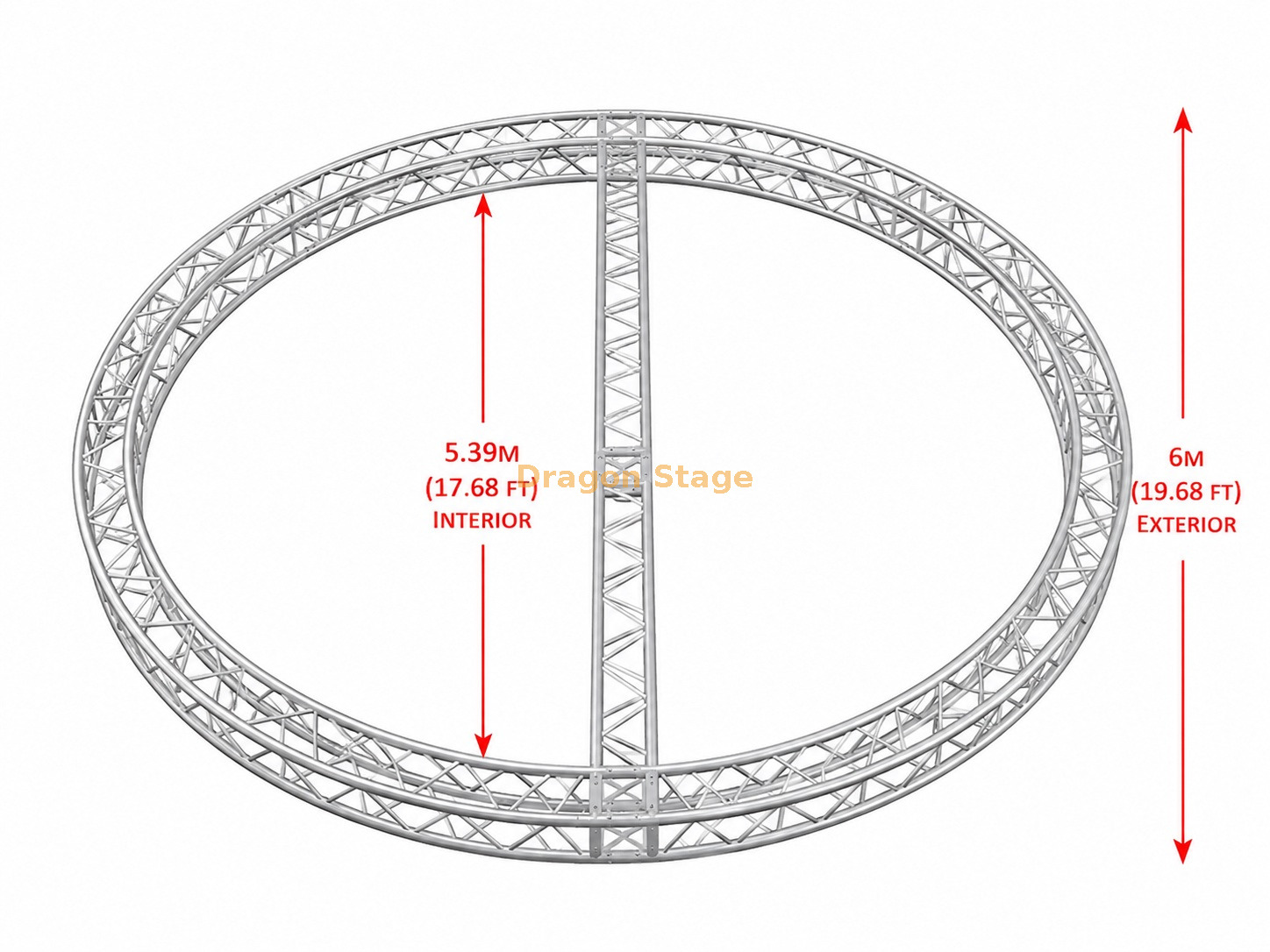

Paso 4: Confirmar los requisitos de diámetro
Calcular:
Diámetro interior
Diámetro exterior
Espacio libre de instalación
Paso 5: seleccione el método de conexión
Elegir:
sistema de espiga
Sistema de pernos
según las condiciones de instalación.
Paso 6: Método de instalación del diseño
Confirmar:
Soporte o suspensión en el suelo
Puntos de aparejo
Secuencia de montaje
Conclusión
Diseñar una estructura de celosía de iluminación circular requiere mucho más que crear una forma circular.
Un diseño exitoso debe equilibrar:
Requisitos visuales
Rendimiento estructural
Cargas de equipos
Condiciones de instalación
Eficiencia del transporte
Los principios más importantes son:
Primero determine la aplicación.
Seleccione el tamaño de la armadura según los requisitos de carga.
Calcule las dimensiones interiores y exteriores.
Elija el sistema de conexión según el entorno de instalación.
Un armazón de iluminación circular profesional no es simplemente un anillo: es una estructura temporal diseñada para brindar un rendimiento confiable y al mismo tiempo lograr el efecto visual deseado.
