¿Qué es un sistema de techo para escenario de conciertos de 20 × 20 × 12 m?
Un sistema de techo para escenario de conciertos de 20×20×12 m es una estructura de celosía de soporte de suelo de aluminio de gran escala diseñada para conciertos y festivales al aire libre. Proporciona una solución estructural completa que incluye techo de escenario, sistema de montaje de iluminación y alas de altavoz dedicadas para suspensión de arreglo lineal.
Descripción general del sistema
Este sistema es una estructura de armadura de soporte del suelo apta para estadio , que presenta:
Techo del escenario principal de 20m × 20m
12m de altura estructural
Sistema de soporte resistente de 6 pilares
Alas de altavoz duales de 3 m de ancho.
Capacidad integrada de iluminación, LED y audio. Está diseñado para:
grandes conciertos
festivales de música
producciones en gira
entornos escénicos de alta carga
Explore soluciones a nivel de sistema:
ingeniería y soluciones

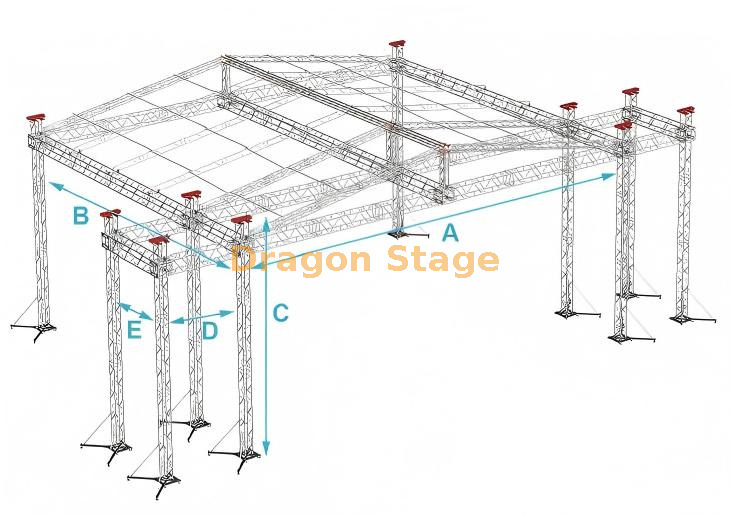

Configuración estructural
Estructura del escenario principal
Viga frontal de 20 m (truss pesado CS600×760)
vigas laterales de 20m
6 pilares verticales (CS450×450)
sistema de elevación de bloque de manga reforzado
Sistema de techo
vigas superiores y vigas oblicuas
rejilla de celosía de escalera
Sistema de cubierta de marquesina de PVC.

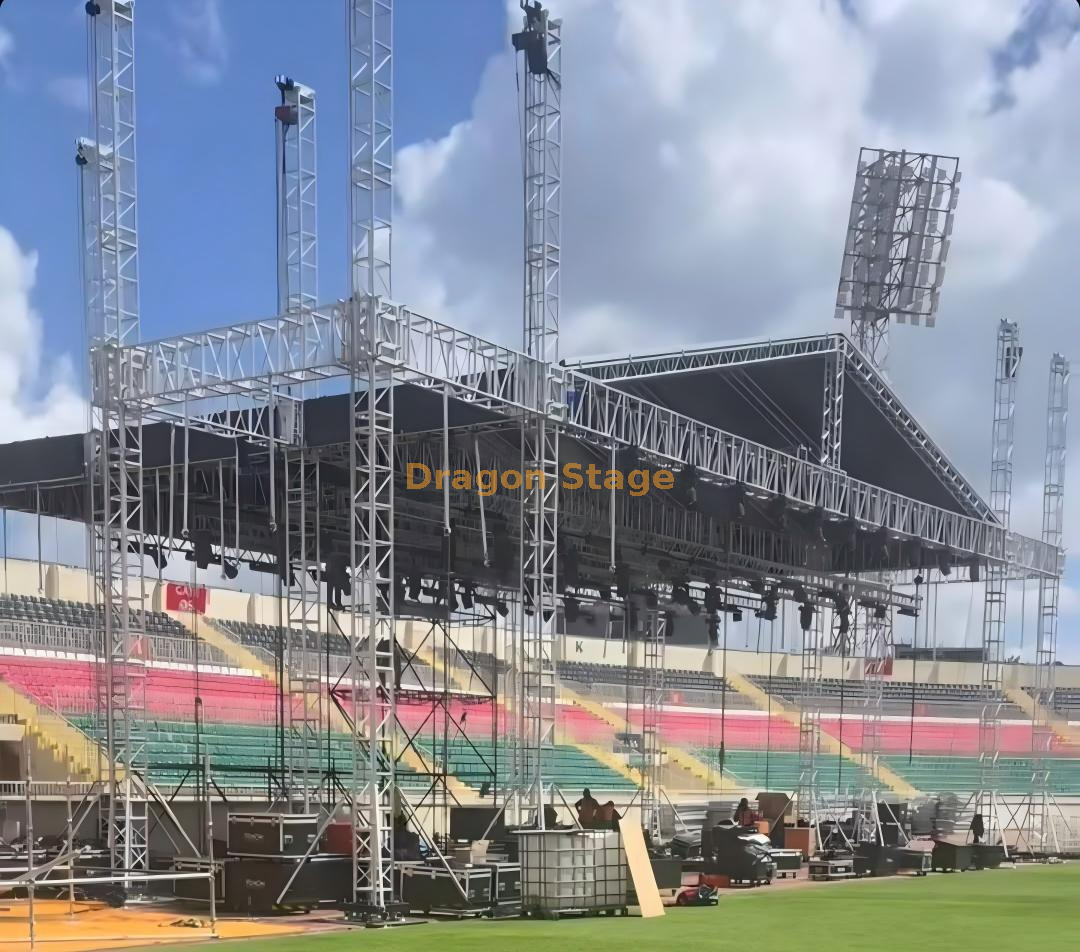

Alas de altavoz (función clave)
marcos de celosía dobles de 3 m de ancho
torres de soporte independientes
optimizado para suspensión line array
Esto es fundamental para:
Por qué este sistema es de alto nivel
1. Sistema de apoyo terrestre
A diferencia de los sistemas colgantes:
no se requiere montaje en el techo
adecuado para ambientes al aire libre
control estructural total
→ Lógica del sistema modular
2. Estructura de alta capacidad de carga
Usando:
Permite:
→ Análisis de carga para sistemas de escenario modulares
3. Sistema integrado de audio + iluminación
A diferencia de los techos escénicos básicos:
Este sistema incluye:
estructura de aparejo de iluminación
torres de megafonía dedicadas
distribución equilibrada de la carga
4. Estabilidad en condiciones exteriores
Equipado con:
→ Estándares de seguridad y restricciones de ingeniería
peso del embalaje: 6700 kg
volumen de embalaje: 69cbm
| Artículo |
| Especificación (truss cuadrado) | Cantidad |
| longitud | tubo principal (mm) | Tamaño (mm) |
| 20,00 m Manga(frontal) | 3 juegos | 3.00 m | 50×4.0 | CS600×760 | 18 piezas |
| 2,00 metros | 50×4.0 | CS600×760 | 3 piezas |
| 1,00 metros | 50×4.0 | CS600×760 | 0 piezas |
| 20,00 m Manga(lateral) | 2 juegos | 3.00 m | 50×4.0 | CS600×760 | 12 piezas |
| 2,00 metros | 50×4.0 | CS600×760 | 0 piezas |
| 1,00 metros | 50×4.0 | CS600×760 | 4 piezas |
| Pilar de 11,00 m | 6 juegos | 3.00 m | 50×3.0 | CS450×450 | 18 piezas |
| 2,00 metros | 50×3.0 | CS450×450 | 6 piezas |
| 1,00 metros | 50×3.0 | CS450×450 | 0 piezas |
| cubo de haz | 6 caras | CS600×760 | 0 piezas |
| Torre de marco | Bloque de manga de espiga L | 6 piezas |
| Base de acero L | 6 piezas |
| Sección superior L | 6 piezas |
| Polipasto manual,BA05 2Tons | 6 piezas |
| Sección de bisagra de espiga, altura 1 m | 6 piezas |
| Eslinga de fibra,BA04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
| Artículo |
| Especificación (truss cuadrado) | Cantidad |
| longitud | tubo principal (mm) | Tamaño (mm) |
| Pilar del techo | 3 juegos | 2,00 metros | 50×3.0 | CS389×389 | 3 piezas |
| Viga superior de 20,00 m. | 1 juegos | 3.00 m | 50×3.0 | CS389×389 | 6 piezas |
| 2,00 metros | 50×3.0 | CS389×389 | 0 piezas |
| 1,00 metros | 50×3.0 | CS389×389 | 2 piezas |
| Viga Oblicua de 10,20 m | 6 juegos | 3.00 m | 50×3.0 | CS389×389 | 12 piezas |
| 2,00 metros | 50×3.0 | CS389×389 | 6 piezas |
| 2,20 metros | 50×3.0 | CS389×389 | 6 piezas |
| Armazón de escalera de 10,20 m | 16 juegos | 3.00 m | 50×3.0 | CL40,389*50 | 32 piezas |
| 2,00 metros | 50×3.0 | CL40,389*50 | 16 piezas |
| 2,20 metros | 50×3.0 | CL40,389*50 | 16 piezas |
| Componentes del techo | 4 | Conner de techo de 4 vías, uso para armazón de vigas de techo | CS389×389 | 2 piezas |
| 5 | Conner de techo de 5 vías, uso para armazón de vigas de techo | CS389×389 | 1 Uds. |
| 1 | Conectar placa con abrazadera | CS389×389 | 3 piezas |
| Abrazadera simple | 32 piezas |
| Doble abrazadera | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 571.36 | 1 Uds. |
| Artículo |
| Especificación (truss cuadrado) | Cantidad |
| longitud | tubo principal (mm) | Tamaño (mm) |
| Manga de alas de 8,00 m. | 4 juegos | 3.00 m | 50×4.0 | CS600×760 | 8 piezas |
| 2,00 metros | 50×4.0 | CS600×760 | 0 piezas |
| 1,00 metros | 50×4.0 | CS600×760 | 8 piezas |
| Pilar de alas de 11,00 m | 4 juegos | 3.00 m | 50×3.0 | CS450×450 | 12 piezas |
| 2,00 metros | 50×3.0 | CS450×450 | 4 piezas |
| 1,00 metros | 50×3.0 | CS450×450 | 0 piezas |
| Torre de las Alas | Bloque de manga de espiga L | 4 piezas |
| Base de acero L | 4 piezas |
| Sección superior L | 4 piezas |
| Polipasto manual,BA05 2Tons | 4 piezas |
| Sección de bisagra de espiga, altura 1 m | 4 piezas |
| Eslinga de fibra,BA04,2 toneladas 3m | 4 piezas |
| Estabilizador largo | 16 piezas |
| Accesorio de armadura |
| Acoplador cónico y clip y pasador Safrty | conjunto
completo |
Este sistema profesional de techo para conciertos de 20 x 20 m para estadios representa lo último en ingeniería de eventos a gran escala. Diseñada para proporcionar una huella de rendimiento masiva y un espacio vertical extremo, esta estructura es la opción definitiva para escenarios de festivales principales y producciones de giras internacionales.
Amplia área de actuación principal: cuenta con un escenario principal de 20 metros de ancho y 20 metros de profundidad , lo que proporciona un amplio espacio de 400 metros cuadrados para montajes orquestales completos y escenarios teatrales complejos.
Espacio libre vertical enorme de 12 m: Ubicado a una altura imponente de 12 metros , este sistema ofrece el espacio superior necesario para plataformas de iluminación de múltiples capas, enormes videowalls LED y efectos pirotécnicos de alto impacto.
Soporte avanzado de 6 pilares: el cuerpo principal está sostenido por seis pilares de aluminio de alta resistencia , lo que garantiza la máxima integridad estructural y seguridad de carga distribuida para equipos pesados elevados.
Alas de altavoz dobles reforzadas: Incluye dos marcos tipo caja especializados de 3 m de ancho por 10 m de profundidad en cada lado. Estas alas están diseñadas específicamente como torres de megafonía independientes para suspender de forma segura sistemas de sonido masivos en línea.
Construcción de resistencia industrial: fabricado con aleación de aluminio 6061-T6 de alta calidad , que ofrece una relación resistencia-peso líder en la industria y una resistencia excepcional al estrés ambiental.
Soporte terrestre profesional: Equipado con placas de base reforzadas, bloques de manga de alta capacidad y estabilizadores de alta resistencia para garantizar una estabilidad sólida en terrenos variados al aire libre.
Escenarios de aplicación
Gran escenario para conciertos y festivales
→ Solución para escenarios de conciertos y eventos
Sistema de escenario de producción para giras
→ Sistemas de escenarios de gira
Evento al aire libre de alta capacidad
→ Descripción general de aplicaciones
Perspectiva de ingeniería
Soporte en el suelo versus sistema colgante
Apoyo en tierra:
Sistema de suspensión:
→ Soporte de suelo LED versus sistema colgante
Ruta de carga y lógica estructural
La carga se transfiere:
iluminación / LED / altavoces
→ viga superior
→ pilares
→ placas base
→ suelo
Cualquier punto débil puede provocar el fracaso.
Ingeniería de Materiales
Utiliza aluminio 6061-T6:
alta relación resistencia-peso
resistencia a la corrosión
durabilidad al aire libre a largo plazo
→ Guía de materiales de aluminio
Complejidad de instalación y seguridad
Este sistema requiere:
equipo de instalación profesional
secuencia de elevación correcta
equilibrio de carga preciso
→ Guía de Metodología de Instalación
Preguntas frecuentes
¿Es esto adecuado para festivales?
Sí, este sistema está diseñado para conciertos y festivales de gran escala.
¿Puede soportar paredes LED?
Sí, las vigas de alta resistencia permiten la instalación de pantallas LED de gran tamaño.
¿Por qué incluir alas de altavoz?
Para suspender de forma segura sistemas line array sin afectar la carga de la estructura principal.
¿Está disponible la personalización?
Sí, el tamaño, la altura y la configuración se pueden personalizar completamente.
→ Producción de escenario personalizada
