peso del embalaje: 5780 kg
volumen de embalaje: 65 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 18.00 m (frente) | 4 sets | 3.00 m | 50 × 3.0 | CS500 × 600 | 24 piezas |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 36,00 m Manga(lateral) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 24 piezas |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Pilar de 7.00 m | 8 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 16 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| haz cubo | 6 caras | CS500 × 600 | 0pcs |
| Torre de marco | Bloque de manga de espiga M | 8pcs |
| Base de acero m | 8pcs |
| Top Sección M | 8pcs |
| Polipasto manual, ba05 2tons | 8pcs |
| Sección de bisagra de espiga, altura 1m | 8pcs |
| Sling de fibra, ba04,2 toneladas 3m | 8pcs |
| Estabilizador largo | 32pcs |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 4 sets | 1.80 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 36,00 m Viga Superior | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga oblicua de 9.20 m | 8 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 16 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| Camantón de una escalera de 9.20 m | 30 juegos | 3.00 m | 50 × 3.0 | CL30,289*50 | 60 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 30 piezas |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 30 piezas |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| 1 | Conectar placa con abrazadera | CS289 × 289 | 4pcs |
| Aferración | 60 piezas |
| Pinza doble | 16 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 849.36 | 1 por ciento |
Este sistema profesional de armadura de techo de aluminio de triple rejilla de 18 m x 36 m es una solución estructural de primer nivel diseñada para las producciones de eventos a mayor escala de la industria. Al utilizar una arquitectura avanzada de triple red, este sistema proporciona la asombrosa cantidad de 648 metros cuadrados de espacio de aparejo elevado continuo y de alta capacidad.

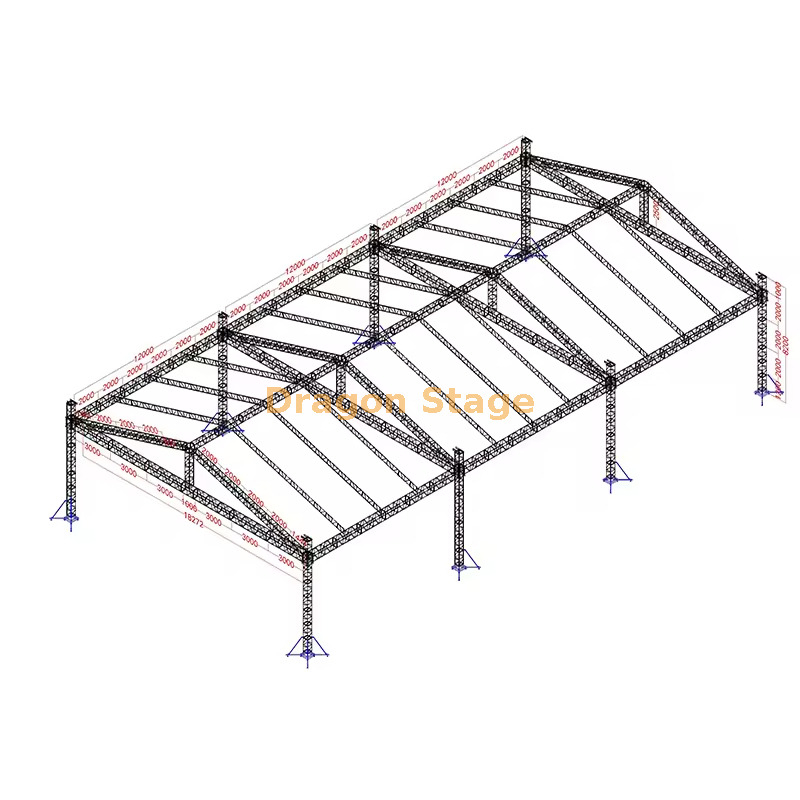

Ingeniería modular de triple rejilla: la estructura se compone de tres rejillas interconectadas de 12 m de profundidad por 18 m de ancho , creando una huella profesional total de 36 metros de profundidad y 18 metros de ancho..
Elevación a nivel de estadio: Ubicado a una impresionante altura de 8 metros , este sistema proporciona el espacio vertical necesario para arreglos en línea masivos, plataformas de iluminación de múltiples capas y fondos de pantalla LED de gran formato.
Integridad estructural superior: Construido sobre una configuración de soporte de suelo de múltiples torres, el sistema utiliza pilares verticales de alta resistencia con estabilizadores reforzados y placas de base industriales para garantizar una estabilidad sólida como una roca en todo su amplio tramo.
Plataforma de montaje de alta capacidad: Diseñada para aplicaciones de trabajo pesado, las múltiples intersecciones de vigas transversales brindan una alta densidad de puntos de suspensión seguros para equipos audiovisuales profesionales y efectos teatrales.
Construcción de material premium: fabricado con aleación de aluminio 6061-T6 de alta resistencia , que ofrece el equilibrio perfecto entre capacidad de carga masiva y resistencia natural a los factores ambientales exteriores.
Aplicación versátil a gran escala: Esta es la opción definitiva para escenarios de festivales principales, pabellones de ferias comerciales internacionales e instalaciones permanentes de anfiteatros al aire libre.
Sistema profesional de armazón de techo para eventos al aire libre de aluminio resistente de 18x36x8m: estructura de escenario de estadio de triple rejilla
1. Introducción
Para los conciertos en estadios más ambiciosos y los festivales al aire libre de primer nivel, los sistemas de techo estándar simplemente no pueden satisfacer la demanda técnica. El sistema de armadura de techo para eventos al aire libre de alta resistencia de 18x36x8m de DragonStage es un titán de la ingeniería que proporciona la asombrosa cantidad de 648 metros cuadrados de área de actuación sin obstáculos. La característica definitoria de este sistema es su configuración de triple rejilla , que ofrece una densidad de aparejo incomparable y una rigidez estructural extrema para los ciclistas técnicos más pesados. Con un espacio libre vertical de 8 metros y un enorme espacio libre de 36 metros, esta estructura a escala de estadio está diseñada para diseñadores de élite que requieren un 'cielo' expansivo para complejos trazados de iluminación 3D e integraciones de video de varias toneladas.
2. Desafíos y soluciones
El principal desafío de ingeniería de un tramo libre de 36 metros es gestionar la deflexión estructural (hundimiento) mientras soporta una carga técnica masiva. DragonStage resuelve esto utilizando una aleación de aluminio 6061-T8 , que proporciona un límite elástico y una dureza superiores en comparación con las aleaciones T6 estándar.
Además, el diseño Triple Grid agrega tres capas de refuerzo horizontal, lo que aumenta significativamente la 'rigidez torsional' del techo, evitando que se tuerza bajo cargas dinámicas o desiguales. Para gestionar las inmensas cargas de viento asociadas con una marquesina de 648 m2, el sistema utiliza una configuración de soporte terrestre de múltiples torres (8 o 10 torres) equipadas con estabilizadores de alta resistencia y puntos de fijación de lastre especializados para garantizar que la estructura siga siendo un anclaje seguro en cualquier entorno.
3. Características y beneficios clave
Este sistema de 18x36x8m está fabricado con de grado aeroespacial una aleación de aluminio 6061-T8 . Este material se trata con una solución térmica y se trabaja en frío para proporcionar la máxima relación resistencia-peso, lo que garantiza que la estructura siga siendo un activo profesional a largo plazo para los recorridos mundiales por estadios más exigentes (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
La configuración Triple Grid permite un montaje flexible y multipunto de cubos de video LED suspendidos en el centro y grupos de audio masivos sin comprometer los tramos estructurales principales.
Según las normas internacionales de seguridad para estructuras temporales masivas, el uso de un sistema de soporte en tierra con polipastos eléctricos sincronizados de 2 toneladas es el único método seguro para gestionar el levantamiento de varias toneladas necesario para una red de 648 m2 (Fuente: https://www.plasa.org ).
Para garantizar una solución completa para el lugar, este sistema está diseñado para una integración perfecta con nuestras plataformas modulares de escenario de aluminio. Estas plataformas cuentan con superficies antideslizantes de 18 mm y enormes capacidades de carga, lo que proporciona una base estable que coincide con el grado industrial de la triple rejilla aérea (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Cuál es el beneficio específico de una 'Triple Cuadrícula'? R: Proporciona tres veces la flexibilidad de montaje de una sola rejilla y aumenta significativamente la estabilidad estructural del tramo de 36 metros, lo que permite diseños de equipos aptos para estadios que abrumarían a los sistemas estándar.
P: ¿Puede este tramo de 36 m soportar un enorme fondo de vídeo LED a escala de estadio? R: Absolutamente. La estructura de caja 6061-T8 y la arquitectura de triple rejilla están diseñadas específicamente para soportar pesos de varias toneladas de paredes LED profesionales y torres de arreglo lineal.
P: ¿La marquesina de PVC es resistente al agua y al fuego? R: Sí. Nuestras marquesinas están hechas de PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares internacionales de seguridad ignífugos B1/M2.
P: ¿Cuántas torres se necesitan para este sistema de 18x36m? R: Para una estructura de esta escala y capacidad de montaje, normalmente recomendamos una configuración de soporte en el suelo de 8 o 10 torres para garantizar una distribución uniforme del peso y la máxima seguridad.
5. Fuerte llamado a la acción (CTA)
Construya la producción de su estadio más ambiciosa sobre una base de ingeniería de élite y seguridad industrial. Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener un presupuesto personalizado para la estructura de escenario de estadio de triple rejilla de 18x36x8m. Descarga nuestras tablas técnicas de rigging y comienza a planificar tu evento a escala mundial con absoluta confianza.
