peso del embalaje: 2400 kg
volumen de embalaje: 20cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 12.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | BS500 × 600 | 8pcs |
| 2.00 m | 50 × 3.0 | BS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | BS500 × 600 | 0pcs |
| Viga de 8.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | BS500 × 600 | 4pcs |
| 2.00 m | 50 × 3.0 | BS500 × 600 | 2 piezas |
| 1.00 m | 50 × 3.0 | BS500 × 600 | 0pcs |
| Pilar de 7.00 m | 4 sets | 3.00 m | 50x3.0 | BS350 × 350 | 8pcs |
| 2.00 m | 50x3.0 | BS350 × 350 | 0pcs |
| 1.00 m | 50x3.0 | BS350 × 350 | 4pcs |
| haz cubo | Cubo 500x600 | 0pcs |
| Torre de marco | Bloque de manga de trusas Bolt M | 4pcs |
| Base de acero m | 4pcs |
| Top Sección M | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.20 m | 50 × 3.0 | BS300 × 300 | 2 piezas |
| Viga superior de 8.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | BS300 × 300 | 2 piezas |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 1 por ciento |
| 1.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| Viga oblicua de 6.20 m | 4 sets | 3.00 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| 1.20 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| 6.20 m de armadura de escalera | 6 sets | 3.00 m | 50 × 3.0 | BL30,300*50 | 6 piezas |
| 2.00 m | 50 × 3.0 | BL30,300*50 | 6 piezas |
| 1.20 m | 50 × 3.0 | BL30,300*50 | 6 piezas |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | BS300 × 300 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | BS300 × 300 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 12 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 179.36 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 2,00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | BS500 × 600 | 0pcs |
| 2.00 m | 50 × 3.0 | BS500 × 600 | 2 piezas |
| 1.00 m | 50 × 3.0 | BS500 × 600 | 0pcs |
| Pilar de 7.00 m alas | 2 conjuntos | 3.00 m | 50x3.0 | BS350 × 350 | 4pcs |
| 2.00 m | 50x3.0 | BS350 × 350 | 0pcs |
| 1.00 m | 50x3.0 | BS350 × 350 | 2 piezas |
| Torre de alas | Bloque de manga de trusas Bolt M | 2 piezas |
| Base de acero m | 2 piezas |
| Top Sección M | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de tornillo, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |

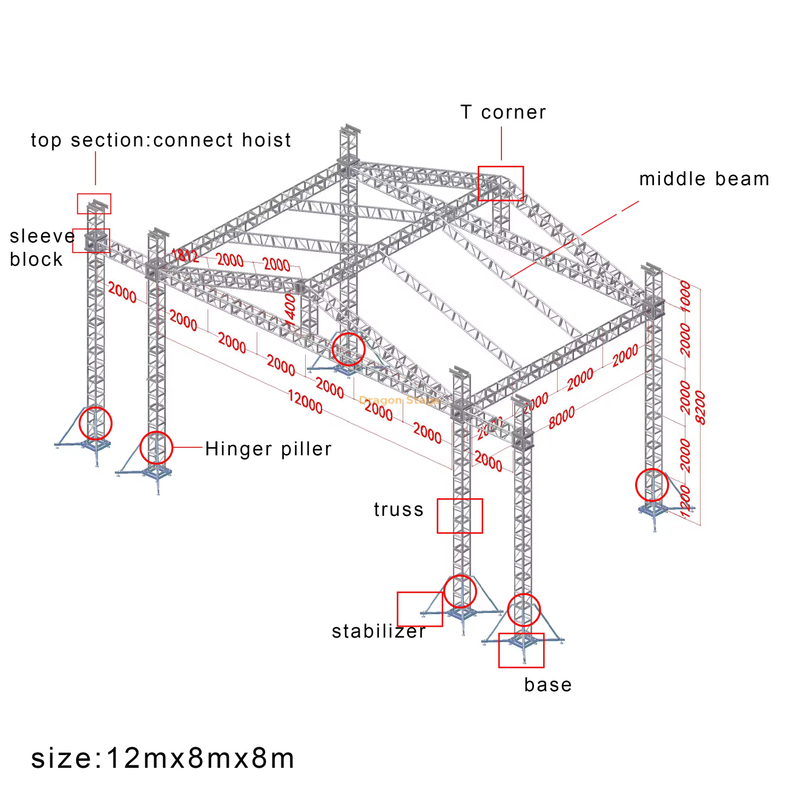

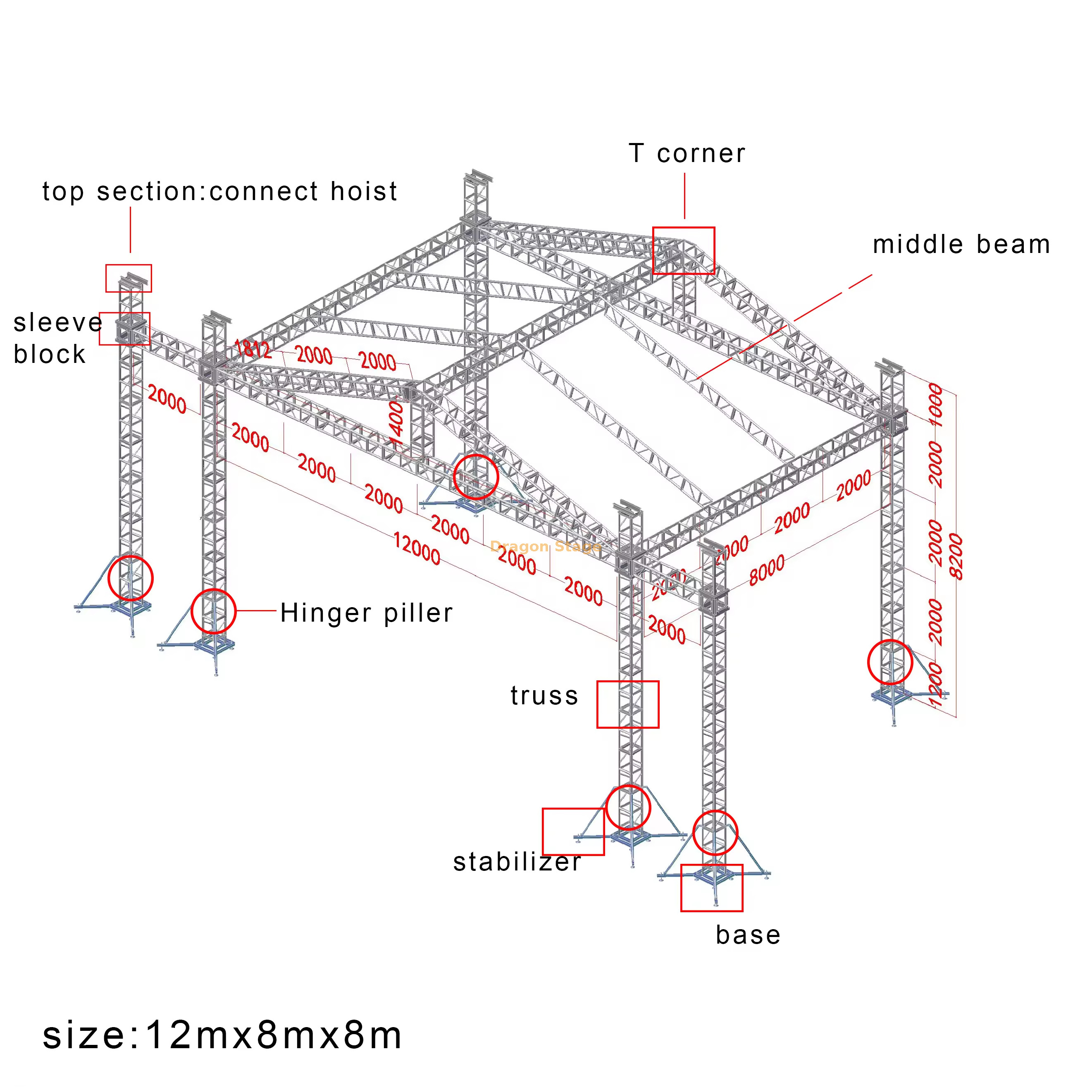

El sistema de techo tipo cercha con pernos de 12 m × 8 m × 8 m con dos alas para altavoces de 2 m es una solución profesional de techado para escenarios exteriores con soporte en el suelo que presenta conexiones confiables de pernos/placas y un innovador diseño de pilares articulados para un montaje rápido y seguro.
El cuerpo principal proporciona un generoso frente de 12 metros de ancho, 8 metros de profundidad y 8 metros de altura de pilar con bloques de manga para levantar el techo con un polipasto de cadena. El clásico techo a dos aguas garantiza una excelente escorrentía de agua y resistencia al viento, mientras que las alas laterales integradas de 2 metros tanto a la izquierda como a la derecha ofrecen soporte dedicado para altavoces line-array o iluminación lateral sin torres adicionales.
Los componentes clave incluyen pilares con bisagras para levantarlos fácilmente, estabilizadores y bases resistentes para una máxima estabilidad, esquinas en T, vigas intermedias y refuerzos completos en todas partes. Construido con una aleación de aluminio de alta resistencia con conexiones de pernos, este sistema es perfecto para conciertos, festivales, eventos corporativos y giras regionales de tamaño mediano que requieren una instalación rápida, alta capacidad de carga y soporte de megafonía integrado.
Marquesina de PVC, plataforma de escenario y contrapesos opcionales disponibles. Con la confianza de las empresas de alquiler por su durabilidad, facilidad de montaje con herramientas estándar y rendimiento comprobado en condiciones exteriores exigentes.
Sistema profesional de techo tipo cercha con pernos de 12x8x8m y alas dobles para altavoz de 2m
1. Introducción
Para eventos al aire libre de alto impacto y giras de conciertos regionales, el sistema de techo Bolt Truss Peak de 12x8x8m de DragonStage representa el pináculo de la confiabilidad estructural. Con 96 metros cuadrados de área de actuación cubierta y una imponente altura de 8 metros, este sistema está diseñado para producciones que exigen una enorme capacidad de montaje y una estética profesional. La inclusión de alas de altavoz duales de 2 metros permite la integración perfecta de sistemas de audio line array profesionales, manteniendo el escenario despejado para los artistas y optimizando la cobertura de sonido para grandes multitudes. Este sistema de apoyo en tierra es la opción preferida para los organizadores que priorizan la seguridad, la escala y la flexibilidad técnica.
2. Desafíos y soluciones
Un desafío importante para los escenarios al aire libre es el 'efecto vela' causado por el dosel del techo durante los fuertes vientos, que puede sobrecargar las torres verticales. DragonStage resuelve esto utilizando un sistema de soporte de suelo de 4 torres de alta resistencia con bloques de manga reforzados y estabilizadores opcionales para garantizar la máxima estabilidad lateral. Otro problema común es la acumulación de agua en grandes luces de techo; Nuestra geometría de techo pico está diseñada específicamente para facilitar la escorrentía inmediata del agua, evitando la tensión estructural asociada con la acumulación de agua. Además, para instalaciones en recintos feriales de festivales irregulares, el sistema cuenta con gatos niveladores ajustables de alta resistencia que garantizan una estructura perfectamente vertical y segura independientemente del terreno.
3. Características y beneficios clave
Este sistema de 12x8x8m está fabricado con una aleación de aluminio 6082-T6 de primera calidad, que ofrece una resistencia a la tracción superior y una excelente resistencia a la corrosión ambiental (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ). Esto garantiza que la estructura siga siendo un activo seguro y profesional durante años de uso continuo.
La conexión de armadura de perno proporciona un método de montaje tradicional y muy rígido, favorecido para aplicaciones de servicio pesado. Las alas laterales duales de 2 m están reforzadas específicamente para colgar arreglos lineales de audio o pancartas LED verticales. De acuerdo con los estándares internacionales de seguridad para estructuras de desempeño temporales, el uso de un sistema de soporte terrestre basado en torre reduce significativamente los riesgos asociados con los trabajos elevados, ya que toda la rejilla se puede instalar a nivel del suelo antes de ser izada (Fuente: https://www.plasa.org ).
Para proporcionar una solución completa para el lugar, este trussing está diseñado para una compatibilidad perfecta con nuestras plataformas modulares de escenario de aluminio. Estas plataformas cuentan con superficies antideslizantes de 18 mm y altas capacidades de carga, lo que crea una base estable que coincide con el nivel profesional de la plataforma aérea (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Por qué elegir un sistema de armadura de pernos en lugar de un sistema de espiga? R: Las armaduras de pernos a menudo se prefieren para instalaciones semipermanentes o escenarios de carga muy pesada porque proporcionan un punto de conexión rígido y masivo entre secciones.
P: ¿Cuál es la capacidad máxima de peso para las alas de los altavoces de 2 m? R: Cada ala está diseñada para soportar importantes cargas de audio profesional; sin embargo, consulte a nuestro equipo de ingeniería con los pesos específicos de sus altavoces para obtener un cálculo de carga verificado.
P: ¿La marquesina de PVC es resistente al agua? R: Absolutamente. Utilizamos PVC de alta resistencia de 850 g/m², impermeable, resistente a los rayos UV e ignífugo (B1/M2).
P: ¿Se puede levantar esta estructura con cabrestantes manuales? R: Si bien es posible, para una altura de 8 metros y una rejilla de 12x8 m, recomendamos encarecidamente utilizar polipastos de cadena eléctricos sincronizados para mayor seguridad y precisión.
5. Fuerte llamado a la acción (CTA)
Potencia tu próxima producción al aire libre con una estructura construida para un rendimiento y seguridad de élite. Póngase en contacto con el equipo de ingeniería de DragonStage para obtener una cotización personalizada sobre el sistema de techo con visera de perno y alas de altavoz de 12x8x8m. Descargue nuestras especificaciones técnicas hoy y comience a planificar la temporada de eventos más exitosa hasta el momento.
