Armazón de aluminio atornillado de tubo redondo BS400 con estructuras curvas y de forma personalizada
Referencia del archivo de dibujo
Índice de dibujo
Índice de dibujo
Configuración
Tipo de estructura
3599
Armazón conectado con pernos de esquina de cuatro vías BS400
Estructura de esquina personalizada

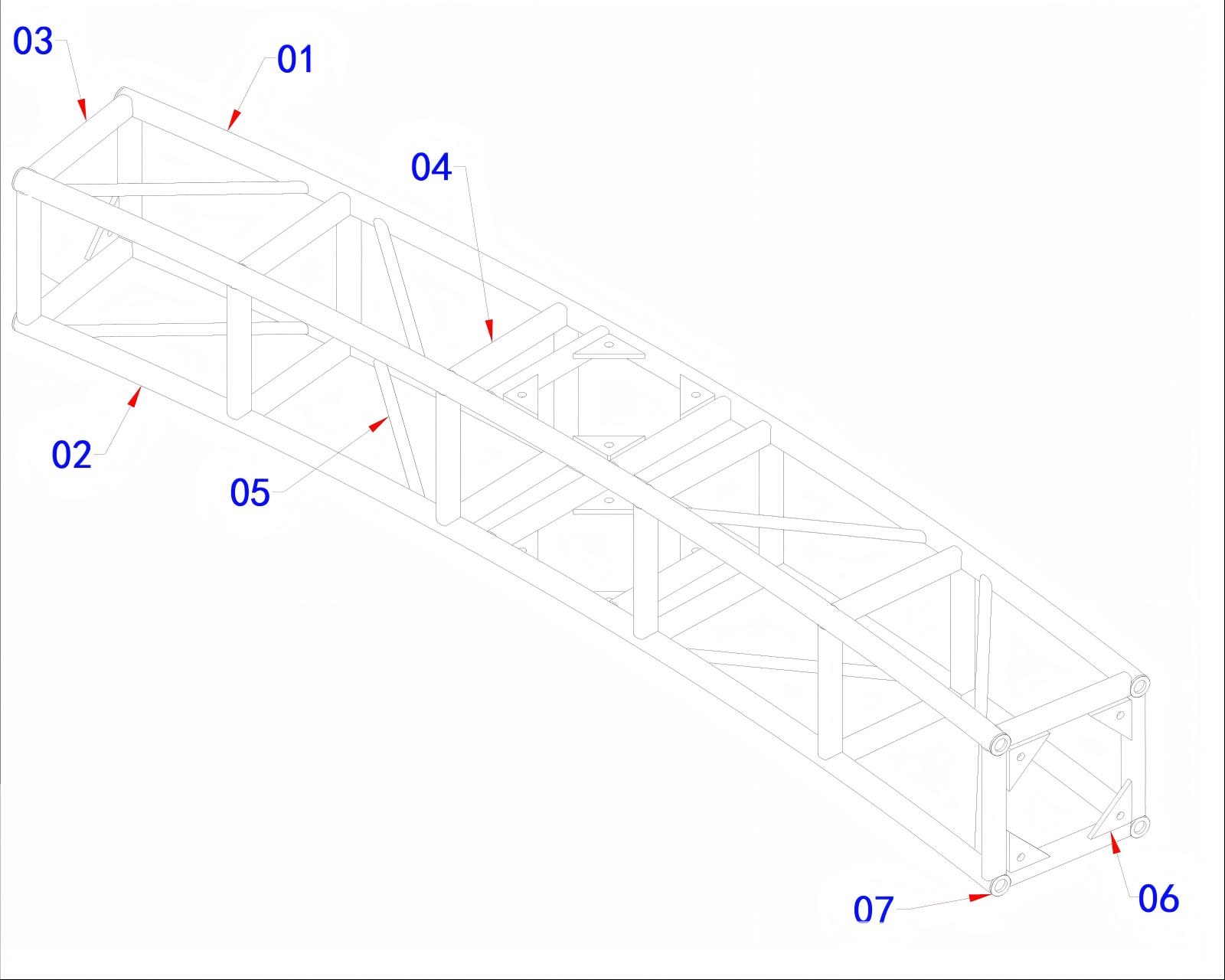

3651-A
Truss conectado por perno cuadrado curvo BS400
Estructura de armadura de iluminación curva

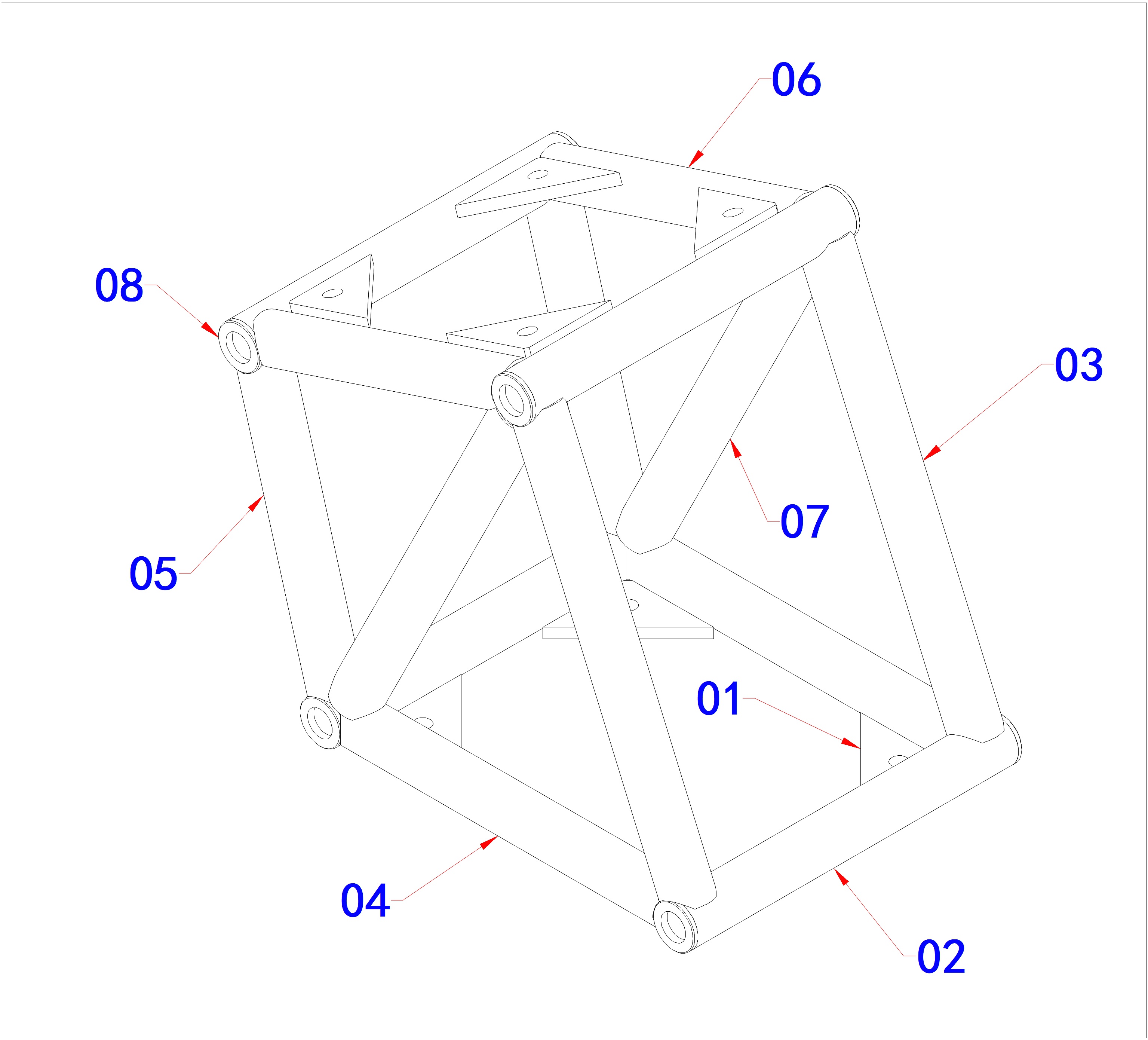

3651-B
Truss conectado con pernos de forma personalizada BS400
Estructura de celosía de forma especial

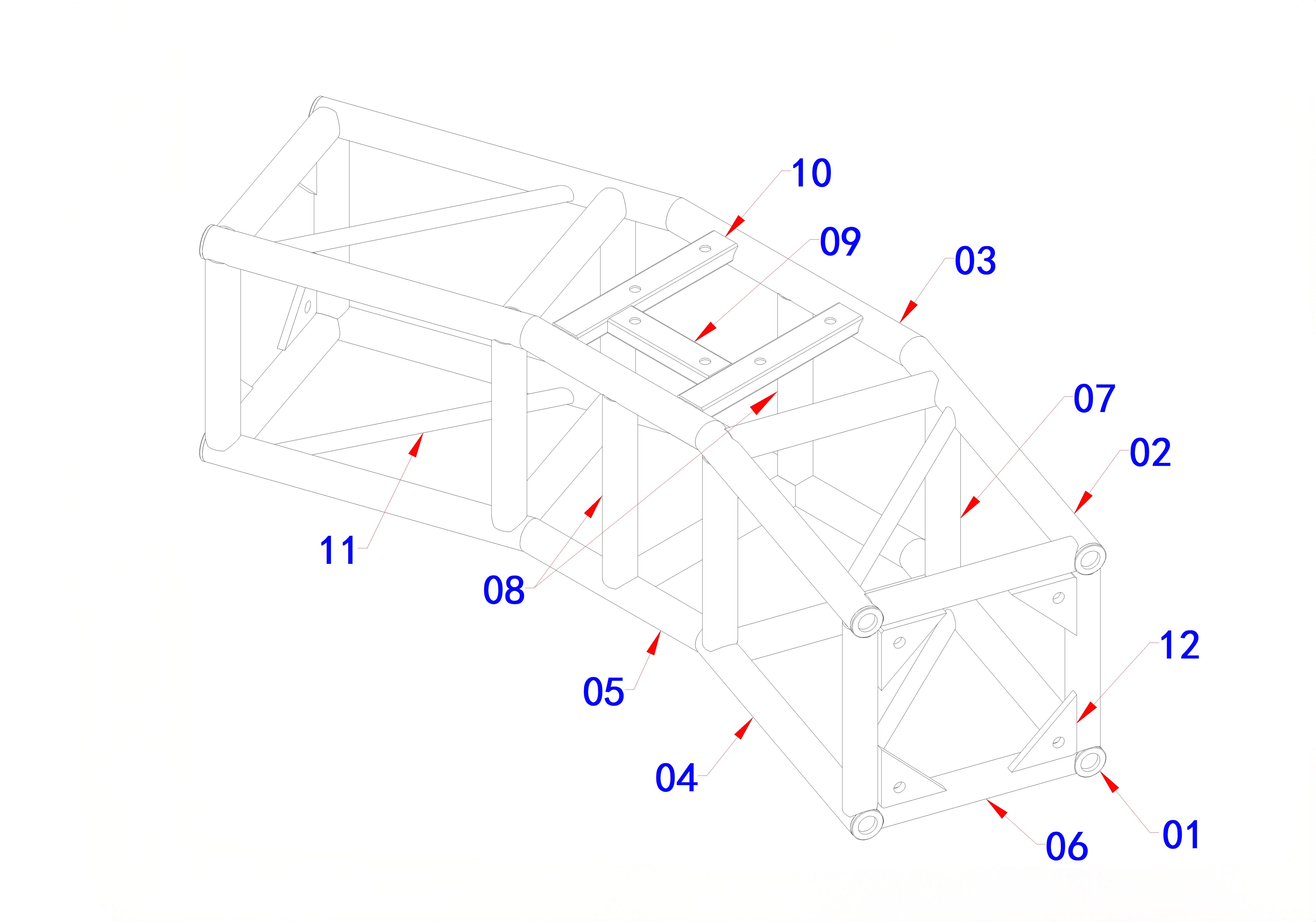

3748
Truss de esquina personalizado BS400 conectado con pernos
Estructura de torneado personalizada

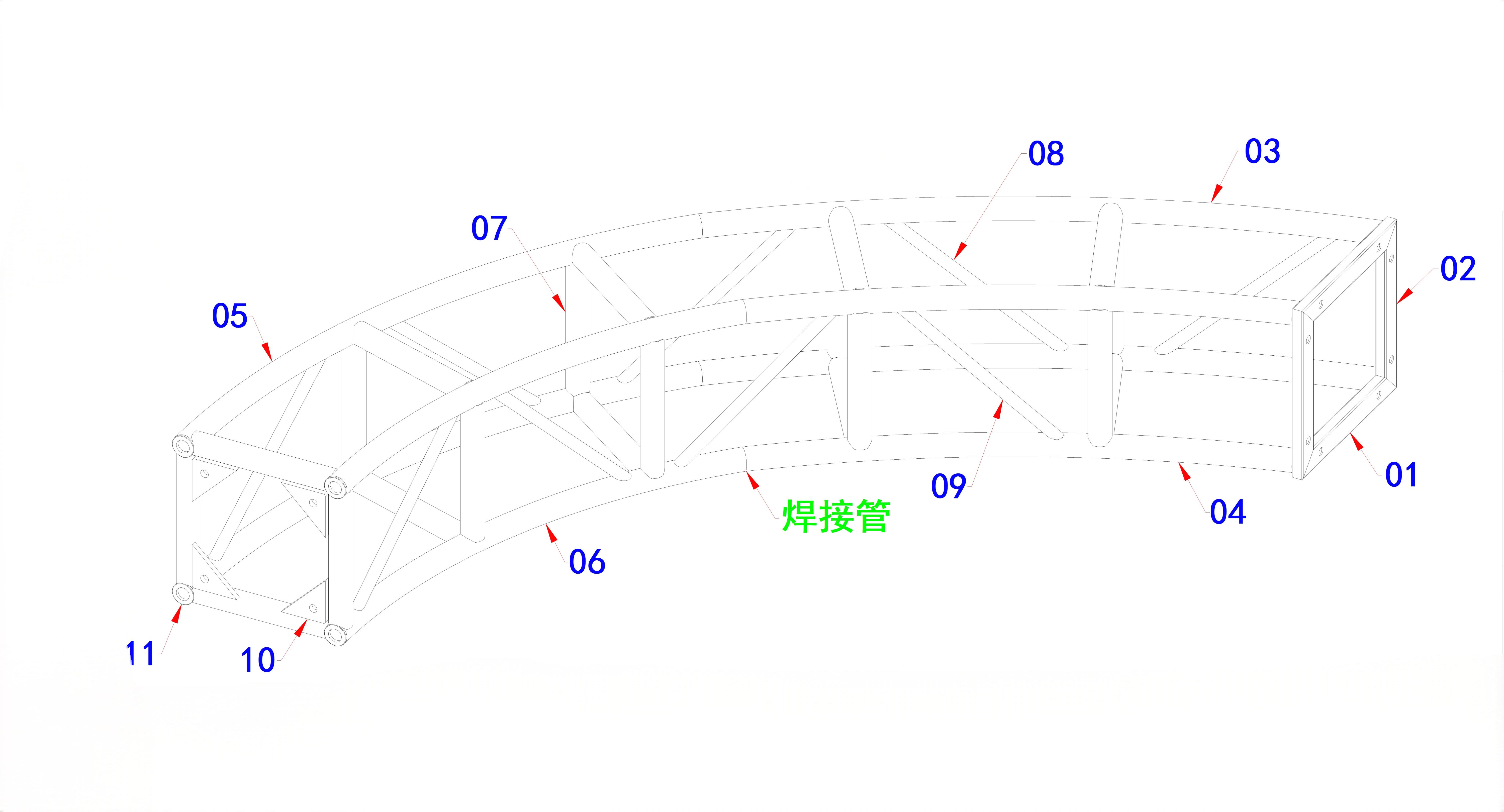

4233
BS400 Truss conectado por perno de forma curva e irregular personalizado
Estructura de geometría curva y especial
Información de dibujo
Artículo
Detalles
Serie de dibujo
Armazón de aluminio conectado con pernos de tubo redondo curvo y personalizado BS400
Tipo de estructura
Armadura de aluminio curvada / Armadura de forma personalizada / Estructura de iluminación mecánica
Solicitud
Armazón de iluminación curva para interiores, estructura mecánica de barra, estructuras de entretenimiento personalizadas
Sección transversal
Ancho 400 mm × Alto 400 mm
Tubo principal
Tubo redondo de aluminio de 50 mm.
Longitud / Forma
Longitud personalizada, secciones curvas y estructuras geométricas especiales.
Ambiente
Principalmente aplicaciones en interiores (bares, lugares de entretenimiento, instalaciones de iluminación)
Material
Aleación de aluminio
Sistema de conexión
Conexión de perno
Tipo de dibujo
Dibujo CAD 2D
Propósito del diseño
Estructuras de iluminación curvas personalizadas, marcos de iluminación de barras, componentes mecánicos de truss y estructuras de aluminio con formas especiales
Productos relacionados
Armazón de iluminación curva, estructuras de armazón de aluminio personalizadas
Descripción general del truss curvo y de forma personalizada BS400
El sistema de truss de aluminio conectado con pernos de forma curva y personalizada BS400 está desarrollado para proyectos que requieren una geometría especial, como estructuras de iluminación curvas, instalaciones de lugares de entretenimiento y marcos mecánicos personalizados..
Basado en el perfil de armadura cuadrada estándar de 400 mm × 400 mm , el sistema utiliza cordones principales de tubo redondo de aluminio de 50 mm combinados con uniones conectadas por pernos para lograr diseños estructurales flexibles.
En comparación con las secciones de celosía rectas estándar, las estructuras BS400 curvas e irregulares proporcionan una mayor flexibilidad de diseño para:
Diseños de iluminación de bares;
Decoración de lugares de entretenimiento;
Estructuras escénicas personalizadas;
Estructuras especiales de soporte mecánico.
Características principales
Diseño curvo personalizado
El sistema BS400 se puede fabricar en:
Estructuras de arco circular;
Anillos de iluminación curvos;
Conexiones angulares especiales;
Marcos decorativos irregulares.
El diseño curvo permite a los diseñadores crear efectos visuales únicos manteniendo la estructura modular del entramado.
Sistema de conexión de pernos
La estructura conectada por pernos proporciona:
Fácil transporte;
Instalación sencilla;
Componentes reutilizables;
Modificación flexible del proyecto.
Esto lo hace adecuado para estructuras de eventos temporales y aplicaciones de entretenimiento personalizadas.
Fabricación de formas especiales
Además de las secciones rectas estándar, BS400 se puede personalizar en:
Estructuras de esquina de cuatro vías;
Secciones curvas;
Estructuras multiángulo;
Marcos geométricos especiales.
Componentes estructurales
Componente
Descripción
Acordes principales
Tubos redondos de aluminio de 50 mm que forman el marco estructural principal.
Miembros verticales
Mantener la geometría de la armadura cuadrada.
Refuerzo diagonal
Mejorar la estabilidad estructural
Secciones curvas
Estructura curvada segmentada o doblada personalizada
Placas de conexión
Proporcionar posiciones de fijación personalizadas
El truss curvo BS400 se utiliza principalmente para estructuras de iluminación personalizadas, instalaciones de bares, lugares de entretenimiento y marcos de aluminio con formas especiales.
2. ¿Se puede fabricar la armadura BS400 en formas curvas?
Sí. BS400 se puede personalizar en secciones curvas, estructuras de esquina y formas irregulares según los requisitos de diseño del proyecto.
3. ¿Cuál es el tamaño del truss curvo BS400?
El perfil estándar BS400 es de 400 mm × 400 mm y utiliza cordones principales de tubo redondo de aluminio de 50 mm..
4. ¿Qué sistema de conexión utiliza el truss curvo BS400?
El truss curvo BS400 utiliza un sistema conectado con pernos, lo que permite un fácil montaje, desmontaje y transporte.
5. ¿Se puede utilizar el truss personalizado BS400 en exteriores?
Algunas estructuras personalizadas BS400 se pueden utilizar en exteriores, pero las aplicaciones en exteriores requieren la consideración de cargas ambientales, condiciones de viento y requisitos de ingeniería.
Aviso de diseño
Los dibujos representan conceptos de armadura de aluminio curvados y personalizados estándar BS400.
Las dimensiones reales de producción, los detalles de conexión y los requisitos estructurales deben confirmarse de acuerdo con la aplicación de cada proyecto.
BS400 proporciona una solución flexible para diseñadores de iluminación profesionales, lugares de entretenimiento y aplicaciones estructurales de aluminio personalizadas.
