Comprensión de las estrategias de estabilidad del viento para grandes estructuras de eventos al aire libre
Cuando el público ve un gran concierto al aire libre, suele notar los elementos visuales:
Pantallas LED gigantes.
Grandes estructuras de techo.
Altas torres de altavoces.
Sistemas de iluminación.
Diseños escénicos.
Sin embargo, las estructuras temporales al aire libre enfrentan uno de los desafíos de ingeniería más importantes:
¿Cómo puede una estructura temporal permanecer estable cuando se expone a las fuerzas del viento?
A diferencia de los espacios interiores, las estructuras para conciertos al aire libre deben hacer frente a condiciones ambientales cambiantes.
El viento no crea sólo peso vertical.
Crea fuerzas horizontales que pueden empujar, tirar y derribar estructuras temporales.
Para estructuras altas y livianas, la carga del viento puede convertirse en una de las consideraciones de diseño más críticas.
Durante la construcción del Festival de Música Guangzhou Pearl Beer Festival 2026, se observaron varias estrategias de resistencia al viento:
Torres de altavoces de retransmisión de 20 metros de altura mediante lastre de agua y vientos.
Estructuras de techo del escenario principal mediante sistemas de sujeción trasera y lastre.
Estructuras Ringlock mediante vientos y sistemas de estabilización.
Estructuras de techo de acero hidráulico combinadas con una estructura de techo de aluminio liviano.
Estas observaciones demuestran un importante principio de ingeniería:
La estabilidad temporal de la estructura no se logra haciendo que cada componente sea más pesado. Se consigue controlando la relación entre las fuerzas del viento, la resistencia estructural, los sistemas de anclaje y los contrapesos.
El trasfondo estructural de este proyecto se presenta en Secuencia de construcción de un escenario de concierto en un estadio: del estadio vacío a la estructura completa del evento.
¿Por qué es importante la carga de viento para las estructuras temporales de conciertos?
Un malentendido común es que las estructuras temporales sólo necesitan soportar el peso del equipo.
En realidad, las estructuras para eventos al aire libre experimentan varios tipos de fuerzas.
Cargas verticales
Estos incluyen:
Peso de la pantalla LED.
Peso del altavoz.
Accesorios de iluminación.
Peso de la estructura del techo.
Equipamiento escénico.
Las cargas verticales viajan principalmente hacia abajo a través de:
Equipo ↓ Miembros estructurales ↓ Sistema de base ↓
Cargas de viento horizontales
El viento crea fuerzas que actúan lateralmente.
Por ejemplo:
Viento del suelo → → → Estructura ↓ Movimiento horizontal ↓ Momento de vuelco
Estas fuerzas pueden causar:
Movimiento estructural.
Estrés de conexión.
Deformación excesiva.
Corredizo.
Vuelco.
Cuanto más alta y grande sea la superficie expuesta, más importante será la resistencia al viento.
¿Por qué las estructuras temporales altas son más sensibles al viento?
La presión del viento aumenta el desafío para las estructuras altas porque la fuerza actúa a una distancia sobre el suelo.
Esto crea un momento de vuelco.
El principio básico es:
Momento de vuelco = Fuerza del viento × Altura Overturning Momento = Viento Fuerza imes HeightOverturningMoment = WindForce × Altura
Incluso si la fuerza del viento permanece constante, el aumento de la altura aumenta la tendencia de la estructura a girar.
Por eso:
Torres de relevo.
Torres FOH.
Grandes estructuras Ringlock.
Sistemas de techo.
requieren medidas de estabilidad adicionales.
Una estructura de 20 metros no es simplemente el doble de desafiante que una estructura de 10 metros.
El efecto de la altura es mucho más significativo debido al mayor momento de vuelco.
La resistencia al viento es un sistema completo, no un solo componente
Una estructura temporal estable suele combinar varios métodos:
Rigidez estructural.
Vigorizante.
Lastre.
Cables tensores.
Distribución adecuada de la carga.
Protección del suelo.
Control de conexión.
El sistema de estabilidad se puede representar como:
Fuerza del viento ↓ Estructura principal ↓ Sistema de refuerzo ↓ Lastre / Cable tensor ↓ Resistencia del suelo
Quitar cualquier pieza puede reducir la eficacia de todo el sistema.

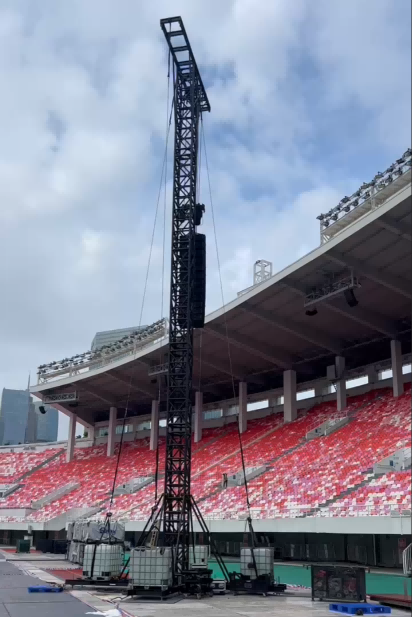

¿Cómo resisten las torres de altavoces de retransmisión las cargas de viento?
Las torres de altavoces de retransmisión se encuentran entre los ejemplos más obvios de estructuras sensibles al viento.
Durante este proyecto, se colocaron dos torres de relevo en el área central del estadio.
Características observadas:
Altura: aproximadamente 20 metros.
Sección superior de acero que soporta line arrays.
Estructura base de acero.
Secciones de torre verticales de aluminio pesado.
Ocho tirantes diagonales.
Cuatro tanques de lastre de agua.
Sistema de cables tensores multidireccionales.
La torre no se estabilizó únicamente por su propio peso.
Se basaba en un sistema de estabilidad completo.

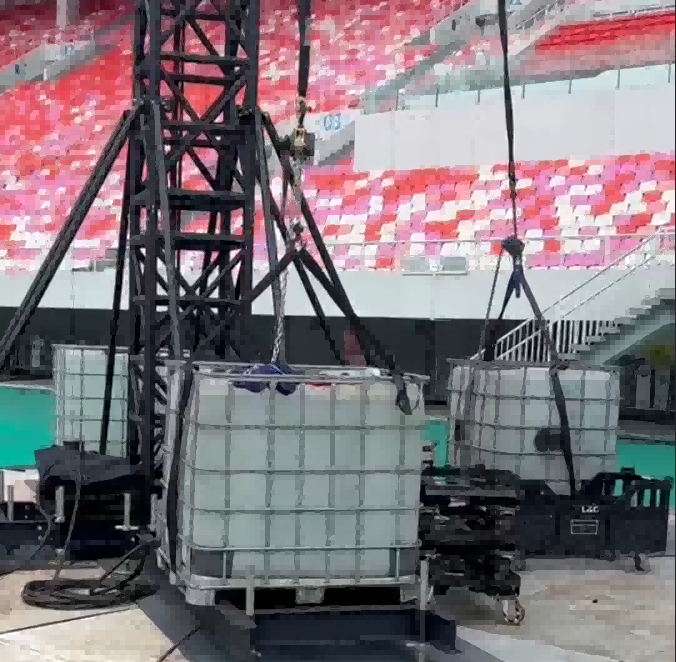

El papel del lastre de agua en la estabilidad de las torres de retransmisión
Mucha gente malinterpreta los tanques de agua sobre estructuras temporales.
No están simplemente añadiendo peso.
Su objetivo principal es:
Aumento de la resistencia contra fuerzas de vuelco.
El principio de estabilidad es:
Fuerza del viento ↓ Movimiento de la torre ↓ Tensión del cable tensor ↓ Resistencia del lastre ↓ Rotación reducida
El lastre crea un momento resistente que se opone a la tendencia al vuelco.
Un área de soporte de base más grande y un lastre colocado correctamente mejoran la estabilidad.
¿Por qué el lastre se distribuye simétricamente?
La torre de relevo utilizaba cuatro tanques de agua colocados alrededor de la base.
Esta disposición simétrica proporciona:
Resistencia equilibrada.
Comportamiento estructural más predecible.
Carga desigual reducida.
Estabilidad en múltiples direcciones del viento.
Un solo contrapeso en un lado crearía un sistema desequilibrado.
La dirección del viento puede cambiar.
Por lo tanto, las estructuras temporales deben considerar más de una dirección de carga.

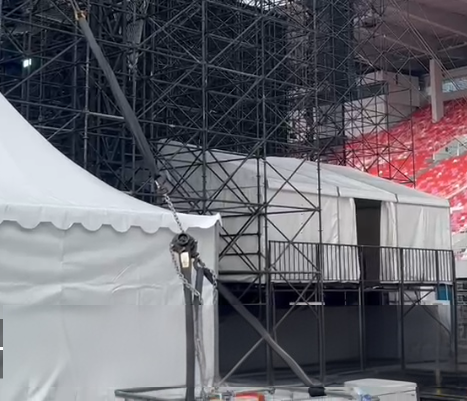

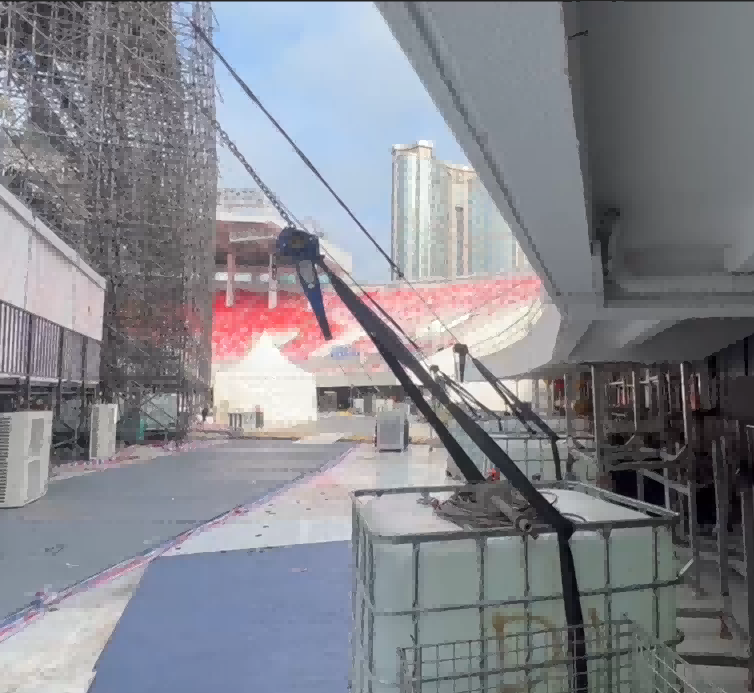

¿Por qué los cables tensores son eficaces contra el viento?
Los cables tensores mejoran la estabilidad al crear restricción lateral adicional.
En lugar de permitir que la torre se mueva libremente, los cables transfieren fuerzas horizontales hacia los puntos de lastre.
La trayectoria de fuerza simplificada es:
Viento ↓ Torre ↓ Cable tensor Tensión ↓ Lastre de agua ↓
Los cables tensores son especialmente efectivos para estructuras altas y delgadas porque aumentan el ancho efectivo de soporte sin requerir una base de torre mucho más grande.

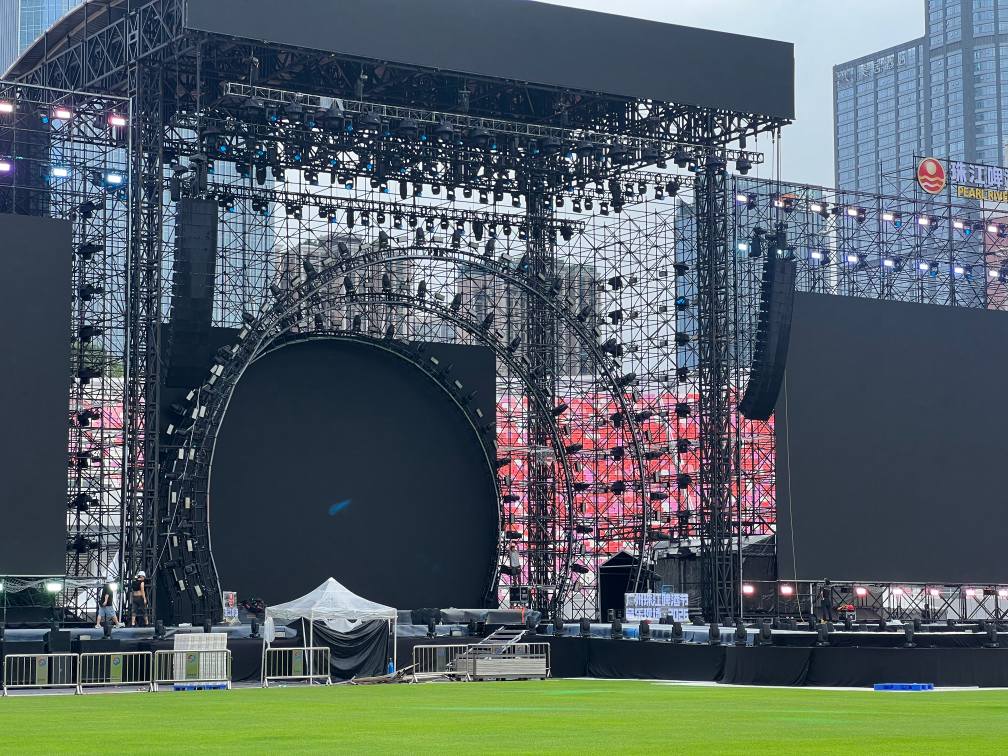

¿Cómo resiste el viento el techo del escenario principal?
El techo del escenario principal tiene un desafío diferente de resistencia al viento.
A diferencia de una torre de relevo, el techo es una gran estructura horizontal con una amplia superficie expuesta.
El sistema observado incluyó:
Estructura de techo hidráulica de acero.
Estructura de techo curvada de aluminio.
Membrana de PVC.
Sistemas de retención traseros.
Lastre de agua.
El techo debe resistir:
Presión del viento sobre la superficie del tejado.
Levantamiento del viento.
Movimiento horizontal.
¿Por qué se combina el techo de aluminio con una estructura de acero?
El sistema de techo utilizó diferentes materiales para diferentes propósitos.
Estructura de acero
Utilizado para:
Columnas principales.
Sistema de elevación hidráulico.
Transferencia de carga primaria.
Ventajas:
Alta resistencia.
Fuerte capacidad de conexión.
Marco de techo curvo de aluminio
Utilizado para:
Sosteniendo la membrana del techo.
Reducción de peso muerto.
Mejora de la eficiencia de la instalación.
Ventajas:
Ligero.
Resistencia a la corrosión.
Transporte más fácil.
Esta combinación reduce el peso estructural innecesario mientras mantiene la resistencia.
Los principios de ingeniería de techos se analizan con más detalle en:
¿Por qué se utilizan estructuras de techo curvo en los escenarios de conciertos?

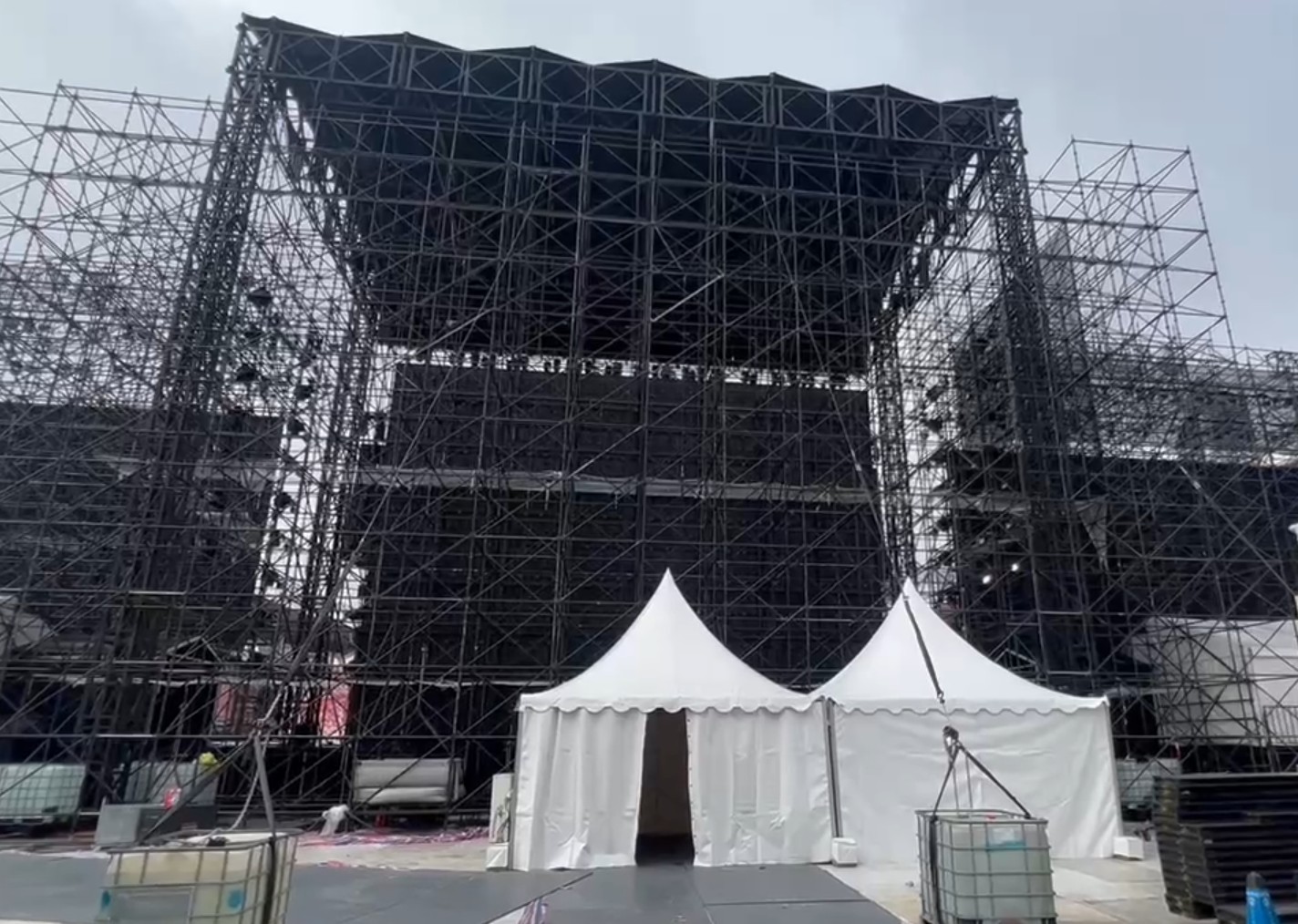

¿Por qué el escenario principal necesita sujeción trasera?
Una gran estructura de techo crea superficies que atrapan el viento.
Si el viento empuja la parte frontal del techo, la estructura tiende a girar hacia adelante o hacia atrás dependiendo de la dirección del viento.
Los sistemas de retención traseros ayudan a controlar este movimiento.
El principio de estabilidad es similar al de las torres de relevo:
Fuerza del viento en el suelo ↓ Movimiento del techo ↓ Restricción trasera ↓ Resistencia del lastre/suelo
El objetivo no es detener todo movimiento.
Las estructuras temporales naturalmente tienen cierta flexibilidad.
El objetivo es mantener el movimiento dentro de límites aceptables.
¿Cómo resisten las estructuras Ringlock las cargas de viento?
Las grandes estructuras Ringlock también se ven afectadas por el viento.
Los ejemplos incluyen:
Torres LED laterales.
Estructuras FOH.
Plataformas técnicas.
Estas estructuras tienen grandes superficies verticales debido a:
Pantallas LED.
Plataformas.
Equipo.
Revestimientos temporales.
La resistencia al viento depende de:
Estándares verticales.
Libros mayores horizontales.
Tirantes diagonales.
Sistemas básicos.
Cables tensores.
Lastre.
La ruta de carga básica es:
Presión del viento ↓ LED/Superficie de la estructura ↓ Marco Ringlock ↓ Sistema de refuerzo ↓ Sistema de base ↓ Lastre/suelo
La función de ingeniería de las estructuras Ringlock se explica en:
¿Cómo soportan las estructuras Ringlock grandes escenarios de conciertos?
¿Por qué las pantallas LED son una consideración para el viento?
Las pantallas LED crean grandes superficies planas.
Aunque los gabinetes LED individuales pueden no ser extremadamente pesados, una pared LED grande puede crear una resistencia significativa al viento.
Por ejemplo:
Una pantalla LED de 20m × 16m tiene una superficie de aproximadamente:
320 metros cuadrados.
El viento que actúa sobre esta zona puede crear una fuerza horizontal considerable.
Por lo tanto:
Las estructuras de soporte de LED deben ser estables.
Los sistemas de fijación trasera son importantes.
Las estructuras Ringlock requieren un refuerzo adecuado.
Puede ser necesario lastre.
Por este motivo, la instalación de LED no puede considerarse separada del diseño estructural.
Se explican más detalles sobre los sistemas de soporte LED en:
¿Cómo se admiten las pantallas LED de gran tamaño?
La resistencia al viento requiere diferentes soluciones para diferentes estructuras
Una lección importante de este proyecto es que no existe un método universal de resistencia al viento.
Diferentes estructuras requieren diferentes estrategias.
Estructura
Desafío del viento principal
Método de estabilidad
Torre de relevo
Estructura alta y esbelta
Cables tensores + lastre de agua + arriostramiento
Techo principal
Gran superficie expuesta
Estructura de acero + sujeción trasera + lastre
Torre LED Ringlock
Gran superficie vertical
Arriostramiento + sistema de base + lastre
Torre FOH
Estructura técnica alta
Sistema de estabilidad modular
Plataforma de escenario
Menor exposición al viento
Conexión estructural y arriostramiento.
La gestión de la carga eólica también es un problema de construcción
La resistencia al viento no sólo se considera una vez terminada la estructura.
Afecta a todo el proceso constructivo.
Por ejemplo:
Durante la instalación del techo
No se deben instalar membranas de techo de gran tamaño en condiciones de viento inadecuadas.
La propia membrana puede crear una presión de viento adicional.
Durante el trabajo de alto nivel
Instalación:
Pantallas LED.
Altavoces.
Accesorios de iluminación.
en altura requiere consideración de las condiciones del viento.
Durante los cambios de clima
Los eventos al aire libre deben monitorear continuamente:
Velocidad del viento.
Previsiones meteorológicas.
Condiciones estructurales.
Las estructuras temporales son sistemas dinámicos.
Su condición cambia a medida que se agrega equipo.
Lecciones de ingeniería del diseño de resistencia al viento
1. El peso por sí solo no crea estabilidad
Agregar peso es sólo un método.
La posición y el propósito de ese peso son igualmente importantes.
2. Las estructuras altas necesitan estabilidad lateral
La fuerza vertical no es suficiente.
El viento crea fuerzas horizontales.
3. Los cables tensores convierten el movimiento en fuerzas controladas
Un sistema de cables flexible puede mejorar significativamente la estabilidad cuando se diseña correctamente.
4. El lastre es parte del sistema estructural
Los tanques de agua no son decoración ni almacenamiento temporal.
Son contrapesos diseñados.
5. Diferentes estructuras necesitan diferentes estrategias eólicas
Una torre de relevo, una estructura de techo y una torre Ringlock no pueden utilizar el mismo método de estabilidad.
Cada uno requiere una solución basada en:
Altura.
Área de superficie.
Carga.
Geometría.
Ubicación.
Conclusión
La resistencia al viento es una de las consideraciones más importantes en grandes estructuras de conciertos temporales.
Aunque el público ve principalmente los elementos visuales de un concierto, cada torre alta, pared LED, estructura de techo y sistema suspendido debe resistir las fuerzas ambientales.
Durante el proyecto del Festival de Música Guangzhou Pearl Beer Festival, se observaron varias estrategias de resistencia al viento:
Las torres de relevo utilizaban lastre de agua, cables tensores y refuerzos diagonales.
Las estructuras principales del techo combinaban marcos de acero, techos de aluminio liviano y sistemas de sujeción traseros.
Las estructuras Ringlock se basaban en refuerzos modulares, sistemas de base y métodos de estabilización adicionales.
Estos sistemas demuestran un principio fundamental de la ingeniería de estructuras temporales:
Una estructura de concierto segura no se crea impidiendo todo movimiento. Se crea controlando fuerzas, dirigiendo cargas y asegurando que cada elemento estructural funcione en conjunto como un sistema de estabilidad completo.
Este es un podio de escenario al aire libre de aluminio con plataforma de escenario de 4x4 pies con 2 escaleras, los tamaños totales son 4,88x3,66 m 16x12 pies.
Este es un escenario de tamaño completo de 6,1 x 4,88 m y 20 x 16 pies para actuaciones al aire libre. Es un escenario modular portátil de aluminio; su única pieza es un escenario de 4x4 pies.
Ofrecemos diferentes opciones de altura aquí con precios para consultar.
Actualice sus eventos con nuestro sistema de escenario portátil profesional de 7,32 mx 1,22 m 24x4 pies. Con un diseño de plataforma modular de 4x4 pies y alturas ajustables de 0,4 ma 2 m, esta pasarela de aluminio de alta resistencia es perfecta para conciertos al aire libre, desfiles de moda y eventos corporativos. Durable, resistente a la intemperie y fácil de montar.
Los tamaños totales del escenario de pasarela ajustable para exteriores son 20 pies de largo y 4 pies de ancho (6,1 x 1,22 m), cada escenario mide 4 x 4 pies, con 2 escaleras.
Este es un escenario de armadura móvil para eventos de espectáculos al aire libre de 4x4 pies, los tamaños totales son 10,98x3,66 m 36x12 pies con 2 escaleras
Este es un escenario de concierto al aire libre de aluminio portátil de 4x4 pies. Los tamaños totales en venta son 3,66x1,22 m, 12x4 pies con 1 escalera.
Un escenario para eventos con cerradura de anillo de acero es un tipo de sistema de puesta en escena modular comúnmente utilizado para eventos, conciertos, actuaciones y exposiciones. Está diseñado para proporcionar una plataforma robusta y versátil para artistas, oradores y equipos.
Los tamaños totales son 56'x 28'ft (17,08x8,54m) con 2 escaleras, altura 24'-48'(0,8-1,2m)
Plataforma de escenario Ringlock de acero para eventos al aire libre, andamio móvil, escenario de armadura Ringlock para conciertos grandes, 80x40 pies (24,4x12,2 m)
con 2 escaleras regulables de 1,2m de altura
Marco de escenario layher, escenario de acero, escenario en T para boda, actuación al aire libre, escenario ringlock de ajuste rápido, escenario ensamblable
Etapa de andamio de capa de acero con plataforma de aluminio: Tamaño: 9 (largo 9,76 m) x ancho (6,1 m) Material del escenario: aleación de aluminio 6061-T6/madera contrachapada Dimensiones: 1,22m*2,44m Altura: se puede ajustar de 0,6 ma 1,1 m Peso: 45-85Kg Grosor del tubo principal: 50*3mm; Vice Tube Grosor: 40*2 mm Grosor del tubo de abrazadera: 20*2 mm Capacidad de peso: 500 kg Color: negro
Escenario Ringlock de acero de alta resistencia y capacidad para eventos grandes 10x8m 0,6-1m con 2 escaleras de aluminio ajustables
Es un escenario de acero con capacidad de carga resistente, es resistente al agua y antideslizante para eventos de conciertos en interiores y exteriores.
Eleve su producción con nuestro escenario Ringlock de acero de alta resistencia de 10 x 8 m, una solución resistente para alta capacidad. soluciones para escenarios de conciertos y eventos. Con una cubierta de madera impermeable y antideslizante y un marco de acero galvanizado reforzado, esta plataforma de 80 m2 está diseñada para ofrecer la máxima estabilidad a alturas de 0,6 a 1 m, lo que la hace ideal para un uso riguroso en interiores y exteriores.
Los escenarios de armadura ringlock de andamios de acero combinan la versatilidad de los sistemas de andamios ringlock con estructuras de armadura para crear una configuración de escenario robusta y flexible para diversos eventos. Los tamaños totales son 12,2x8,54m, tenemos varias opciones para elegir.
Esta es nuestra nueva plataforma de escenario Ringlock para exteriores de aluminio inventada con sistema de armadura Ringlock de acero, los tamaños totales son 12x10 m, cada panel mide 2x1 m, la altura estándar es 2 m, con pies ajustables, puede alcanzar los 2,16 m. Equipamos con 2 escaleras de aluminio para facilitar el acceso.
Escenario plegable Escenario portátil de aluminio plegable 4x8ft-H0.41-0.61m
Escenario plegable de aluminio de 4x8 pies (1,22x2,44m) con altura de 0,41 a 0,61m. Portátil, con ruedas, fácil de instalar y almacenar, ideal para hoteles, eventos y puestas en escena temporales.
Escenario plegable móvil de aluminio a la venta 1,83*2,44 m
Escenario móvil plegable de aluminio de 1,83x2,44m con ruedas para un rápido montaje. Portátil, duradero e ideal para eventos, escuelas y soluciones de puesta en escena temporales.
Etapa plegable portátil móvil de aluminio el 1.22*2.44m
Escenario portátil plegable de aluminio de 1,22x2,44m para eventos, colegios y actuaciones. Solución de escenario modular ligera, de rápida instalación y fácil transporte.
Actividades del hotel Reuniones de rendimiento Ceremonia de boda de acero ajustable Jardín de infantes Escenario móvil plegable de acero 1.83x2.44m 6x8ft
altura0,4-0,6 m; 0,6-0,8 m
Escenario móvil plegable de acero de 1,83x2,44m con altura regulable (0,4–0,8m). Durable, portátil e ideal para hoteles, bodas, escuelas y eventos de espectáculos.
Escenario portátil de aluminio para exteriores, cuadrado rojo, plegable, de acero y hierro, altura: 04-0,6 m o 0,6-0,8 m, tamaños: 1,22x2,44 m
Escenario portátil plegable de acero de 1,22x2,44m con altura regulable y ruedas. Alta capacidad de carga (850 kg/m²), duradera e ideal para eventos, bodas, conciertos y puestas en escena al aire libre.
El sistema de armadura de andamio Ringlock es de 2x2 m en un bloque, la plataforma del escenario es de 2x1 m
este escenario personalizado de 16 m de largo y 10 m de ancho con 2 m de altura y 2 escaleras
Escenario profesional para eventos ringlock de 16x10m con sistema de andamio modular ringlock, tarima de escenario de aluminio y escaleras integradas. Solución de escenario temporal de alta resistencia para conciertos, eventos y producciones al aire libre.
Plataforma acrílica para escenario de bodas Este escenario está hecho de acrílico transparente y aluminio y es una opción más económica que el escenario de vidrio. Sigue siendo una opción elegante y moderna para bodas. Las medidas totales son 14,64x3,66m y las alturas son diferentes, damos varias opciones.
El escenario transparente para cubierta de piscina con alturas ajustables ofrece una solución única e innovadora para maximizar el potencial del área de una piscina.
Es probable que se utilicen barandillas de aluminio para escenarios rápidos para brindar seguridad y protección a los artistas o participantes en escenarios, plataformas o áreas elevadas.
Este es nuestro escenario de andamio Ringlock de acero de diseño personalizado con plataforma de aluminio de 2x1 m, sus tamaños totales son 8x6 m, altura de 1,5 m y 2 escaleras.
Enorme escenario profesional para conciertos al aire libre de 20 x 18 m que cuenta con un sistema de soporte de estructura Ringlock de acero de alta estabilidad. Construida con plataformas modulares de madera contrachapada con estructura de aluminio de 2x1 m e incluye dos juegos de escaleras, esta plataforma de alta resistencia está diseñada para festivales a escala de estadio y producciones en gira.
Podemos producir a medida un escenario de tamaño total de 4x2 m con una plataforma de escenario modular de 2x1 m con una altura de 0,8-1,2 my 2 escaleras.
￥8180
￥8180
Fashan Dragon Stage
No.7, Área Industrial Xiaxi, Heshun, Distrito de Nanhai, Foshan, 528241, Guangdong, China.
