peso del embalaje: 7940 kg

volumen de embalaje: 132cbm

conector cubo BS520X760MM 30ud

armazón de conexión BS520X760MM 3,08m 25uds

armazón de conexión BS520X760MM 3m 8uds

marquesina para el techo del túnel

peso del embalaje: 6450 kg

volumen de embalaje: 45cbm

Especificaciones principales

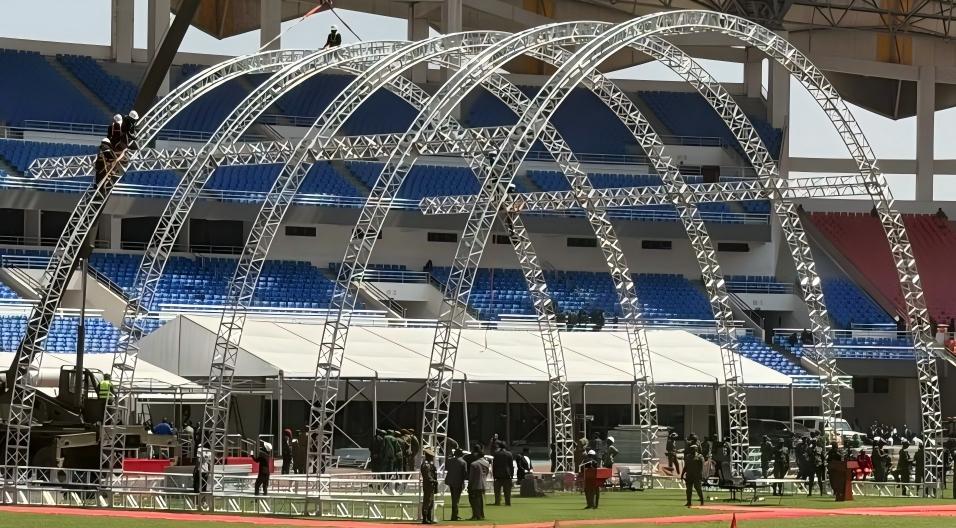

Estructura de celosía de aluminio curvada de 24 m de ancho

La estructura del evento superior tiene un tamaño total solicitado de:

24m de ancho × 18m de profundidad × 15m de alto

Su característica más reconocible es la serie de grandes arcos curvos de aluminio que se extienden a lo largo del área del evento.

Las vigas curvas están conectadas por secciones de vigas longitudinales rectas para formar un marco temporal completo para eventos.

En comparación con un marco de celosía rectangular convencional, este tipo de configuración de múltiples arcos proporciona un perfil visual distintivo y una gran área abierta debajo de la estructura de celosía.

Para otros productos que utilizan este tipo de geometría, consulte nuestro sistema típico de armadura de techo curvo..

Escenario para eventos grandes de 21,96 m × 14,4 m

La etapa solicitada para este proyecto mide:

21,96 m de ancho × 14,4 m de profundidad × 2 m de alto

Esto crea una gran área elevada para eventos y espectáculos debajo de la estructura de celosía curva.

DragonStage puede suministrar el escenario junto con el sistema de truss para que el cliente no necesite adquirir los componentes principales del escenario y la estructura aérea de proveedores separados.

Dependiendo de la configuración final confirmada, un paquete de etapa completo puede incluir:

• Plataformas de escenario modulares

• Estructura de soporte del escenario

• Componentes de base ajustables

• Componentes de conexión

• Escaleras de escenario

• Barandillas donde sea necesario

• Accesorios de escenario relacionados

Los clientes que busquen otras configuraciones de plataforma también pueden explorar nuestra gama de productos Aluminium Stage .

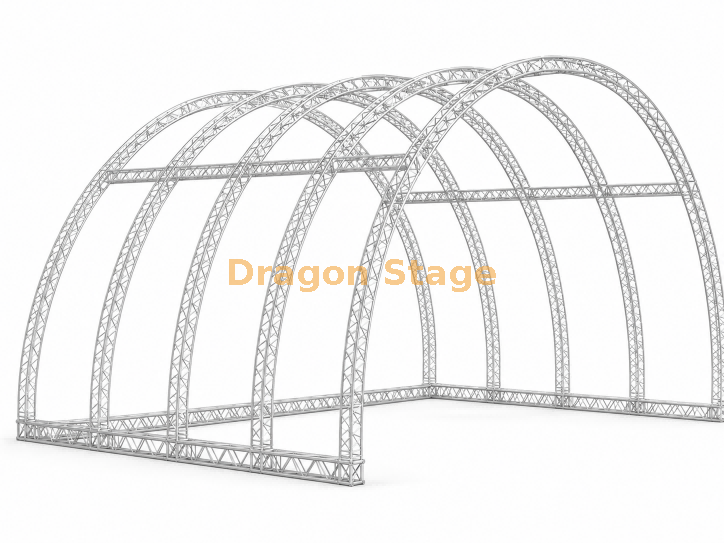

Configuración de armadura grande de múltiples arcos

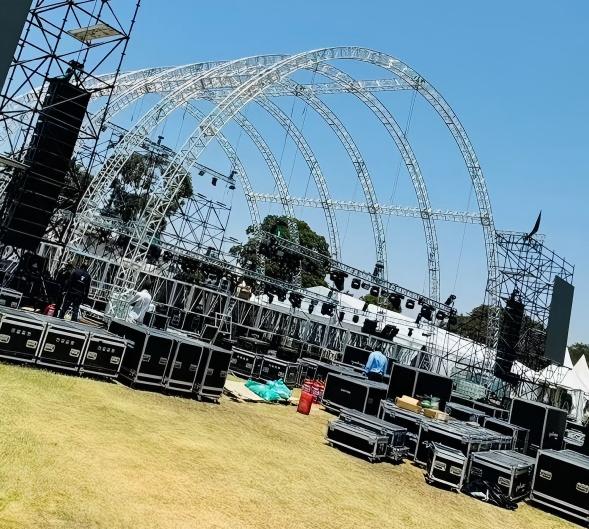

La estructura de referencia del cliente utiliza múltiples arcos de celosía curvados en lugar de una sola viga de techo delantera y trasera.

A partir de las imágenes de referencia suministradas, el concepto del producto incluye:

• Múltiples arcos de celosía de aluminio curvos de gran tamaño

• Conexiones de celosía recta longitudinal

• Secciones de celosía perimetral

• Gran espacio despejado para eventos debajo de la estructura.

• Plataforma de escenario grande separada debajo

El número exacto de arcos, el radio del arco, la sección transversal de la armadura, las longitudes de los segmentos y la configuración de la conexión deben confirmarse en el dibujo final antes de la cotización y la producción.

DragonStage no determinará estas especificaciones únicamente a partir de la fotografía de referencia.

Adecuado para aplicaciones de eventos grandes

Una estructura de 24 mx 18 mx 15 m es significativamente más grande que un marco típico para eventos pequeños.

Este tipo de sistema personalizado puede considerarse para aplicaciones tales como:

• Ceremonias en el estadio

• Producciones de conciertos

• Festivales de música

• Grandes eventos corporativos

• Ceremonias de eventos deportivos

• Celebraciones públicas

• Grandes instalaciones temporales para eventos

El marco curvo abierto también se puede utilizar como base para iluminación, decoración, marca u otros arreglos de equipos para eventos personalizados una vez que se confirmen los requisitos reales del equipo.

Armazón y escenario suministrados como un paquete de proyecto

Para este proyecto, el cliente no se limita a comprar varias secciones de celosía curvadas.

La oferta cubre dos sistemas de productos principales:

Estructura de celosía de aluminio curvada de 24 m × 18 m × 15 m

Escenario para eventos de 21,96 m × 14,4 m × 2 m

DragonStage puede coordinar la fabricación y el suministro de ambos sistemas de acuerdo con un plano de proyecto confirmado y una BOQ.

Esto es particularmente útil para grandes proyectos en el extranjero donde se debe considerar la compatibilidad, la identificación de componentes, el embalaje y la secuencia de instalación antes del envío.

Fabricación personalizada

Las dimensiones en esta página representan el requisito de cotización actual de este cliente.

DragonStage puede fabricar estructuras similares para eventos grandes con diferentes:

• Anchos totales

• Profundidades generales

• Alturas de estructura

• Perfiles de arco

• Número de marcos de celosía curvados

• Secciones transversales de celosía

• Disposiciones de armadura longitudinal

• Dimensiones del escenario

• alturas del escenario

• Escaleras de escenario

• Barandillas

• Acabados superficiales

• Posiciones de instalación del equipo

Para proyectos no estándar, consulte nuestra capacidad de producción de escenarios personalizados .

Qué debe confirmarse antes de la cotización final

Para una estructura de esta escala, las dimensiones generales son suficientes para una discusión inicial, pero no suficientes para la cotización final de fabricación..

Para este proyecto en particular, le pediría al cliente que confirme al menos:

• Dimensiones generales finales de la armadura

• Número de marcos de arco curvo

• Perfil/dibujo de arco requerido

• Sección transversal de armadura o serie de armadura requerida

• Si se requiere una cubierta de techo

• Equipo de iluminación a instalar.

• Pantallas LED, si las hubiera

• Altavoces o arreglos lineales, si los hubiera.

• Otros equipos suspendidos

• Pesos totales del equipo y posiciones de suspensión.

• Requisitos de acceso al escenario

• Número y posición de escaleras.

• Requisitos de barandilla

• Ubicación de instalación

• Uso interior o exterior

• Condición del terreno

• Dibujos estructurales o de eventos existentes.

Si el cliente aún no dispone de un dibujo detallado, las imágenes de referencia actuales y las dimensiones totales confirmadas se pueden utilizar como punto de partida para una configuración adicional.

La cubierta del techo no se incluye automáticamente

La fotografía de referencia muestra el esqueleto de la armadura de aluminio sin una membrana de techo terminada instalada sobre toda la estructura.

Por lo tanto, esta página de producto no debe describir automáticamente el producto como un sistema de techo cubierto..

Si el cliente requiere:

• cubierta de techo de PVC

• Cubierta transparente

• Cobertura parcial

• cubierta lateral

• Protección contra el clima

Estos requisitos deben confirmarse por separado antes de la cotización.

Esta distinción es importante porque agregar una membrana de techo cambia los requisitos del proyecto y no debe asumirse simplemente por la forma curva de la armadura.

Instalación de iluminación y equipos.

Las grandes estructuras de celosía de aluminio se utilizan a menudo junto con iluminación para eventos, audio, pantallas LED, decoraciones y otros equipos de producción.

Sin embargo, el cliente aún no ha proporcionado esas especificaciones para este proyecto.

Por lo tanto, DragonStage no afirma una capacidad de suspensión específica para esta estructura de 24 m basándose únicamente en sus dimensiones generales.

Antes de finalizar las posiciones de los equipos, los clientes deben proporcionar:

• Tipo de equipo

• Cantidad

• Peso

• Posición colgante

• Altura de instalación requerida

• Disposición del polipasto cuando corresponda

Esta información luego se puede considerar al preparar la configuración final del producto.

Alcance de fabricación y suministro

Dependiendo del pedido final confirmado, DragonStage puede preparar un paquete de suministro completo que cubra los principales grupos de componentes necesarios para el proyecto.

Los grupos de suministro típicos pueden incluir:

Sistema de armadura curva

• Secciones de celosía de aluminio curvadas

• Armazón de conexión recta

• Componentes de conexión

• Accesorios requeridos

Sistema de escenario

• Cubiertas de escenario

• Componentes de soporte de escenario

• Bases

• Conexiones

• Escaleras

• Barandillas donde se especifique

Accesorios para proyectos

• Hardware de conexión de armadura

• Hardware de conexión de escenario

• Embalaje e identificación

• Otros componentes de instalación confirmados

La BOQ final debe prepararse a partir de la configuración aprobada en lugar de estimarse únicamente a partir de las fotografías de referencia.

Por qué este producto pertenece a la gama de productos personalizados de DragonStage

El valor comercial de este producto no es sólo su gran tamaño.

Demuestra la capacidad de DragonStage para fabricar secciones de truss curvas no estándar y un paquete de escenario grande correspondiente de acuerdo con las dimensiones e imágenes de referencia proporcionadas por el cliente..

El cliente podrá comenzar únicamente con:

"24 m de ancho × 18 m de profundidad × 15 m de alto, con un escenario de 21,96 m × 14,4 m × 2 m."

El siguiente paso de fabricación es convertir esas dimensiones generales en una configuración de componentes y una BOQ confirmadas.

Ésa es la función de un fabricante personalizado, en lugar de simplemente suministrar longitudes de armadura rectas estándar.

Nota importante de ingeniería

Las siguientes dimensiones son requisitos confirmados del cliente:

Estructura de armadura: 24 m ancho × 18 m profundidad × 15 m alto
Escenario: 21,96 m ancho × 14,4 m profundidad × 2 m alto

Las imágenes de referencia también confirman la apariencia prevista de la celosía curva de múltiples arcos..

Sin embargo, no lo confirman:

• Sección transversal de celosía

• Especificación del tubo de aluminio

• Número de secciones de arco requeridas

• Carga suspendida permitida

• Capacidad de carga del escenario

• Resistencia al viento

• Carga de viento en la cubierta del tejado

• Requisito de lastre

• Anclaje al suelo

• Requisito de fundación

• factor de seguridad

• Aprobación de ingeniería

Estos elementos deben determinarse a partir de la información final del proyecto y, cuando sea necesario, de cálculos de ingeniería verificados.

Preguntas frecuentes

¿Cuál es el tamaño total de esta estructura de armadura curva?

Las dimensiones totales solicitadas por el cliente son aproximadamente 24 m de ancho × 18 m de profundidad × 15 m de alto..

¿Cuál es el tamaño del escenario?

El escenario solicitado mide aproximadamente 21,96 m de ancho × 14,4 m de profundidad × 2 m de alto.

¿Es este un tamaño de truss DragonStage estándar?

No. Esta es una configuración personalizada para eventos grandes basada en las dimensiones y la estructura de referencia del cliente.

¿Se puede personalizar el tamaño del arco y el número de arcos?

Sí. El perfil del arco, el número de marcos curvos, el espaciamiento, la sección de la cercha y las conexiones longitudinales se pueden fabricar de acuerdo con la configuración final del proyecto.

¿Está incluida la cubierta del techo?

No está confirmado en el requisito actual del cliente. Si se requiere una membrana para techo u otra cubierta, se debe especificar por separado.

¿Se pueden instalar equipos de iluminación y sonido sobre el truss?

El sistema se puede desarrollar en torno a los requisitos del equipo para eventos, pero se deben proporcionar el tipo, la cantidad, el peso y las posiciones de suspensión del equipo antes de poder determinar la configuración y la capacidad relevantes.

¿Puede DragonStage suministrar el escenario junto con el truss?

Sí. El gran escenario y el sistema de armazón de aluminio curvo se pueden preparar como un paquete de proyecto personalizado.

¿Qué debo enviar para una cotización?

Proporcione las dimensiones generales, imágenes o dibujos de referencia, dimensiones del escenario, requisitos de cubierta del techo, información del equipo, ubicación de instalación y cualquier requisito operativo o de carga conocido.
