peso del embalaje: 3350 kg
Volumen de embalaje: 30 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 20.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 18 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 3 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga de 14.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 11.00 m | 6 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 18 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| haz cubo | Spigot Cube 389x389 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 6 piezas |
| Base de acero s | 6 piezas |
| Top Sección S | 6 piezas |
| Polipasto manual, ba05 2tons | 6 piezas |
| Sección de bisagra de espiga, altura 1m | 6 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 2.00 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| Viga superior de 14.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 10.20 m haz oblicuo | 6 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 18 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 10.20 m de armadura de escalera | 10 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 30 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 1 por ciento |
| Conectar placa con abrazadera | 3 piezas |
| Aferración | 20pcs |
| Pinza doble | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 434.56 | 1 por ciento |
| 0.4-0.8m | 0.8-1.2m | 1.2-2M |
| peso de empaque | 7250 | 7650 | 8100 kilos |
| volumen de embalaje | 37 | 49
| 53 cbm |
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 1x2m | de madera | 140 pcs |
| 1M Stage Brace | 154 piezas |
| 2M Stage Brace | 150 pcs |
| soportar con un tubo extensible | 165 PCS |
| Base ajustable | 165 PCS |
| Escalera de escenario | cobertura de madera | total | 7 | pasos | 2 pcs |

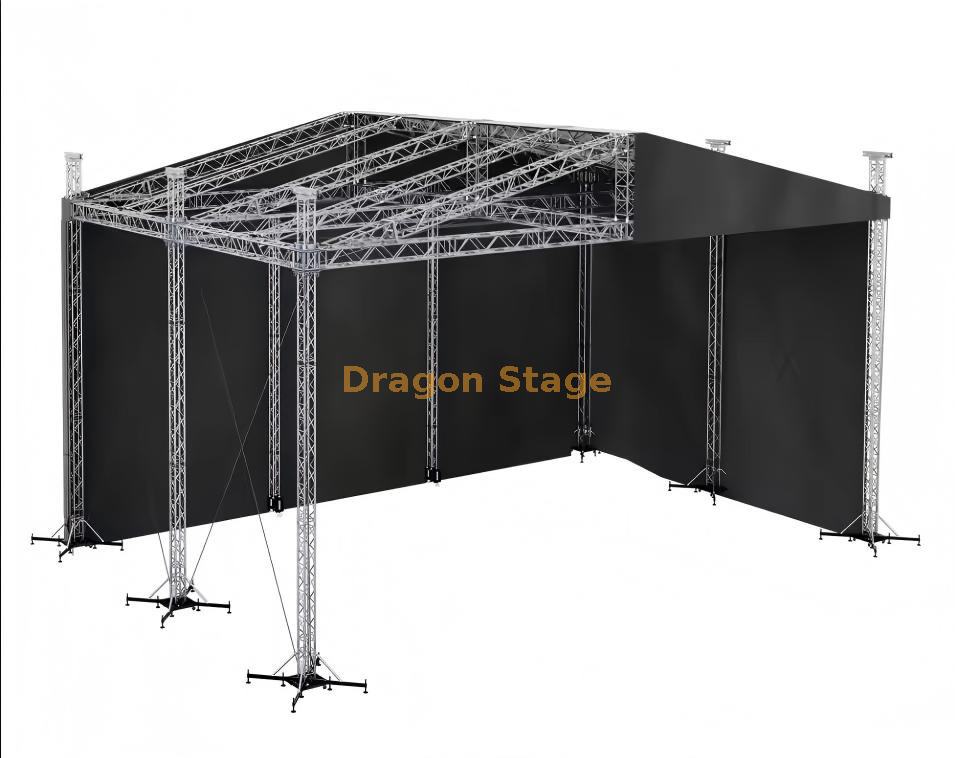

Escenario de música country de aluminio profesional de 20x14x12m y estructura para eventos a gran escala
1. Introducción
Las producciones al aire libre de alto impacto, como los festivales de música country y los conciertos a nivel de estadio, requieren una base que coincida con la escala de la actuación. El escenario de música country de aluminio de 20x14x12m de DragonStage es una solución de ingeniería de primer nivel diseñada para los espectáculos más importantes. Con 280 metros cuadrados de área de actuación cubierta y una imponente altura de 12 metros, esta estructura alberga bandas de varias piezas, escenarios escalonados y amplios fondos LED. Para los gerentes de producción, el desafío es encontrar una estructura que ofrezca una enorme capacidad de montaje sin sacrificar la seguridad estructural, un desafío que este sistema de aluminio de alta resistencia resuelve con precisión industrial y confiabilidad 'de nivel de estadio'.
2. Desafíos y soluciones
Un desafío importante para los tramos de 20 metros es la deflexión estructural: la tendencia de la armadura a hundirse bajo el peso de los equipos de iluminación y audio. DragonStage resuelve esto utilizando perfiles de cercha de pernos de alta resistencia de 400 x 600 mm o más grandes que mantienen una línea horizontal rígida en todo el ancho. Además, a una altura de 12 metros, la resistencia al viento se convierte en un factor de seguridad crítico. Nuestra solución implica un sistema de soporte terrestre de múltiples torres y puntos de lastre integrados que anclan la estructura firmemente contra fuerzas laterales. Para los equipos de eventos que enfrentan agendas de giras apretadas, el diseño modular de aluminio permite una configuración más rápida y eficiente con las herramientas en comparación con los andamios de acero tradicionales, lo que garantiza que el espectáculo comience a tiempo, siempre.
3. Características y beneficios clave
El sistema de 20x14x12m está fabricado con una aleación de aluminio 6082-T6 de grado aeroespacial. Este material se elige específicamente por su alta resistencia a la tracción y resistencia superior a la corrosión en ambientes exteriores (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ). Esto garantiza que la estructura siga siendo un activo seguro, libre de óxido y profesional durante años de giras continuas.
El sistema cuenta con una rejilla de techo reforzada capaz de soportar cargas masivas distribuidas para faros delanteros móviles y pantallas LED pesadas. De acuerdo con los estándares de seguridad internacionales para estructuras de espectáculos temporales, la altura de 12 metros está optimizada para proporcionar líneas de visión claras para miles de personas mientras se mantiene la distancia necesaria para la pirotecnia y la iluminación de alto calor (Fuente: https://www.prolight-sound.com ).
Para garantizar una solución completa para el lugar, este trussing es perfectamente compatible con nuestras plataformas modulares de escenario de aluminio. Estas plataformas cuentan con superficies antideslizantes de 18 mm y altas capacidades de carga, lo que proporciona una base estable para los movimientos dinámicos de los artistas y equipos musicales pesados (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Cuál es la carga máxima que puede soportar un tramo de 20 m? R: El tramo de 20 m está diseñado para aparejos de alta capacidad. Si bien los límites dependen de la configuración específica, normalmente puede soportar varias toneladas de carga distribuida. Comuníquese con nuestros ingenieros para obtener una tabla de carga detallada.
P: ¿Se requiere una grúa para las torres de 12 metros? R: Si bien los componentes son manejables, recomendamos utilizar una grúa pequeña o polipastos de motor especializados para trabajos pesados para los pilares de 12 m para garantizar la máxima seguridad y velocidad durante el montaje.
P: ¿La marquesina de PVC es resistente al agua y al fuego? R: Absolutamente. La marquesina está hecha de PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares de seguridad ignífugos B1/M2.
P: ¿Se puede utilizar este escenario en recintos de festivales con mucho viento? R: Sí. Cuando se utiliza con lastre y cables de sujeción adecuados, este sistema está diseñado para ofrecer estabilidad ante vientos fuertes. Proporcionamos orientación estructural completa para anclajes en exteriores.
5. Fuerte llamado a la acción (CTA)
Asegúrese de que su próxima producción a gran escala se base en seguridad e ingeniería de élite. Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener un presupuesto personalizado para el sistema Country Music Stage de 20x14x12m. Descarga nuestras especificaciones técnicas y empieza a planificar tu temporada de conciertos más ambiciosa hasta el momento.
