peso del embalaje: 1700 kg
Volumen de embalaje: 12cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 9,00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga de 7.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Pilar de 4.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| haz cubo | Spigotcube 289x289 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | .90 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 7.00 m haz superior | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| 4,70 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.70 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 4,70 m de armadura de escalera | 6 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 6 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 1.70 m | 50 × 3.0 | CL30,289*50 | 6 piezas |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 12 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 126.46 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 2,00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Pilar de 4.00 m de alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Torre de alas | Bloque de manga de espiga S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
peso del embalaje: 900 kg
volumen de embalaje: 5cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 15 pcs |
| 1.22m abrazadera en el escenario | 20 pcs |
| 2.44m abrazadera en el escenario | 18 pcs |
| soportar con un tubo extensible | 24 pcs |
| Base ajustable | 24 pcs |
| Escalera de escenario | cobertura de madera | total | 4 | pasos | 2 pcs |

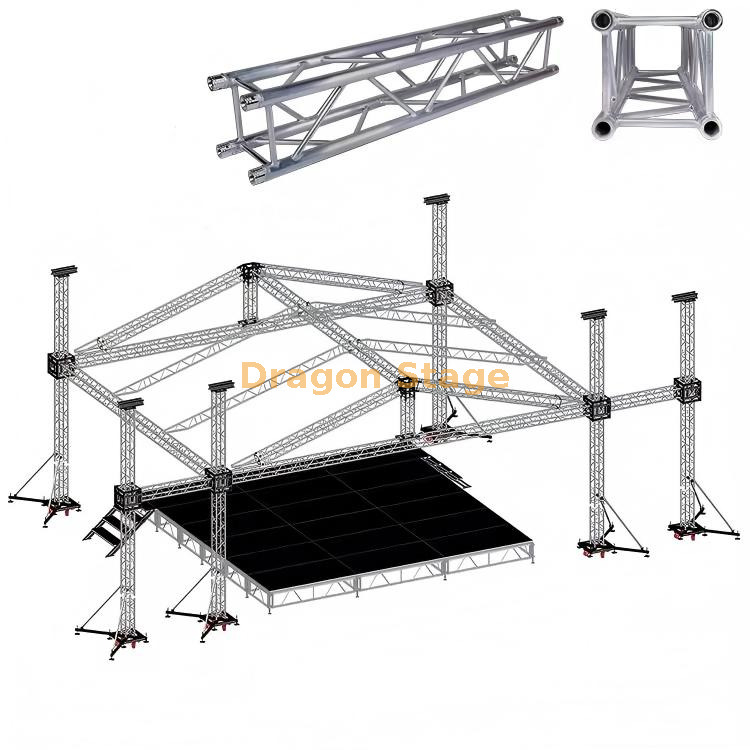

Sistema profesional de armazón y escenario exterior de aluminio de 9x7x5m con torres Line Array de 2m
1. Introducción
Para festivales de tamaño mediano y giras regionales, la calidad del escenario y el soporte de sonido definen el calibre profesional de la producción. El sistema de armazón y escenario exterior de aluminio de 9x7x5m de DragonStage es una solución de alto rendimiento diseñada para integrar iluminación, techos y audio profesional en una estructura única y cohesiva. Con torres de arreglo lineal dedicadas de 2 m, este sistema proporciona el espacio vertical y lateral necesario para espectáculos inmersivos de luz y sonido al aire libre. Para los organizadores de eventos, el principal desafío es implementar una plataforma que ofrezca características de 'gran escenario', como audio volador, dentro de un espacio manejable de 63 metros cuadrados. Este sistema diseñado con precisión aborda esas necesidades con confiabilidad de grado industrial.
2. Desafíos y soluciones
Una lucha común en la producción al aire libre es la suspensión segura de los altavoces line array. El uso de soportes de altavoces independientes puede resultar inestable en terrenos blandos y crear un área de escenario abarrotada. DragonStage resuelve esto integrando torres line array de 2 m directamente en la arquitectura del truss, proporcionando un sistema de estabilizadores estable y reforzado para audio. Además, los eventos al aire libre suelen estar a merced de un clima impredecible; El agua acumulada en la marquesina del techo puede comprometer la integridad estructural. Nuestra solución presenta un diseño de techo inclinado con PVC de alta tensión que facilita la escorrentía inmediata del agua. Además, para instalaciones en campos de festivales irregulares, nuestras patas de escenario ajustables y gatos niveladores de alta resistencia garantizan una superficie de actuación perfectamente plana independientemente del terreno.
3. Características y beneficios clave
La estructura de 9x7x5m está fabricada con una aleación de aluminio 6082-T6 de grado aeroespacial, que ofrece la relación resistencia-peso más alta para estructuras exteriores temporales y una resistencia excepcional a la oxidación ambiental (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ). Esto garantiza una inversión a largo plazo y sin óxido para casas de alquiler y organizadores de eventos.
El sistema utiliza un perfil de armadura cuadrada de 290 mm o 390 mm con conexiones de espiga de alta precisión para un montaje rápido y sin herramientas. Las torres de arreglo lineal de 2 m son una característica destacada, ya que permiten una cobertura acústica optimizada al colocar los altavoces lejos del área de actuación. De acuerdo con los estándares internacionales de seguridad para estructuras de desempeño temporal, el uso de torres integradas con estabilizadores adecuados es esencial para evitar el vuelco de la estructura durante condiciones de vientos fuertes (Fuente: https://www.lsionline.com ).
Para garantizar una solución completa para el lugar, este trussing es perfectamente compatible con nuestras plataformas modulares de escenario de aluminio. Estas plataformas cuentan con madera contrachapada de abedul antideslizante de 18 mm y se pueden ajustar en altura para crear líneas de visión ideales para cualquier audiencia (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ). Este enfoque de sistema total garantiza que cada componente, desde el piso del escenario hasta la cima del techo de 5 m, funcione en armonía estructural.
4. Sección de preguntas frecuentes
P: ¿Cuál es el peso máximo para colgar las torres de arreglo lineal de 2 m? R: Las alas de 2 m están reforzadas para soportar conjuntos de audio profesionales pesados; sin embargo, los límites de carga específicos dependen del lastre utilizado. Consulte a nuestros ingenieros para obtener un informe de cálculo de peso.
P: ¿Se puede utilizar el escenario de 9x7 m sin el truss? R: Sí, el sistema es completamente modular. Las plataformas de escenario de aluminio se pueden utilizar de forma independiente para eventos en interiores o charlas más pequeñas al aire libre.
P: ¿La marquesina de PVC es ignífuga? R: Absolutamente. Nuestras marquesinas están fabricadas con PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares de seguridad ignífugos B1.
P: ¿Cómo elevamos la rejilla del techo de 5 metros? R: El sistema utiliza bloques de manga especializados y se puede elevar mediante cabrestantes manuales o polipastos eléctricos de cadena para un levantamiento sincronizado.
5. Fuerte llamado a la acción (CTA)
Potencia tu próxima producción al aire libre con una estructura construida para un rendimiento y seguridad de élite. Póngase en contacto con el equipo de ingeniería de DragonStage para obtener una cotización personalizada sobre el sistema de escenario y truss de 9x7x5m con torres Line Array de 2m. Descargue nuestras especificaciones técnicas detalladas hoy y comience a planificar su temporada de conciertos más exitosa hasta el momento.
