peso del embalaje: 2660 kg
volumen de embalaje: 16cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 14.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 3 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga de 12.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 11.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| haz cubo | 6 caras | CS389 × 389 | 2 piezas |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 1.40 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| Viga superior de 12.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 7.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Correo de escalera de 7.20 m | 10 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 20pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 1 por ciento |
| 1 | Conectar placa con abrazadera | CS289 × 289 | 3 piezas |
| Aferración | 20pcs |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 274.96 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 2,00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 11.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Torre de alas | Bloque de manga de espiga S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
Este sistema profesional de armazón de escenario con techo en forma de arco de aluminio representa el pináculo de la ingeniería de eventos moderna, combinando una estética curva icónica con capacidades de montaje masivas. Diseñado para producciones al aire libre a gran escala, este sistema proporciona un entorno seguro e impresionante para artistas y equipos técnicos de primer nivel.
Diseño de arco expansivo: la estructura presenta un sofisticado techo de arco que proporciona una apariencia moderna y un espacio libre de altura superior para iluminación y paisaje.
Dimensiones enormes: con un ancho de 14 metros , , una profundidad de 12 metros y una altura libre imponente de 12 metros , este sistema se adapta a producciones escénicas a gran escala y montajes técnicos complejos.
Alas de altavoz integradas: Incluye dos alas de PA dedicadas de 2 metros de ancho en los laterales, específicamente reforzadas para la suspensión segura de sistemas de sonido line array pesados.
Soporte terrestre de alta estabilidad: construido sobre un sistema de soporte terrestre de múltiples torres con placas base de alta resistencia y estabilizadores para garantizar la integridad estructural en su elevación total de 12 m..
Protección contra la intemperie: el sistema se combina con una cubierta negra tensada de alta resistencia que brinda cobertura total para el área de actuación y protege el equipo sensible de los elementos.
Ingeniería premium: fabricado con aleación de aluminio 6061 de alta resistencia , que ofrece una relación resistencia-peso excepcional y durabilidad a largo plazo para viajes frecuentes.

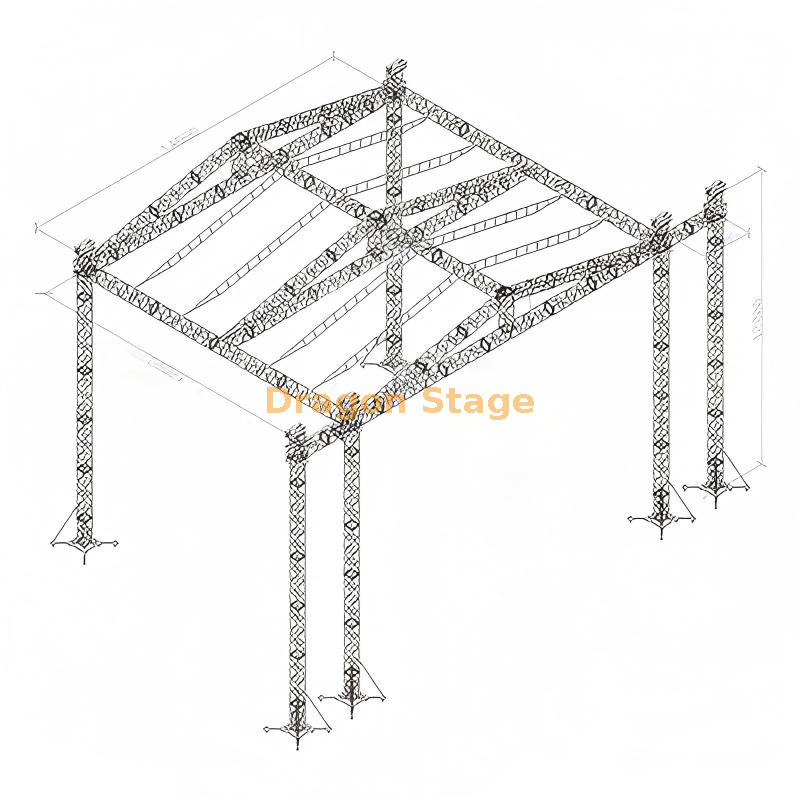

Sistema profesional de armadura de escenario de techo en forma de arco de aluminio de 14x12x12m con 12m de altura y alas PA de 2m
1. Introducción
Para festivales al aire libre a gran escala y giras de conciertos de talla mundial, la estructura del escenario debe ser tanto una potencia técnica como un hito visual. El sistema profesional de armadura de escenario con techo en forma de arco de aluminio de 14x12x12m de DragonStage está diseñado para requisitos de producción de élite y ofrece un área de actuación cubierta de 168 metros cuadrados. Con un imponente espacio vertical de 12 metros y un elegante diseño de arco aerodinámico, este sistema proporciona el volumen superior necesario para enormes plataformas de iluminación y pantallas LED escalonadas. La inclusión de alas PA especializadas de 2 metros garantiza que los sistemas de audio line array profesionales estén suspendidos fuera del espacio principal de actuación, optimizando la cobertura de sonido y las líneas de visión para la audiencia.
2. Desafíos y soluciones
Uno de los principales desafíos para las estructuras de 12 metros de altura es el manejo de las cargas de viento laterales y el 'efecto vela' de la marquesina del techo. DragonStage resuelve esto con la geometría Arc Roof; El perfil curvo es aerodinámicamente superior, lo que permite que el viento pase sobre la estructura con una sustentación significativamente menor que los diseños planos tradicionales. Otro problema común en los tramos de 14 metros es la deflexión estructural; Nuestra solución utiliza perfiles de celosía de aluminio 6082-T6 reforzados que mantienen una línea perfectamente rígida incluso bajo cargas técnicas pesadas. Para evitar la acumulación de agua durante tormentas repentinas, el diseño de arco facilita la escorrentía inmediata del agua, protegiendo las costosas inversiones en iluminación y audio del daño por humedad.
3. Características y beneficios clave
El sistema de 14x12x12m está fabricado con una aleación de aluminio 6082-T6 de grado aeroespacial. Este material es el punto de referencia mundial para el trussing profesional, ya que ofrece una excepcional relación resistencia-peso y una resistencia natural a la corrosión ambiental (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
El sistema utiliza un diseño de torre de elevación de alta resistencia con bloques de camisa diseñados con precisión. Esto permite equipar toda la rejilla del techo de 14x12 m con iluminación y cableado a la altura de la cintura antes de izarla de forma segura hasta su vértice de 12 metros. De acuerdo con los estándares de seguridad internacionales para estructuras temporales para eventos, el uso de un sistema de torre de soporte terrestre sincronizado es la forma más segura de gestionar cargas aéreas masivas y al mismo tiempo minimizar los riesgos para la tripulación (Fuente: https://www.plasa.org ).
Para garantizar una solución completa para el lugar, este techo en arco está diseñado para una compatibilidad perfecta con nuestras plataformas modulares de aluminio para escenarios. Estas plataformas cuentan con superficies antideslizantes de 18 mm y altas capacidades de carga, lo que proporciona una base estable que coincide con el nivel profesional de la plataforma aérea (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Cuál es el beneficio de un techo en arco sobre un techo inclinado estándar? R: El diseño de arco ofrece una resistencia superior al viento y una estética más moderna y de categoría turística, al mismo tiempo que proporciona un excelente drenaje de agua para grandes luces.
P: ¿Cuánto peso pueden soportar las alas PA de 2 m? R: Cada ala está específicamente reforzada para cargas de audio profesional. Comuníquese con nuestro equipo de ingeniería con los pesos de sus altavoces para obtener un informe de cálculo de carga verificado.
P: ¿La marquesina de PVC es ignífuga? R: Absolutamente. Nuestras marquesinas están fabricadas con PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares de seguridad ignífugos B1/M2.
P: ¿Se puede elevar manualmente esta estructura de 12 metros de altura? R: Debido a la escala y el peso de la rejilla de 14x12 m, recomendamos encarecidamente utilizar polipastos eléctricos de cadena sincronizados para una elevación segura y nivelada.
5. Fuerte llamado a la acción (CTA)
Asegúrese de que su próxima producción a gran escala se base en ingeniería de élite y seguridad absoluta. Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener una cotización personalizada sobre el sistema de armadura de escenario de techo en arco profesional de 14x12x12m. Descarga nuestras especificaciones técnicas y comienza a planificar tu temporada de conciertos más exitosa hasta el momento.
