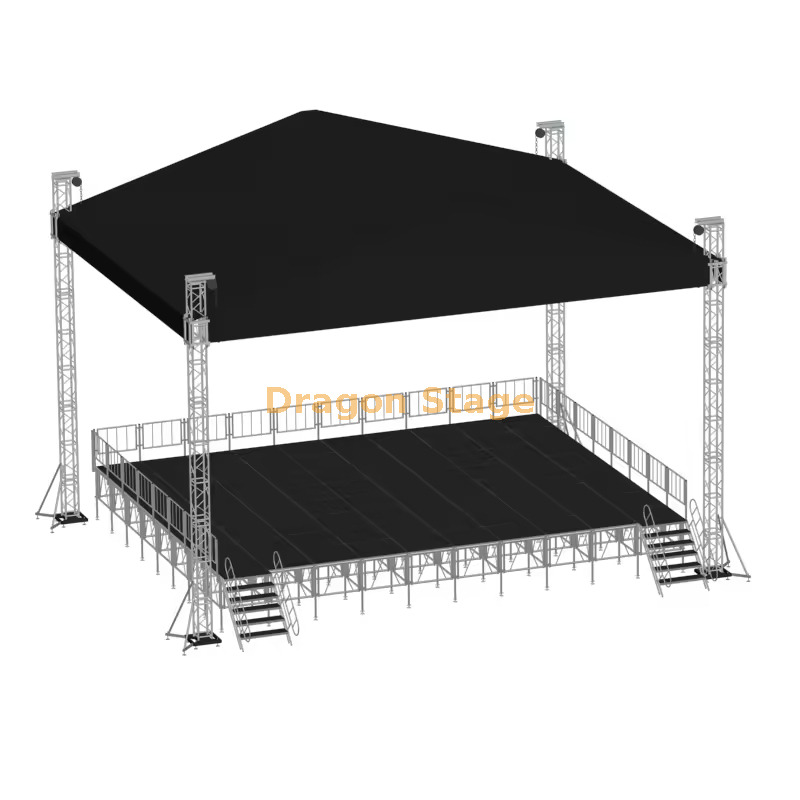

Sistema de armadura de escenario de aleación de aluminio de 15x6x7m con cubierta de techo inclinado

5 0 Recenzoj

Para producciones de festivales de mediana escala y conciertos profesionales al aire libre, la estructura del escenario debe ser un bastión de seguridad y flexibilidad técnica. El sistema de armadura de escenario de aleación de aluminio de 15x6x7m de DragonStage es una solución de ingeniería de primer nivel, que proporciona una enorme área de actuación cubierta de 90 metros cuadrados. Con un imponente espacio libre vertical de 7 metros y un espacio libre de alta resistencia de 15 metros, este sistema está optimizado para ciclistas técnicos que requieren un volumen importante por encima de la cabeza. Utilizando el sistema de conexión de espiga de alta precisión y aluminio de grado industrial, esta estructura ofrece una presencia profesional con las capacidades de implementación rápida necesarias para las giras de eventos modernas.

precio: ￥ 75314


Estado de Disponibilidad:



Preguntar

Marca del producto:
Dragonstage

Descripción del Producto

Peso del embalaje: 1900 kg.

volumen de embalaje: 20cbm

Artículo		Especificación (armadura Squre)			Cantidad
		longitud	tubo principal (mm)	tamaño (mm)
Viga de 15.00 m (frente)	2 conjuntos	3.00 m	50 × 3.0	CS500 × 600	10 por ciento
		2.00 m	50 × 3.0	CS500 × 600	0pcs
		1.00 m	50 × 3.0	CS500 × 600	0pcs
Viga de 6.00 m (lado)	2 conjuntos	3.00 m	50 × 3.0	CS500 × 600	4pcs
		2.00 m	50 × 3.0	CS500 × 600	0pcs
		1.00 m	50 × 3.0	CS500 × 600	0pcs
Pilar de 6.00 m	4 sets	3.00 m	50 × 3.0	CS389 × 389	8pcs
		2.00 m	50 × 3.0	CS389 × 389	0pcs
		1.00 m	50 × 3.0	CS389 × 389	0pcs
haz cubo	6 caras	CS500 × 600			0pcs
Torre de marco	Bloque de manga de espiga M				4pcs
	Base de acero m				4pcs
	Top Sección M				4pcs
	Polipasto manual, ba05 2tons				4pcs
	Sección de bisagra de espiga, altura 1m				4pcs
	Sling de fibra, ba04,2 toneladas 3m				4pcs
	Estabilizador largo				16 piezas
Artículo		Especificación (armadura Squre)			Cantidad
		longitud	tubo principal (mm)	tamaño (mm)
Pilar de techo	2 conjuntos	1.50 m	50 × 3.0	CS289 × 289	2 piezas
Viga superior de 6.00 m	1 conjuntos	3.00 m	50 × 3.0	CS289 × 289	2 piezas
		2.00 m	50 × 3.0	CS289 × 289	0pcs
		1.00 m	50 × 3.0	CS289 × 289	0pcs
Viga oblicua de 7.70 m	4 sets	3.00 m	50 × 3.0	CS289 × 289	4pcs
		2.00 m	50 × 3.0	CS289 × 289	4pcs
		2.70 m	50 × 3.0	CS289 × 289	4pcs
Camantón de escalera de 7.70 m	4 sets	3.00 m	50 × 3.0	CL30,289*50	4pcs
		2.00 m	50 × 3.0	CL30,289*50	4pcs
		2.70 m	50 × 3.0	CL30,289*50	4pcs
Componentes del techo	4	Techo Conner de 4 maneras, uso para la armadura de la viga del techo		CS289 × 289	2 piezas
	5	Techo Conner de 5 maneras, uso para la armadura de la viga del techo		CS289 × 289	0pcs
	1	Conectar placa con abrazadera		CS289 × 289	2 piezas
		Aferración			8pcs
		Pinza doble			8pcs
		Material del dosel del techo: PVC, color azul o personalizado.		186.66	1 por ciento

Un desafío importante para los tramos horizontales de 15 metros es gestionar el 'hundimiento' estructural o la deflexión bajo el peso del equipo técnico instalado. DragonStage resuelve esto utilizando una aleación de aluminio 6061-T8 , que ofrece una dureza y un límite elástico significativamente mayores que las aleaciones estándar, lo que garantiza que las vigas de 15 metros permanezcan rígidas bajo carga. Otra preocupación crítica para las estructuras de 7 metros de altura es la estabilidad frente a cargas de viento laterales.

Nuestras torres de soporte terrestre cuentan con bases reforzadas con estabilizadores extendidos y gatos niveladores de alta resistencia para proporcionar un centro de gravedad seguro. Para mitigar los riesgos climáticos, la geometría del techo inclinado facilita la escorrentía de agua a alta velocidad, evitando la peligrosa acumulación de peso en bolsas de agua en la cubierta de PVC durante las fuertes lluvias.
