Peso de embalaje: 1800 kg
Volumen de embalaje: 17cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 16.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 10 por ciento |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| Viga de 8.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 6.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| haz cubo | Spigot Cube 389x389 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.60 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga superior de 8.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 8.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 2.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 8.20 m de armadura de escalera | 6 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 12 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 2.20 m | 50 × 3.0 | CL30,289*50 | 6 piezas |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 12 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 236.96 | 1 por ciento |

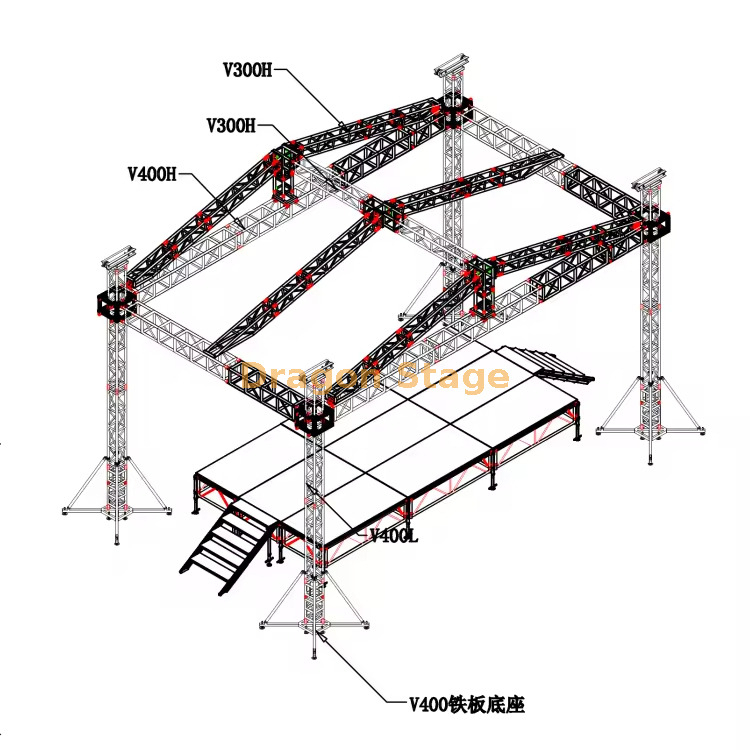

Armadura plana de aluminio asequible en la azotea de 16x8x7m con escenario para conciertos al aire libre1
1. Introducción
Para los organizadores de eventos que buscan equilibrar una visión a gran escala con un presupuesto estricto, el sistema de armazón de techo plano de aluminio DragonStage de 16x8x7m ofrece una solución rentable y de alto impacto. Este amplio sistema proporciona un área de actuación de 16 metros de ancho, 8 metros de profundidad y un espacio libre vertical de 7 metros, lo que lo hace adecuado para festivales regionales, conciertos comunitarios y grandes mítines corporativos. Al ofrecer una alternativa 'barata' o 'usada' sin comprometer la calidad del aluminio estructural 6061-T6, DragonStage proporciona un punto de entrada accesible para la producción de escenarios al aire libre de nivel profesional.
2. Desafíos de la industria y soluciones técnicas
Las estructuras de gran luz suelen enfrentarse a dos obstáculos importantes: la deflexión estructural y la gestión del clima. Un tramo horizontal de 16 metros está sujeto a una importante tensión gravitacional cuando se carga con pesados equipos de iluminación y pantallas LED. Además, los diseños de techos 'planos' son conocidos por recolectar agua de lluvia si el dosel no está diseñado correctamente.
DragonStage aborda estos desafíos mediante soportes de pilares reforzados y bloques de manga de alta resistencia. Incluso en nuestras configuraciones económicas, utilizamos aleaciones de aluminio de alta resistencia que mantienen la rigidez en todo el tramo de 16 m. Para resolver el problema de drenaje asociado con los techos planos, nuestras marquesinas de PVC están diseñadas con puntos de sujeción de alta tensión, lo que garantiza que la tela permanezca lo suficientemente tensa como para arrojar agua hacia la periferia. Esto evita la peligrosa acumulación de agua que puede provocar fallas estructurales. Además, el sistema de escenario integrado cuenta con gatos niveladores ajustables, lo que permite que la plataforma de 16x8 m permanezca perfectamente estable incluso en terrenos exteriores irregulares.
3. Características clave y beneficios operativos
El sistema de techo plano de 16x8x7m está diseñado para lograr la máxima superficie cuadrada y eficiencia operativa.
Marco de aluminio 6061-T6 de alta capacidad
A pesar de estar posicionada como una opción asequible, la estructura está construida con aluminio 6061-T6 estándar de la industria. Esto garantiza que el sistema siga siendo liviano para el transporte y, al mismo tiempo, ofrece la alta resistencia a la tracción necesaria para colgar conjuntos de líneas y accesorios de iluminación. La naturaleza modular del truss permite dividir el ancho de 16 m en secciones manejables, lo que lo convierte en un activo altamente portátil para las empresas de turismo (Fuente: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
Sistema de escenario profesional integrado
Este paquete incluye un escenario exterior modular completo de 16x8m. Las plataformas del escenario están diseñadas con superficies antideslizantes e impermeables y están diseñadas para bloquearse directamente en los pilares de la armadura para mejorar la unidad estructural. Esta integración garantiza que el escenario y el techo se muevan como una sola unidad, proporcionando un entorno más seguro para los artistas y reduciendo el tiempo de instalación típicamente asociado con la construcción independiente de escenario y techo (Fuente: https://www.dragontruss.com/Stage-Truss-pl3452133.html ).
Seguridad certificada y versatilidad presupuestaria
DragonStage garantiza que incluso los sistemas 'usados' o 'baratos' se sometan a rigurosos controles de calidad. Todos los componentes cumplen con los estándares internacionales de soldadura y seguridad. Para las organizaciones que requieren seguridad documentada para permisos, nuestros procesos de fabricación están respaldados por informes TUV, lo que garantiza que su inversión económica cumpla con los requisitos de seguridad de las regulaciones modernas de seguros y lugares (Fuente: https://www.dragontruss.com/TUV-Report-dc249965.html ).
4. Preguntas frecuentes prácticas para profesionales del escenario
| Pregunta | Respuesta |
| P: ¿Cuál es la capacidad de carga máxima para la viga de 16 m? | La capacidad de carga depende del perfil de celosía específico utilizado. Proporcionamos tablas de carga detalladas para cada tramo de 16 m para garantizar un montaje seguro del equipo. |
| P: ¿Cómo se evita que el agua se acumule en un techo plano? | Usamos una marquesina de PVC de alta tensión y un ajuste de altura ligeramente desplazado en las torres para crear una pendiente sutil para el escurrimiento del agua. |
| P: ¿'usado' significa que el truss está dañado? | No. Los sistemas usados se inspeccionan, limpian y verifican estructuralmente para determinar su integridad. Ofrecen un precio más bajo debido al desgaste cosmético o al historial de alquiler anterior. |
| P: ¿Cuánto tiempo lleva configurar el sistema de 16x8m? | Un equipo capacitado de 4 a 6 personas normalmente puede completar el montaje completo del escenario y el techo en aproximadamente 5 a 7 horas. |
5. Fuerte llamado a la acción (CTA)
Lleve una escala profesional a su evento sin tener que pagar un precio superior. Confíe en DragonStage para proporcionarle las estructuras duraderas y de gran envergadura que su festival merece.
Póngase en contacto con el equipo de ventas de DragonStage hoy para obtener una cotización de nuestros paquetes de vigas para techo plano de 16x8x7m y asegurar un escenario de alta calidad para su próxima producción.
