Peso de embalaje: 2400 kg
Volumen de embalaje: 22cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 12.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga de 12.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 11.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| haz cubo | Spigot Cube 389x389 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.20 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga superior de 12.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga oblicua de 6.20 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 6.20 m de armadura de escalera | 10 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 20pcs |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 238.56 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 3.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 11.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Torre de alas | Bloque de manga de espiga S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
peso del embalaje: 2300kg
Volumen de embalaje: 15 cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 36 PCS |
| 1.22m abrazadera en el escenario | 45 pcs |
| 2.44m abrazadera en el escenario | 40 pcs |
| soportar con un tubo extensible | 50 pcs |
| Base ajustable | 50 pcs |
| Escalera de escenario | cobertura de madera | total | 8 | pasos | ajustable a la altura de la etapa | 2 pcs |
Las armaduras de aluminio son las preferidas en la industria de eventos debido a su ligereza, durabilidad y facilidad de montaje. Son conocidos por su relación resistencia-peso, lo que les permite soportar equipos de iluminación pesados sin dejar de ser portátiles y fáciles de transportar.
Las vigas para eventos al aire libre suelen estar diseñadas para soportar diversas condiciones climáticas, incluida la lluvia, el viento y la exposición a la luz solar. A menudo están fabricados con materiales resistentes a la corrosión para garantizar un rendimiento duradero en entornos exteriores.
Al organizar un evento al aire libre, es fundamental tener en cuenta las normas y directrices de seguridad. Las armaduras deben ser instaladas y aseguradas adecuadamente por profesionales capacitados para garantizar la estabilidad y evitar accidentes.
En general, las armaduras de aluminio para eventos con iluminación plateada para exteriores brindan una solución versátil y confiable para crear impresionantes exhibiciones de iluminación y equipos de soporte en entornos de eventos al aire libre.

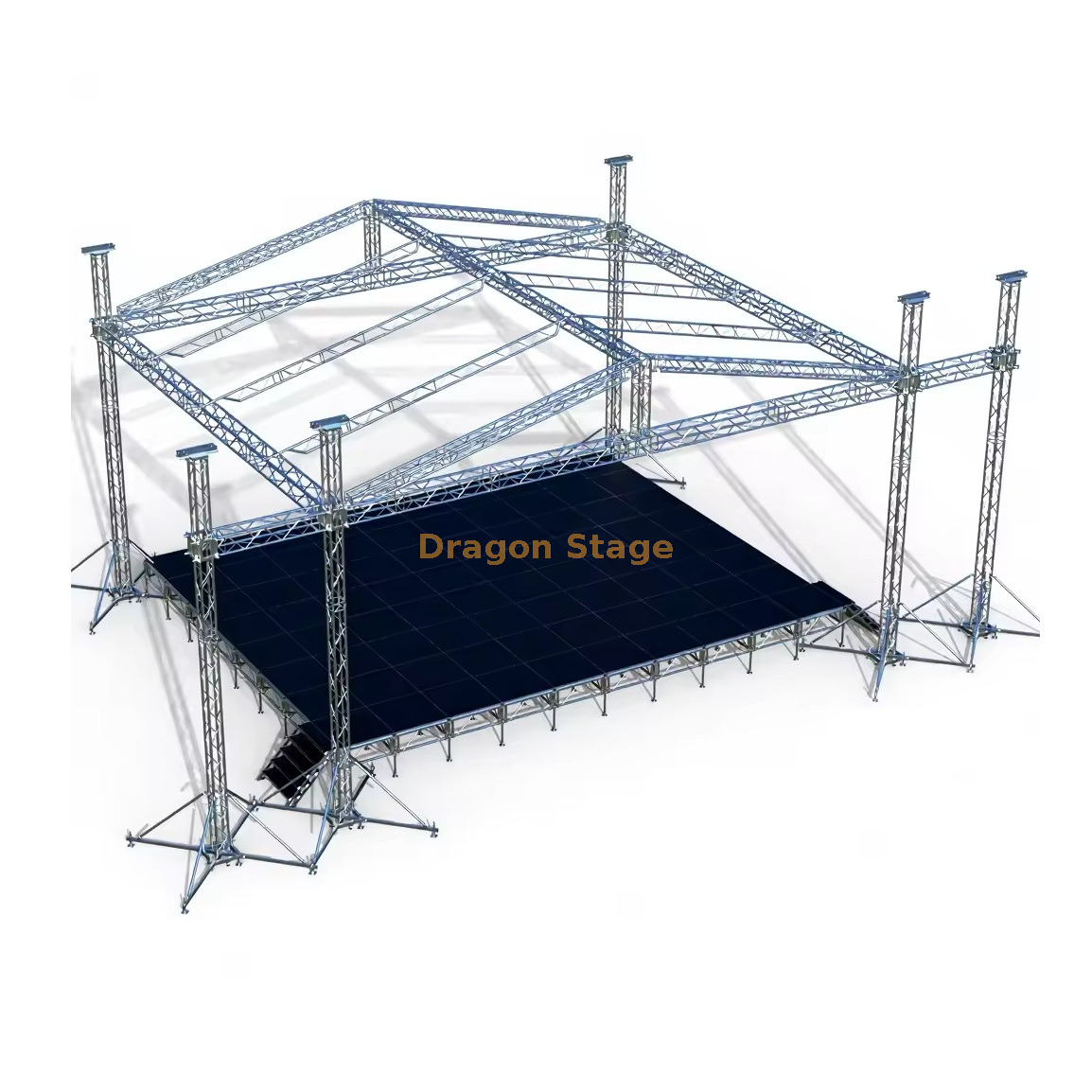

Truss de eventos de iluminación plateada para exteriores de aluminio 12x12x12m
Introducción: la base de la producción en vivo a gran escala
El armazón para eventos con iluminación plateada para exteriores de aluminio DragonStage es una solución estructural imponente y versátil diseñada para los principales festivales al aire libre, salas de conciertos y eventos a gran escala. Con unas enormes dimensiones de 12 metros de largo por 12 metros de ancho y una altura impresionante de 12 metros (tamaño total), este sistema proporciona un espacio vertical excepcional y una importante rejilla superior para instalaciones complejas de iluminación, vídeo y audio.
Este sistema se caracteriza por su construcción de aluminio de alta resistencia y su diseño integral, que incluye un dosel en el techo y una plataforma de escenario integrada. Aborda directamente las necesidades duales de los profesionales de eventos: una estructura de alta capacidad que pueda manejar cargas de equipos pesados en un área grande y un sistema confiable diseñado para una implementación rápida y segura en diversos entornos al aire libre. El uso de aluminio de alta resistencia garantiza la ligereza, la durabilidad y la facilidad de montaje necesarias para una estructura de esta escala.
Desafíos y soluciones en la construcción de eventos modernos
Los ingenieros y contratistas de eventos enfrentan una presión significativa para garantizar la seguridad, gestionar cargas pesadas y lograr una configuración eficiente para estructuras grandes y de alto alcance. Este sistema está técnicamente configurado para superar estos desafíos clave:
Gestión de altura y carga: lograr una altura de 12 m con estabilidad requiere un soporte vertical robusto. Esta estructura utiliza 4 pilares principales que utilizan CS289x289 Spigot Truss y una rejilla principal con CS389x389 Spigot Truss para máxima resistencia en los tramos de 12 m. Esta configuración garantiza la integridad estructural necesaria para soportar un peso considerable de iluminación y equipos a gran altura.
Control de seguridad y montaje: Levantar una rejilla de techo de 12 m es complejo. El sistema está equipado con 4 juegos de polipastos manuales de 2 toneladas (BA05) y las eslingas de fibra correspondientes, lo que proporciona al personal capacitado un control mecánico seguro sobre todo el proceso de elevación. La estabilidad se ve reforzada por 16 estabilizadores largos en la base de las torres principales, esenciales para resistir el viento y las cargas laterales (Fuente: https://www.dragontruss.com/Typical-A-frame-Roof-Truss-System-pl3101260.html ).
Solución de rendimiento integrada: en lugar de solo una estructura simple, este paquete incluye una plataforma de escenario de podio completamente equipada de 10,98 m x 9,76 m con altura ajustable. Este enfoque integrado simplifica la adquisición y la logística, asegurando que la plataforma del escenario interactúe perfectamente con la estructura del truss.
Protección contra el clima: la estructura incluye un dosel en el techo (material de PVC, $238.56 ext{ sqm}$) que protege todos los equipos y artistas del clima adverso, una necesidad para cualquier armazón de evento de iluminación exterior (Fuente: https://www.eventindustrynews.com ).
Características y beneficios clave para los profesionales de eventos
El braguero para eventos con iluminación plateada para exterior de aluminio de 12x12x12m ofrece especificaciones técnicas optimizadas para un máximo rendimiento y eficiencia logística.
| Característica | Detalles de la especificación | Beneficio del cliente |
| Dimensiones totales (largo x ancho x alto) | 12m x 12m x 12m (armazón) | Proporciona altura máxima y espacio cuadrado para iluminación a gran escala y montaje de video. |
| Perfiles de armadura principal | CS389x389 (Viga), CS289x289 (Pilar) | Los perfiles de celosía cuadrada de alta resistencia garantizan confiabilidad estructural en tramos largos y tramos verticales elevados. |
| Tipo de conexión | Espiga (acoplador cónico, clip de seguridad, pasador) | Facilita un montaje/desmontaje rápido, seguro y fiable, minimizando el tiempo de mano de obra. |
| Plataforma de escenario incluida | Aprox. 10,98 mx 9,76 m (36 piezas de terraza de 4x8 pies ) | Área de actuación lista para usar con altura ajustable (1,2 m a 2,0 m). |
| Alas de altavoz dedicadas | Dos alas de 3,0 m de ancho | Permite la suspensión independiente y segura de sistemas de altavoces line array, optimizando la ubicación del audio. |
| Tamaño del tubo principal | Consistente 50 mm x 3,0 mm | Confirma la clasificación de servicio pesado y el rendimiento de carga en todos los miembros principales. |
El acabado de aluminio plateado proporciona un borde estético al tiempo que utiliza materiales resistentes a la corrosión adecuados para entornos exteriores. Todo el sistema de truss, incluidas las alas de los altavoces de 3,0 m de ancho que están sostenidas por sus propias torres dedicadas, está diseñado para un montaje modular rápido. La inclusión de 50 juegos de soportes y bases ajustables para la plataforma del escenario garantiza una nivelación precisa y segura en diversos terrenos al aire libre (Fuente: https://www.dragontruss.com/STAGE).
4. Preguntas frecuentes prácticas para profesionales del escenario
P: ¿Cuál es el volumen total del embalaje y el peso para el transporte?
R: La estructura de celosía ocupa aproximadamente 22 CBM (2400 kg) y el sistema de escenario pesa 15 CBM (2300 kg) adicionales, lo que suma un total de 37 CBM para una planificación eficiente del transporte.
P: ¿Qué grado de aluminio se utiliza para garantizar la durabilidad?
R: Las estructuras DragonStage generalmente utilizan aleación de aluminio 6061-T6 o similar de alta calidad, que ofrece una excelente relación resistencia-peso y resistencia a la corrosión para uso en exteriores a largo plazo.
P: ¿Hay puntos de montaje adicionales disponibles más allá de la parrilla principal?
R: Sí, la estructura incluye dos alas de 3,0 m de ancho diseñadas específicamente para la suspensión segura y dedicada de altavoces de matriz lineal o pantallas de video laterales.
P: ¿Qué mecanismos de seguridad están incluidos para la torre elevadora?
R: Cada una de las cuatro torres principales está controlada por un polipasto manual de 2 toneladas, lo que proporciona seguridad mecánica esencial durante la subida y bajada controlada de la sección del techo.
Fuerte llamado a la acción (CTA)
Para una puesta en escena al aire libre segura, de alta capacidad y visiblemente llamativa, elija la excelencia en ingeniería del armazón para eventos con iluminación plateada para exteriores de aluminio DragonStage de 12x12x12m.
Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener datos de carga certificados y planos de producción personalizados para su próximo evento a gran escala.
