peso del embalaje: 4250kg
volumen de embalaje: 34cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 20.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 18 pcs |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 3 PCS |
| 1.00 m | 50 × 4.0 | CS520 × 760 | pcs |
| Viga de 18.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 12 pcs |
| 2.00 m | 50 × 4.0 | CS520 × 760 | pcs |
| 1.00 m | 50 × 4.0 | CS520 × 760 | pcs |
| Pilar de 8.00 m | 6 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 12 pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 6 pcs |
| Torre | Bloque de manga de espiga l | 6 pcs |
| Base de acero l | 6 pcs |
| Sección superior L | 6 pcs |
| Polipasto manual, ba05 2tons | 6 pcs |
| Sección de bisagra de espiga, altura 1m | 6 pcs |
| Sling de fibra, ba04,2 toneladas 3m | 6 pcs |
| Estabilizador largo | 24 pcs |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 2.00 m | 50 × 3.0 | CS289 × 289 | 3 PCS |
| Viga superior de 18.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| Viga de arco de 22.00 m | 3 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 18 pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 6 pcs |
| .00 m | 50 × 3.0 | CS289 × 289 | pcs |
| Armazón de escalera de 22,00 m | 8 sets | 3.00 m | 50 × 3.0 | CL40,389*50 | 48 PCS |
| 2.00 m | 50 × 3.0 | CL40,389*50 | 16 PCS |
| .00 m | 50 × 3.0 | CL40,389*50 | pcs |
| Componentes del techo |
| Spigot Multi Cube, use para armadura de haz de techo | CS289 × 289 | 3 PCS |
| Conectar placa con abrazadera | 3 PCS |
| Aferración | 256 piezas |
| Pinza doble | 12 pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 604.16 | 1 PCS |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 3.00 m alas | 4 sets | 3.00 m | 50 × 4.0 | CS520 × 760 | 4 pcs |
| 2.00 m | 50 × 4.0 | CS520 × 760 | pcs |
| 1.00 m | 50 × 4.0 | CS520 × 760 | pcs |
| Pilar de 8.00 m alas | 4 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 8 PCS |
| 2.00 m | 50 × 3.0 | CS389 × 389 | pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 4 pcs |
| Torre de alas | Bloque de manga de espiga l | 4 pcs |
| Base de acero l | 4 pcs |
| Sección superior L | 4 pcs |
| Polipasto manual, ba05 2tons | 4 pcs |
| Sección de bisagra de espiga, altura 1m | 4 pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4 pcs |
| Estabilizador largo | 16 PCS |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |

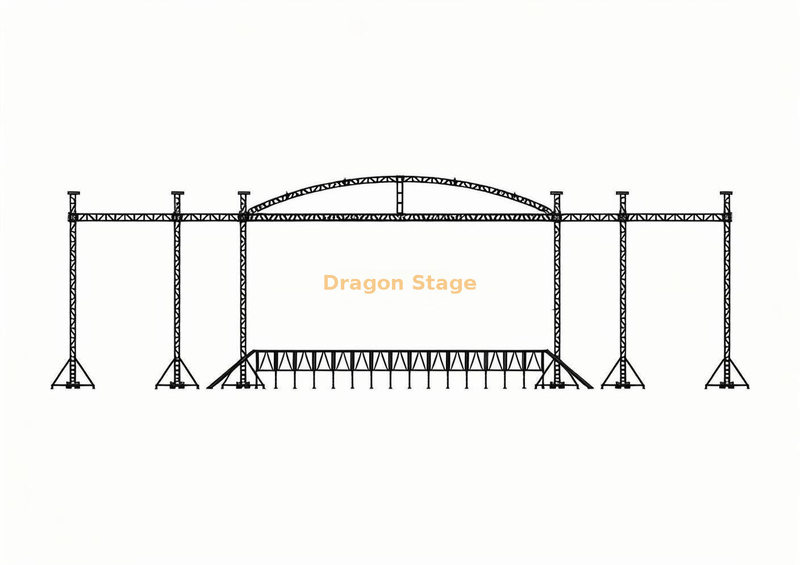

El sistema de armadura de techo curvo de 20 m × 18 m × 8 m combina un impacto visual sorprendente con una funcionalidad excepcional. Con un elegante diseño de techo curvo de arco completo sostenido por seis robustos pilares de torre y equipado con dos alas de altavoz laterales (alas PA) de 2 metros, este sistema está diseñado específicamente para conciertos, festivales de música y eventos al aire libre de alto perfil de tamaño mediano a grande.
Las alas extendidas de los altavoces permiten un posicionamiento perfecto de los altavoces line-array en ambos lados sin torres adicionales, mientras que el suave techo curvo proporciona una excelente protección contra la intemperie y una distribución de carga superior para iluminación intensa, pantallas LED y efectos. Construido en aluminio 6082-T6 de alta calidad con conexión de espiga para un montaje rápido y máxima seguridad.
La elección ideal cuando necesita una estructura de techo elegante y resistente al viento con soporte lateral de PA integrado y una apariencia arquitectónica espectacular que se destaque en cualquier programación de festival.
