peso del embalaje: 1260kg
Volumen de embalaje: 18cbm
| Viga de 12.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga de 12.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| haz cubo | 6 caras | CS389 × 389 | 6 piezas |
| Pilar de techo | 3 conjuntos | 1.20 m | 50 × 3.0 | CS389 × 389 | 3 piezas |
| Viga superior de 12.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga oblicua de 6.20 m | 4 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 1.20 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 6.20 m de armadura de escalera | 10 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS389 × 389 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS389 × 389 | 1 por ciento |
| 1 | Conectar placa con abrazadera | CS389 × 389 | 3 piezas |
| Aferración | 20pcs |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 238.56 | 1 por ciento |
Este sistema de nivel profesional está diseñado con dimensiones y materiales específicos para garantizar confiabilidad a largo plazo:

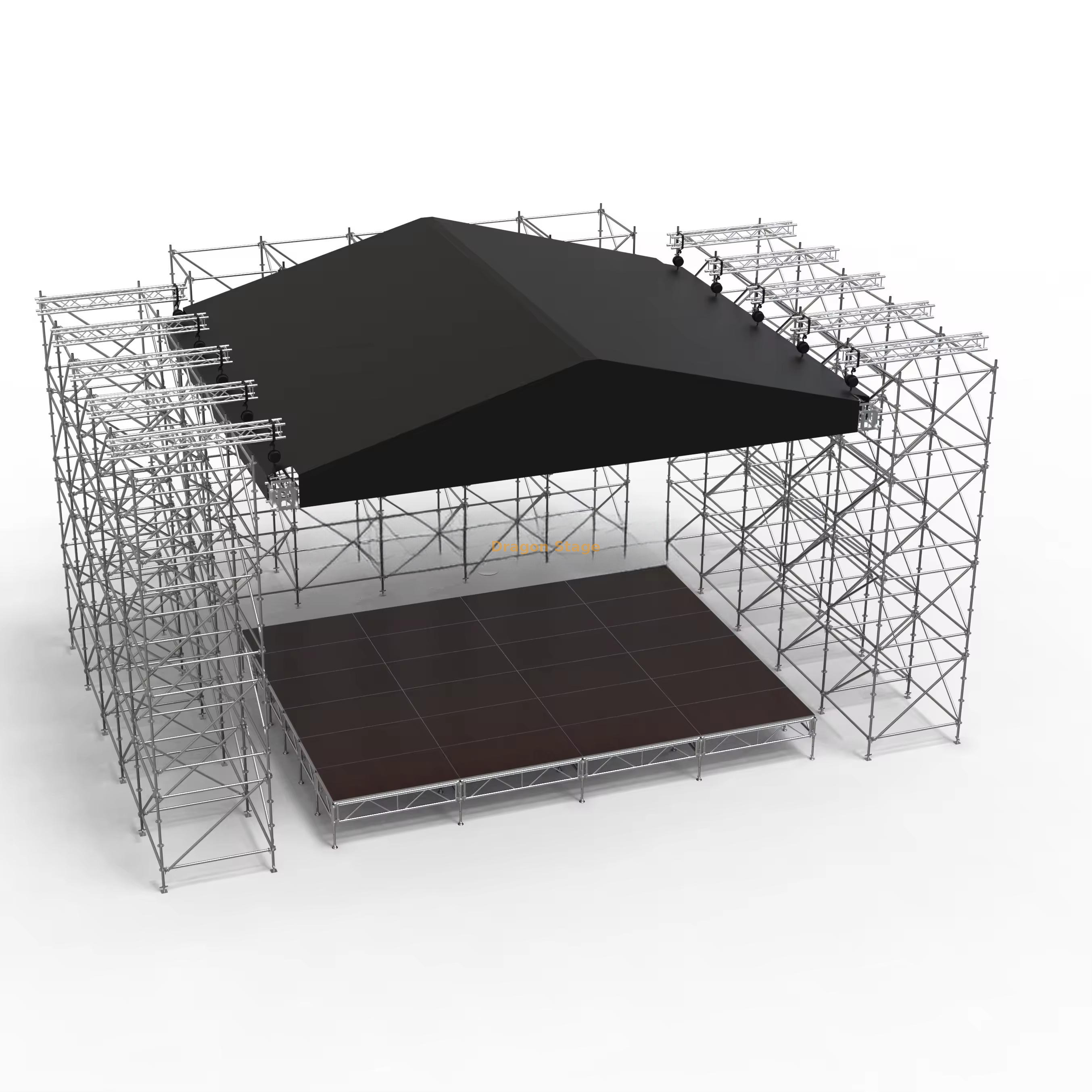

Tipo de estructura: Sistema de armadura de techo piramidal con 3 vigas de luz larga
Aplicación: Megaconciertos, festivales internacionales, grandes escenarios para eventos al aire libre
Dimensiones:
Especificación del armazón:
Armazón principal: Armazón cuadrado CS389x389
Diámetro del cable principal: aleación de aluminio de 50 mm x 3,0 mm de espesor (que garantiza la máxima relación resistencia-peso).
Marquesina del techo: material de PVC de calidad profesional (colores personalizados disponibles, ideal para protección contra la intemperie y marca).
Capacidad de carga: Diseñado para cargas pesadas, específicamente compatible con sistemas de altavoces de matriz en línea de gran tamaño, extensos equipos de iluminación y pantallas LED de gran tamaño.
Ingeniería avanzada y ventajas operativas
El diseño de este sistema de 20x20m incorpora varias características profesionales que agilizan la logística de producción de eventos:

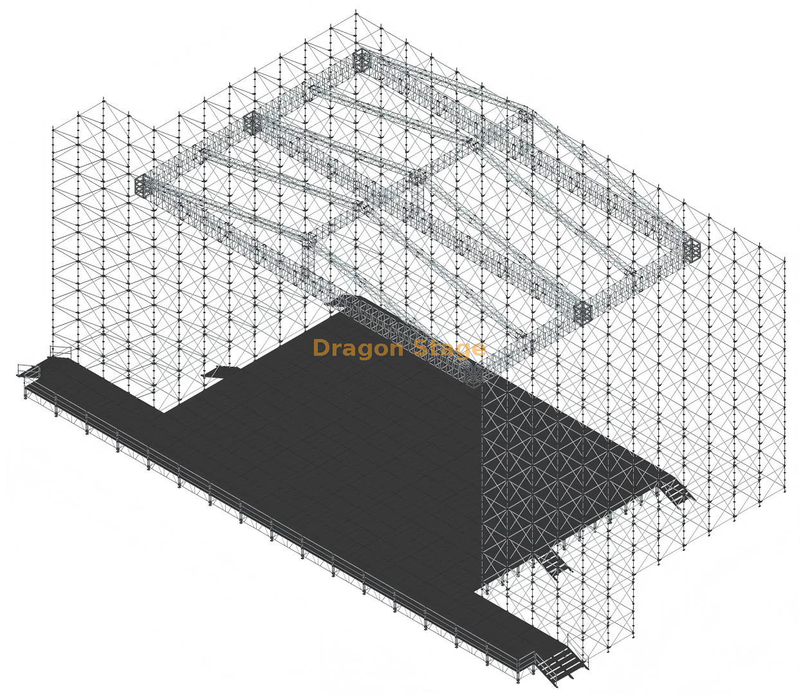

Compatibilidad del sistema Layher: una característica clave es el diseño del sistema para la integración con los componentes de andamios del sistema Layher . Esta compatibilidad proporciona una mayor flexibilidad para construir torres de soporte robustas y estructuras auxiliares, lo que permite a los productores adaptarse rápidamente a terrenos desafiantes y diversos requisitos de carga.
Tres vigas de gran luz: la inclusión de tres vigas principales de gran luz proporciona resistencia redundante en los 20 metros de ancho, minimizando la deflexión y maximizando la carga colgante permitida (carga viva) para elementos técnicos complejos de producción.
Estética del techo piramidal: La icónica forma del techo piramidal no solo ofrece una distribución estructural óptima, sino que también presenta un perfil reconocible y de alto impacto, creando un poderoso punto focal para transmisiones televisivas y medios de alta resolución.
Componentes modulares de alta resistencia: el uso de secciones de armadura cuadradas estandarizadas y de alta especificación (CS389x389) garantiza la intercambiabilidad de los componentes y simplifica el montaje, el desmontaje y el transporte en el sitio, abordando directamente los desafíos logísticos de los eventos importantes.
Envolvente de protección contra la intemperie: el sistema de cubierta de PVC está asegurado a la estructura, proporcionando protección confiable contra la lluvia y el sol, asegurando el funcionamiento continuo y la integridad de los equipos electrónicos y audiovisuales sensibles.
Este sistema de armadura de techo piramidal de gran luz de 20 m x 20 m es la opción profesional para los productores que se niegan a comprometer la seguridad, la escala o el rendimiento estructural.
