Peso de embalaje: 3650 kg
Volumen de embalaje: 50 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 20.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 12 piezas |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 2 piezas |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| Viga de 20.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 12 piezas |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 2 piezas |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| Pilar de 4.00 m | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| haz cubo | 6 caras | CS520 × 760 | 2 piezas |
| Torre de marco | Bloque de manga de espiga l | 2 piezas |
| Base de acero l | 2 piezas |
| Sección superior L | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| Vige superior de 20.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 1 por ciento |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 10.20 m haz oblicuo | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 2.20 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 10.20 m de armadura de escalera | 20 conjuntos | 3.00 m | 50 × 3.0 | CL40,389*50 | 40 piezas |
| 2.00 m | 50 × 3.0 | CL40,389*50 | 20pcs |
| 2.20 m | 50 × 3.0 | CL40,389*50 | 20pcs |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS389 × 389 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS389 × 389 | 0pcs |
| 1 | Conectar placa con abrazadera | CS389 × 389 | 2 piezas |
| Aferración | 40 piezas |
| Pinza doble | 4pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 571.36 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 2,00 m alas | 2 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 2 piezas |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| Pilar de 4.00 m de alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| Torre de alas | Bloque de manga de espiga l | 2 piezas |
| Base de acero l | 2 piezas |
| Sección superior L | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |

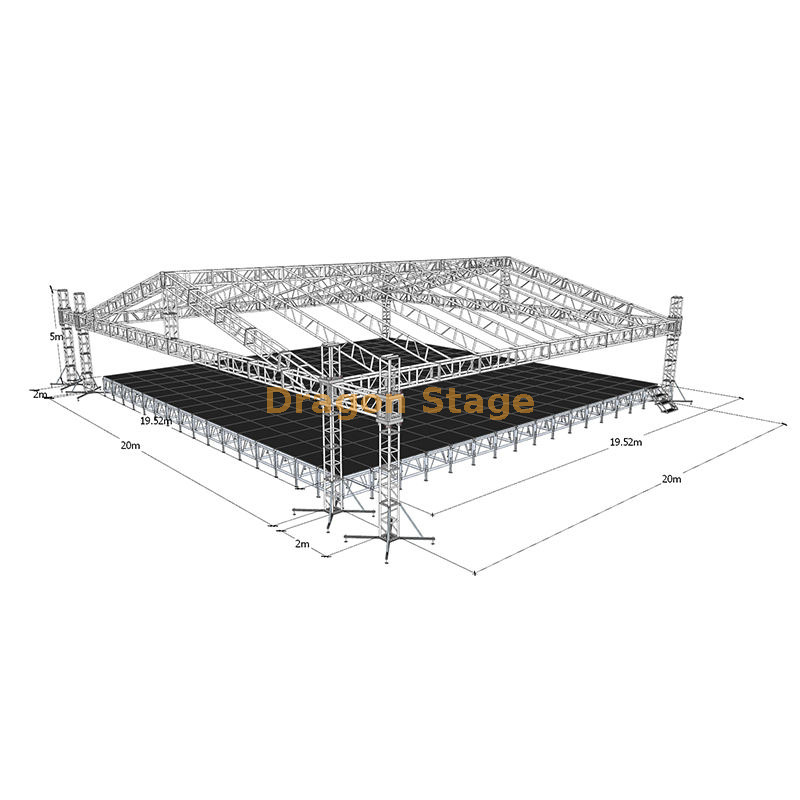

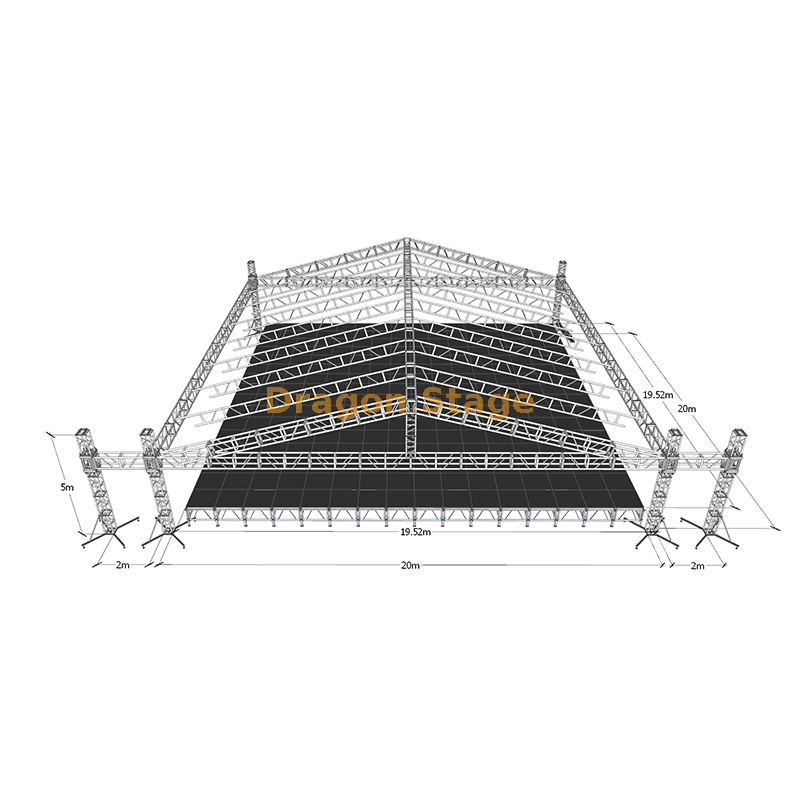

Sistema profesional de armadura de escenario de concierto de aluminio de 20x20x5m (aleación 6061-T8)
1. Introducción
En conciertos al aire libre de gran formato y festivales regionales, la estructura superior es el núcleo de la producción técnica. El sistema de armadura de escenario de concierto de aluminio de 20x20x5m de DragonStage es una solución de ingeniería de alta capacidad que proporciona 400 metros cuadrados de área de actuación sin obstáculos. Con un espacio libre vertical versátil de 5 metros y un enorme espacio libre de 20 metros, este sistema está optimizado para producciones que exigen montajes de alta densidad para iluminación, audio y pantallas LED. Utilizando la de alta resistencia aleación de aluminio 6061-T8 y un marco de conexión de espiga de precisión, este sistema ofrece estabilidad de grado industrial con la rápida eficiencia de ensamblaje requerida para giras de eventos profesionales.
2. Desafíos y soluciones
El principal desafío de un tramo libre de 20 metros es la deflexión estructural: la tendencia natural de las vigas de aluminio a 'hundirse' bajo el peso de varias toneladas de equipo técnico. DragonStage resuelve esto utilizando una aleación de aluminio 6061-T8 , que se trata térmicamente y se trabaja en frío para proporcionar un mayor límite elástico y dureza que las aleaciones estándar.
Otro problema común es mantener la estabilidad frente a cargas de viento en el recinto de un festival. Nuestra solución cuenta con un sistema de soporte terrestre reforzado de 4 o 6 torres equipado con estabilizadores de alta resistencia y gatos niveladores, lo que proporciona un centro de gravedad seguro. Para proteger los costosos componentes electrónicos, el sistema incluye una cubierta inclinada de PVC de alta tensión diseñada para un rápido escurrimiento del agua, evitando la peligrosa acumulación de peso durante las fuertes lluvias.
3. Características y beneficios clave
Este sistema de 20x20x5m está fabricado con de grado aeroespacial una aleación de aluminio 6061-T8 . Este material especializado garantiza que la estructura siga siendo un activo rígido y profesional incluso en condiciones de carga máxima, resistiendo la fatiga estructural durante años de uso intensivo (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
El sistema utiliza una conexión de espiga (cónica) de alta precisión. De acuerdo con los estándares de seguridad internacionales, el sistema de espiga es superior para entornos de conciertos con alta vibración, ya que crea una unión sólida y unificada que elimina el 'juego' de las juntas, lo que hace que su montaje sea significativamente más rápido que el tradicional sistema de cerchas con pernos (Fuente: https://www.plasa.org ).
Para garantizar un entorno completo en el lugar, este trussing está diseñado para una integración perfecta con nuestras plataformas modulares de escenario de aluminio. Estas plataformas cuentan con superficies antideslizantes de 18 mm y altas capacidades de carga, lo que proporciona una base estable que coincide con el grado industrial de la plataforma aérea (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Es 20x20m un diseño de luz libre? R: Sí. Este sistema está diseñado como una estructura de espacio libre que utiliza perfiles de celosía tipo caja de alta resistencia de 400x400 mm o 400x600 mm para garantizar una vista del escenario completamente sin obstáculos para el público.
P: ¿Puede esta estructura de 5 metros soportar una pantalla LED pesada? R: Absolutamente. El truss tipo caja 6061-T8 está diseñado específicamente para aparejos de alta capacidad. Para el peso específico de su panel, comuníquese con nuestros ingenieros para obtener un informe de carga verificado.
P: ¿La marquesina de PVC es ignífuga? R: Sí. Nuestras marquesinas están hechas de PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares internacionales de seguridad ignífugos B1/M2.
P: ¿Cómo elevamos la grilla de 20x20m? R: Recomendamos encarecidamente utilizar polipastos eléctricos de cadena sincronizados de 1 tonelada para garantizar un levantamiento seguro, nivelado y eficiente para una parrilla de esta escala y peso.
5. Fuerte llamado a la acción (CTA)
Asegúrese de que su próximo concierto a gran escala se base en ingeniería de élite y seguridad industrial. Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener una cotización personalizada sobre el sistema de armazón de aluminio para escenario de concierto de 20x20x5m. Descarga nuestras especificaciones técnicas y comienza a planificar tu temporada de festivales más exitosa hasta el momento.
