Peso de embalaje: 3900 kg
Volumen de embalaje: 51cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 14.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 12 piezas |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 3 piezas |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| Viga de 20.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 12 piezas |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 4pcs |
| Pilar de 5.00 m | 6 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| haz cubo | 6 caras | CS520 × 760 | 0pcs |
| Torre de marco | Bloque de manga de espiga l | 6 piezas |
| Base de acero l | 6 piezas |
| Sección superior L | 6 piezas |
| Polipasto manual, ba05 2tons | 6 piezas |
| Sección de bisagra de espiga, altura 1m | 6 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 1.40 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| Vige superior de 20.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 7.20 m haz oblicuo | 6 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.20 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| Correo de escalera de 7.20 m | 16 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 16 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 16 piezas |
| 2.20 m | 50 × 3.0 | CL30,289*50 | 16 piezas |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 1 por ciento |
| 1 | Conectar placa con abrazadera | CS289 × 289 | 3 piezas |
| Aferración | 32pcs |
| Pinza doble | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 409.36 | 1 por ciento |

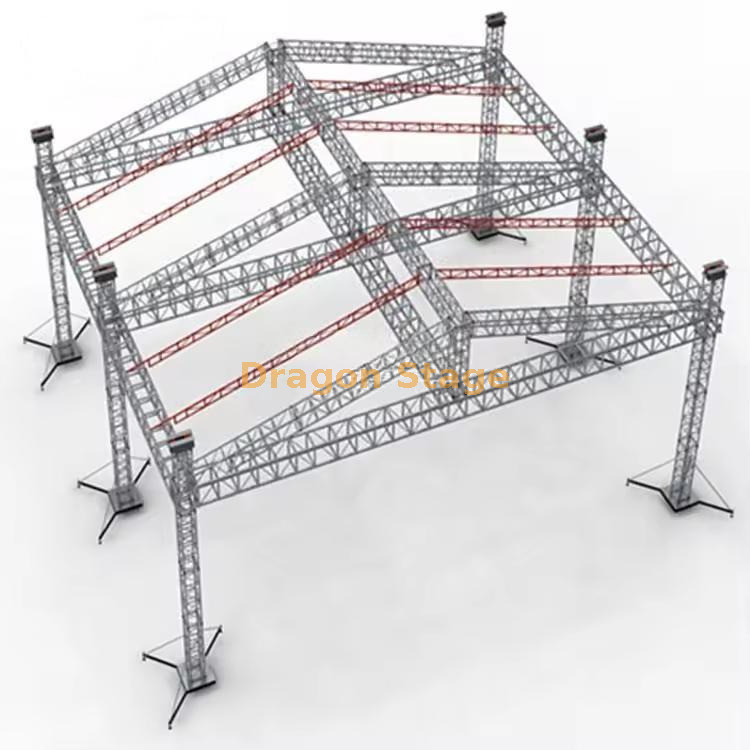

Carpa con armazón de techo para eventos grandes en Kenia: estructura de aluminio de alta resistencia (20 mx 14 mx 6 m)
Introducción: Excelencia en ingeniería para grandes eventos
La Dragon Stage Kenya carpa con armazón de techo para eventos grandes es una solución diseñada a medida para lograr el máximo impacto y una confiabilidad estructural inquebrantable. Con enormes dimensiones de 20 m de largo, 14 m de ancho y 6 m de alto , este sistema proporciona protección climática esencial y soporte de montaje crítico para conciertos, festivales y eventos corporativos de alto perfil. Construida con componentes robustos del sistema de armadura de techo inclinado de aluminio de alta resistencia (incluidas vigas CS520x760), es la estructura de techo para eventos profesional definitiva de 20 m de luz para cualquier producción al aire libre a gran escala.
Desafíos y soluciones para la cobertura de eventos de gran envergadura
Gestión de cargas extremas y montaje rápido y seguro
Los sistemas de truss de gran tamaño enfrentan demandas duales: proporcionar una inmensa capacidad de suspensión para equipos de producción y garantizar un montaje rápido y seguro en diversos entornos.
Esta gran carpa para conciertos al aire libre a la venta aborda estos desafíos de frente:
Resistencia sin concesiones: la estructura principal utiliza una armadura cuadrada de aluminio de calidad profesional de 520 x 760 mm para las vigas principales y 389 x 389 mm para los pilares, lo que garantiza una alta capacidad de carga necesaria para arreglos en línea pesados y equipos de iluminación.
Solución de elevación completa: El sistema es completo e incluye 6 juegos de polipastos manuales de 2 toneladas y accesorios de soporte para aparejos (eslingas de fibra, bloques de manga, etc.). Esto garantiza que la estructura del techo del escenario móvil, de 14 m de profundidad, pueda ensamblarse y elevarse de manera eficiente y segura utilizando el método desde cero.
Estabilidad mejorada: la inclusión de 6 juegos de bases de acero y 24 estabilizadores largos es vital para anclar la carpa con armazón de aluminio de 6 metros de altura , mitigar los riesgos de los fuertes vientos y garantizar la estabilidad en toda la gran huella.
Características clave y beneficios estructurales para los gerentes de producción
Aluminio de calidad certificada y aparejos completos
Toda la estructura está fabricada con de alta calidad aluminio (tubos principales de 50x4,0 mm y 50x3,0 mm), lo que ofrece un equilibrio óptimo entre resistencia y portabilidad. La lista de componentes de alta resistencia garantiza que este sistema de armadura de techo con estructura en A para eventos a gran escala pueda satisfacer las exigentes necesidades de iluminación, vídeo y audio. El ensamblaje utiliza componentes estándar de la industria, como secciones superiores y bloques de manga, para una construcción consistente y confiable en todo momento.
Protección contra la intemperie y acabado personalizado
La inclusión de una gran de cobertura total marquesina de techo de PVC (disponible en azul o en colores personalizados) brinda protección inmediata contra el sol y la lluvia, esencial para la continuidad durante eventos prolongados. Esto convierte al sistema en una 'tienda' confiable que también funciona como una estructura de aparejo altamente técnica. El diseño personalizado, especificado para un gran evento en Kenia , demuestra su adaptabilidad a requisitos geográficos y técnicos específicos.
Preguntas frecuentes prácticas para profesionales del escenario
P: ¿El precio incluye el escenario para el área de actuación?
R: No, el precio indicado suele ser solo para la estructura de armadura del techo, el equipo de elevación y el dosel . La plataforma del escenario de actuación (cubierta y patas) suele ser un sistema modular independiente.
P: ¿Cuál es la función principal de los estabilizadores?
R: Los 24 estabilizadores largos extienden la huella horizontal de las bases de acero en la parte inferior de los pilares. Esto aumenta drásticamente la resistencia de la estructura al vuelco y proporciona el soporte necesario contra las fuerzas de elevación del viento o cargas asimétricas.
P: ¿Se puede dividir este sistema en estructuras más pequeñas?
R: Si bien está diseñado como un sistema de 20 x 14 m , la naturaleza modular de las vigas permite reconfiguraciones personalizadas. Sin embargo, cualquier reducción de tamaño debe rediseñarse y volverse a certificar para garantizar que se mantenga la capacidad de carga colgante segura.
P: ¿Cómo se fija la marquesina del techo?
R: La marquesina del techo de PVC se fija a la estructura mediante varias abrazaderas (simples y dobles) y placas de conexión, lo que garantiza que esté tensa y sea resistente a golpes o desgarros en condiciones de viento.
