Peso de embalaje: 4000 kg

Volumen de embalaje: 50 cbm

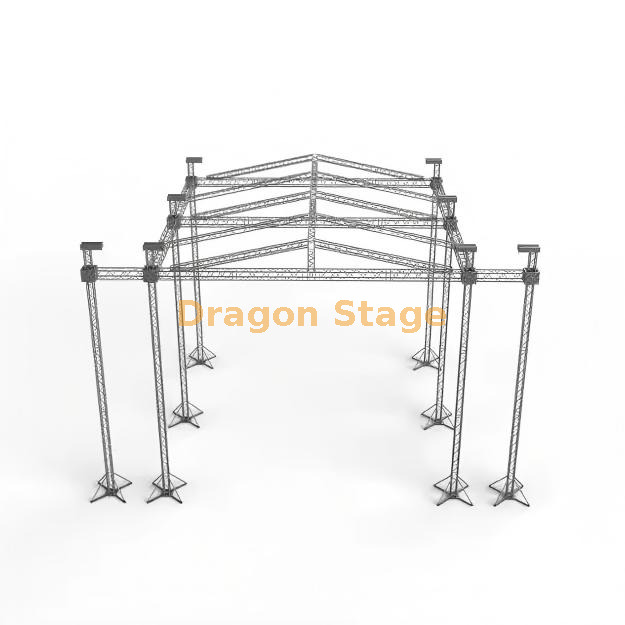

Sistema de escenario de sonido para eventos con armazón de techo: estructura de aluminio de alto alcance (16 mx 12 mx 10 m)

Introducción: la cúspide de la producción a gran escala

El Dragon Stage con armadura de techo sistema de escenario de sonido para eventos está diseñado para las producciones profesionales más grandes, brindando una presencia visual sustancial y una capacidad estructural incomparable. Con unas imponentes dimensiones de 16 m de largo, 12 m de ancho y 10 m de alto , este sistema está diseñado como una solución completa, que incluye alas críticas de truss acústico de 2 m de ancho integradas en la estructura principal. Este techo para escenario exterior de alta resistencia, de 16 m de luz y 10 m de altura, es esencial para los escenarios principales de los principales festivales de música, presentaciones itinerantes corporativas y grandes conciertos al aire libre.

Desafíos y soluciones para aparejos exteriores de alta capacidad

Garantía de estabilidad y soporte de sonido integrado

La gran altura ( 10 m ) y la luz ( 16 m ) de esta estructura exigen ingeniería especializada para gestionar las cargas dinámicas de viento y las cargas puntuales pesadas de los modernos equipos de sonido e iluminación.

Este sistema de escenario de concierto profesional con alas PA proporciona las soluciones críticas:

• Gestión de carga extrema: la estructura se basa en una enorme armadura cuadrada CS520x760 para las vigas principales del techo (tubo principal de 50 mm x 4,0 mm), lo que proporciona una alta capacidad de carga certificada, esencial para colgar de forma segura videowalls pesados ​​y sistemas de matriz de línea completa en un tramo de 16 m..

• Armazón de sonido integrado: Fundamentalmente, este sistema cuenta con alas de armazón de sonido dedicadas y de alta resistencia de 2 m de ancho que están reforzadas estructuralmente para soportar grandes pilas de PA (sistemas Line Array) mientras mantienen la carga del ingeniero de sonido separada de la rejilla de iluminación principal.

• Seguridad y montaje: Los 4 juegos de polipastos manuales de 2 toneladas incluidos y una gama completa de accesorios de torre (bases de acero, bloques de manga, 16 estabilizadores largos ) garantizan una instalación controlada y apoyada en el suelo y una máxima estabilidad contra las fuerzas de elevación, lo que minimiza el tiempo de instalación para una estructura de esta complejidad.

Características clave y beneficios estructurales para los gerentes de producción

Sistema de torre y aluminio de alta especificación

Construida a partir de componentes robustos de aluminio de alta calidad de 520x760 y 389x389, esta estructura garantiza longevidad y alto rendimiento. El sistema completo de torre de soporte en el suelo permite montar toda la rejilla del tejado de forma segura a nivel del suelo antes de elevarla hasta su altura final de 10 m utilizando el mecanismo de elevación.

Cobertura Integral

El sistema incluye una gran marquesina de PVC con una superficie de 312,16 m2 , que ofrece protección total contra los elementos. Se trata de un todo en uno de 16 x 12 m, sistema de armadura de techo inclinado listo para desplegarse en cualquier evento que dependa del clima.

Modulares y adaptables

Como sistema de techo modular , todos los componentes, desde el techo principal hasta el sistema integrado de armadura de torre del ala PA dedicado , utilizan conexiones estandarizadas, lo que permite una futura expansión, reconfiguración o integración con accesorios complementarios del escenario, como barreras para multitudes.

Preguntas frecuentes prácticas para profesionales del escenario

P: ¿Por qué la altura del truss es de 10 m?

R: La altura de 10 m proporciona un espacio libre excepcional, esencial para eventos importantes, ya que permite colocar grandes fondos de escenario, pantallas de video y plataformas de iluminación escalonadas , ofreciendo líneas de visión claras para el acceso de la audiencia y el equipo desde abajo.

P: ¿Se pueden personalizar las dimensiones del truss?

R: Este producto se vende con una configuración estándar de 16 mx 12 mx 10 m , lo que optimiza el rendimiento de carga para la serie de truss especificada. Las dimensiones personalizadas son posibles pero requieren nuevos cálculos de ingeniería.

P: ¿Cómo mejoran la seguridad los estabilizadores largos?

R: Los 16 estabilizadores largos aumentan significativamente la huella de la base y el momento de resistencia de los pilares principales. Esto es fundamental para pilares de 10 m de altura en entornos exteriores, ya que maximiza la resistencia contra las fuerzas de vuelco causadas por cargas laterales pesadas (como pancartas colgantes) o ráfagas de viento repentinas.

P: ¿El sistema incluye plataformas de escenario?

R: El precio generalmente cubre la estructura del armazón del techo, los componentes de la torre, el armazón del ala de PA y la marquesina de PVC . La plataforma del escenario (el piso del área de actuación) suele ser un elemento separado, como un escenario de acero portátil de montaje rápido.
