Peso de embalaje: 1200 kg
volumen de embalaje: 11cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| 6,00 m Manga(lateral) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289×289 | 4 piezas |
| 2,00 metros | 50 × 3.0 | CS289×289 | piezas |
| 1,00 metros | 50 × 3.0 | CS289×289 | piezas |
| Pilar de 3,00 m | 4 juegos | 3.00 m | 50 × 3.0 | CS289×289 | 4 piezas |
| 2,00 metros | 50 × 3.0 | CS289×289 | piezas |
| 1,00 metros | 50 × 3.0 | CS289×289 | piezas |
| Torre | Bloque de manga de espiga S | 4 piezas |
| Base de acero s | 4 piezas |
| Top Sección S | 4 piezas |
| Polipasto manual, ba05 2tons | 4 piezas |
| Sección de bisagra de espiga, altura 1 m | 4 piezas |
| Eslinga de fibra,BA04,2 toneladas 3m | 4 piezas |
| Estabilizador largo | 16 PCS |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de Arco de 12,00 m | 4 juegos | 3.00 m | 50 × 3.0 | CS289×289 | 16 PCS |
| 2,00 metros | 50 × 3.0 | CS289×289 | piezas |
| 1,00 metros | 50 × 3.0 | CS289×289 | piezas |
| 6.00 m de barra de conexión | 5 conjuntos | 3.00 m | 50 × 3.0 | - | 15 piezas |
| 2,00 metros | 50 × 3.0 | - | piezas |
| 1,00 metros | 50 × 3.0 | - | 5 piezas |
| Componentes del techo |
| 3 maneras en la esquina, use para la armadura de haz de techo | CS289×289 | 8 PCS |
| Material del dosel del techo: PVC, color azul o personalizado. | 104 | 1 PCS |
| Accesorio de armadura |
| Acoplador cónico y clip y alfiler | conjunto
completo |

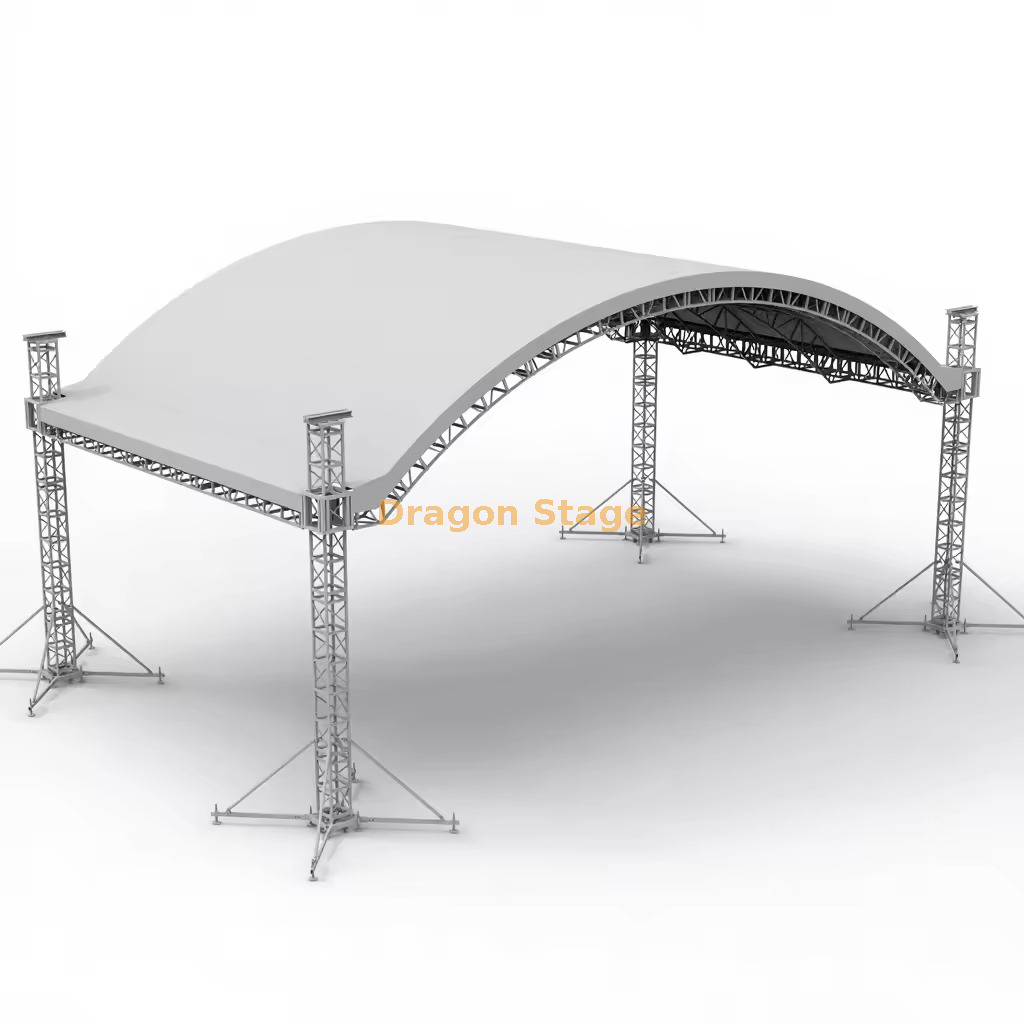

Este sistema de armadura de techo curvo de aluminio de 10x6x4m es una estructura modular para eventos que consta de cuatro torres elevadoras, cuatro juegos de vigas de techo curvas, vigas laterales, bielas de techo, polipastos manuales, estabilizadores y una marquesina de techo de PVC.
Las secciones estructurales principales utilizan una armadura cuadrada CS289 × 289 mm con tubos principales de 50 × 3,0 mm. El sistema está diseñado para conciertos temporales, actuaciones, exposiciones y producciones de eventos que requieran una estructura de celosía cubierta.
El paquete listado es principalmente un sistema de armadura de techo. No se incluyen tarima de escenario, equipo de iluminación, pantallas LED, parlantes, balastro y anclajes específicos del proyecto a menos que se confirmen por separado en la cotización.
Los clientes que comparen diferentes dimensiones y diseños pueden explorar nuestra gama completa de sistemas de vigas de techo curvas..
Estructura modular de techo curvo para eventos temporales

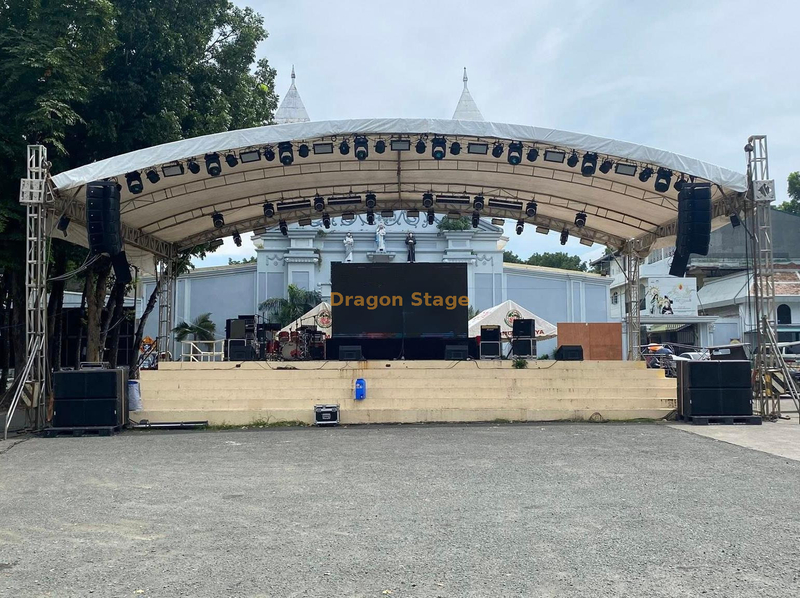

El techo curvo le da a la estructura del evento un perfil arquitectónico reconocible al mismo tiempo que proporciona un marco elevado para la marquesina de PVC y los equipos de producción compatibles.

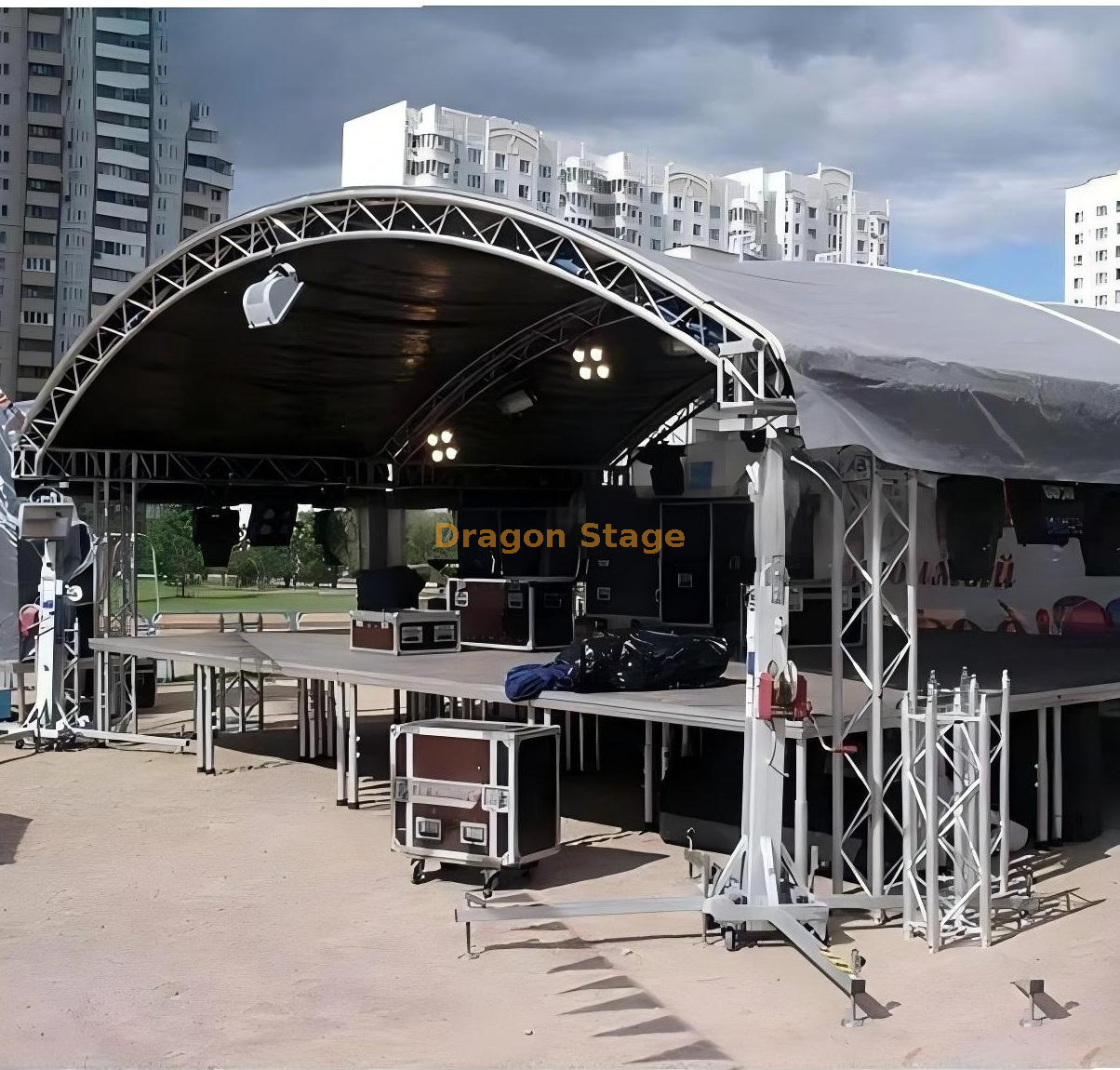

Esta configuración de 10x6x4m utiliza cuatro soportes de torre y cuatro conjuntos de vigas de techo curvas conectadas por varillas longitudinales. El conjunto del techo se eleva mediante bloques de camisa, polipastos manuales y eslingas de elevación suministradas con el sistema.
Su construcción modular permite desmontar las secciones de la armadura para su embalaje, transporte e instalación en eventos repetidos.
Para los clientes que aún comparan configuraciones de techo plano, con estructura en A y curva, nuestra guía de configuración y diseño de armazones explica los principales factores involucrados en la selección de un sistema adecuado.
Características clave
Dimensiones totales nominales de 10 × 6 × 4 m
Secciones de celosía cuadrada CS289 × 289 mm
Tubos principales de 50 × 3,0 mm
Cuatro conjuntos de torres elevadoras
Cuatro juegos modulares de vigas de techo curvas
Cinco juegos de bielas
Dos juegos de vigas laterales
Cuatro polipastos manuales de 2 toneladas
Cuatro bloques de manguito y cuatro bases de acero.
Dieciséis estabilizadores largos
Sistema modular de conectores cónicos
Marquesina de PVC en azul o color personalizado
Diseñado para desmontaje, transporte y montaje repetido.
La clasificación de 2 toneladas indicada para cada polipasto manual describe el componente del polipasto. No debe interpretarse como la carga suspendida permitida de la estructura del techo terminada.
Aplicaciones típicas
Este sistema de armadura de techo curvo se puede considerar para:
Conciertos al aire libre y bajo techo.
Actuaciones musicales
festivales comunitarios
Eventos corporativos
Celebraciones culturales
Eventos escolares y universitarios.
Producciones en gira
Áreas de presentación de exposiciones.
Etapas ceremoniales temporales
Los clientes que requieran una plataforma debajo del techo pueden seleccionar un sistema compatible de nuestras soluciones de sistemas de escenario . Las dimensiones del escenario, altura, escaleras, barandales y estructura inferior deben cotizarse por separado de acuerdo con los requisitos del proyecto.
Secuencia general de instalación
Verifique las dimensiones del sitio, la condición del terreno y el diseño de instalación aprobado.
Coloque las cuatro bases de la torre de acero según el plano de montaje.
Instale las secciones de bisagra, los pilares de la torre, los bloques de manguito y las secciones superiores.
Ensamble las vigas curvas del techo, las vigas laterales y las bielas al nivel del suelo.
Instale las eslingas de elevación y los polipastos manuales aprobados.
Monte la marquesina de PVC según el procedimiento de montaje especificado.
Eleve el techo gradualmente mientras mantiene un movimiento coordinado en las cuatro torres.
Instalar los estabilizadores y el lastre o sistema de anclaje requerido.
Verifique todos los conectores cónicos, pasadores, clips de seguridad y componentes de elevación.
Complete una inspección final antes de instalar el equipo de producción o abrir la estructura para su uso.
La instalación debe ser realizada por un equipo competente siguiendo los planos suministrados y los requisitos locales del sitio. Nuestra lista de verificación de inspección de escenarios y armazones proporciona puntos de inspección adicionales para estructuras de eventos temporales.
Información sobre equipos y carga
Los accesorios de iluminación, pantallas LED, pancartas y otros equipos para eventos crean diferentes cargas concentradas, distribuidas y dinámicas.
La disposición de equipamiento permitida no puede determinarse únicamente a partir de las dimensiones exteriores del tejado. Depende de:
Peso del equipo
Posición de suspensión
Número de puntos de suspensión
Distribución de carga
Orientación del truss
Estado del dosel del techo
Lastre y anclaje
Condiciones del terreno
Exposición ambiental
Configuración estructural final
Los clientes deben proporcionar una lista de equipos y posiciones de suspensión propuestas antes de la producción. La información general sobre estos factores está disponible en nuestra guía de análisis de carga para sistemas modulares de escenario y truss..
Uso en exteriores y consideraciones sobre el viento
La marquesina de PVC aumenta la superficie expuesta al viento. Por lo tanto, la idoneidad de la estructura para un proyecto al aire libre depende de algo más que el tamaño del truss.
El proyecto debe considerar:
Condiciones de viento de diseño local.
Lados abiertos o parcialmente cerrados
Procedimiento de instalación y remoción de marquesinas.
Condiciones de apoyo al suelo
Cantidad de lastre
Tipo de ancla
Edificios y terreno circundantes.
Duración del evento
Monitoreo del clima
Procedimientos de emergencia y evacuación.
Dragon Stage puede recomendar una configuración práctica basada en el producto y la experiencia de fabricación. Podemos proporcionar dimensiones de productos disponibles, información de materiales, planos de fabricación, planos de ensamblaje e información de carga del producto.
El análisis de viento específico del sitio, la aprobación de ingeniería local, los sellos de PE, los documentos de permiso y los cálculos estructurales firmados no se incluyen como servicios gratuitos. Cuando sean necesarios, el cliente debe contratar a un ingeniero local con la licencia adecuada.
Aclaración importante sobre el alcance
La lista de productos estándar describe la estructura de armadura del techo y sus principales componentes de montaje.
A menos que se indique por separado en la cotización, no se incluye lo siguiente:
plataforma de escenario
Escaleras de escenario y barandillas
Accesorios de iluminación
pantallas LED
Altavoces de matriz lineal
Equipo electrico
Motores o controladores de motores.
Bloques de lastre
Anclajes al suelo
Mano de obra de instalación en el sitio
Permisos locales
Ingeniería estructural específica del sitio
Solicite una cotización detallada y completa si el proyecto requiere una solución integrada de escenario, techo, iluminación, LED o soporte de sonido.
Preguntas frecuentes sobre productos específicos
¿Esta armadura de techo curvo de 10x6x4m incluye la plataforma del escenario?
La lista de componentes actual cubre la armadura de techo curva, cuatro conjuntos de torre, polipastos manuales, estabilizadores, componentes de conexión y marquesina de PVC. No incluye una plataforma de escenario.
Un escenario modular compatible o un sistema de escenario rápido se puede cotizar por separado según el tamaño de plataforma, la altura, la carga, las escaleras y las barandillas requeridas.
¿Cuántos equipos de iluminación, LED o sonido se pueden suspender del techo?
No existe un peso de equipo único permitido basado únicamente en las dimensiones totales de 10x6x4m.
La carga permitida depende de las posiciones de suspensión, el número de puntos de elevación, la distribución de la carga, la orientación del truss y la configuración completa del sistema. Proporcione una lista de equipos y un diseño colgante para que se pueda revisar la información y la configuración estándar apropiadas del producto.
Durante el montaje se utilizan cuatro polipastos manuales de 2 toneladas. Su valor individual no es la capacidad de carga del tejado terminado.
¿Cuánto viento puede soportar esta armadura de techo curva?
No se debe indicar una velocidad del viento universal sin evaluar la instalación completa. La respuesta al viento depende de la marquesina de PVC, los lados abiertos o cerrados, el lastre, el anclaje, las condiciones del suelo, el terreno circundante y los requisitos locales.
Dragon Stage puede proporcionar recomendaciones de configuración y productos basadas en la experiencia. No incluimos cálculos de viento específicos del sitio, sellos de PE, aprobación de permisos ni informes de cálculos estructurales firmados.
El operador del evento debe establecer procedimientos de monitoreo del clima y manejo del dosel, y obtener verificación de ingeniería local cuando sea necesario.
