Peso de embalaje: 2100 kg
Volumen de embalaje: 22cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 14.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | BS400 × 400 | 8pcs |
| 2.00 m | 50 × 3.0 | BS400 × 400 | 2 piezas |
| 1.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| Viga de 14.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | BS400 × 400 | 8pcs |
| 2.00 m | 50 × 3.0 | BS400 × 400 | 2 piezas |
| 1.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| Pilar de 7.00 m | 4 sets | 3.00 m | 50 × 3.0 | BS400 × 400 | 8pcs |
| 2.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| 1.00 m | 50 × 3.0 | BS400 × 400 | 4pcs |
| haz cubo | cubo 400x400 | 0pcs |
| Torre de marco | Bloque de manga de truss Bolt S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.40 m | 50 × 3.0 | BS300 × 300 | 2 piezas |
| Viga superior de 14.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 1 por ciento |
| 1.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| 7.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 8pcs |
| .20 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| Correo de escalera de 7.20 m | 12 sets | 3.00 m | 50 × 3.0 | BL30,300*50 | 12 piezas |
| 2.00 m | 50 × 3.0 | BL30,300*50 | 24 piezas |
| .20 m | 50 × 3.0 | BL30,300*50 | 12 piezas |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | BS300 × 300 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | BS300 × 300 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 24 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 308.56 | 1 por ciento |

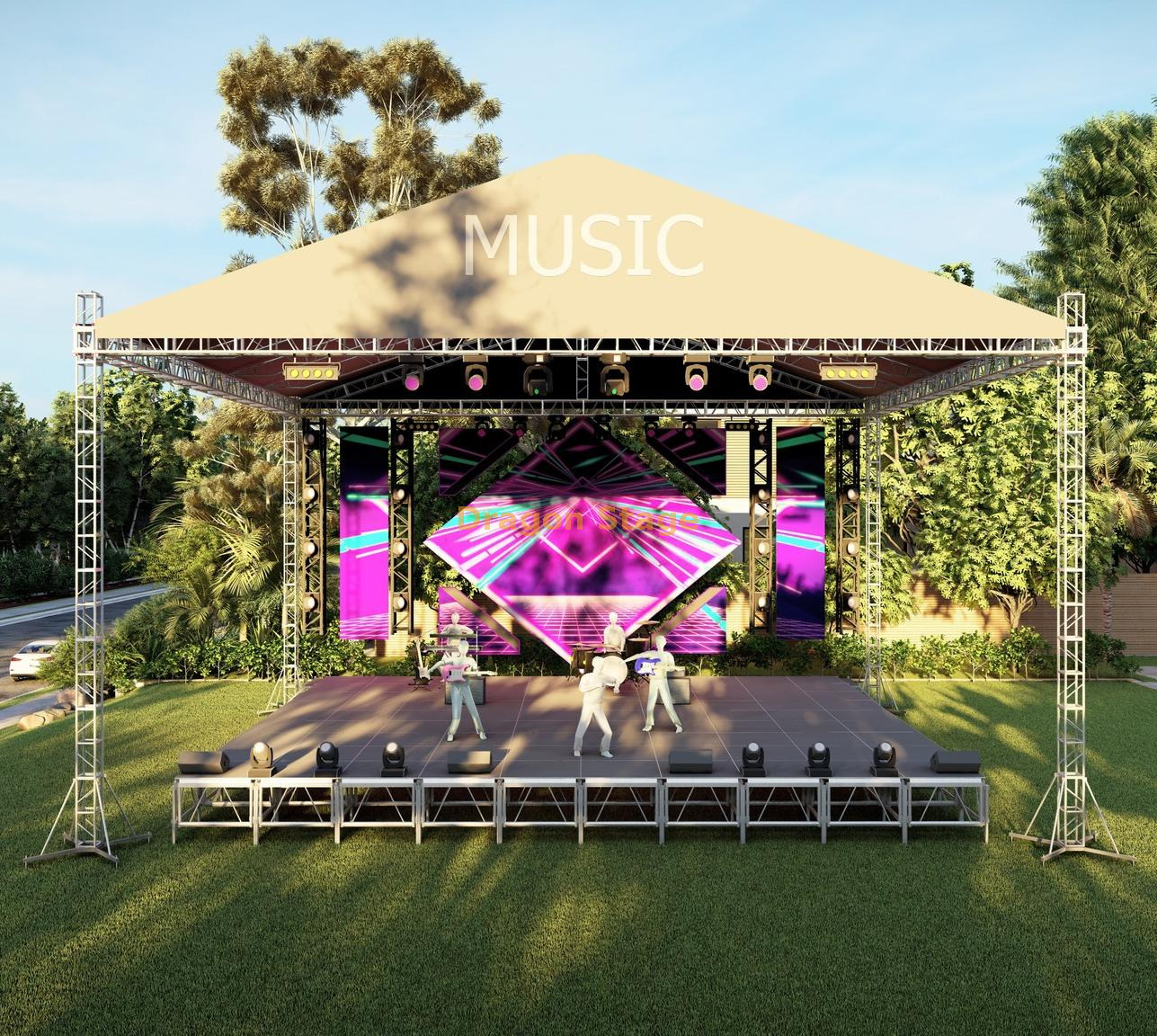

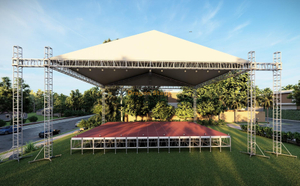

Techo de armadura de escenario grande al aire libre: 14 mx 14 mx 8 m (46 pies x 46 pies) para eventos importantes
Introducción: la estructura definitiva para festivales y producciones a gran escala
El Dragon Stage de 14 m x 14 m x 8 m techo de armadura para escenario exterior grande es una estructura imponente y de alta capacidad construida para las demandas de los principales festivales, grandes conciertos y eventos al aire libre de alto perfil. Con una amplia luz libre de 14 m y una imponente altura operativa de 8 m , este sistema proporciona máxima visibilidad del escenario y una amplia capacidad de carga para paredes de sonido, iluminación y video.
Características clave e integridad estructural
Componentes de servicio pesado para una envergadura máxima
Diseñado para salvar un enorme tramo de 14 m , este sistema de techo utiliza una armadura de aluminio de primera calidad y alta resistencia:
Tes principales y pilares: Construidas con una robusta armadura cuadrada BS400x400 (perfil de 400 mm x 400 mm), que garantiza una resistencia superior y un rendimiento de deflexión bajo carga.
Rejilla del techo: un perfil de armadura BS300x300 , más liviano pero resistente, se utiliza estratégicamente para las secciones del techo inclinado, optimizando el peso y manteniendo la integridad estructural.
Sistema de conexión: Presenta una conexión de perno confiable para los principales componentes estructurales, un método preferido para sistemas de armazones fijos, de carga pesada y de gran luz.
Elevación y estabilización profesional

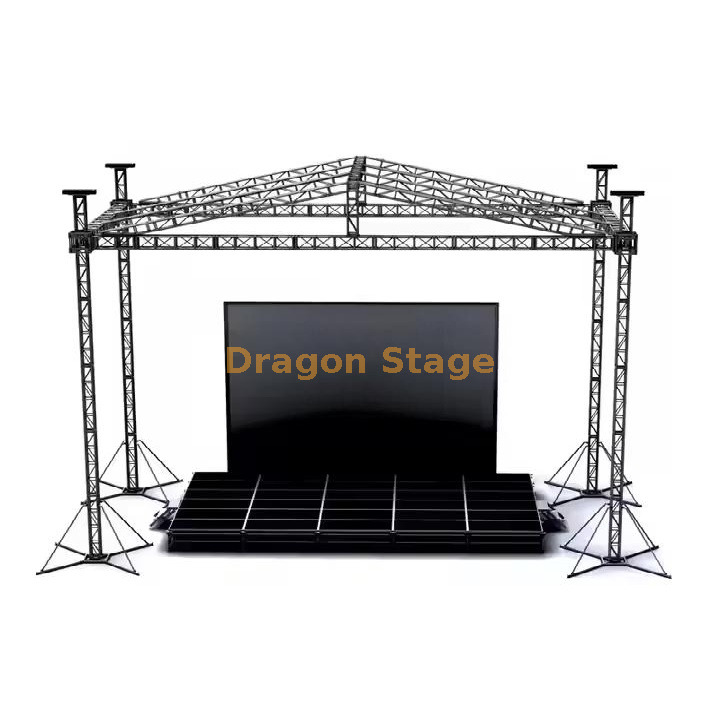

La estructura es un sistema de soporte terrestre de cuatro torres , que proporciona una estabilidad excepcional y un proceso de montaje controlado.
Elevación: Incluye 4 juegos de polipastos manuales (BA05, 2 toneladas) , que ofrecen la ventaja mecánica precisa necesaria para elevar de forma segura la pesada rejilla del techo a su altura de 8 m.
Estabilidad de la base: el sistema se asegura mediante 4 bases de acero y se refuerza con 16 estabilizadores largos para crear una huella amplia y segura, esencial para resistir cargas laterales como el viento.
Amplia protección contra el clima
La gran estructura del tejado está cubierta por una amplia marquesina de PVC/lona de 308,56 m2 . El diseño del techo inclinado está diseñado para gestionar las fuertes lluvias de manera eficiente, evitando la acumulación de agua y protegiendo a los artistas y los costosos equipos técnicos debajo de la vasta área de 14 mx 14 m .
Descripción general de las especificaciones técnicas
| Dimensión | Medición | Equivalente métrico | Notas |
| Tamaño total del escenario | 14m x 14m x 8m | 46 pies x 46 pies x 26 pies | Tamaño estándar más grande |
| Armazón de pilar/viga | Armazón cuadrado BS400 × 400 | 400 mm x 400 mm | Alta capacidad de carga |
| Tubo principal | 50 mm x 3,0 mm | 1,97 x 0,12 pulgadas | Aluminio de alta resistencia |
| Mecanismo de elevación | Polipasto manual BA05 | Capacidad de 2 toneladas (x4) | Incluido para montaje en techo. |
| Peso del embalaje | 2100 kilogramos | 4,630 libras | Peso total del flete |
| Área del dosel del techo | 308,56 m2 | 3,321 pies cuadrados | Material de PVC/lona incluido. |
Preguntas frecuentes prácticas para profesionales del escenario
P: ¿Por qué se utilizan dos perfiles de truss diferentes (BS400 y BS300)?
R: La robusta armadura BS400x400 se utiliza para las vigas principales horizontales de luces largas y los pilares verticales donde se producen las mayores fuerzas de compresión y flexión. La armadura BS300x300 es más liviana y suficiente para las secciones de techo en ángulo, brindando el soporte necesario sin agregar peso muerto excesivo a la rejilla del techo.
