Peso de embalaje: 3250 kg

Volumen de embalaje: 33cbm

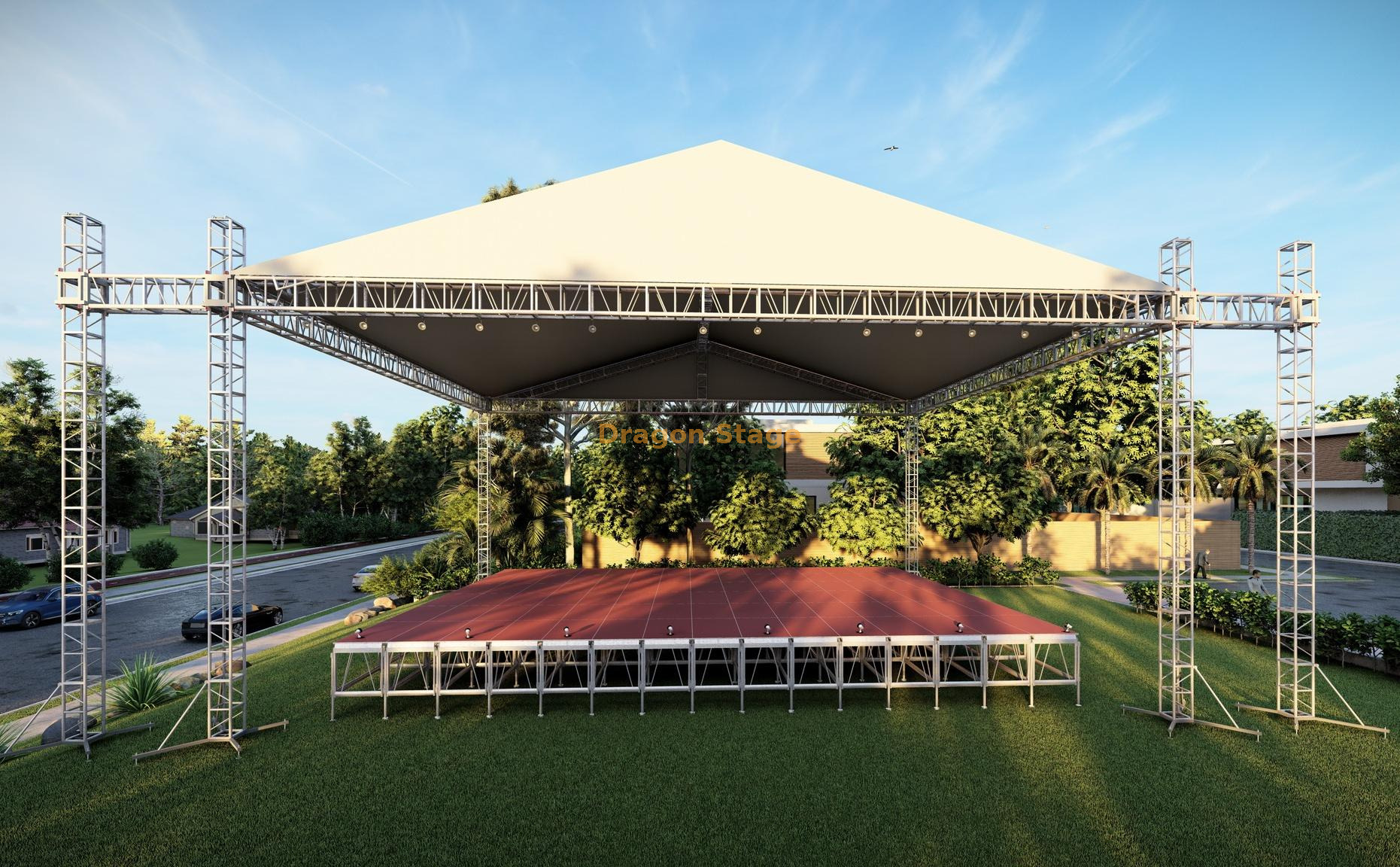

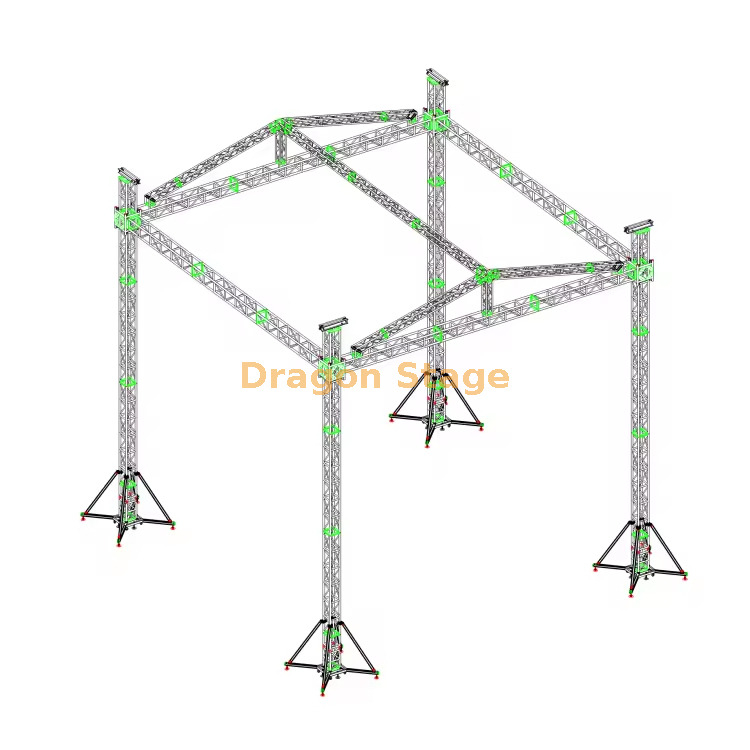

Sistema de techo tipo armadura de escenario con iluminación de alta resistencia: 16 m x 16 m x 9 m (52,5 pies x 52,5 pies) con alas PA

Introducción: escala masiva, máxima seguridad para uso en estadios y festivales

Presentamos el sistema de techo con armadura de escenario Dragon Stage Lighting (16 mx 16 mx 9 m) , diseñado para los conciertos internacionales, eventos deportivos y festivales de varios días más grandes. Esta estructura proporciona un inmenso espacio libre de 16 m y una imponente altura desde el suelo hasta el soporte de 9 m , capaz de soportar extensos equipos de iluminación, grandes pantallas LED y potentes sistemas de altavoces de matriz lineal a través de sus alas de PA integradas.

Características clave e integridad estructural

Armazón principal de servicio ultrarresistente

Para manejar los importantes requisitos de carga en un tramo de 16 m , el sistema utiliza perfiles de armadura especializados de alta capacidad:

• Vigas de rejilla principal: cuentan con el robusto perfil de armadura BS500x600 (500 mm x 600 mm), diseñado para aplicaciones de carga extrema y deflexión mínima en largas distancias sin soporte.

• Soporte vertical: Los pilares de 9 m están construidos con una armadura cuadrada BS350x350 , lo que proporciona una excelente resistencia a la compresión.

• Alas PA integradas: Incluye soportes verticales separados y vigas diseñadas específicamente para montar sistemas de altavoces, aseguradas por sus propias bases dedicadas y 8 estabilizadores largos..

Sistema de ensamblaje de alta eficiencia

Esta estructura a gran escala se basa en sistemas mecánicos confiables y hardware de conexión para una instalación rápida y segura:

• Equipo de elevación: Viene completo con 6 juegos de polipastos manuales de 2 toneladas (BA05) , cuatro para el techo principal y dos para las alas PA, que ofrecen un ascenso controlado y sincronizado.

• Método de conexión: Utiliza una conexión de perno segura para las secciones principales de alta tensión, lo que garantiza una estructura rígida y segura capaz de soportar cargas dinámicas severas.

• Estabilización: Se incluye un impresionante total de 24 estabilizadores largos (16 principales + 8 alas), esenciales para proporcionar la amplia huella de suelo necesaria para la estabilidad de esta estructura de 9 m de altura contra vientos fuertes.

Protección y cobertura profesional

El de gran escala diseño de techo inclinado cubre un área de 387,36 m2 y proporciona una protección integral. La cubierta de techo de PVC incluida está diseñada para proteger todo el equipo escénico y los talentos de las inclemencias del tiempo, lo que la convierte en la opción ideal para un funcionamiento continuo en exteriores.

Descripción general de las especificaciones técnicas

Preguntas frecuentes prácticas para profesionales del escenario

P: ¿Por qué la armadura de la viga principal es mucho más grande (500x600) que los pilares (350x350)?

R: La armadura BS500x600 está optimizada para ofrecer rigidez a la flexión en un largo tramo horizontal de 16 m , donde los momentos de flexión y la deflexión son la mayor preocupación. La armadura BS350x350 está optimizada para la compresión vertical, que es la carga principal sobre los pilares de soporte.

P: ¿Las alas PA son modulares y removibles?

R: Sí, el sistema incluye componentes separados y equipo de elevación para las alas de PA, lo que indica que son modulares y se pueden agregar o quitar según los requisitos específicos del evento para la cobertura de audio y la configuración del arreglo lineal.

P: ¿Todo el sistema de conexión está basado en pernos?

R: Las uniones de carga más críticas en los modelos BS500x600 y BS350x350 generalmente están conectadas con pernos para lograr una estabilidad y rigidez superiores en estos sistemas de gran tamaño. Accesorios como el acoplador cónico y el clip y pasador de seguridad se utilizan para elementos secundarios o secciones de armadura más pequeñas (como la rejilla del techo) para acelerar el montaje.
