Peso de embalaje: 1200 kg
Volumen de embalaje: 10 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Manga de 5,00 m (frontal) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga de 8.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Pilar de 5.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | .50 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga superior de 8.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga Oblicua de 2,70 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| .70 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Armazón de escalera de 2,70 m | 6 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 6 piezas |
| .70 m | 50 × 3.0 | CL30,289*50 | 6 piezas |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 12 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 86.26 | 1 por ciento |
Peso de embalaje: 900 kg
Volumen de embalaje: 6.5cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 12 pcs |
| 1.22m abrazadera en el escenario | 18 pcs |
| 2.44m abrazadera en el escenario | 14 pcs |
| soportar con un tubo extensible | 21 PCS |
| Base ajustable | 21 PCS |
| Escalera de escenario | cobertura de madera | total | 8 | pasos | ajustable a la altura de la etapa | 2 pcs |

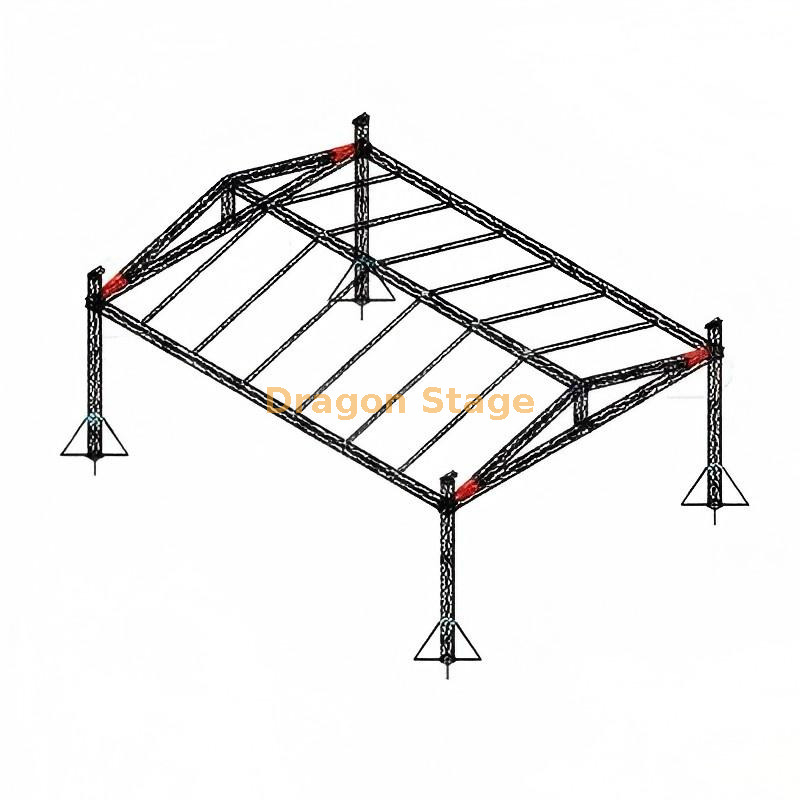

Techo de celosía portátil cuadrado de aluminio para conciertos al aire libre 8x5x6m: Sistema modular de escenario para eventos
1. Introducción: la base de la producción en vivo a gran escala
El DragonStage sistema de techo de armadura portátil de aluminio cuadrado es una estructura de escenario exterior de tamaño mediano y de calidad profesional, perfectamente diseñada para conciertos, festivales y eventos públicos que requieren un área de actuación cubierta, confiable y de despliegue rápido. Con un tamaño eficiente de 8 m de ancho x 5 m de profundidad con una importante altura libre de 6 m , este sistema proporciona un equilibrio optimizado entre espacio, capacidad y presencia visual.
Está categorizado como un sistema de techo de armadura portátil y utiliza el perfil de armadura cuadrada CS289x289 estándar de la industria para todos los elementos estructurales principales. Esta elección garantiza facilidad de manejo y velocidad de montaje, algo fundamental para las empresas de eventos que gestionan calendarios de producción ajustados. La estructura es un paquete todo en uno, que integra una rejilla de techo robusta, un soporte de suelo de cuatro pilares y una plataforma de escenario ajustable.
2. Desafíos y soluciones en la construcción de eventos modernos
Para eventos de mediana escala, los productores enfrentan desafíos a la hora de ofrecer un escenario seguro, de alta calidad y protegido contra la intemperie que pueda transportarse y montarse de manera eficiente. Este sistema de truss está diseñado para satisfacer estas necesidades específicas:
Movilidad y velocidad de configuración: el sistema es altamente portátil , con un volumen de embalaje total manejable de 10 CBM (estructura de armadura) y un peso total de embalaje de armadura de 1200 kg , lo que minimiza los costos de transporte y la complejidad logística.
Integridad estructural y elevación: la estabilidad se garantiza mediante el uso de cuatro pilares principales, asegurados por cuatro juegos de bloques de manguito con espiga (S) , , bases de acero (S) y secciones superiores (S) . La seguridad se gestiona durante el montaje mediante cuatro polipastos manuales de 2 toneladas (BA05) para la elevación controlada del techo, lo que permite un montaje preciso de la rejilla del techo de 8 x 5 m..
Personalización del escenario: la inclusión de una plataforma de escenario modular que es ajustable en altura ( de 1,2 ma 2,0 m ) y cuenta con dos juegos de escaleras proporciona flexibilidad para diversos requisitos de línea de visión del lugar y un fácil acceso para los artistas.
3. Características y beneficios clave
El techo de celosía portátil cuadrado de aluminio de 8x5x6m ofrece un conjunto profesional de componentes para un evento seguro y exitoso.
Especificaciones clave del producto
| Característica | Detalles de la especificación |
| Dimensiones totales (largo x ancho x alto) | 8m x 5m x 6m (aproximado) |
| Serie de armadura | CS289x289 (armazón de espiga cuadrada) |
| Tamaño del tubo principal | 50 mm x 3,0 mm (utilizado para todas las vigas y pilares) |
| Tipo de conexión | Llave (usando acoplador cónico, clip de seguridad y pasador) |
| Configuración del pilar | Soporte de suelo de 4 pilares |
| Tamaño de la plataforma del escenario | 7,32 mx 4,88 m (24 pies x 16 pies, aprox.) |
| Altura del escenario | Ajustable de 1,2 ma 2,0 m |
| Dosel de techo | PVC de 86,26 m2 (color azul o personalizado) |
| Accesorios estructurales | 4x bloque de manguito (S), 4x base de acero (S), 4x sección superior (S) |
| Equipo de elevación | 4 polipastos manuales (BA05, 2 toneladas), 4 eslingas de fibra (2 toneladas, 3 m) |
| Mejora de la estabilidad | 16x estabilizadores largos |
| Peso total del embalaje del armazón | 1200 kilos |
Componentes integrados
Rejilla de armadura de techo: construida a partir de armadura CS289x289 (longitudes de 3,00 m, 2,00 m, 1,00 m) y armadura de escalera CL30 para las secciones oblicuas, optimizada para transportar equipos de iluminación y sonido.
Plataforma del escenario: La plataforma del escenario de ensamblaje de aluminio consta de paneles superiores de madera de 4 x 8 pies (1,22 x 2,44 m) , junto con todos los soportes y bases ajustables necesarios.
Aparejo y seguridad: Incluye los accesorios de aparejo necesarios, como abrazaderas simples (12 piezas) y abrazaderas dobles (8 piezas) para asegurar los accesorios, junto con los 16 estabilizadores largos para aumentar la huella y la resistencia a la carga del viento.
4. Preguntas frecuentes prácticas para profesionales del escenario
P: ¿Para qué tipo de eventos es más adecuado este sistema de truss?
R: Debido a su clasificación y tamaño para uso mediano, es ideal para eventos corporativos, lanzamientos de productos, conciertos pequeños y medianos, festivales y representaciones teatrales donde la distancia de proyección de iluminación/sonido es moderada.
P: ¿Cuál es el beneficio del perfil de truss CS289x289?
R: El CS289x289 es un truss cuadrado estándar de servicio mediano. Proporciona un buen equilibrio de capacidad de carga para su tamaño, es rentable y lo suficientemente liviano para viajes eficientes y configuración manual.
P: ¿El sistema incluye todo el hardware del escenario que se muestra?
R: Sí, el sistema incluye la cubierta del escenario, soportes, soportes ajustables, bases ajustables y escaleras del escenario según lo especificado, lo que lo convierte en una solución completa para escenario y techo.
P: ¿Cómo se asegura el techo para eventos al aire libre?
R: El sistema requiere anclaje o lastrado a través de la Base de Acero (S) y los 16 Estabilizadores Largos. Un anclaje adecuado es esencial y se deben utilizar cálculos de carga para determinar el peso de lastre requerido según las regulaciones locales de velocidad del viento.
5. Fuerte llamado a la acción (CTA)
Equipe su próximo evento al aire libre con el confiable, profesional y portátil DragonStage Square Aluminium Portable Truss Roof 8x5x6m.
Contáctenos para una cotización detallada y el plazo de entrega para sus requisitos de gira o evento.
