Peso de embalaje: 1450 kg
Volumen de embalaje: 11cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 9,00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga de 9,00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Pilar de 5.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| haz cubo | 6 caras | CS289 × 289 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | .90 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga superior de 9.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 4,70 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.70 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 4,70 m de armadura de escalera | 8 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 1.70 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| 1 | Conectar placa con abrazadera | CS289 × 289 | 2 piezas |
| Aferración | 16 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 150.06 | 1 por ciento |

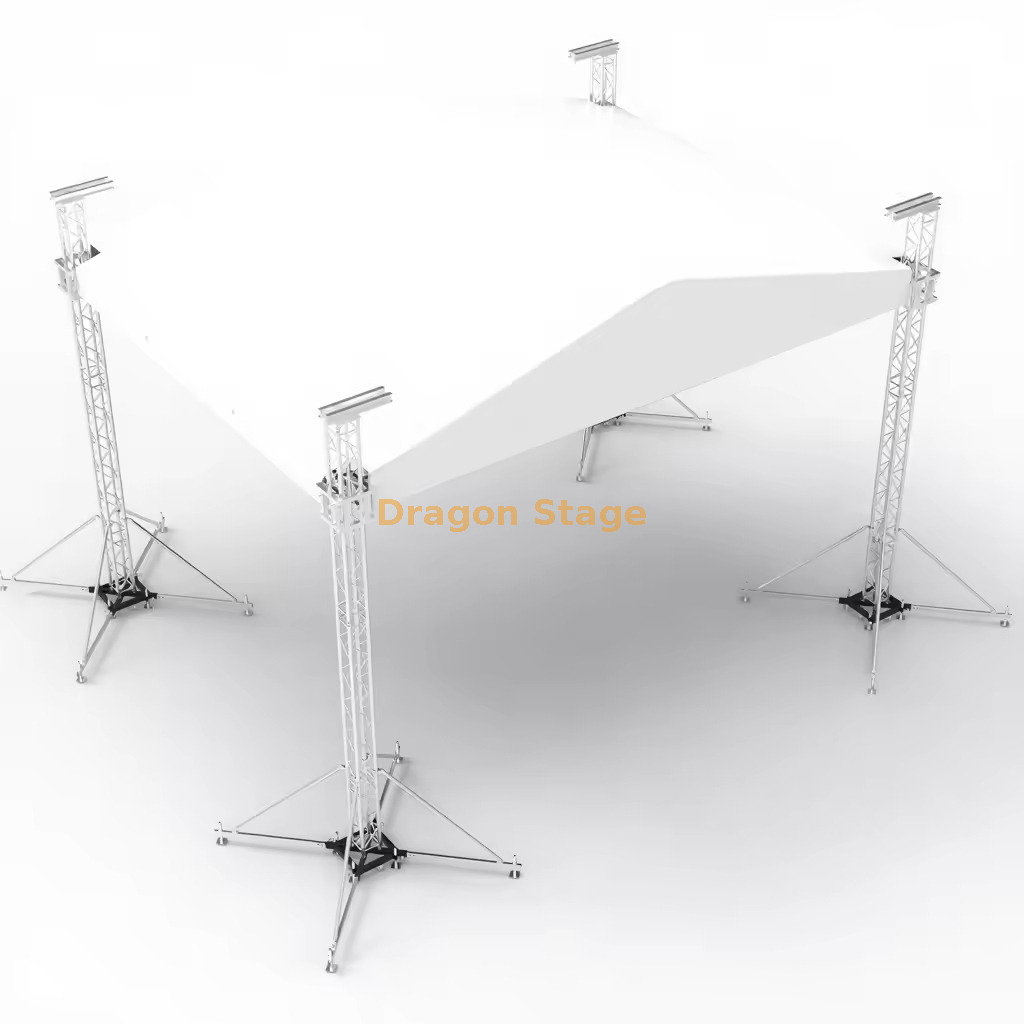

Techo de aluminio para escenario de concierto: sistema profesional de 9 m x 9 m x 6 m (30 pies x 30 pies)
Introducción: estructura sólida y certificada para eventos medianos y grandes
El techo de armadura de aluminio para escenario de conciertos Dragon Stage (9 mx 9 mx 6 m) es una solución potente y confiable diseñada para conciertos al aire libre, festivales y eventos corporativos importantes. Este armazón de escenario personalizado de 30 pies x 30 pies proporciona un espacio libre sustancial de 9 m y una imponente altura de trabajo de 6 m , lo que garantiza una alta visibilidad y una amplia capacidad para elementos de iluminación, sonido y telón de fondo.
Características clave e integridad estructural
Sistema de soporte terrestre de cuatro torres
La estabilidad es primordial. Este sistema emplea una configuración robusta de soporte de suelo de cuatro torres , utilizando una armadura cuadrada CS289x289 duradera tanto para los pilares verticales como para la rejilla horizontal del techo. Cada torre está equipada con componentes esenciales para una operación segura:
4 x bloques de manga de espiga (S): Proporcionan el punto de elevación y la conexión de la rejilla del techo a las torres.
4 x Base de acero (S): Ofrece una base estable y resistente.
16 estabilizadores largos: garantiza una huella expansiva para maximizar la resistencia estructural contra el viento y el movimiento.
Elevación segura y eficiente
El sistema incluye 4 juegos de polipastos manuales (BA05, 2 toneladas) , lo que permite elevar la estructura del techo de forma segura y gradual. Esta configuración brinda a los equipos del evento un control preciso durante el montaje y la carga del equipo técnico. El mecanismo de conexión de espiga , que utiliza acopladores cónicos y pasadores de seguridad, garantiza una eficiencia de montaje rápido y al mismo tiempo mantiene un alto estándar de seguridad.
Protección climática profesional
El diseño del techo inclinado garantiza un drenaje eficiente del agua de lluvia, crucial para proteger equipos costosos y garantizar la seguridad de los artistas. Se incluye una generosa marquesina de PVC de 150,06 m2 , que ofrece amplia protección contra la intemperie y sombra. Hay disponibles colores de marquesina personalizados para alinearse con los requisitos de la marca.
Descripción general de las especificaciones técnicas
| Dimensión | Medición | Equivalente métrico | Notas |
| Tamaño total del escenario | 9m x 9m x 6m | 30 pies x 30 pies x 20 pies | Espacio de trabajo claro |
| Perfil de armadura | Armazón cuadrado CS289×289 | 289 mm x 289 mm | Elemento portante principal |
| Tubo principal | 50 mm x 3,0 mm | 1,97 x 0,12 pulgadas | Aluminio de alta resistencia |
| Mecanismo de elevación | Polipasto manual BA05 | Capacidad de 2 toneladas | Incluido para levantar el techo |
| Peso del embalaje | 1450 kilogramos | 3,197 libras | Peso total del flete |
| Área del dosel del techo | 150,06 m2 | 1,615 pies cuadrados | Material de PVC incluido |
Preguntas frecuentes prácticas para profesionales del escenario
P: ¿Este sistema viene con certificaciones de carga de viento?
R: Si bien el truss está diseñado para soportar ambientes exteriores exigentes, un ingeniero estructural debe revisar las tablas de carga del truss CS289x289 (a menudo con certificación TUV) y los planes de viento y lastre específicos del sitio antes de su uso. Los 16 estabilizadores largos mejoran significativamente la estabilidad cuando están lastrados adecuadamente.
P: ¿Cuál es el beneficio del diseño de techo inclinado?
R: A diferencia de los techos planos, el diseño de armadura del escenario de techo inclinado utiliza vigas oblicuas para crear una pendiente, que canaliza activamente la lluvia y los escombros lejos del área de actuación, minimizando el riesgo de acumulación de agua y tensión estructural.
P: ¿Puedo agregar torres de altavoces a este truss de 9 m x 9 m?
R: Sí, el diseño modular permite la personalización. Ofrecemos extensiones de ala de PA integradas o sistemas PA Tower Truss separados que se pueden agregar a las esquinas o lados de la estructura para una ubicación óptima del sonido y del arreglo lineal.
