Peso de embalaje: 1700 kg
Volumen de embalaje: 13cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 8.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga de 6.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Pilar de 5.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| haz cubo | Spigotcube 289x289 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | .80 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga superior de 6.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 4.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 4.20 m de armadura de escalera | 4 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 4pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 4pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 8pcs |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 103.36 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 3.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Pilar de 5.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Torre de alas | Bloque de manga de espiga S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
Peso de embalaje: 900 kg
Volumen de embalaje: 7cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 12 pcs |
| 1.22m abrazadera en el escenario | 16 PCS |
| 2.44m abrazadera en el escenario | 15 pcs |
| soportar con un tubo extensible | 20 pcs |
| Base ajustable | 20 pcs |
| Escalera de escenario | cobertura de madera | total | 8 | pasos | ajustable a la altura de la etapa | 2 pcs |

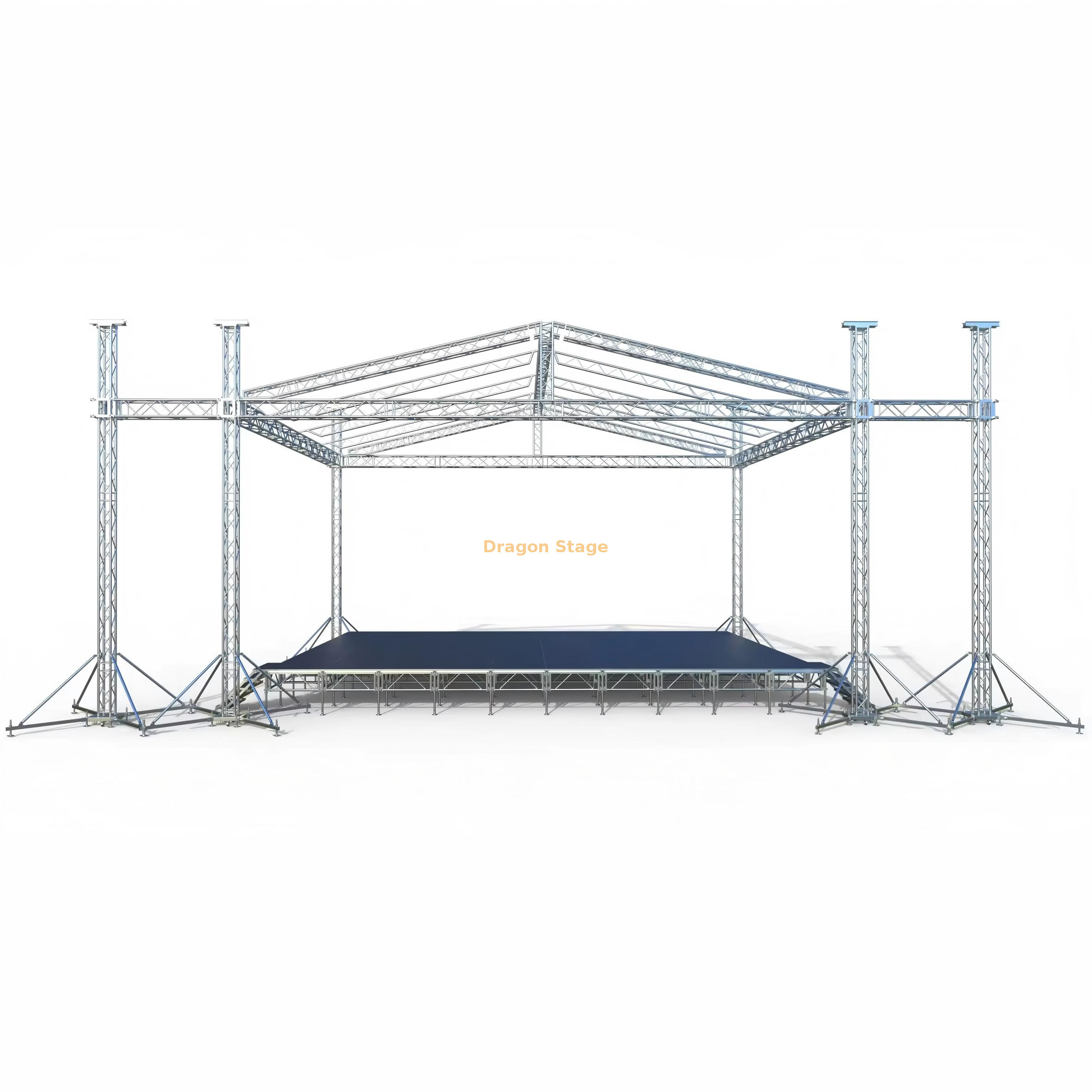

Truss personalizado para eventos al aire libre con techo de 8x6x6m y alas para altavoces: sistema de truss modular integrado
1. Introducción: La base de una arquitectura de eventos al aire libre integral y segura
La estructura para eventos con cabina exterior personalizada DragonStage con techo de 8x6x6m es una estructura de aluminio multifuncional de calidad profesional diseñada específicamente para servir como escenario de alta visibilidad, cabina cubierta o lugar de actuación. Con unas dimensiones centrales de 8 m de ancho x 6 m de profundidad y una importante altura libre de 6 m , este sistema proporciona un amplio espacio protegido. Fundamentalmente, incluye armazones de ala de altavoz integrados de 3 m en dos lados, que ofrecen puntos de soporte de carga esenciales para sistemas de sonido line array, un requisito no negociable para la producción profesional de conciertos y festivales.
Este sistema modular de truss para eventos aborda las complejidades logísticas que enfrentan los contratistas de eventos que requieren una solución todo en uno que garantice la integridad estructural, la protección contra la intemperie y una capacidad de carga confiable para equipos de iluminación y audio. La estructura está construida alrededor del perfil CS289x289 Square Spigot Truss estándar de la industria , lo que garantiza una conexión robusta y un montaje rápido.
2. Desafíos y soluciones en la logística de construcción de eventos
Los organizadores de eventos y constructores de escenarios suelen encontrarse con problemas relacionados con la logística específica del sitio, la gestión de la carga de viento y la versatilidad del sistema. DragonStage proporciona soluciones definitivas:
Resistencia al viento y a la carga: Las estructuras exteriores exigen una estabilidad superior. Este sistema utiliza un soporte de suelo de 4 pilares complementado con 16 estabilizadores largos colocados estratégicamente en los pilares principales y las alas de los altavoces. Esto aumenta drásticamente la huella estructural, mejora la estabilidad y garantiza el cumplimiento de los factores esenciales de seguridad de la carga de viento cuando está anclado o lastrado adecuadamente (Fuente: https://www.eventindustrynews.com ).
Montaje rápido y controlado: la eficiencia del tiempo en el sitio es primordial. El sistema está equipado con polipastos manuales (BA05, 2 toneladas) en las seis torres (cuatro principales, dos alas), lo que permite el levantamiento controlado y seguro de la rejilla del techo y las alas de los altavoces, optimizando el proceso de montaje.
Integración integral del escenario: más allá de la estructura superior, el kit incluye una plataforma de escenario modular completa construida con paneles superiores de madera de 4x8 pies (1,22 mx 2,44 m). Esto elimina la necesidad de obtener el escenario por separado, ofreciendo una solución de rendimiento sincronizada y lista para usar inmediatamente después de la instalación (Fuente: https://www.dragontruss.com/Stage-Truss-System.html ).
3. Funciones y beneficios clave para los profesionales de eventos
El braguero para eventos al aire libre de 8x6x6m se define por sus componentes de calidad profesional y su integración funcional, diseñados para maximizar la seguridad y la utilidad.
| Característica | Detalles de la especificación | Beneficio del cliente |
| Dimensiones totales (largo x ancho x alto) | 8m x 6m x 6m (aproximado) | Proporciona una estructura principal grande y de gran espacio libre para máxima visibilidad y libertad de diseño del escenario. |
| Serie de armadura | Armazón de espita cuadrada CS289x289 | Garantiza una alta capacidad de carga certificada y una gestión de inventario optimizada utilizando componentes estándar. |
| Tamaño del tubo principal | 50 mm x 3,0 mm | Ofrece un espesor de material de alta resistencia para una tolerancia al estrés excepcional y una longevidad estructural. |
| Alas de altavoz integradas | 3 m de largo en 2 lados | Ofrece estructuras dedicadas y con capacidad de carga para montajes de sonido en línea profesional, vitales para la dispersión del audio. |
| Marquesina y área del techo | Material de PVC, 103,36 m² | Proporciona protección climática completa y perfecta en toda la estructura principal y el área del escenario. |
| Mejoras de estabilidad | 24 estabilizadores largos en total (16 principales, 8 laterales) | Maximiza la superficie de la base, mejorando significativamente la estabilidad frente a cargas dinámicas y fuerzas del viento. |
La estructura se completa con accesorios de aparejo de alta calidad, que incluyen secciones de bisagras con espiga, eslingas de fibra y las abrazaderas simples (8 piezas) y dobles (8 piezas) necesarias para asegurar los accesorios técnicos. La estructura principal de la armadura y los componentes del techo se cortan y preinstalan con precisión para el sistema de techo con estructura en A, lo que minimiza las modificaciones en el sitio. La plataforma del escenario integrada está construida con componentes de escenario de ensamblaje de aluminio, con 12 piezas de cubierta de madera de 4x8 pies, que ofrece una superficie duradera y antideslizante lista para la actuación.
4. Preguntas frecuentes prácticas para profesionales del escenario
P: ¿Qué aleación de aluminio utiliza DragonStage para sus sistemas de truss y cómo funciona en exteriores?
R: DragonStage utiliza aleaciones de aluminio de alta resistencia (p. ej., 6061-T6, típica de la industria), que proporciona una resistencia a la corrosión excepcional y una alta relación resistencia-peso, lo que garantiza durabilidad en ambientes exteriores.
P: ¿El sistema es compatible con accesorios de iluminación adicionales?
R: Sí, la rejilla del techo se construye utilizando el perfil CS289x289, que es estándar para montar accesorios de iluminación mediante abrazaderas y está clasificado para soportar cargas de producción significativas.
P: ¿Cómo se conectan las alas de los altavoces a la estructura principal?
R: Las alas de los altavoces se integran perfectamente mediante torres y secciones de esquina dedicadas, conectadas con el sistema Spigot estándar, lo que garantiza un punto de conexión de alta carga adyacente al escenario.
P: ¿Cuál es el peso total combinado del embalaje del sistema?
R: El peso total del embalaje para el sistema completo (truss y escenario) es de aproximadamente 2600 kg (1700 kg para truss, 900 kg para escenario), lo que lo optimiza para la planificación del transporte.
5. Fuerte llamado a la acción (CTA)
Equipe su próximo gran evento al aire libre con el confiable, profesional e integrado sistema de armazón personalizado para eventos al aire libre DragonStage.
Póngase en contacto con el equipo de ingeniería de DragonStage para obtener un informe de cálculo de carga completa y una cotización detallada adaptada a los requisitos específicos de su evento.
