Peso de embalaje: 1600 kg
Volumen de embalaje: 11cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 21 PCS |
| 1.22m abrazadera en el escenario | 28 PCS |
| 2.44m abrazadera en el escenario | 24 pcs |
| soportar con un tubo extensible | 32 pcs |
| Base ajustable | 32 pcs |
| Escalera de escenario | cobertura de madera | total | 8 | pasos | 2 pcs |
Peso de embalaje: 2200 kg
Volumen de embalaje: 23cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 10.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| Viga de 10.00 m (lado) | 2 conjuntos | 3.00 m | 50x3.0 | CS389×390 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| Pilar de 8.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| haz cubo | Spigot Cube 389x389 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 10.00 m Beam superior | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| 5.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 2.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 5.20 m de armadura de escalera | 8 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 2.20 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 16 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 177.36 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 3.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 8.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Torre de alas | Bloque de manga de espiga S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |

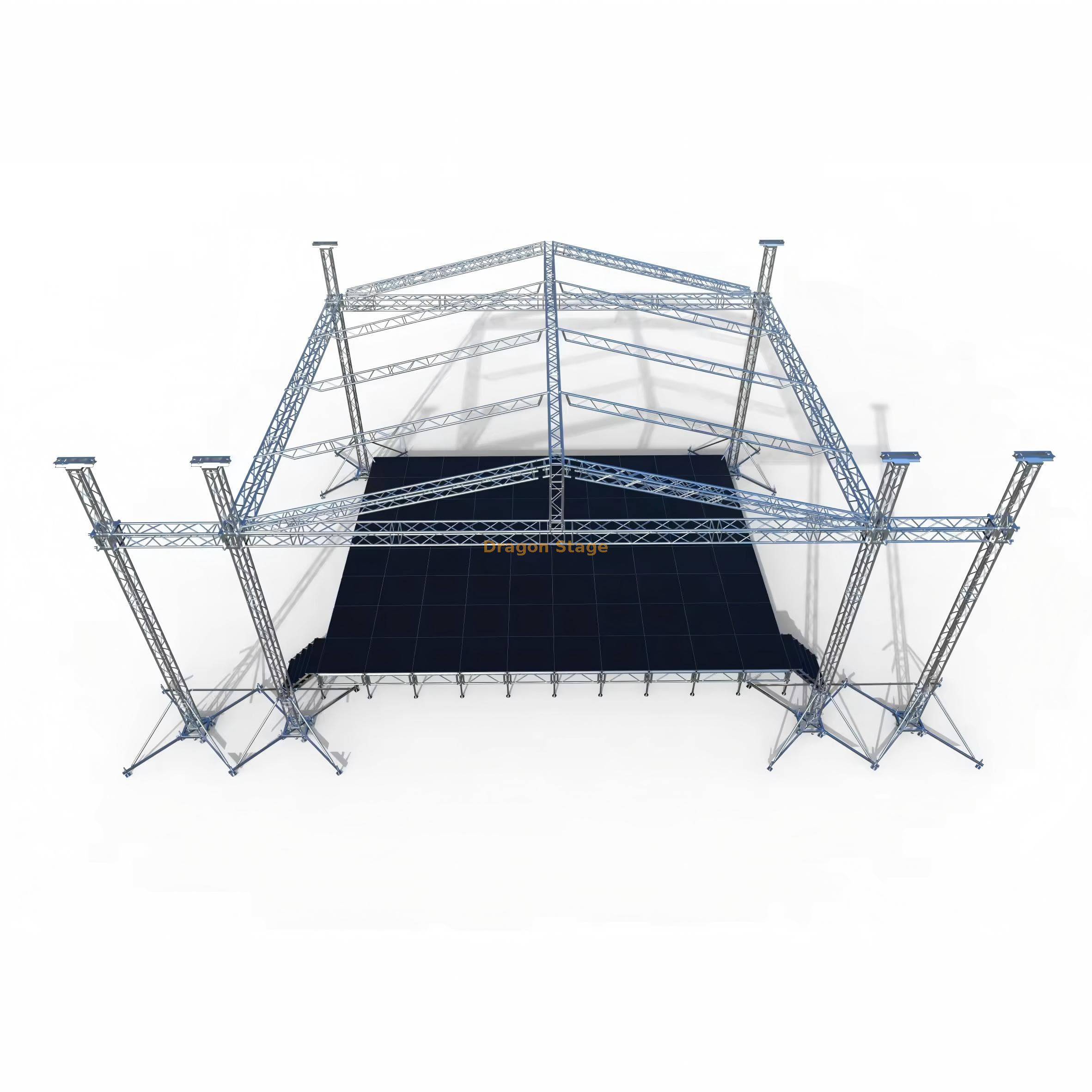

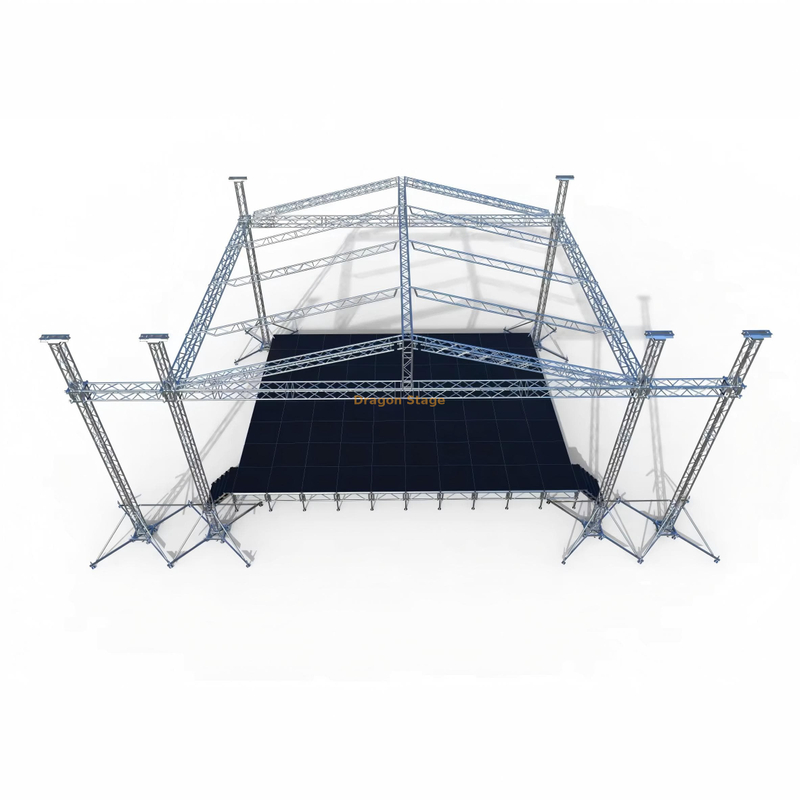

Soporte exterior plateado de aluminio para eventos con techo de 10x10x9m: sistema de truss cuadrado de alta resistencia
1. Introducción: la base de la producción en vivo a gran escala
El DragonStage de aluminio plateado para exteriores con techo de 10x10x9m soporte para eventos es un sistema de soporte en el suelo emblemático diseñado para eventos, festivales y exposiciones al aire libre de gran escala y alto perfil. Con un tamaño para un impacto máximo de 10 metros de ancho x 10 metros de profundidad con una imponente altura libre de 9 metros , esta estructura proporciona una rejilla aérea amplia, segura y completamente cubierta capaz de soportar cargas de producción sustanciales.
Construido para el contratista profesional, este diseño de armazón de iluminación de alta resistencia utiliza el perfil robusto CS389x389 Square Spigot Truss , lo que indica confiabilidad inmediata y alta capacidad de carga. Este paquete todo en uno incluye el soporte de suelo principal de 4 pilares, un sistema completo de techo plano con marquesina, torres de ala de altavoz integradas de 3 m y una plataforma de escenario modular dedicada, lo que lo convierte en la opción preferida para una arquitectura confiable de eventos de gran formato.
2. Desafíos y soluciones en la logística de construcción de eventos
Los contratistas de eventos que operan a esta escala enfrentan una inmensa presión en cuanto a la certificación de carga, la resiliencia climática y la maximización de la eficiencia durante el montaje y desmontaje. DragonStage proporciona soluciones de ingeniería definitivas:
Seguridad estructural y alta capacidad de carga: los sistemas de vigas grandes deben soportar mayores cargas dinámicas y estáticas. Al emplear el perfil de armadura CS389x389 con un tamaño de tubo principal sustancial de $50 ext{mm} imes 3.0 ext{mm}$, el sistema garantiza una rigidez y un rendimiento de carga superiores en comparación con perfiles más livianos (Fuente: https://www.dragontruss.com/TUV-Report-dc249965.html ).
Control del montaje a gran altura: La construcción segura de una estructura de 9 m requiere un levantamiento controlado. El sistema integra polipastos manuales (BA05, 2 toneladas) en las seis torres (cuatro principales y dos laterales), lo que facilita un ascenso vertical seguro del techo y los elementos de iluminación. El uso de un conector de esquina de armadura como el bloque de manga es crucial para el buen funcionamiento de la torre.
Protección climática para la producción: El sistema de techo plano integrado abarca toda el área de 10 x 10 m, cubierta por una marquesina de PVC de 177,36 m2. Esto proporciona una protección integral para costosos equipos de iluminación, video y audio, asegurando la continuidad de la producción independientemente de las condiciones climáticas (Fuente: https://www.livedesignonline.com ).
3. Funciones y beneficios clave para los profesionales de eventos
Este sistema de plataforma de escenario exterior personalizado es una solución completa llave en mano, diseñada para brindar excelencia operativa y durabilidad a largo plazo, lo que beneficia al profesional de eventos B2B.
| Característica | Detalles de la especificación | Beneficio del cliente |
| Dimensiones totales (largo x ancho x alto) | 10m x 10m x 9m (aproximado) | Ofrece una enorme estructura de techos altos adecuada para actos principales y pantallas de vídeo de gran formato. |
| Serie Truss (principal) | Armazón de espita cuadrada CS389x389 | Garantiza altas capacidades de carga máximas requeridas para equipos de iluminación complejos y grandes sistemas de megafonía. |
| Alas de altavoz integradas | Vigas de 3 m / Pilares de 8 m (2 juegos) | Proporciona puntos dedicados y de alta estabilidad del sistema PA Tower Truss para una óptima cobertura y dispersión del sonido. |
| Tipo de conexión | Espiga (acoplador cónico, clip de seguridad y pasador) | Ofrece conexiones rápidas y seguras con herramientas mínimas, lo que acelera los tiempos de instalación y desmontaje. |
| Mejora de la estabilidad | Estabilizadores largos (16 principales, 8 laterales) | Maximiza la huella del suelo y la estabilidad, esencial para la seguridad cuando se opera a 9 m de altura. |
| Peso/volumen total del sistema | 3800 kg en total / 34 CBM en total | Carga compartimentada eficientemente (truss de 1600 kg/11 CBM; etapa de 2200 kg/23 CBM) para una planificación de transporte simplificada. |
El sistema presenta componentes estructurales esenciales, que incluyen Spigot Sleeve Block S , Steel Base S y la sección superior S para todas las torres, junto con secciones de bisagra especializadas. La plataforma del escenario adjunta incluye 21 piezas de cubierta de madera de 4x8 pies (1,22 mx 2,44 m), completa con todos los soportes necesarios para el escenario y bases ajustables, lo que ofrece una gran superficie de actuación de aproximadamente $9,76 ext{m} imes 6,09 ext{m}$ (32 pies x 20 pies). El robusto sistema de armadura de techo de aluminio permite al equipo de aparejo trabajar de manera eficiente y segura bajo la cubierta de la marquesina de PVC.
4. Preguntas frecuentes prácticas para profesionales del escenario
P: ¿Para qué tipo de eventos es más adecuado este gran sistema de truss?
R: Debido a su tamaño y alta capacidad de carga (CS389x389), es ideal para importantes festivales de música, activaciones de marcas corporativas a gran escala, principales escenarios de conciertos y eventos deportivos que requieren máxima cobertura y altura.
P: ¿Cómo se estabiliza el sistema contra vientos fuertes?
R: La estructura se basa en 24 estabilizadores largos y bases de acero. Según las mejores prácticas de la industria, se debe implementar un anclaje o lastrado adecuado de acuerdo con los cálculos de carga de viento locales determinados por un ingeniero certificado.
P: ¿Esta estructura viene con el equipo de elevación requerido?
R: Sí, el sistema incluye 6 juegos de polipastos manuales de 2 toneladas (BA05) y las correspondientes eslingas de fibra para una elevación segura del techo y del ala de los altavoces.
P: ¿La altura del escenario es ajustable dentro del kit?
R: Sí, los soportes para escenario incluidos tienen tubos extensibles y bases ajustables, lo que permite personalizar la altura de la plataforma modular del escenario para cumplir con los requisitos específicos del sitio.
5. Fuerte llamado a la acción (CTA)
Equipe su próxima producción importante con la escala, la seguridad y la confiabilidad del armazón para eventos al aire libre DragonStage de aluminio plateado con techo de 10x10x9m.
Comuníquese con el equipo de ingeniería de DragonStage para obtener dibujos estructurales detallados y tablas de carga certificadas para comenzar a planificar su proyecto personalizado de plataforma de escenario al aire libre.
