6x5m
Peso de embalaje: 500 kg
Volumen de embalaje: 4cbm
| Artículo | Especificación (armadura Squre) | Cantidad |
| longitud (m) | tubo principal (mm) | tamaño (mm) |
| Viga superior | 3 | 50 × 3.0 | CS389 × 389 | 2 pcs |
| 2 | 50 × 3.0 | CS389 × 389 | pcs |
| 1 | 50 × 3.0 | CS389 × 389 | pcs |
| Haz de tierra | 3 | 50 × 3.0 | CS289 × 289 | 2 pcs |
| 2 | 50 × 3.0 | CS289 × 289 | pcs |
| 1 | 50 × 3.0 | CS289 × 289 | pcs |
| Viga de soporte del pilar | 1.5 | 50 × 3.0 | CS289 × 289 | 4 pcs |
| Pilar | 3 | 50 × 3.0 | CS289 × 289 | 2 pcs |
| 2 | 50 × 3.0 | CS289 × 289 | pcs |
| 1 | 50 × 3.0 | CS289 × 289 | 2 pcs |
| Torre | Bloque de manga de espiga S | 2 pcs |
| Top Sección S | 2 pcs |
| Polipasto manual, ba05 2tons | 2 pcs |
| Sección de bisagra de espiga, altura 1m | 2 pcs |
| Sling de fibra, ba04,2 toneladas 3m | 2 pcs |
| barra diagonal | 8 PCS |
| conector de cubo | CS289 × 289 | 2 pcs |
| Base de acero | 8 PCS |
| Accesorio de truss | Acoplador cónico y clip y alfiler | conjunto
completo |
7x6m
peso del embalaje: 530 kg
Volumen de embalaje: 4.5cbm
| Artículo | Especificación (armadura Squre) | Cantidad |
| longitud (m) | tubo principal (mm) | tamaño (mm) |
| Viga superior | 3 | 50 × 3.0 | CS389 × 389 | 2 pcs |
| 2 | 50 × 3.0 | CS389 × 389 | pcs |
| 1 | 50 × 3.0 | CS389 × 389 | 1 PCS |
| Haz de tierra | 3 | 50 × 3.0 | CS289 × 289 | 2 pcs |
| 2 | 50 × 3.0 | CS289 × 289 | pcs |
| 1 | 50 × 3.0 | CS289 × 289 | 1 PCS |
| Viga de soporte del pilar | 1.5 | 50 × 3.0 | CS289 × 289 | 4 pcs |
| Pilar | 3 | 50 × 3.0 | CS289 × 289 | 2 pcs |
| 2 | 50 × 3.0 | CS289 × 289 | 2 pcs |
| 1 | 50 × 3.0 | CS289 × 289 | pcs |
| Torre | Bloque de manga de espiga S | 2 pcs |
| Top Sección S | 2 pcs |
| Polipasto manual, ba05 2tons | 2 pcs |
| Sección de bisagra de espiga, altura 1m | 2 pcs |
| Sling de fibra, ba04,2 toneladas 3m | 2 pcs |
| barra diagonal | 8 PCS |
| conector de cubo | CS289 × 289 | 2 pcs |
| Base de acero | 8 PCS |
| Accesorio de truss | Acoplador cónico y clip y alfiler | conjunto
completo |
9x8m
Peso de embalaje: 1000 kg
volumen de embalaje: 10cbm
| Artículo | Especificación (armadura Squre) | Cantidad |
| longitud (m) | tubo principal (mm) | tamaño (mm) |
| Viga superior | 3 | 50 × 3.0 | CS500 × 600 | 3 PCS |
| 2 | 50 × 3.0 | CS500 × 600 | pcs |
| 1 | 50 × 3.0 | CS500 × 600 | pcs |
| Haz de tierra | 3 | 50 × 3.0 | CS389 × 389 | 3 PCS |
| 2 | 50 × 3.0 | CS389 × 389 | pcs |
| 1 | 50 × 3.0 | CS389 × 389 | pcs |
| Viga de soporte del pilar | 2 | 50 × 3.0 | CS389 × 389 | 4 pcs |
| Pilar | 3 | 50 × 3.0 | CS389 × 389 | 4 pcs |
| 2 | 50 × 3.0 | CS389 × 389 | pcs |
| 1 | 50 × 3.0 | CS389 × 389 | 2 pcs |
| Torre | Bloque de manga de espiga M | 2 pcs |
| Top Sección M | 2 pcs |
| Polipasto manual, ba05 2tons | 2 pcs |
| Sección de bisagra de espiga, altura 1m | 2 pcs |
| Sling de fibra, ba04,2 toneladas 3m | 2 pcs |
| barra diagonal | 8 PCS |
| conector de cubo | CS389 × 389 | 2 pcs |
| Base de acero | 8 PCS |
| Accesorio de truss | Acoplador cónico y clip y alfiler | conjunto
completo |
11x10m
Peso de embalaje: 700 kg
Volumen de embalaje: 12cbm
| Artículo | Especificación (armadura Squre) | Cantidad |
| longitud (m) | tubo principal (mm) | tamaño (mm) |
| Viga superior | 3 | 50 × 4.0 | CS520 × 760 | 3 PCS |
| 2 | 50 × 4.0 | CS520 × 760 | 1 PCS |
| 1 | 50 × 4.0 | CS520 × 760 | pcs |
| Haz de tierra | 3 | 50 × 3.0 | CS389 × 389 | 3 PCS |
| 2 | 50 × 3.0 | CS389 × 389 | 1 PCS |
| 1 | 50 × 3.0 | CS389 × 389 | pcs |
| Viga de soporte del pilar | 2 | 50 × 3.0 | CS389 × 389 | 4 pcs |
| Pilar | 3 | 50 × 3.0 | CS389 × 389 | 4 pcs |
| 2 | 50 × 3.0 | CS389 × 389 | 2 pcs |
| 1 | 50 × 3.0 | CS389 × 389 | pcs |
| Torre | Bloque de manga de espiga l | 2 pcs |
| Sección superior L | 2 pcs |
| Polipasto manual, ba05 2tons | 2 pcs |
| Sección de bisagra de espiga, altura 1m | 2 pcs |
| Sling de fibra, ba04,2 toneladas 3m | 2 pcs |
| barra diagonal | 8 PCS |
| conector de cubo | CS389 × 389 | 2 pcs |
| Base de acero | 8 PCS |
| Accesorio de truss | Acoplador cónico y clip y alfiler | conjunto
completo |
Este robusto sistema modular de soporte de pantalla LED y armazón de aluminio con marco de escenario es una solución de montaje profesional y de alta capacidad diseñada específicamente para satisfacer las demandas de la producción moderna de eventos en vivo. Es altamente adaptable y se puede configurar como un techo de escenario grande, un marco de stand de exhibición extenso o una pared de soporte de pantalla LED dedicada.

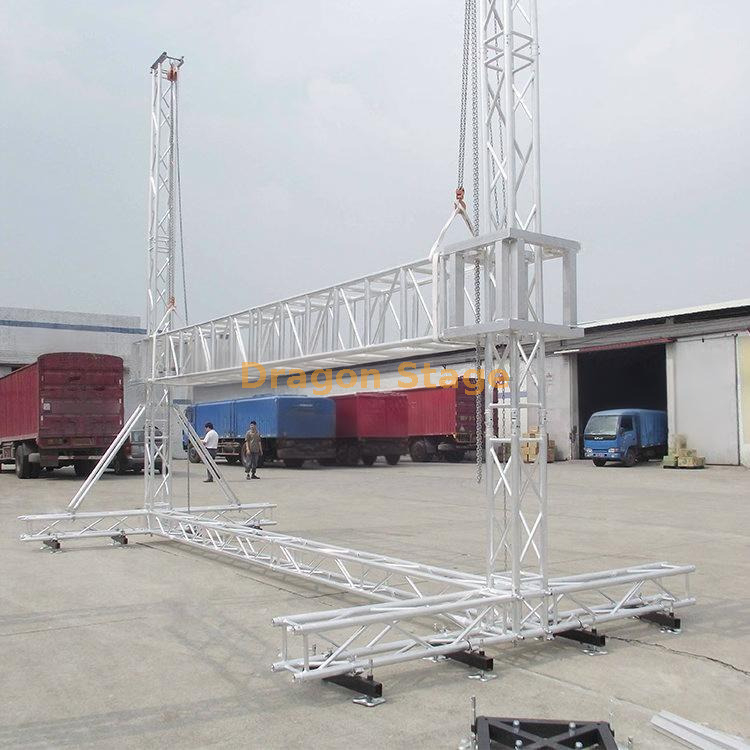

Capacidad de montaje dedicada: la estructura cuenta con una rejilla de techo principal y a menudo incluye columnas/torres verticales extra altas y resistentes (como se ve en la foto) diseñadas específicamente para levantar y soportar pantallas de video LED grandes y pesadas o conjuntos de altavoces (alas PA).
Configuración versátil: el diseño modular permite personalizar el ancho, la profundidad y la altura. Es adecuado para crear grandes áreas de escenario cubiertas (como se ve con la plataforma de escenario opcional), salas de exposiciones o paredes robustas de soporte de vídeo.
Diseño de soporte en el suelo: el sistema se basa en un principio de soporte en el suelo , utilizando bases ajustables y bloques de manguito, lo que lo hace ideal para instalaciones temporales y no permanentes donde se requieren puntos de montaje altos.
Material de primera calidad: fabricado con una aleación de aluminio 6061 duradera y certificada (normalmente con pernos o armazón de caja resistente) para una máxima estabilidad, una resistencia superior a la carga y una resistencia a la corrosión a largo plazo.
