Proporciona una plataforma segura y estable para los artistas y el equipo, al tiempo que permite configuraciones creativas de iluminación y audio. A continuación se presentan algunos componentes y consideraciones clave al diseñar un sistema de truss para escenario de eventos al aire libre:
Estructuras de armadura: Las armaduras son los componentes principales del sistema de diseño del escenario. Suelen estar hechos de aluminio o acero y constan de barras o tubos interconectados. Las armaduras proporcionan el marco para soportar el escenario, accesorios de iluminación, parlantes, pantallas de video y otros equipos.
Plataforma del escenario: La plataforma del escenario es el área elevada donde se encuentran los artistas y presentadores. Por lo general, se construye con materiales resistentes como madera contrachapada o aluminio y debe diseñarse para soportar el peso de los artistas, instrumentos y accesorios. La plataforma también debe incorporar elementos de seguridad como barandillas y superficies antideslizantes.
Sistema de armadura de techo: los escenarios al aire libre a menudo requieren un sistema de armadura de techo para proteger a los artistas y al equipo de las condiciones climáticas como la lluvia y el sol. La armadura del techo proporciona soporte superior y se puede diseñar en varias configuraciones, como techos planos, techos puntiagudos o techos arqueados. Debe estar diseñado para soportar cargas de viento y anclarse adecuadamente para garantizar la estabilidad.
Puntos de montaje: Los puntos de montaje son puntos de fijación ubicados en la estructura del truss de donde se cuelgan accesorios de iluminación, parlantes y otros equipos. Estos puntos deben estar estratégicamente ubicados y diseñados para soportar el peso del equipo y garantizar una distribución adecuada para un aparejo equilibrado.
Consideraciones de seguridad: La seguridad es de suma importancia al diseñar un sistema de truss para escenarios para eventos al aire libre. El diseño debe cumplir con las regulaciones locales y los estándares de seguridad de la industria. Se deben realizar cálculos de carga adecuados para garantizar que el sistema de truss pueda soportar de manera segura el peso de todo el equipo, incluidas las cargas dinámicas causadas por los artistas y los movimientos del equipo. Se deben utilizar medidas de protección contra caídas, como cables de seguridad, para asegurar el equipo al sistema de armadura.
Accesibilidad y salida: el diseño del armazón del escenario debe considerar la accesibilidad para los artistas, los miembros del equipo y el personal de emergencia. Se deben incorporar en el diseño rutas de acceso seguras, escaleras y rampas. También se deben considerar salidas de emergencia y planes de evacuación.
Ingeniería y aparejos profesionales: es fundamental involucrar a ingenieros profesionales y expertos en aparejos en el proceso de diseño. Pueden evaluar la integridad estructural, calcular las capacidades de carga y brindar orientación sobre las técnicas de instalación y aparejo adecuadas para garantizar un evento seguro y exitoso.
Al diseñar un sistema de truss para escenarios para eventos al aire libre, es esencial trabajar en estrecha colaboración con empresas experimentadas en producción de eventos o especialistas en puesta en escena que puedan brindar experiencia en el diseño, ensamblaje y operación de dichos sistemas para crear una experiencia de evento segura y memorable.

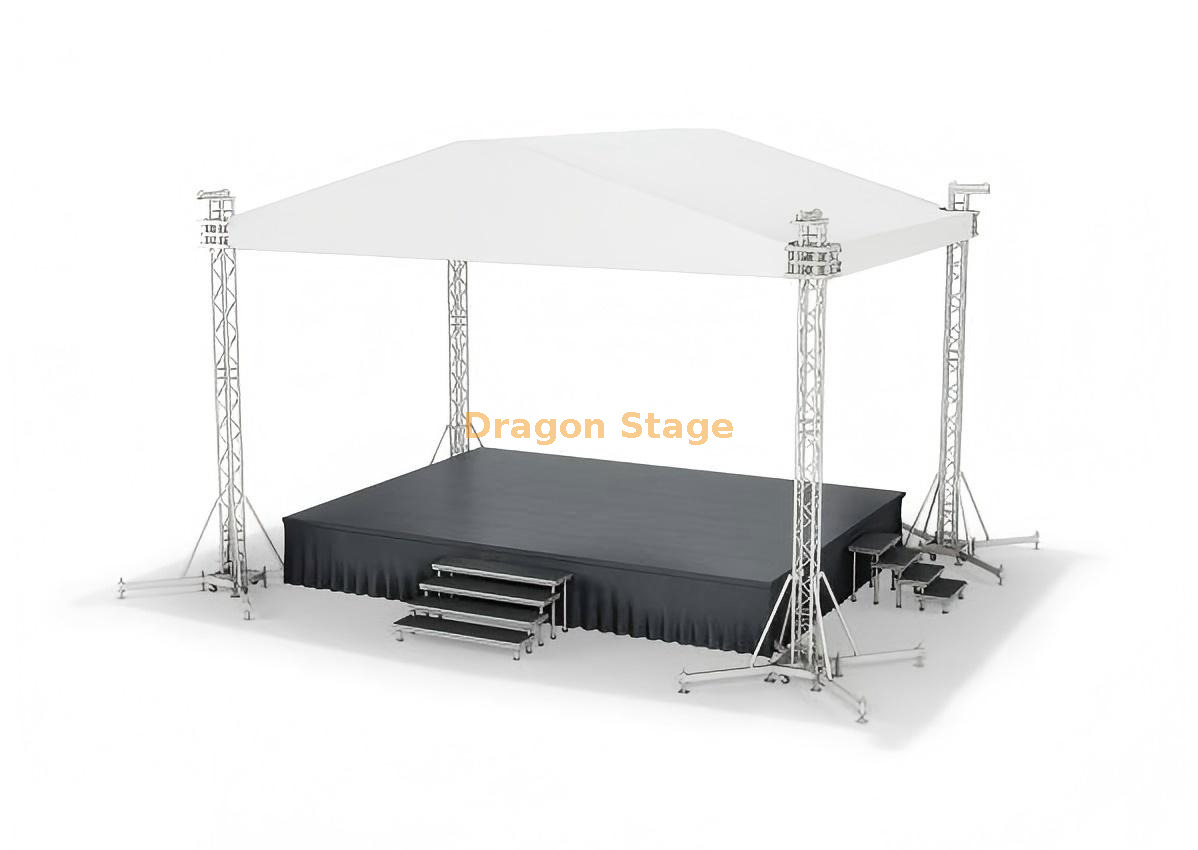

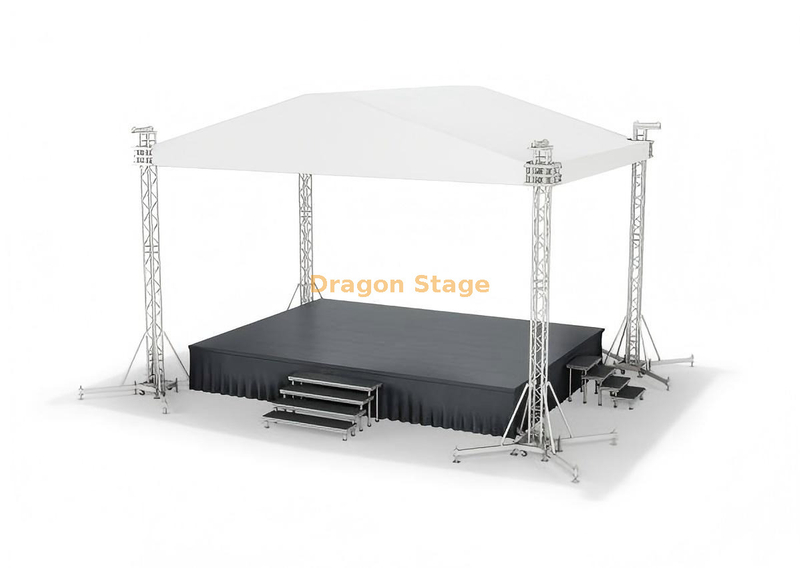

Sistema integrado de armazón para escenario de eventos al aire libre de 9x8x5m: aparejo de aluminio de alta resistencia
1. Introducción: La necesidad de un diseño certificado de armazón para escenarios al aire libre
La ejecución exitosa de un evento, concierto o festival al aire libre depende de una estructura de soporte robusta y compatible. Un sistema confiable de truss para escenarios para eventos al aire libre debe proporcionar no solo el espacio necesario sino también la capacidad de carga certificada para iluminación, sonido y protección del techo de nivel profesional. El sistema de diseño de truss DragonStage de 9 m (ancho) x 8 m (profundidad) x 5 m (alto) está diseñado específicamente para este entorno exigente.
Este sistema integrado ofrece a los contratistas de eventos y directores de producción una estructura de aluminio de alta resistencia, completa con una plataforma de escenario estable de 8x7 m. Representa una solución totalmente modular y centrada en la seguridad para producciones complejas al aire libre, garantizando el máximo potencial de montaje e integridad estructural contra elementos ambientales.
2. Desafíos de la industria en soluciones estructurales y de aparejos para exteriores
La puesta en escena al aire libre presenta desafíos únicos, principalmente relacionados con la carga de viento, las condiciones variables del terreno y la necesidad de un montaje rápido y seguro de equipos técnicos pesados. El incumplimiento de normas de seguridad rigurosas, en particular en lo que respecta a los aparejos aéreos, plantea importantes riesgos legales y operativos para los organizadores de eventos.
DragonStage proporciona una solución diseñada con precisión al combinar una estructura integral de armazón de aluminio de alta resistencia con una plataforma de escenario modular estable. El sistema utiliza componentes de armadura cuadrada CS289x289 robustos con un tamaño de tubo principal de $50 imes 3,0$mm, lo que garantiza la relación resistencia-peso requerida para un levantamiento pesado seguro (Fuente: https://en.wikipedia.org/wiki/Truss ). Este cumplimiento de las especificaciones profesionales y la precisión técnica aborda los puntos críticos de la gestión de carga certificada y la resiliencia estructural, componentes esenciales de una estructura exterior compatible.
3. Funciones clave para la seguridad y la gestión de carga profesional
Este totalmente integrado sistema de diseño de armazón de escenario para eventos al aire libre está definido por componentes diseñados para un alto rendimiento y eficiencia del instalador, lo que mejora significativamente la seguridad y la flexibilidad operativa.
Estabilidad y soporte terrestre integrados
El armazón del escenario exterior de 9x8x5m está sostenido por cuatro conjuntos de pilares robustos y componentes de base especializados, incluidos cuatro elementos Steel Base S y estabilizadores largos (16 piezas) . Esta infraestructura de soporte terrestre es vital para dispersar los requisitos de peso y lastre del sistema, asegurando la estabilidad contra fuerzas laterales comunes en lugares al aire libre. El aparejo se simplifica mediante la inclusión de cuatro de 2 toneladas (BA05) polipastos manuales y el equipo de aparejo asociado, lo que facilita el despliegue vertical seguro y controlado del techo y los elementos de iluminación.
Estructura de techo dedicada para protección contra la intemperie
Una característica fundamental de cualquier sistema exterior es la protección de equipos y artistas costosos. Este diseño incluye una estructura de techo dedicada, con piezas de esquina específicas y un material de cubierta de PVC en azul (o color personalizado). El conjunto del techo utiliza componentes especializados como esquinas del techo (4 direcciones) y un conjunto de vigas superiores de 8,00 m , que garantizan el escurrimiento del agua y proporcionan una protección resistente contra la exposición solar y la lluvia.
Integración integral de la plataforma de preparación
La estructura se combina a la perfección con una plataforma de escenario de 8x7 m , construida a partir de 28 piezas de módulos Esta plataforma incluye 40 gradas con bases ajustables y superiores de madera de 1x2 m . dos escaleras de escenario de 5 escalones con un rango de altura de 0,8 a 1,2 m, lo que proporciona un acceso seguro y regulado para los artistas y el equipo, y garantiza que la estructura final esté lista para albergar un evento a gran escala (Fuente: https://www.dragontruss.com/Stage-Truss-System.html ).
4. Preguntas frecuentes prácticas para directores de producción
| Pregunta | Respuesta |
| P: ¿Cuál es el tamaño de armazón principal que se utiliza? | El sistema utiliza una armadura cuadrada CS289x289 con un tubo principal de $50 x 3,0 $mm, elegido por sus capacidades óptimas de carga en aplicaciones exteriores de gran envergadura. |
| P: ¿Este sistema cuenta con equipo de elevación? | Sí, el paquete incluye cuatro de 2 toneladas (BA05) polipastos manuales y eslingas de fibra (BA04) , que proporcionan las herramientas esenciales para un montaje y aparejo vertical seguros. |
| P: ¿Qué tamaño tiene el área total del escenario? | La estructura de celosía proporciona un espacio total de $9m imes 8m imes 5m$, y encierra una plataforma de escenario modular de 8m x 7m que es adecuada para actuaciones de mediana y gran escala. |
| P: ¿El sistema incluye puntos de montaje para iluminación y audio? | Sí, la propia estructura de armadura sirve como puntos de montaje designados, diseñada con suficiente redundancia estructural para soportar de forma segura el peso de accesorios de iluminación, arreglos en línea y pantallas de video. |
5. Fuerte llamado a la acción (CTA)
No apueste por la integridad estructural exterior. Confíe en un diseño con certificación TUV creado para un rendimiento de servicio pesado y una seguridad incomparable.
Póngase en contacto con el equipo de ingeniería estructural de DragonStage hoy para revisar los cálculos de carga y asegurar este sistema de armazón de escenario profesional para exteriores de 9x8x5m para su próximo gran evento.
