Peso de embalaje: 1700 kg
Volumen de embalaje: 12.5cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 10.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | BS300 × 300 | 6 piezas |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| 1.00 m | 50 × 3.0 | BS300 × 300 | 2 piezas |
| Viga de 6.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| 1.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| Pilar de 5.00 m | 4 sets | 3.00 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| 1.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| haz cubo | cubo 300x300 | 0pcs |
| Torre de marco | Bloque de manga de truss Bolt S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.00 m | 50 × 3.0 | BS300 × 300 | 2 piezas |
| Viga superior de 6.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | BS300 × 300 | 2 piezas |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| 1.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| 5.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| 2.20 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| 5.20 m de armadura de escalera | 4 sets | 3.00 m | 50 × 3.0 | BL30,300*50 | 4pcs |
| 2.00 m | 50 × 3.0 | BL30,300*50 | 0pcs |
| 2.20 m | 50 × 3.0 | BL30,300*50 | 4pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | BS300 × 300 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | BS300 × 300 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 8pcs |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 126.16 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 2,00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 2 piezas |
| 1.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| Pilar de 5.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | BS300 × 300 | 2 piezas |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 2 piezas |
| 1.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| Torre de alas | Bloque de manga de truss Bolt S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de tornillo, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |

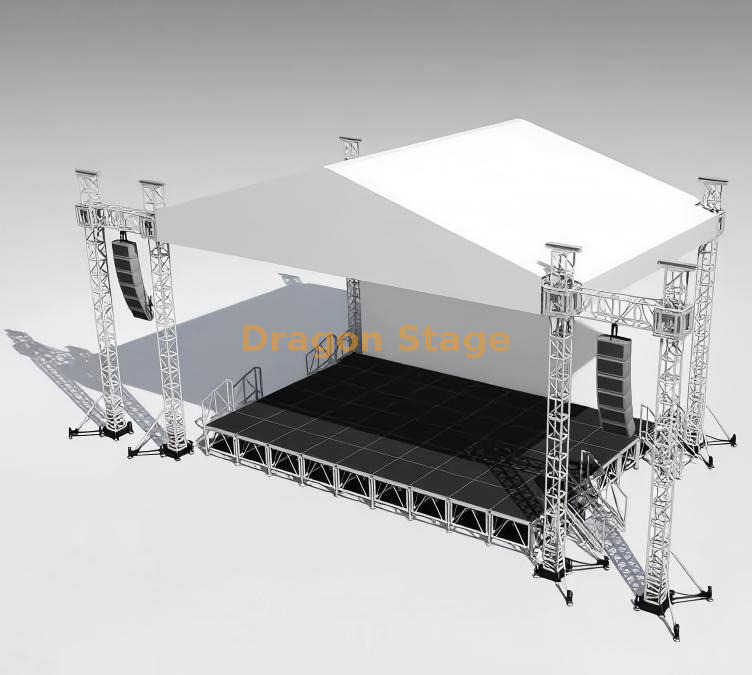

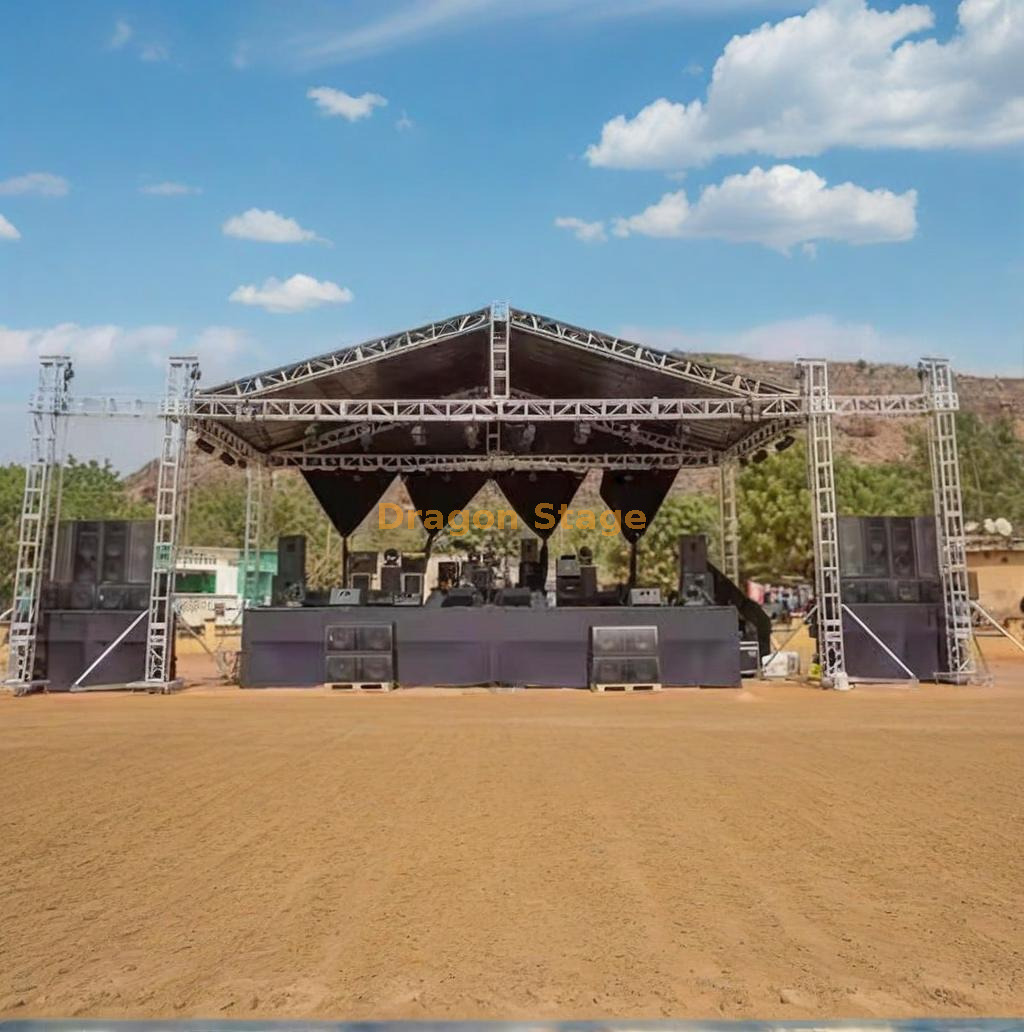

Escenario con estructura de pernos de aluminio: marco resistente para festivales de música al aire libre (10 mx 6 mx 6 m)
Introducción: la columna vertebral de su producción al aire libre
El escenario Dragon Stage con pernos de aluminio ofrece una solución aérea robusta y confiable, perfecta para eventos al aire libre de tamaño mediano. Diseñada específicamente como sistema de truss para escenarios de conciertos al aire libre de 6 m de altura , esta estructura proporciona un marco ideal que mide 10 m de largo x 6 m de ancho x 6 m de alto . Al utilizar un sistema fuerte y seguro de conexión de pernos , esta estructura de armazón es la opción preferida para los diseñadores de iluminación y gerentes de producción que priorizan la seguridad y el rendimiento de alta resistencia para cualquier aplicación en festivales de música al aire libre .
Desafíos y soluciones para el montaje de escenarios al aire libre
Combinando capacidad de carga con facilidad de transporte
Una preocupación principal para los escenarios de festivales al aire libre es asegurar una gran envergadura que pueda soportar un peso considerable sin dejar de ser portátil.
La estructura de celosía de soporte del suelo de 10 m de luz equilibra con éxito estas demandas:
Estabilidad superior: el mecanismo de conexión de armazón de pernos proporciona mayor rigidez y resistencia al corte en comparación con sistemas de espiga más livianos, lo que lo convierte en una solución confiable de armazón de pernos de aluminio de alta resistencia para cargas colgantes complejas como arreglos lineales y paneles de video.
Dimensiones optimizadas: El espacio de 10 mx 6 m tiene el tamaño perfecto para escenarios principales en festivales pequeños y medianos, brindando una amplia cobertura sin las complejidades logísticas de estructuras masivas. La altura de 6 m garantiza un excelente impacto visual y el espacio libre necesario.
Diseñado para eventos: esto es más que un simple marco; Es un sistema profesional exclusivo de armazón de pernos de aluminio, completo con todos los bloques de esquina, bloques de manga y placas base necesarios para un montaje rápido con soporte en el suelo.
Características clave y beneficios estructurales para los gerentes de producción
Conexión de perno de alta resistencia
La característica definitoria de este sistema es la conexión de celosía de pernos de aluminio . A diferencia de los sistemas de espiga de ajuste rápido, las armaduras de pernos son muy preferidas por su durabilidad y rendimiento de carga constante bajo tensión, esencial al instalar accesorios de iluminación costosos y equipos de audio pesados. Esto garantiza un entorno seguro y resistente a las vibraciones para su producción.
Componentes esenciales incluidos
La estructura de celosía de 10x6x6m es un paquete completo de sistema de soporte del suelo. Incluye:
Pilares: Segmentos de celosía vertical diseñados para 6m de altura.
Vigas: Cercha horizontal para los 10m de ancho y 6m de canto.
Componentes de la torre: bloques de manga y secciones con bisagras, cruciales para inclinar y levantar la sección del techo de forma segura.
Soportes de base: Las grandes placas de base de aluminio y los estabilizadores garantizan que la estructura mantenga la integridad contra fuerzas externas.
Esta configuración es ideal para cualquier escenario de cercha de pernos portátil para empresas de alquiler que buscan un producto de caballo de batalla.
Preguntas frecuentes prácticas para profesionales del escenario
P: ¿Cuál es la principal ventaja de una viga empernada para un festival de música?
R: Una armadura de escenario con conexión de pernos ofrece una capacidad de carga máxima superior y una mayor estabilidad, especialmente crucial para ambientes al aire libre donde las cargas de viento y los puntos de suspensión de alta tensión (como las pantallas LED) son factores importantes.
P: ¿La estructura incluye polipastos de cadena o mecanismos de elevación?
R: Normalmente, la estructura del armazón en sí (marco, bloques de esquina y bases) se vende por separado del mecanismo de elevación. Los clientes normalmente necesitan suministrar o comprar polipastos manuales certificados o polipastos eléctricos de cadena adaptados a los requisitos de elevación específicos de la armadura.
P: ¿Es este sistema totalmente resistente a la intemperie?
R: La armadura de aleación de aluminio es naturalmente resistente a la corrosión. Si bien la estructura está construida para uso en exteriores, el precio suele ser solo por el marco . Se recomienda una marquesina de PVC exclusiva para el techo, que a menudo se compra por separado para brindar protección contra la intemperie al equipo que se encuentra debajo.
P: ¿Se puede ampliar este marco de 10x6 m más adelante?
R: Sí, uno de los beneficios clave de una estructura de truss para eventos estándar de la serie de 300 mm es su modularidad. Puede comprar segmentos de armazón de pernos cuadrados de aluminio y bloques de esquina adicionales a juego para ampliar la longitud o agregar alas sonoras en el futuro.
