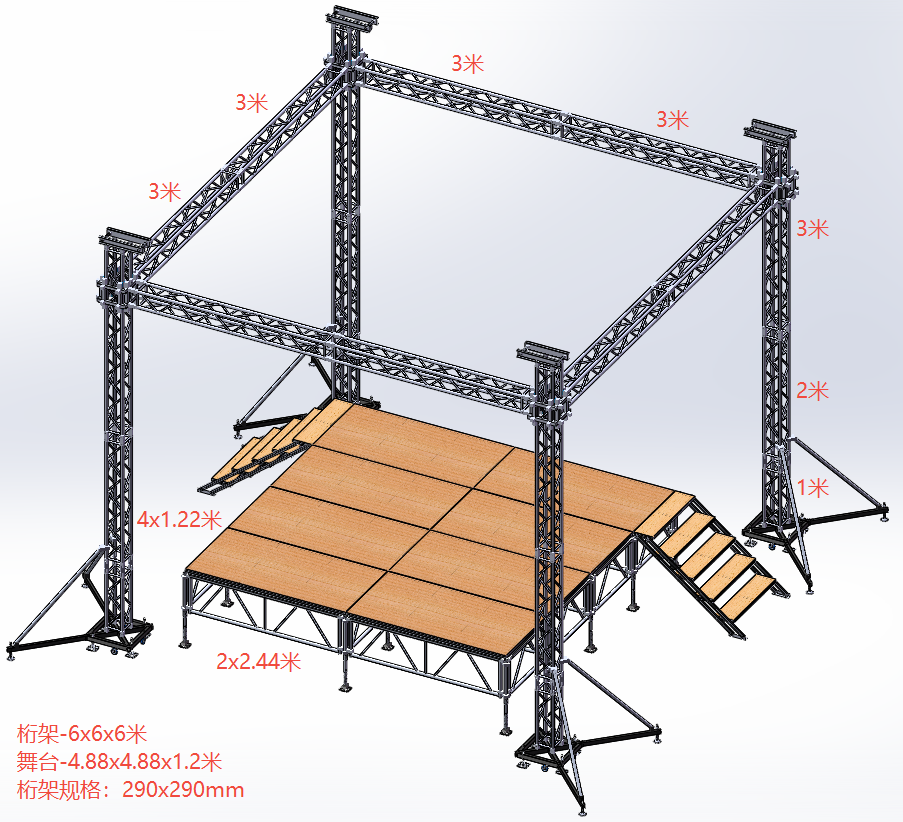

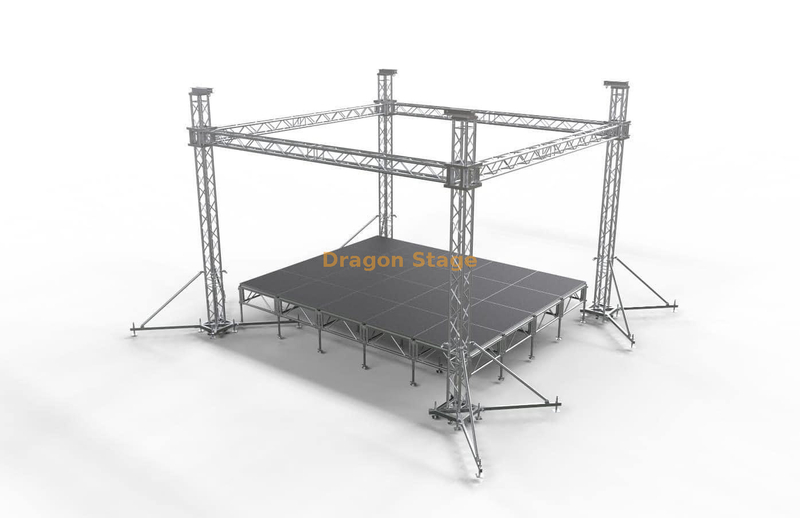

Sistema de armadura de iluminación estructural de 6x6x6m (rejilla cuadrada)
1. Descripción general: rejilla de iluminación versátil y económica
El sistema de armazón de iluminación estructural fabricado DragonStage de 6x6x6m es una solución económica pero robusta para crear una rejilla de exhibición e iluminación independiente y en forma de cubo. Con unas dimensiones externas de 6 m (ancho) x 6 m (profundidad) x 6 m (alto) , este sistema de truss cuadrado estándar proporciona una estructura significativa y estable adecuada para una variedad de eventos de tamaño pequeño a mediano, que incluyen:
Stands de exposición y exhibidores de ferias comerciales
Cabinas de DJ y escenarios pequeños
Plataformas de iluminación interior para discotecas o locales
Banners Publicitarios y Pantallas LED
El sistema se caracteriza por el uso de un truss cuadrado CS289x289 y el método rápido y seguro Se ofrece en dos planes de componentes distintos para mayor flexibilidad. de conexión Spigot .
2. Especificaciones y materiales básicos
Esta estructura de celosía está construida para brindar resistencia, portabilidad y facilidad de implementación, lo que la convierte en la favorita de las empresas de alquiler que buscan un alto retorno de la inversión.
| Especificación | Detalle |
| Modelo | CS-02 |
| Dimensiones externas | 6m (Ancho) x 6m (Profundidad) x 6m (Alto) |
| Tipo de armadura | Armazón cuadrado (CS289x289) |
| Tamaño del tubo principal | $mathbf{50 imes 3.0 ext{mm}}$ |
| Método de conexión | Espiga (acoplador cónico) |
| Material de construcción | Aleación de aluminio |
| Peso promedio | Aprox. 800 - 830 kg (según plano) |
| Volumen promedio | Aprox. 6,5 metros cúbicos |
3. Componentes estructurales y despliegue
El sistema de truss de 6x6x6m es un kit completo diseñado para soporte total en el suelo, lo que significa que se puede construir sin colgar del techo del lugar.
Componentes esenciales de la torre (comunes a ambos planes)
Todos los sistemas de vigas estructurales requieren un conjunto de torre completo para un levantamiento seguro y estabilidad. Cada cuadrícula de 6x6m incluye cuatro sistemas de torres completos :
Bloques de Manga (Espita): 4 piezas (Conecta las vigas horizontales a los pilares verticales, permitiendo levantar la rejilla).
Base de acero: 4 piezas (proporciona una huella amplia y estable para cada torre vertical).
Sección superior: 4 piezas (la sección principal de la torre que se utiliza para conectar polipastos/accesorios de elevación).
Polipastos manuales (2 toneladas): 4 unidades (el mecanismo de elevación principal para elevar la rejilla horizontal hasta la altura total de 6 m).
Sección de bisagra de espiga (1 m): 4 piezas (permite construir la torre en el suelo y articularla en posición vertical).
Estabilizadores largos: 16 piezas (extiende el soporte de la base para una máxima estabilidad antivuelco).
Eslingas de elevación: 4 unidades (para conectar los polipastos a la sección superior).
4. Ventajas clave
Alta capacidad de montaje: el tubo principal de 50 x 3 mm y el perfil cuadrado de 290 x 290 mm cumplen con los estándares profesionales y soportan un peso sustancial para iluminación, parlantes y paredes LED.
Velocidad de montaje: El sistema de conexión de espiga/acoplador cónico es reconocido en la industria por su rápida instalación y desmontaje, lo que reduce el tiempo y los costos de mano de obra.
Diseño económico: Diseñado para ofrecer una solución estructuralmente sólida a un precio competitivo, brindando un valor excelente sin comprometer las características de seguridad como estabilizadores y polipastos de 2 toneladas.
5. Siguiente paso
Para garantizar que el sistema de armazón de iluminación de 6x6x6m cumpla con sus requisitos de carga específicos y los estándares de seguridad regionales, solicite ahora tablas de carga detalladas y una lista completa de piezas para su plan de ensamblaje preferido.
