peso del embalaje: 12600 kg
volumen de embalaje: 46cbm
| Artículo | Especificación | Cantidad |
| Etapa de ensamblaje de capa de acero | Topping de aluminio: 3.3x6.6ft
(1x2m) | Madera contrachapada antideslizante de 18 mm | 180 pcs |
| Standard, LR1, L: 2000 mm | 110 piezas |
| Estándar (base) -265 mm | 110 piezas |
| Ledger, LR2, L: 2000 mm | 299 piezas |
| Ledger, LR2, L: 1000 mm | pcs |
| Brace, LR3, L: 1500x2000 mm | 199 piezas |
| Abrazadera de haz de aluminio, 2m | 99 PCS |
| Abrazadera de haz de aluminio, 1m | pcs |
| Base ajustable | 110 piezas |
| Escalera de escenario de aluminio （2m ancho) | Madera contrachapada antideslizante de 18 mm | total | 8 | pasos | 2 pcs |
peso del embalaje: 3350 kg
volumen de embalaje: 57cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 20.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 18 piezas |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 3 piezas |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| Viga de 18.00 m (lado) | 3 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 18 piezas |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| haz cubo | Cubo de espiga 520x760 | 6 piezas |
1. Dragon Stage Brand, Carga: 1000 kg,
2. Longitud de la cadena: 25m,
3. Velocidad de elevación: 4m/min,
4. 380V-3frase-50Hz
5. Doble freno
6. Cadena de carga G100, reunión de 8: 1/10: 1 factor de seguridad.
7. Con 0.5m 4pin-16A Europe Plug
8. Implaz del agua: IP54 | 6 piezas |
| 1 Control 8pcs, con estuche de identificación | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 2.00 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| Viga superior de 18.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 10.20 m haz oblicuo | 6 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.20 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 10.20 m de armadura de escalera | 14 conjuntos | 3.00 m | 50 × 3.0 | CL30,289*50 | 28pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 14 por ciento |
| 2.20 m | 50 × 3.0 | CL30,289*50 | 14 por ciento |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 1 por ciento |
| Conectar placa con abrazadera | 3 piezas |
| Aferración | 28pcs |
| Pinza doble | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 525.76 | 1 por ciento |
peso del embalaje: 27150 kg
volumen de embalaje: 43cbm
| Artículo | Especificación | Cantidad |
| Armadura de capa | Tubo horizontal, L:2M | 1658 piezas |
| Tubería diagonal, LR3, L: 2.44m | 1460 piezas |
| Pilar, LR1, L: 2m | 702 piezas |
| Base ajustable, LR4, H: 0.25m | 123 PCS |

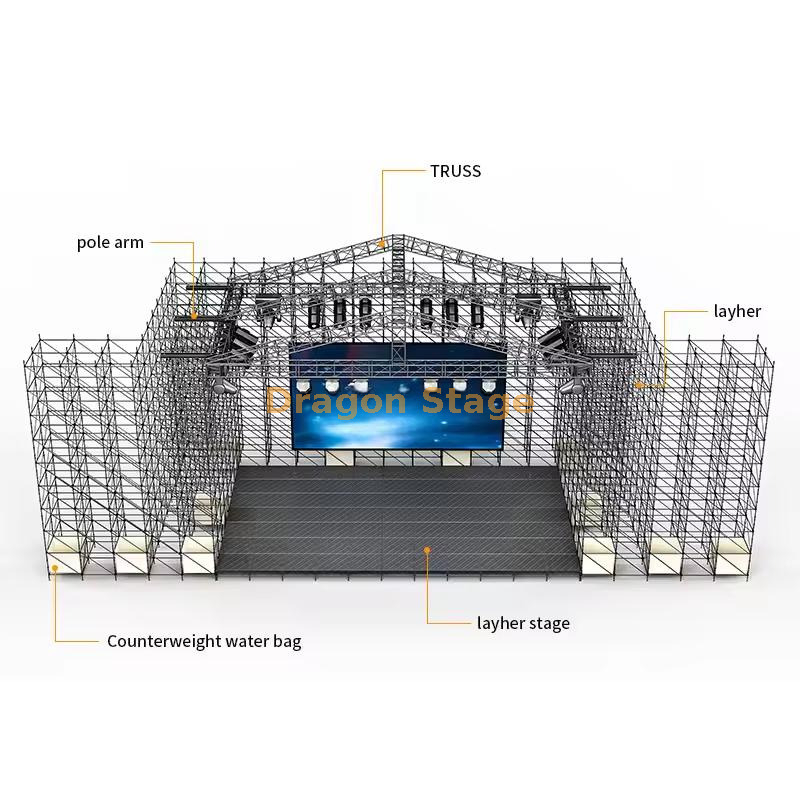

El sistema híbrido Layher Stage + Roof Truss de aluminio de 20 m × 18 m es el estándar de oro para grandes conciertos al aire libre, festivales y eventos televisados. Combinando la incomparable resistencia y modularidad de los andamios integrales genuinos de Layher con una armadura de techo de perno/espiga de aluminio de alto rendimiento, esta solución completa ofrece una enorme plataforma de rendimiento de 20 metros de ancho × 18 metros de profundidad rodeada por paredes de armadura Layher de 12 metros de altura y dos alas laterales gigantes de 10 metros de ancho.
Perfecto para soportar enormes videowalls LED, múltiples grupos de megafonía de matriz lineal, complejos equipos de iluminación y efectos especiales, manteniendo al mismo tiempo una estabilidad total apoyada en el suelo mediante bolsas de agua o lastre de contrapeso. Los brazos polares integrados y los amplios puntos de montaje brindan a los equipos de producción una libertad creativa ilimitada.
Rápido de montar, totalmente certificado (TUV/SGS) y con la confianza de las principales producciones en gira en todo el mundo: este es el sistema de escenario llave en mano definitivo cuando solo los más grandes y confiables sirven.
