Cómo instalar el sistema de armadura de techo de domo

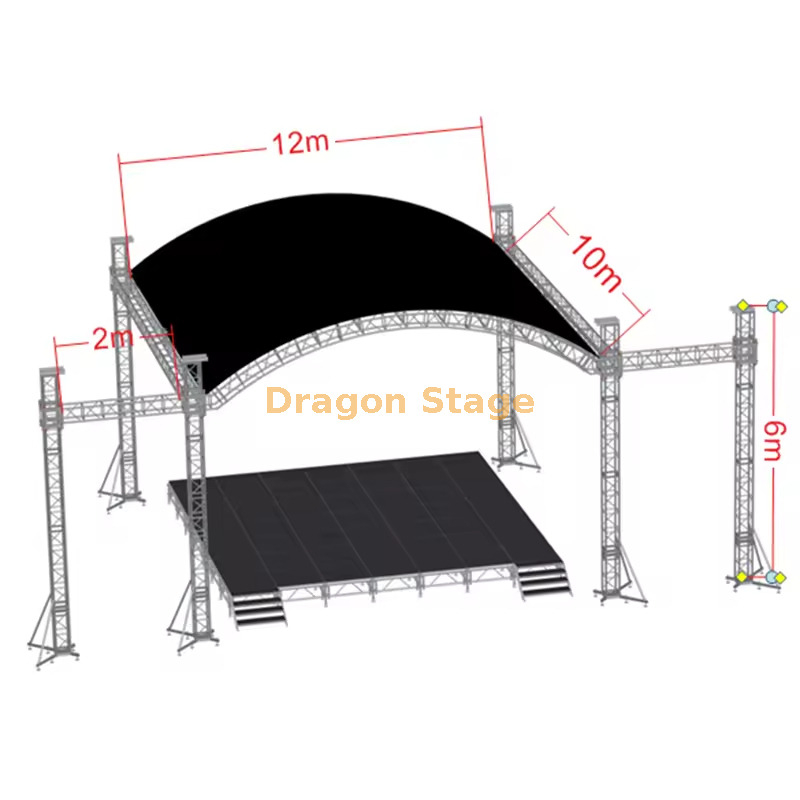

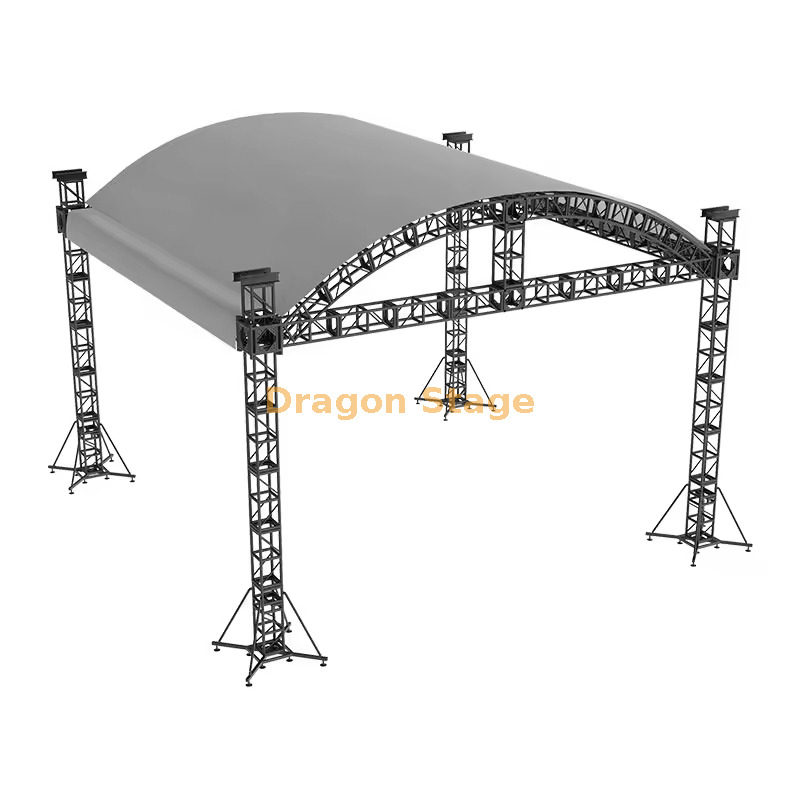

Procedimiento de instalación para un sistema de armadura de techo de domo

La instalación de un sistema de armadura de techo de domo requiere una planificación cuidadosa, equipos especializados y un enfoque gradual para garantizar la integridad estructural y la seguridad. A continuación se muestra una guía paso a paso adaptada a sus requisitos:

1. Preparación de preinstalación

• Verificación de diseño :
  confirme la geometría del domo, las dimensiones de armadura y los detalles de conexión utilizando el software de modelado 3D (por ejemplo, AutoCAD o Tekla). Asegúrese de compatibilidad con la capacidad de elevación de la grúa de la torre (verifique los gráficos de carga).

• Configuración del sitio :

• Limpie el área de construcción y nivele el suelo.

• Instale anclajes temporales o puntos de lastre para la estabilización de la grúa.

• Ensamble un equipo de tierra con aparejadores, ingenieros y operadores de grúas.

2. Asamblea central de Apex

• Instalación del conector central :

• Erigir el conector central (por ejemplo, un cubo o nodo de acero) en el ápice del domo. Esto sirve como punto de fijación primario para armaduras radiales.

• Use arriostramiento temporal para estabilizar el conector durante el ensamblaje.

• Erección de truss de ápice :

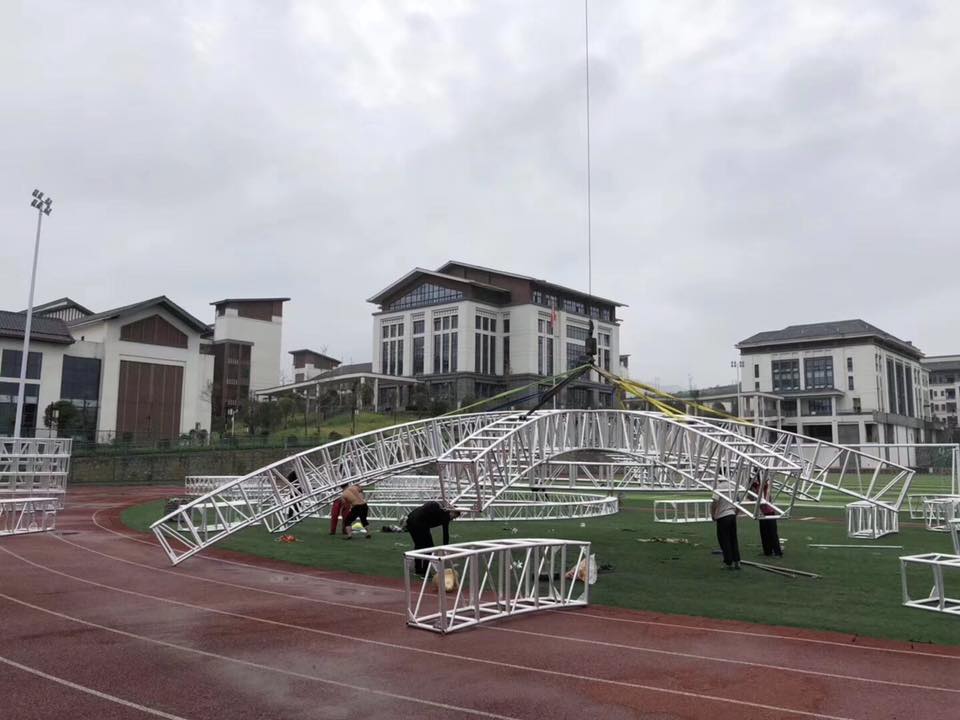

• Alze la primera armada curva (armadura radial) al centro superior con la grúa de la torre.

• Asegúrelo al conector central con pernos, alfileres o soldadura, dependiendo del diseño.

3. Instalación de truss radial

• Segmentos de armadura vertical :

• Instale armaduras radiales posteriores alrededor del conector central, espaciándolos de manera uniforme (por ejemplo, cada 15-30 grados).

• Use la grúa para levantar cada segmento en su posición y asegurarlos temporalmente al conector APEX.

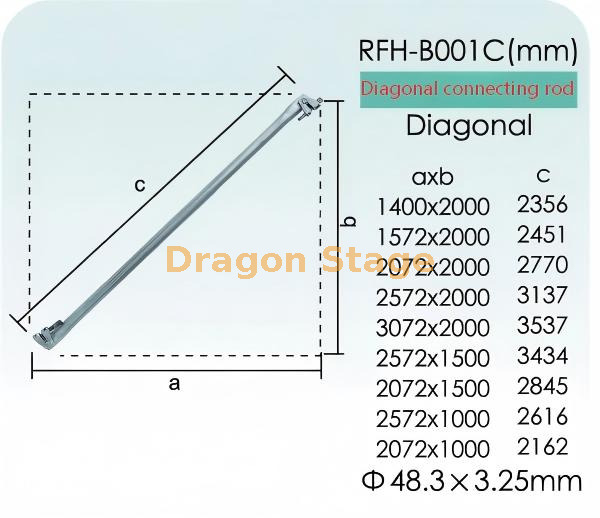

• Arriostramiento intermedio :

• Agregue arriostramiento diagonal u horizontal entre armaduras radiales para resistir las fuerzas laterales durante el ensamblaje.

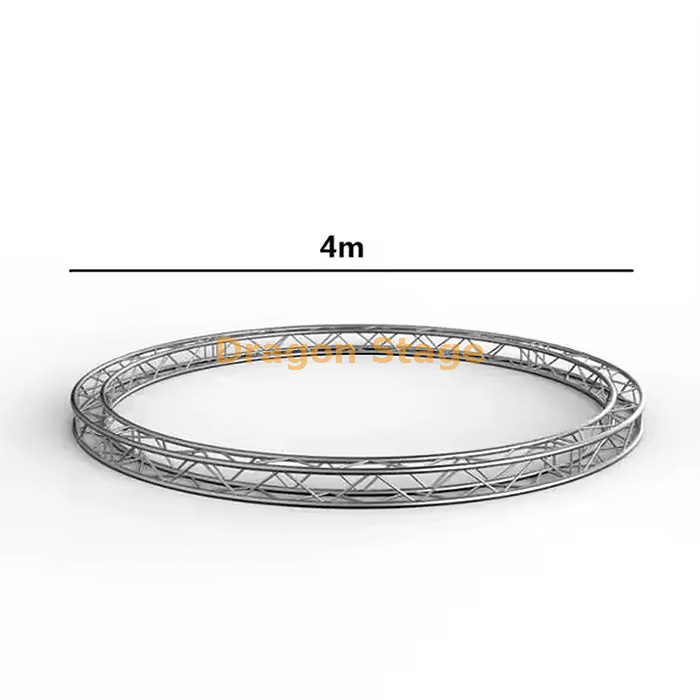

4. Construcción del anillo horizontal

• Primer anillo horizontal :

• Una vez que las armaduras radiales superiores estén en su lugar, instale el primer anillo horizontal de armaduras en la elevación deseada (por ejemplo, el punto más bajo del domo).

• Conecte cada extremo de armadura a las armaduras radiales adyacentes utilizando nodos pre-diseñados o conexiones atornilladas.

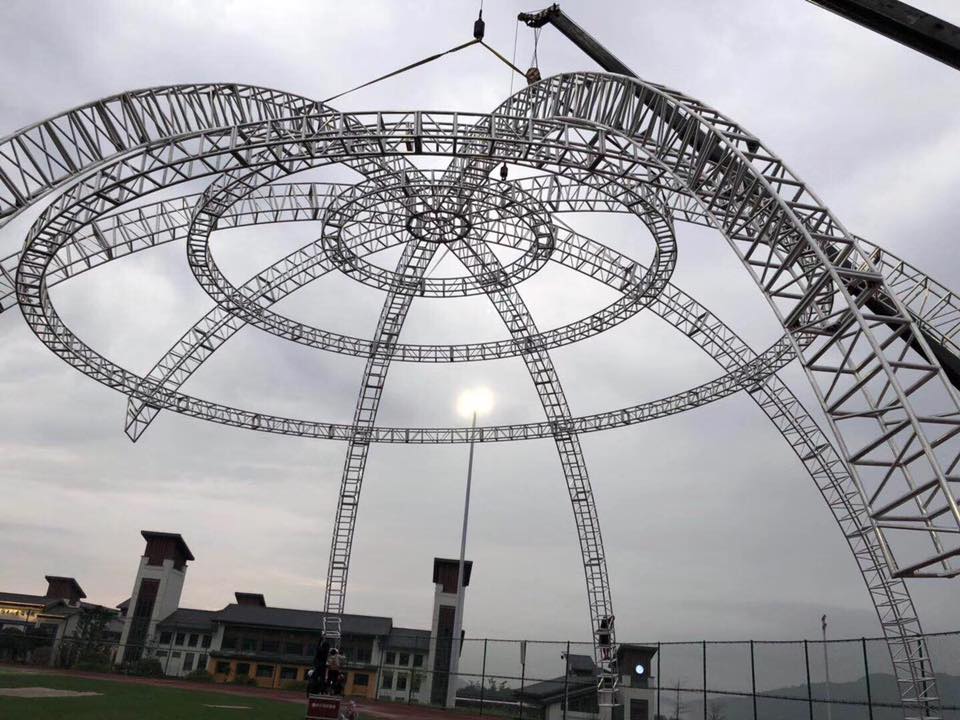

• Levantamiento incremental :

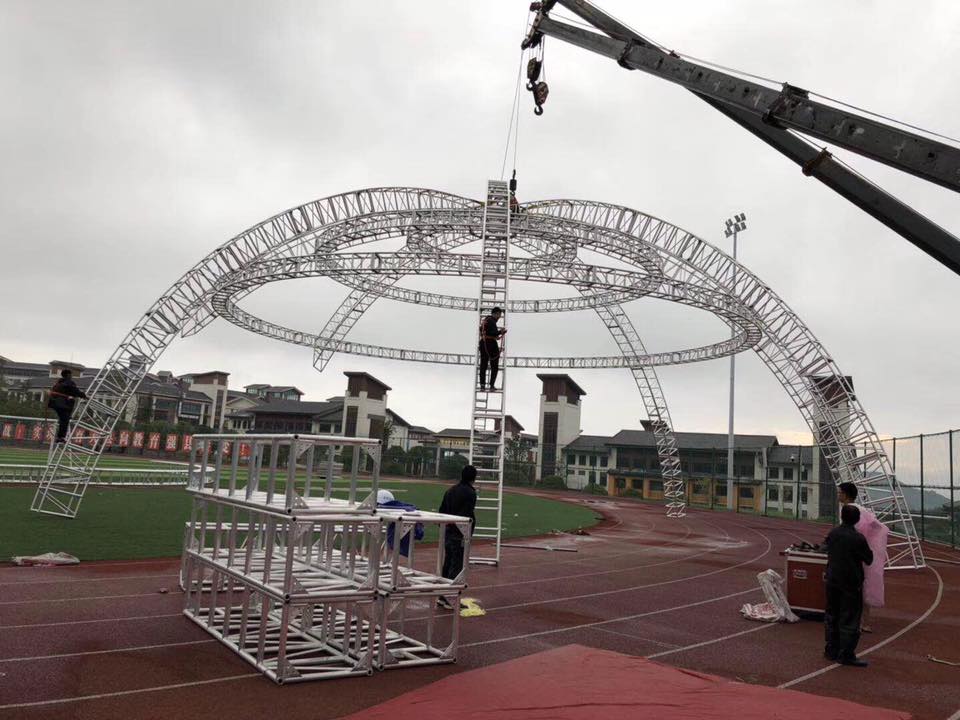

• Operación de la grúa : levante gradualmente toda la estructura parcialmente ensamblada más alta usando la grúa de la torre.

• Agregue anillos posteriores : instale cada nuevo anillo horizontal de armaduras secuencialmente, trabajando hacia arriba desde el primer anillo.

• Conexiones seguras : apriete todos los pernos, alfileres o juntas de soldadura a medida que se coloca cada anillo.

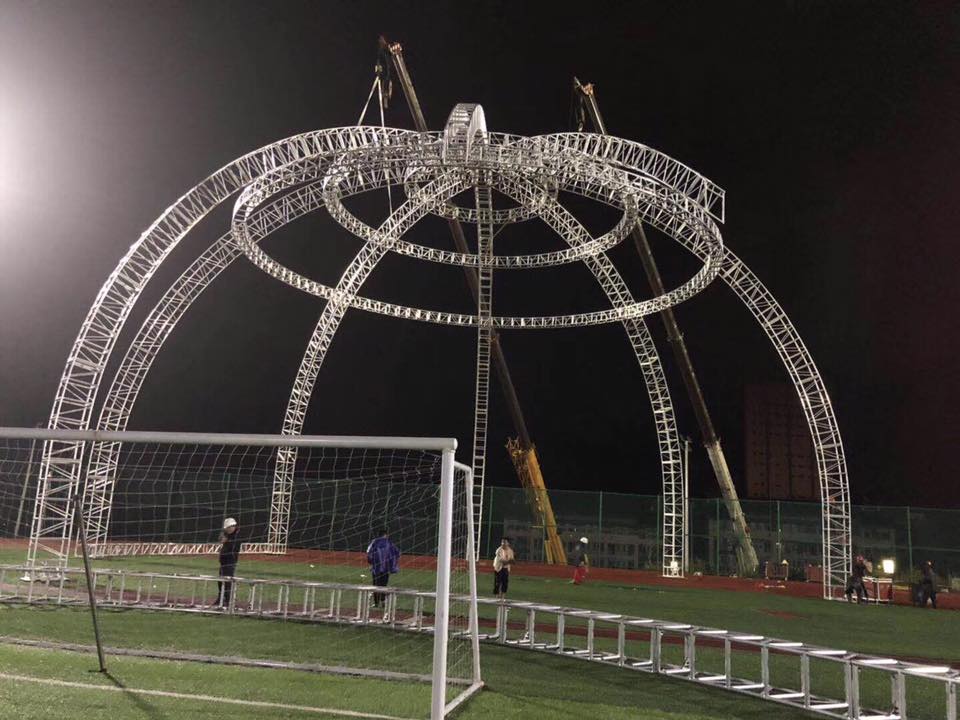

5. Asamblea final y conexión a tierra

• Anillos superiores :

• Complete el domo instalando los anillos horizontales más altos, asegurando que se conecten a las armaduras radiales y al conector de Apex.

• Integre cualquier característica arquitectónica (por ejemplo, tragaluces, ventilación o soporte de revestimiento).

• Anclaje en el suelo :

• Una vez que el domo está completamente ensamblado, anclalo al suelo con pesas de lastre, cimientos de concreto o cables tensados.

• Verifique la estabilidad contra el viento y las cargas sísmicas por códigos de construcción locales.

6. Verificaciones de calidad y medidas de seguridad

• Verificación de conexión :

• Inspeccione todas las juntas atornilladas, cubiertas o soldadas en busca de tensión y alineación.

• Distribución de carga de prueba utilizando medidores de tensión o imágenes térmicas (si es necesario).

• Protocolos de seguridad :

• Use cuerdas de seguridad y arneses durante las operaciones de la grúa.

• Implemente el monitoreo de la velocidad del viento para detener el trabajo durante los fuertes vientos.

• Siga las pautas de OSHA/Eurocode para la protección de caídas y el andamio.

Consideraciones clave

• Capacidad de la grúa : asegúrese de que la grúa pueda manejar el peso combinado de armaduras, aparejos y cargas dinámicas durante el levantamiento.

• Diseño modular : opte por segmentos de armadura prefabricados para minimizar el tiempo de ensamblaje en el sitio.

• Mitigación meteorológica : proteja las conexiones con selladores impermeables o lonas durante los períodos de lluvia.

Ejemplo de flujo de trabajo (referenciado de los estándares de la industria)

1. Sistema Layher/Eurotruss :

• Use las armaduras modulares de Layher (por ejemplo, F34/F44) y las grúas de torre (p. Ej., Torre MPT) para el ensamblaje.

• Siga el método 'Torre de soporte de tierra ' para el levantamiento incremental (documento 45).

2. Cúpula geodésica :

• Implemente un marco geodésico con armaduras triangulares, levantando cada módulo pentágono/hexágono secuencialmente (documento 25).

Siguiendo este enfoque estructurado, el sistema de armadura de techo de domo se puede instalar de manera eficiente, segura y de forma segura y según las especificaciones requeridas. Siempre consulte a ingenieros estructurales y operadores de grúas para ajustes en tiempo real durante la construcción.
