peso del embalaje: 2300kg
Volumen de embalaje: 21 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 12.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga de 12.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 7.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| haz cubo | Spigot Cube 389x389 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.20 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga superior de 12.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga oblicua de 6.20 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 6.20 m de armadura de escalera | 10 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 20pcs |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 238.56 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 3.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 7.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Torre de alas | Bloque de manga de espiga S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
Peso de embalaje: 2500 kg
Volumen de embalaje: 19cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 45 pcs |
| 1.22m abrazadera en el escenario | 54 PCS |
| 2.44m abrazadera en el escenario | 50 pcs |
| soportar con un tubo extensible | 60 pcs |
| Base ajustable | 60 pcs |
| Escalera de escenario | cobertura de madera | total | 8 | pasos | ajustable a la altura de la etapa | 2 pcs |

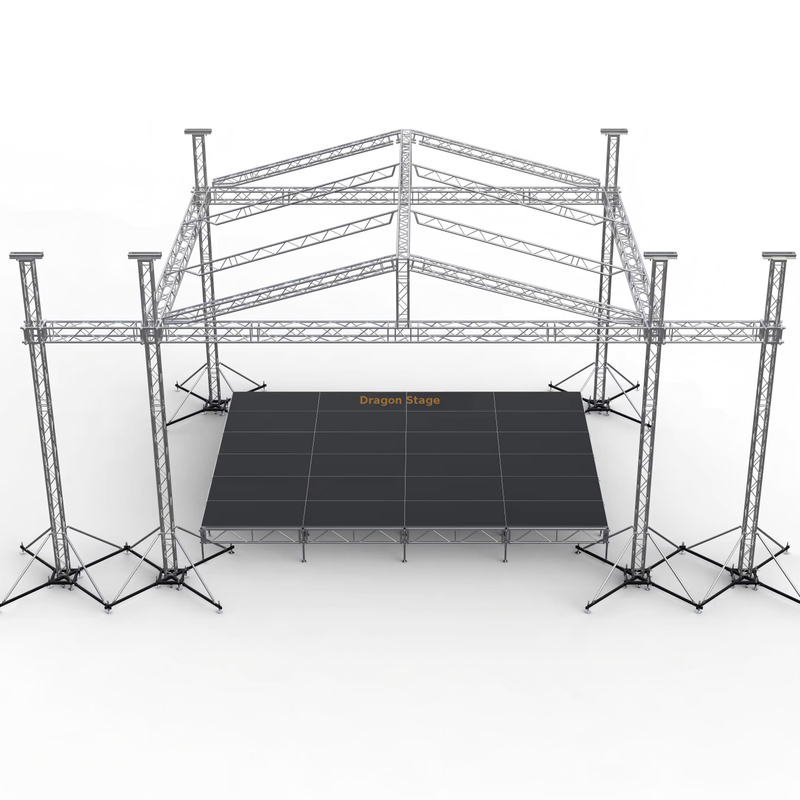

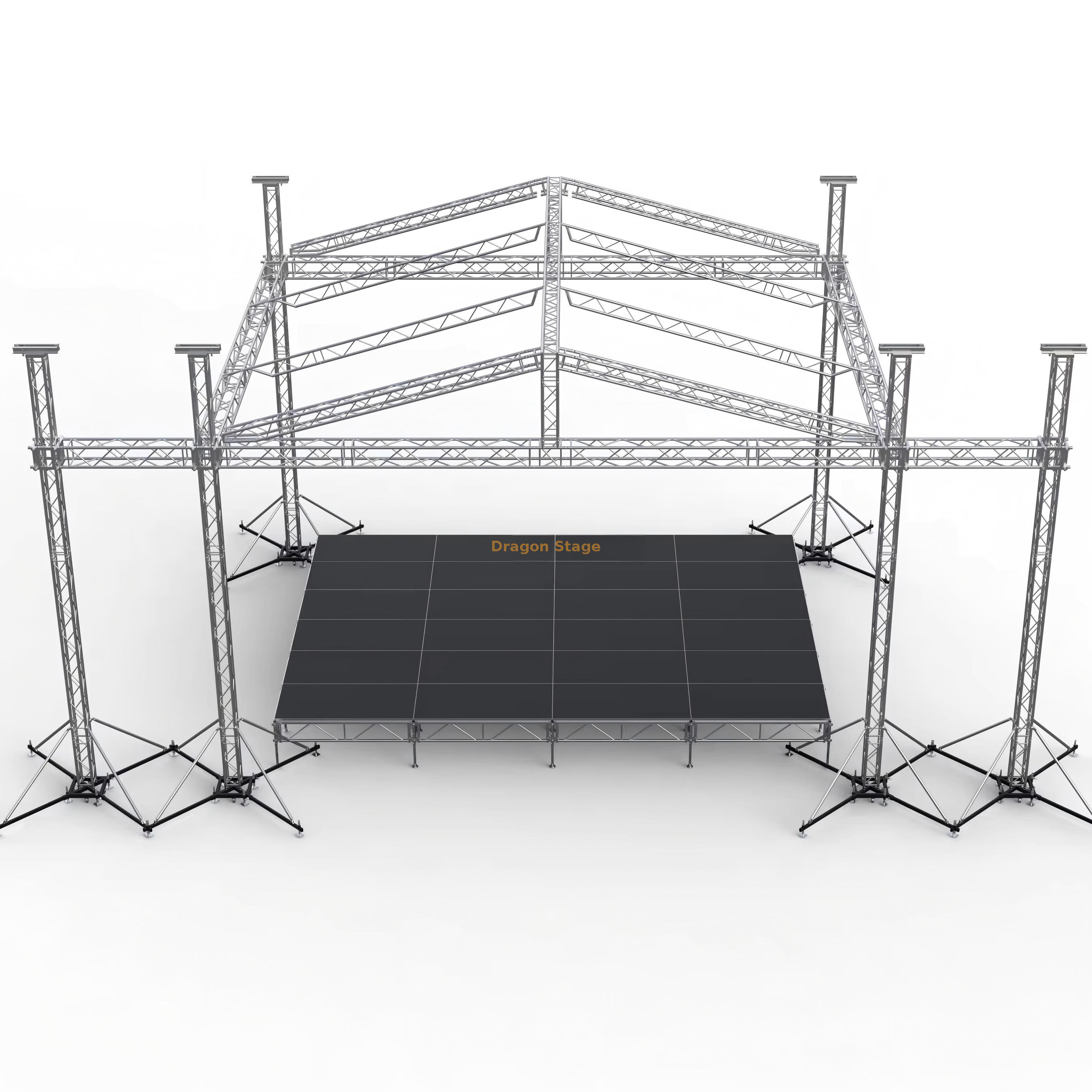

Braguero de sonido de aluminio de concierto personalizado cuadrado de aluminio 12x12x8m: sistema de eventos a gran escala
1. Introducción: el sistema de producción de grandes eventos
El DragonStage Square sistema de armazón para conciertos de aluminio personalizado es una estructura exterior de gran formato y alta resistencia diseñada específicamente para grandes conciertos de música en vivo, grandes festivales y eventos corporativos que requieren una amplia capacidad de soporte.
Con unas dimensiones principales de 12 m de ancho x 12 m de profundidad y una sorprendente altura libre de 8 m , este sistema proporciona una enorme área de actuación totalmente cubierta. Cuenta con un diseño de techo sofisticado y alas de sonido integradas de 3 m en dos lados, lo que permite colgar simultáneamente sistemas de altavoces de matriz lineal junto con el equipo de iluminación del escenario.
2. Características y especificaciones clave
Este sistema utiliza dos tamaños de armadura diferentes para gestionar la luz y las cargas auxiliares: el de servicio más pesado para las vigas principales del techo y las alas sonoras, y el CS389x389 CS289x289 de servicio más liviano para los pilares y los detalles del techo.
Especificaciones clave del producto
| Característica | Detalles de la especificación |
| Dimensiones generales de la armadura (largo x ancho x alto) | 12m x 12m x 8m (aproximado) |
| Alas de sonido integradas | 3m de longitud por 2 lados, empotrados en la estructura. |
| Serie Truss (Tes principales) | CS389x389 (armazón de espiga cuadrada) |
| Serie Truss (Pilares/Detalles) | CS289x289 (armazón de espiga cuadrada) |
| Tamaño del tubo principal | 50 mm x 3,0 mm (utilizado en todo el sistema) |
| Tipo de conexión | Espiga (incluye acoplador cónico, clip de seguridad y pasador) |
| Tamaño de la plataforma del escenario | Compuesto por 45 piezas de cubierta de madera de 4x8 pies (1,22 mx 2,44 m) |
| Dimensiones de la plataforma del escenario | 12.2mx 10.98m (aproximado según cantidad de plataforma) |
| Altura del escenario | Ajustable (Soporte con tubo extensible y base ajustable) |
| Área del dosel del techo | 238,56 m2 PVC (Color Azul o personalizado) |
| Peso total del embalaje del armazón | 2300 kilos |
| Peso total del embalaje de la etapa | 2500 kilos |
| Volumen total de embalaje | 21 CBM (truss) + 19 CBM (escenario) |
Componentes de armazón y escenario
| Componente | Serie Truss (Tamaño) | Tubo principal (mm) | Cantidad de claves |
| Manga de 12,00 m (frontal/lateral) | CS389x389 | 50x3.0 | 8 piezas (3,00 m de longitud) por juego |
| Pilar principal de 7,00 m | CS289x289 | 50x3.0 | 8 piezas en total |
| Haz de alas de 3,00 m. | CS389x389 | 50x3.0 | 2 juegos (2 piezas de 3,00 m de longitud) |
| Pilar de alas de 7,00 m | CS289x289 | 50x3.0 | 2 juegos (4 piezas de 3,00 m de longitud + 2 piezas de 1,00 m de longitud) |
| Equipo de elevación | Polipasto manual (BA05, 2 toneladas) | - | 6 piezas (4 principales, 2 laterales) |
| Cobertura del escenario | Cobertura de madera | 4x8 pies (1,22x2,44m) | 45 piezas |
| Accesorios de escenario | Escaleras de escenario | Cobertura de madera | 2 juegos (ajustables a la altura del escenario) |
3. Aspectos destacados del sistema
Alta capacidad de carga: El uso del robusto truss CS389x389 para los principales tramos de carga garantiza una capacidad suficiente para plataformas de iluminación pesadas, pantallas LED y elementos centrales del escenario.
Soporte de sonido integrado: la inclusión de alas de 3 m en dos lados permite el montaje profesional de sistemas line array sin necesidad de torres independientes separadas, lo que mejora las líneas de visión y la estética.
Sistema completo: el producto incluye la estructura completa del techo, todos los accesorios de montaje necesarios (bloques de manguito, bases de acero, secciones superiores, polipastos manuales, eslingas y abrazaderas) y la plataforma de escenario modular completa con escaleras, que ofrece una solución llave en mano.
Portabilidad: A pesar de su tamaño, el sistema está diseñado para la logística de eventos, con pesos y volúmenes de embalaje manejables para un transporte eficiente.
