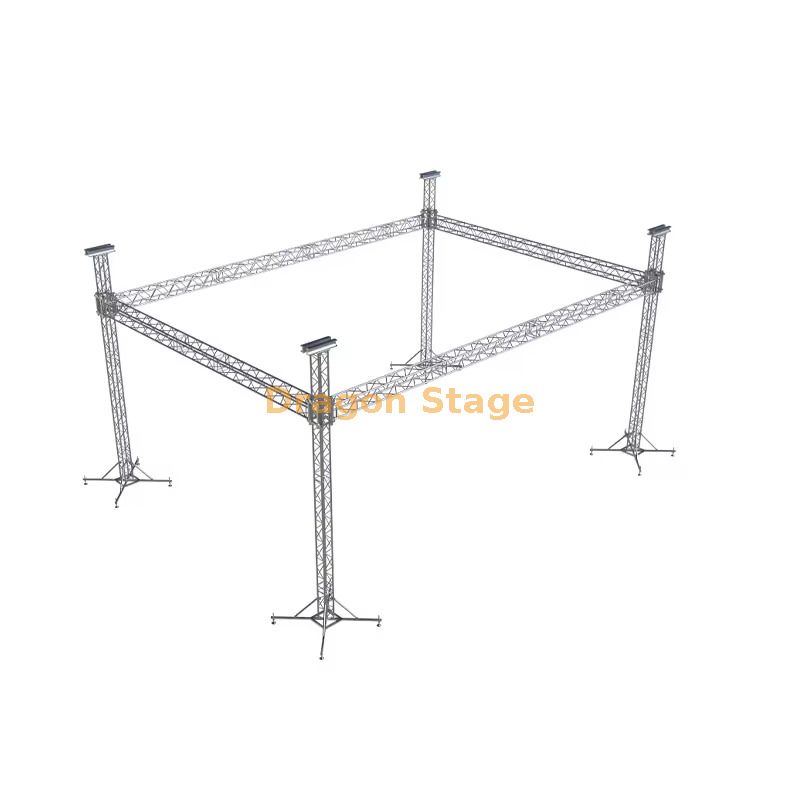

Sistema de armazón de iluminación de caja de aluminio resistente de 20x10x7m para eventos en interiores
1. Introducción: La necesidad de un aparejo interior de alta capacidad
Para grandes producciones en interiores, como exposiciones corporativas, producciones teatrales a gran escala y eventos en estadios, el requisito es un sistema de montaje masivo, estructuralmente certificado, capaz de abarcar distancias significativas y soportar cargas sustanciales de iluminación y video. El sistema de truss de iluminación tipo caja de aluminio DragonStage de 20 m (ancho) x 10 m (profundidad) x 7 m (alto) está diseñado con precisión para satisfacer estas demandas.
Esta estructura de celosía tipo caja de alta resistencia proporciona un marco imponente y profesional (200 metros cuadrados de espacio superior) para instalaciones interiores de alto impacto, lo que garantiza la máxima distribución de carga, un montaje rápido y el cumplimiento de los estrictos estándares de seguridad requeridos para lugares públicos.
2. Solución técnica a los desafíos del aparejo de gran envergadura
Los organizadores de eventos en interiores con frecuencia luchan con la logística de implementar de forma segura iluminación pesada, paredes LED y matrices de sonido en espacios amplios sin utilizar soportes de columnas internas que obstruyan las vistas. La principal preocupación es la falla estructural bajo cargas pesadas y concentradas.
La solución de DragonStage es un sistema de celosía tipo caja de aluminio de alta resistencia y meticulosamente detallado. El diseño utiliza estratégicamente dos tamaños diferentes de truss de alta resistencia:
Tes principales (tramos de 20 y 10 m): utilice la armadura cuadrada CS500x600 de servicio extra pesado .
Pilares (7 m de altura): utilice la armadura cuadrada CS389x389 de alta carga para lograr estabilidad vertical.
Las dimensiones del tubo principal de $mathbf{50 imes 3.0 ext{mm}}$ en todos los componentes principales garantizan una rigidez y capacidad de carga superiores en todo el amplio tramo de $mathbf{20m imes 10m}$ del sistema. Este enfoque de ingeniería permite una suspensión confiable y certificada de elementos técnicos de producción complejos (Fuente: https://en.wikipedia.org/wiki/Box_truss ).
3. Desglose de los componentes principales para un montaje seguro y eficiente
El sistema Box Lighting Trussing de 20x10x7m se entrega como un kit completo, diseñado para una instalación rápida y controlada en ambientes interiores controlados.
Conexiones y componentes de espiga de servicio pesado
El sistema se basa en un método de conexión de espiga seguro, que incluye componentes especializados para la integración vertical y horizontal:
Aparejo de pilares: Los cuatro pilares de 6 m están equipados con Spigot Sleeve Block M y Steel Base M , que proporcionan un soporte estable en el suelo y una vía de elevación controlada.
Control de elevación: se incluyen cuatro polipastos manuales (BA05, 2 toneladas) y eslingas de fibra (BA04, 2 toneladas, 3 m) para gestionar la elevación segura y controlada de la rejilla principal del techo, un paso no negociable en el aparejo profesional.
Estabilidad mejorada: se utilizan 16 estabilizadores largos para aumentar significativamente la huella de la base, evitando el vuelco y garantizando la máxima estabilidad para la estructura de 7 m de altura.
Inventario detallado de armaduras para tramos exactos
El sistema se configura utilizando longitudes específicas de armazón de alta resistencia para lograr un espacio libre de $20 millones por 10 m$:
| Artículo | Tamaño del braguero | Tubo principal | Longitudes (cantidad) |
| Viga delantera de 20,00 m (2 juegos) | CS500x600 | $50 veces 3.0 ext{mm}$ | $3,00 ext{m} (12) / 2,00 ext{m} (2)$ |
| Viga lateral de 10,00 m (2 juegos) | CS500x600 | $50 veces 3.0 ext{mm}$ | $3,00 ext{m} (6) / 1,00 ext{m} (2)$ |
| Pilares de 6,00 m (4 juegos) | CS389x389 | $50 veces 3.0 ext{mm}$ | $3.00 ext{m} (8)$ |
Este desglose de precisión minimiza la confusión del inventario y optimiza la resistencia del sistema para su amplitud grande y clara.
4. Preguntas frecuentes prácticas para especialistas en aparejos
| Pregunta | Respuesta |
| P: ¿Cuál es el tamaño total de la estructura del truss? | La superficie total es de 20 m de ancho, 10 m de profundidad y 7 m de alto , lo que proporciona 200 metros cuadrados de espacio para el aparejo aéreo. |
| P: ¿Cuál es el beneficio de utilizar dos tamaños de truss diferentes? | El uso de más pesado CS500x600 para los tramos horizontales largos y CS389x389 resistente para los pilares verticales optimiza tanto la capacidad de carga en todo el tramo como la relación peso-estabilidad para la altura. |
| P: ¿Se proporciona equipo de elevación con el sistema? | Sí, el paquete incluye cuatro de 2 toneladas polipastos manuales y eslingas de fibra certificadas para una construcción y desmantelamiento seguros y controlados. |
| P: ¿Cuáles son los requisitos logísticos totales? | Todo el sistema tiene un peso de embalaje de 1530 kg y un volumen de embalaje de 19 metros cúbicos , lo que permite un transporte eficiente y rentable entre lugares de eventos. |
5. Fuerte llamado a la acción (CTA)
Mejore su próximo evento con una estructura aérea masiva, segura y fácilmente desplegable.
Póngase en contacto con el equipo técnico de DragonStage hoy para confirmar las especificaciones de carga para el armazón de iluminación de caja de aluminio de 20x10x7m y el aparejo certificado seguro para su próximo programa de producción en interiores.
