Stage Truss System Concierto 12x8x6m con Alas

armazón de escenario

peso del embalaje: 1450 kg

volumen de embalaje: 11cbm

plataforma de escenario

peso del embalaje: 1610kg

volumen de embalaje: 10,5 cbm

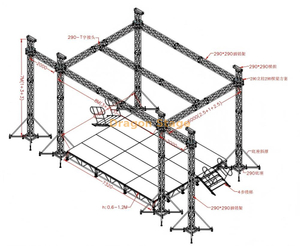

Esta propuesta describe el diseño y las especificaciones para un sistema de truss para escenario de concierto que abarca un área de escenario principal de 12 mx 8 mx 6 m, incorporando dos alas, cada una de las cuales se extiende 1,5 m desde el escenario principal, una plataforma que mide 10,98 mx 7,32 m con un rango de altura de 0,8m a 1,2m, y escaleras de acceso. Este plan detallado tiene como objetivo proporcionar una estructura escénica robusta y adaptable, optimizada para una amplia gama de actuaciones de conciertos.

Sistema de armadura de escenario:

El sistema de truss del escenario principal se construirá utilizando secciones de truss de caja de aluminio estándar de 290 mm x 290 mm, reconocidas por su relación resistencia-peso y compatibilidad con hardware de montaje estándar de la industria.

Estructura del escenario principal:

• Dimensiones: 12m x 8m x 6m (largo x ancho x alto).

• Configuración de armadura: el escenario principal empleará una combinación de secciones de armadura verticales y horizontales, creando una estructura robusta y estable.

• Armazones verticales: Dos filas de armazones verticales, espaciadas 4 m entre sí, se extenderán a lo largo del escenario, proporcionando el soporte estructural principal.

• Cerchas horizontales: múltiples secciones de cerchas horizontales conectarán las cerchas verticales, creando un marco en forma de rejilla que distribuye el peso y refuerza la estructura general. Estas cerchas se utilizarán para colgar equipos de iluminación, sonido y vídeo.

• Arriostramiento: Se incorporarán arriostramientos diagonales para aumentar aún más la estabilidad y rigidez de la estructura.

• Características de seguridad:

• Capacidad de carga: Todo el sistema de truss se diseñará para soportar una capacidad de carga mínima de 1500 kg por metro cuadrado, superando los estándares de la industria para aplicaciones en escenarios de conciertos.

• Puntos de aparejo: Se incorporarán puntos de aparejo designados en ubicaciones estratégicas a lo largo de las secciones del truss, lo que facilitará la suspensión segura del equipo y garantizará una operación segura.

• Protección contra caídas: Se instalarán redes y barreras de seguridad alrededor del perímetro del escenario para brindar protección contra caídas al personal que trabaja en o alrededor de la estructura.

Alas del escenario:

• Dimensiones: 1,5 m de ancho x 6 m de alto, extendiéndose desde el escenario principal a ambos lados.

• Construcción de armazón: Las alas utilizarán secciones de armazón de caja de aluminio más pequeñas, de 290 mm x 145 mm, creando una estructura liviana pero robusta.

• Funcionalidad: Las alas proporcionarán espacio adicional para artistas, instrumentos y personal de escena, además de ofrecer oportunidades para incorporar iluminación dinámica y elementos escénicos.

Plataforma:

• Dimensiones: 10,98m de largo x 7,32m de fondo, con un rango de altura de 0,8m a 1,2m.

• Construcción: La plataforma del escenario se construirá a partir de una combinación de paneles de madera contrachapada de alta densidad, sostenidos por una robusta subestructura de vigas y vigas de acero.

• Ajuste de altura: La plataforma estará equipada con patas ajustables, lo que permitirá una personalización precisa de la altura entre 0,8 my 1,2 m para adaptarse a los diferentes requisitos de rendimiento.

• Acceso por escaleras: Dos juegos de escaleras, estratégicamente ubicadas, brindarán un acceso seguro y conveniente a la plataforma.

Otras consideraciones:

• Integración de iluminación y sonido: el sistema de truss se diseñará para acomodar la ubicación de accesorios de iluminación y sistemas de sonido.

• Accesibilidad: La plataforma del escenario estará diseñada para ser accesible en silla de ruedas, lo que garantizará la inclusión de todos los artistas y miembros de la audiencia.

• Flexibilidad: La naturaleza modular del sistema de truss permitirá la personalización y adaptación para adaptarse a diferentes configuraciones de escenario y requisitos de eventos.
