Peso de embalaje: 1900 kg
Volumen de embalaje: 22cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 12.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| Viga de 10.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 8.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| haz cubo | Spigot Cube 389x389 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.20 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 10.00 m Beam superior | 1 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga oblicua de 6.20 m | 4 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 1.20 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 6.20 m de armadura de escalera | 8 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 1.20 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS389 × 389 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS389 × 389 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 16 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 208.96 | 1 por ciento |

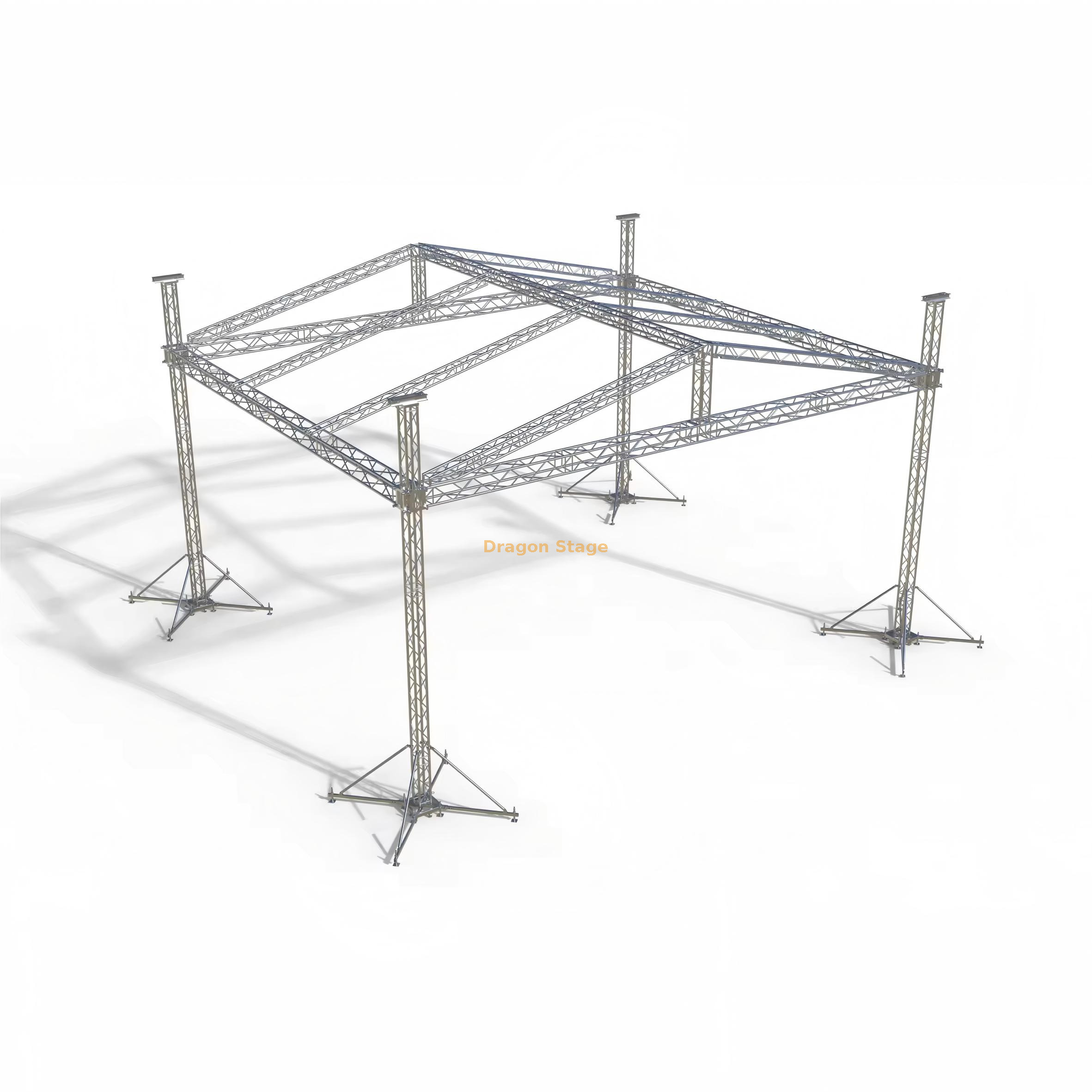

Sistema de techo con armadura de espiga personalizado de 400 mm: 12 mx 10 mx 9 m (39,4 pies x 32,8 pies) para conciertos
Introducción: Truss Spigot de tamaño mediano óptimo para una implementación rápida
El Dragon Stage Custom de 400 mm (12 mx 10 mx 9 m) sistema de techo con estructura de espita ofrece capacidad profesional y una instalación rápida para conciertos, eventos corporativos y montajes de escenarios a gran escala. Con una altura de 9 m , este sistema de soporte en el suelo de cuatro torres proporciona una altura excelente para elementos de iluminación, sonido y visuales, mientras que la conexión Spigot simplifica el montaje, lo que reduce significativamente el tiempo de instalación en comparación con los sistemas de pernos.
Características clave e integridad estructural
Perfil de armadura de espiga universal de 400 mm
Todo el sistema, incluidas vigas y pilares, utiliza el armazón cuadrado CS389x389 (comercializado como armazón con espiga de 400 mm), lo que garantiza la compatibilidad de los componentes y una gestión de inventario simplificada.
Resistencia del material: Construido con tubos principales de 50 mm x 3,0 mm , lo que proporciona un marco resistente optimizado para un tramo de 12 metros.
Velocidad de conexión: El método de conexión Spigot permite una unión rápida y sin errores de secciones de truss, ideal para eventos que requieren ciclos rápidos de instalación y desmontaje.
Paquete completo de torre de soporte terrestre
La estructura de 12 mx 10 m está sostenida de manera confiable por cuatro torres, cada una equipada para elevación y estabilización vertical:
Equipo de elevación: Incluye 4 juegos de polipastos manuales de 2 toneladas (BA05) para elevación sincronizada hasta la altura total de 9 m.
Componentes de la torre: Completo con bloque de manguito con espiga S, , base de acero S y sección superior S , todos estandarizados para una integración perfecta.
Estabilidad extrema: cuenta con 16 estabilizadores largos , que son esenciales para aumentar la huella de estabilidad de esta estructura, especialmente dada su impresionante altura de 9 m.
Protección climática y portabilidad
La estructura proporciona un área cubierta sustancial de 208,96 m2 (para la configuración de 12 mx 10 m), ofreciendo protección crítica para los artistas y el equipo.
Toldo para techo: Se incluye un toldo de PVC duradero que ofrece resistencia a la intemperie en un color azul estándar o en opciones personalizables.
Eficiencia logística: Con un peso total de embalaje de 1900 kg y un volumen de 22 CBM , el sistema es altamente transportable para empresas de turismo y alquiler.
Descripción general de las especificaciones técnicas
| Dimensión | Medición | Equivalente métrico | Notas |
| Tamaño total del escenario | 12m x 10m x 9m | 39,4 pies x 32,8 pies x 29,5 pies | La estructura incluye 4 pilares de soporte. |
| Perfil de armadura | Armazón cuadrado CS389x389 | Aprox. 400 mm x 400 mm | Perfil uniforme para todos los elementos. |
| Tubo principal | 50 mm x 3,0 mm | 1,97 x 0,12 pulgadas | Aleación de aluminio de alta resistencia |
| Tipo de conexión | Espiga (acoplador cónico) | Unión rápida y segura | Requiere alfileres y clips. |
| Mecanismo de elevación | Polipasto manual BA05 | Capacidad de 2 toneladas (juegos x4) | Incluido para operación en torre |
| Peso del embalaje | 1900 kilogramos | 4,189 libras | Peso total del sistema |
Preguntas frecuentes prácticas para profesionales del escenario
P: ¿Por qué se utiliza una conexión de espiga en lugar de una conexión de perno para este tamaño de armadura?
R: Las conexiones de espiga se eligen para sistemas de hasta este tamaño ( 12 m de luz ) porque ofrecen un montaje y desmontaje significativamente más rápido . Mientras que las conexiones atornilladas proporcionan una mayor rigidez para tramos extremos (como 16 m+), el CS389x389 Spigot Truss ofrece un excelente equilibrio entre capacidad de carga y eficiencia que ahorra tiempo para eventos de mediana y gran escala.
P: ¿Cuál es el beneficio de tener el mismo perfil de armadura (CS389x389) para las vigas y los pilares?
R: Usar el mismo perfil maximiza la intercambiabilidad y simplifica la logística . Permite reemplazar piezas más fácilmente, una capacitación más rápida para los equipos de montaje y la opción de reconfigurar elementos en diferentes tamaños de escenario (como la configuración mencionada de 10 mx 8 m) con la máxima flexibilidad.
P: ¿Las torres permiten construir la armadura en el suelo y luego elevarla?
R: Sí, este es un sistema de soporte terrestre estándar . La combinación del bloque de manga con espiga S , el polipasto manual y la sección de bisagra está diseñada específicamente para permitir que la rejilla principal se ensamble horizontalmente cerca del suelo antes de levantarla lentamente a su posición operativa vertical.
