peso del embalaje: 5000kg
volumen de embalaje: 36cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| 40,00 m Manga(frontal) | 3 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 39 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 3 piezas |
| Viga de 16.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 10 por ciento |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| Pilar de 7.00 m | 6 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| haz cubo | Spigot Cube 389x389 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 6 piezas |
| Base de acero s | 6 piezas |
| Top Sección S | 6 piezas |
| Polipasto manual, ba05 2tons | 6 piezas |
| Sección de bisagra de espiga, altura 1m | 6 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 4.00 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| Haz superior de 16.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 5pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| Viga Oblicua de 20,20 m | 6 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 36 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 2.20 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| Armazón de escalera de 20,20 m | 12 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 72 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 2.20 m | 50 × 3.0 | CL30,289*50 | 12 piezas |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 1 por ciento |
| Conectar placa con abrazadera | 3 piezas |
| Aferración | 24 piezas |
| Pinza doble | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 992.16 | 1 por ciento |
peso del embalaje: 11100 kg
volumen de embalaje: 73cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 192 piezas |
| 1.22m abrazadera en el escenario | 204 PCS |
| 2.44m abrazadera en el escenario | 208 piezas |
| soportar con un tubo extensible | 221 piezas |
| Base ajustable | 221 piezas |
| Escalera de escenario | cobertura de madera | total | 8 | pasos | 2 pcs |
El sistema de escenario con armadura de techo para eventos y conciertos y festivales de aluminio cambia las reglas del juego en la industria de producción de eventos. Su uso de aluminio, versatilidad, estabilidad y atractivo visual lo convierten en una excelente opción para conciertos y festivales. Los organizadores de eventos pueden confiar en este sistema para crear experiencias inolvidables priorizando la seguridad y la eficiencia.

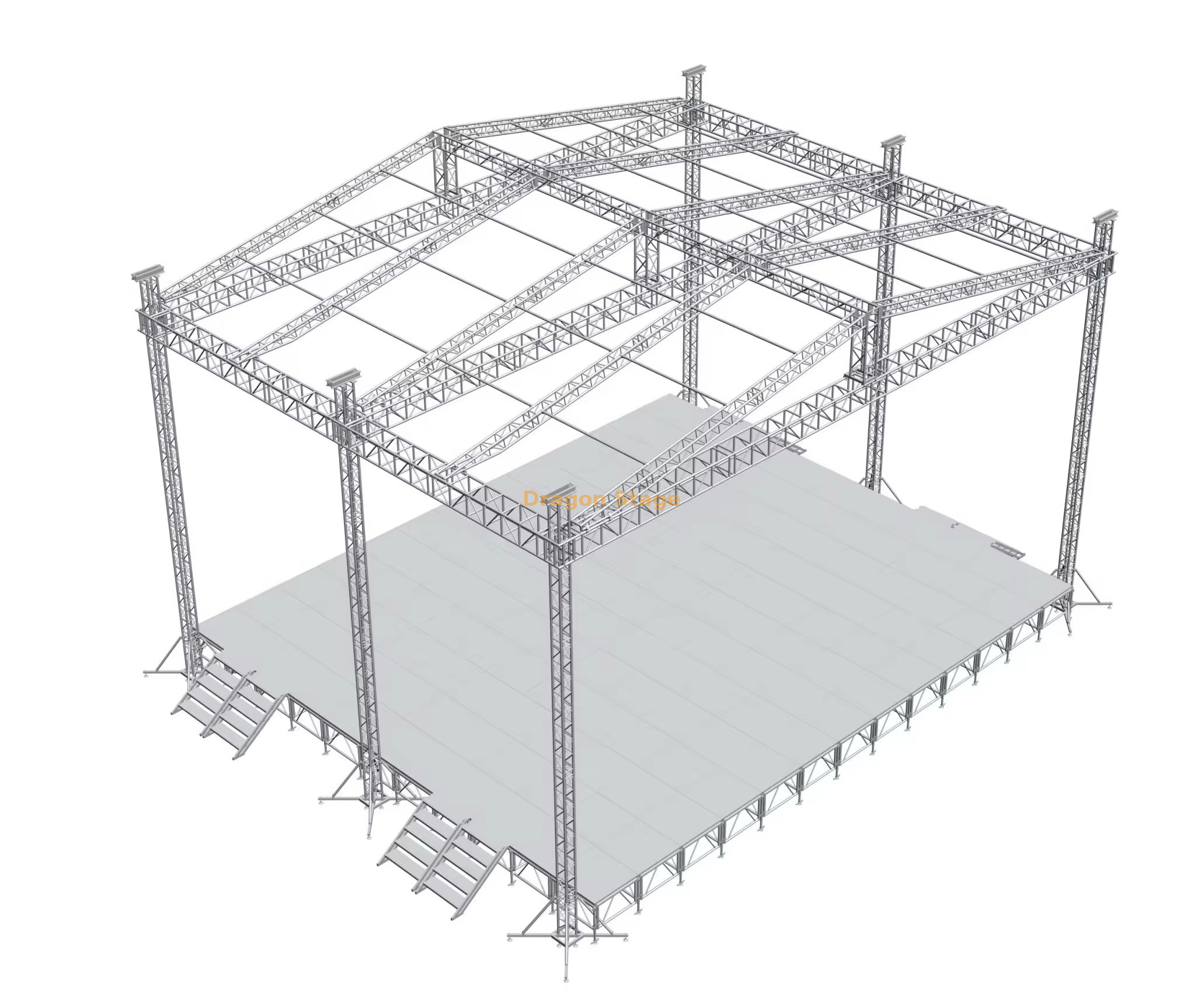

Sistema de escenario de aluminio profesional con braguero de techo de concierto de 40x16x8m
1. Introducción
Realizar festivales a gran escala y giras globales requiere una base estructural que equilibre una escala inmensa con ingeniería de precisión. El sistema de escenario con armazón de techo para eventos de aluminio DragonStage de 40x16x8m es una solución de nivel profesional diseñada para satisfacer las demandas de producciones masivas al aire libre. Con una longitud de 40 metros y una altura de 8 metros, este sistema proporciona un entorno de actuación de alta capacidad para artistas de talla mundial y grandes equipos técnicos. Para los contratistas de eventos, este sistema de escenario para festivales a gran escala no es sólo equipamiento; es un activo de misión crítica que garantiza la seguridad estructural al mismo tiempo que admite equipos de iluminación pesados, paredes LED expansivas y complejos conjuntos de líneas de audio.
2. Desafíos de la industria y soluciones técnicas
El principal desafío en la construcción de escenarios ultraanchos es mantener la rigidez estructural en un tramo de 40 metros sin comprometer la seguridad o la velocidad de montaje. A esta escala, la carga del viento y la deflexión vertical son obstáculos de ingeniería importantes para las estructuras temporales de escenarios al aire libre..
DragonStage resuelve estos desafíos mediante la selección de materiales y el diseño estructural avanzados. Al utilizar una aleación de aluminio 6061-T6 de alta resistencia, proporcionamos un marco que es significativamente más liviano que el acero pero capaz de soportar cargas masivas distribuidas. El sistema presenta un diseño de soporte de múltiples pilares (sistema de torre y bloque de manga) para distribuir el peso de manera uniforme a lo largo de los 16 m de profundidad. Esta modularidad permite un escenario de concierto de montaje rápido a pesar de su tamaño, lo que reduce significativamente las horas de mano de obra que normalmente se requieren para una construcción de 40 metros. Además, nuestros diseños cumplen con los estándares de seguridad globales, lo que garantiza que cada perno y soldadura cumpla con los rigurosos requisitos de las giras internacionales (Fuente: https://www.dragontruss.com/TUV-Report-dc249965.html ).
3. Características clave y beneficios operativos
El escenario del festival de 40x16x8m está diseñado como un espacio de trabajo de alto rendimiento para directores técnicos y equipos de rigging.
Marco de armadura modular de alta carga
La columna vertebral de este sistema es su armazón cuadrado de aluminio de alta resistencia. Diseñado para ofrecer la máxima versatilidad, el tramo de 40 m permite líneas de visión claras y amplias posibilidades creativas para los diseñadores de iluminación. La naturaleza modular de la plataforma para escenarios profesionales para eventos garantiza que, si bien el sistema es enorme, sigue siendo transportable en contenedores de envío estándar, lo que reduce los costos logísticos generales. Las conexiones de perno o espiga de alta precisión garantizan un ajuste perfecto, lo cual es vital para mantener la integridad estructural bajo cargas de rendimiento dinámico (Fuente: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
Integración de seguridad y protección para todo clima
Los festivales al aire libre están a merced de los elementos. Este sistema incluye una cubierta de PVC retardante de llama de alta resistencia que proporciona protección integral del escenario a prueba de intemperie para los artistas y millones de dólares en equipo técnico. La altura de 8 metros está optimizada para iluminación de largo alcance y proporciona un amplio espacio libre para escenarios complejos. Para garantizar la seguridad, el sistema integra componentes de elevación especializados, incluidos polipastos de motor y bloques de camisa, que son esenciales para la suspensión segura de equipos pesados, una práctica estándar defendida por las principales organizaciones de seguridad de la industria (Fuente: https://www.plasa.org ).
4. Preguntas frecuentes prácticas para profesionales del escenario
| Pregunta | Respuesta |
| P: ¿Cuál es la capacidad de carga máxima para el tramo de 40 m? | La capacidad de carga se calcula en función del perfil de celosía específico utilizado. Se proporcionan tablas de carga detalladas con nuestros informes de certificación TUV. |
| P: ¿Se puede ajustar este sistema para eventos más pequeños? | Sí. Los componentes modulares del truss de aluminio 6061-T6 permiten reconfigurar el sistema en dimensiones más pequeñas si no se requiere el tramo completo de 40 m. |
| P: ¿Cómo maneja el sistema las altas velocidades del viento? | El sistema incluye estabilizadores especializados, bases de acero y requisitos de lastre diseñados para cumplir con las regulaciones locales de carga de viento para estructuras al aire libre. |
| P: ¿Qué tipo de plataforma de escenario se incluye? | Por lo general, proporcionamos plataformas de madera antideslizantes e impermeables con marcos de aluminio, lo que garantiza una superficie de rendimiento estable y profesional. |
